Мансардные крыши частных домов технология возведения

Как построить мансардную крышу правильно – руководство по монтажу

Наличие мансардной крыши позволяет значительно увеличить полезную площадь частного домовладения. Чтобы сэкономить, многие владельцы задумываются над возможностью устройства мансарды своими руками. По мнению специалистов, это вполне осуществимо, если изучить соответствующую информацию.

Особенности строительства мансард

Одним из лучших вариантов считается ломаная мансарда. Она получается просторной и после соответствующей отделки будет полноценной жилой площадью. Когда возводится такая кровля без проведения точных расчетов не обойтись. Нельзя не отметить, что проект мансарды с двускатной ломаной крышей должен учитывать рекомендации СНиП.

При этом необходимо принимать во внимание множество нюансов выполнения такой работы:

  1. Если здание строится на местности, где преобладает умеренный климат с частой ветреной погодой, а снег выпадает крайне редко, можно делать крышу с небольшим углом наклона. Такая технология строительства крыши довольно часто применяется в нашей стране.
  2. В том случае, когда в районе проживания снегопады и ливни являются частым явлением, следует отказаться от пологой кровли.
  3. Непременно нужно обустроить качественную звуко-, гидро – и теплоизоляцию, ведь мансарда должна получиться таким же жилым помещением, как и другие комнаты в домовладении.
  4. Лучшим кровельным материалом при строительстве крыши мансардного типа считается шифер или черепица. Некоторые хозяева ошибочно монтируют металлические покрытия, но с наступлением холодной погоды у них возникают проблемы с теплосбережением мансардного помещения. Строительные материалы нужно выбирать с огнеупорными и влагостойкими качествами, поскольку крыша всегда состоит из элементов, сделанных из дерева. Для их лучшей сохранности такие поверхности подвергают обработке противогрибковыми препаратами.
  5. Если при обустройстве крыши мансарды своими руками соорудить наружную лестницу, можно сэкономить в доме полезную площадь. Более удобной для жильцов будет внутренняя лестница, но она займет немало квадратных метров. Существует еще один вариант – обустройство потолочной лестницы, которая практически не занимает места. Что касается винтовой конструкции, то ее удобство вызывает сомнения.

Пошаговая инструкция — этапы изготовления

Когда возводится мансарда своими руками — этапы изготовления будут следующими:

  1. Поверх гидроизоляции монтируют деревянные балки, имеющие сечение 10х10 сантиметров. Лучшим гидроизоляционным материалом в данном случае считается рубероид или толь в рулонах, поэтому работать с ними удобно даже при отсутствии соответствующих навыков. Если перекрытие в доме деревянное, то нет необходимости укладывать под основные балки дополнительный брус.
  2. Далее следует монтаж стоек на балки с таким же размером сечения. Эти стойки выполняют функцию своеобразного скелета для стен мансарды. Их необходимо устанавливать на расстоянии не более двух метров друг от друга. Обеспечить качественную работу на данном этапе помогут сделанные своими руками чертежи крыши мансарды. При отсутствии необходимых знаний, можно обратиться к профессионалам.
  3. Каждая из стоек должна располагаться совершенно ровно, для их фиксации используют шипы и скобы. Правильность установки следует сверять с уровнем и в случае необходимости подпиливать эти элементы в определенном месте. После завершения установки стоек, их обшивают с двух сторон. С внутренней стороны используют листы обычной фанеры или гипсокартона, а с внешней – горбыль. Важно уложить между стойками утеплитель.
  4. Далее монтируют верхний брус с аналогичным сечением. Крепить его можно любым способом. Когда строится мансандровая крыша, главное, чтобы балки были установлены прочно и крепко.
  5. На этом этапе предстоит установка мауэрлата, который представляет собой опору для подстропильной ноги, расположенной внизу конструкции. Благодаря этому элементу обеспечивается прочность фиксации стропил кровли к стенам. Для мауэрлата нужен брус или доска, у которых сечение 40х40 сантиметров. Под него укладывают гидроизоляцию для недопущения процессов гниения.
  6. Если мауэрлат смонтирован качественно, он защитит крышу дома от воздействия ветра, в зимнее время от снега и других нагрузок. Чтобы его тщательно закрепить, используют проволоку сечением 5 миллиметров, желательно отожженную, которая предназначается для обвязки. Для придания стенам прочности, проволоку вмуровывают непосредственно в них.
  7. На следующем этапе, согласно технологии возведения мансардных крыш частных домов, нужно поставить стропильные ноги. Сначала производят разметку на мауэрлате и стропильной раме в местах, где запроектирована установка стропил. Как правило, шаг монтажа составляет 100 –120 сантиметров. Стропила изготавливают из идеально ровных досок сечением 4 –5 сантиметров и шириной 15 сантиметров.
  8. Стропильные ноги должны опираться на обязательный элемент конструкции — на коньковую балку. Она не потребуется, если длина стропила не превышает 8 метров. Тогда обходятся обычными растяжками.
  9. Установку кобылок производят аналогично тому, как это делалось со стропилами. Для упрощения работы ее начинают выполнять от двух крайних элементов. Между ними натягивают шпагат и ориентируются на него при монтаже следующих кобылок. Когда они установлены, к ним прибивают доску подола, служащую препятствием для ветра и атмосферных осадков.
  10. До того, как строить мансардную крышу, при составлении чертежей необходимо определиться с местом расположения окон. Площадь оконных проемов не может быть меньше 12-13% площади боковых стен. Там, где будут ставиться окна, следует укрепить стропила. Для этого устанавливают поперечные брусы, которым предстоит стать верхней и нижней частью оконного проема, в который помещают и крепят раму.

Как построить мансарду своими руками

Далее следует убедиться в том, что вся предыдущая работа сделана правильно. При помощи уровня нужно сверить все размеры стропил и балок с составленными своими руками чертежами мансардной крыши. Также необходимо удостовериться в прочности и надежности крепления элементов конструкции, посмотреть, везде ли уложен утеплитель. Возможно, придется устранить небольшие недоработки.

Можно обратиться к опытному строителю, чтобы он оценил качество работы по обустройству мансарды в доме, поскольку крыша должна быть крепкой, безопасной и долговечной.

Если все в том, как поставить мансарду, сделано хорошо и конструкции ничего не угрожает, можно приступать к следующим этапам строительства:

  1. Когда готов скелет крыши, дальше прибивают к стропилам рейки обрешетки. Шаг их монтажа зависит от кровельного материала, который выбран для покрытия крыши.
  2. После установки обрешетки на нее укладывают гидробарьер. Чаще всего для этого используют обычную полиэтиленовую пленку. Стоит она недорого и при этом качественно защитит мансардное помещение от проникновения внутрь влаги. Ее крепят с помощью строительных скоб. Полотна пленки следует укладывать снизу к верху с нахлестом.
  3. Сверху слоя пленки размещают теплоизоляционный материал. Одним из лучших утеплителей считается минеральная вата. Этот материал легкий, безопасный для здоровья, превосходно удерживает тепло. Кроме этого, минвата не дает распространяться грызунам в доме.
  4. В месте, где находится кровля, монтаж выполняют по аналогичной схеме, как и в случае с полиэтиленовой пленкой. Кровельный материал укладывают так же, накладывая элементы один на другой. Необходимо следить за тем, чтобы в местах, где имеется разлом крыши, верхний из шаров кровли выступал над нижним. Этот момент очень важен, поскольку неправильно выполненный монтаж завершится тем, что даже при небольшом дождике кровля мансарды начнет протекать, а деревянная конструкция постепенно приходить в негодность.
  5. Устанавливать конек нужно так, чтобы после завершения строительства атмосферные осадки не могли попадать под кровлю.

Завершающий этап возведения мансардной крыши

После того, как основная часть строительства мансарды завершена, приступают к установке дверей и окон, которые являются неотъемлемым элементом крыши такой конструкции. Кровельный пирог в данном случае делают многослойным, чтобы внутри мансардного помещения была обеспечена шумо- тепло – и гидроизоляция.

Если не принято решение относительно лестницы, лучше всего остановить выбор на внешнем варианте, который выполнить будет проще и дешевле. Со временем можно сделать лестницу внутри помещения, но при этом часть пространства в доме потеряется.

Немало внимания нужно уделить облицовочным работам, если в мансарде будет находиться жилая комната. Правда, для каждого, кто своими руками хоть когда- то делал ремонт в собственном доме, такая работа не будет сложной.

Даже, если решено пригласить бригаду опытных строителей, информация, как построить мансардную крышу, не станет лишней. Она позволит контролировать ход проведения работ по обустройству кровли мансардного типа.

Технология строительства мансардной крыши своими руками

О расширении полезной площади жилища мечтают все. Но далеко не всегда площадь дома позволяет оборудовать, к примеру, пристройку. Одно из лучших решений в таком случае – строительство мансардной крыши – дополнительного метража с минимальными вложениями.

Такая крыша строится довольно легко и быстро. А заручившись помощью нескольких друзей, можно сэкономить на рабочей силе.

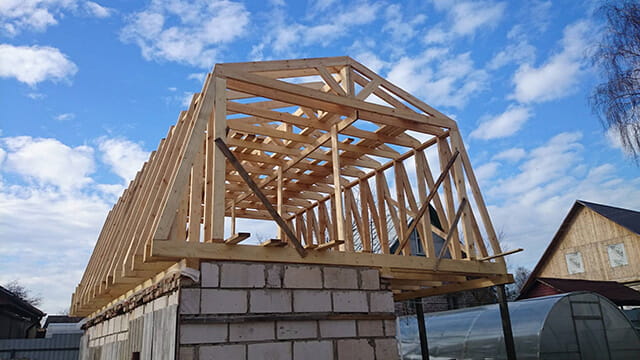

Внешний вид каркаса мансардной крыши

Мансардная крыша своими руками

Чтобы выстроить мансардную крышу самостоятельно, необходимо по-максимуму вооружиться знаниями в этой области. Подробнее об устройстве мансардной крыши читайте на этой странице. Итак, мансардные крыши бывают:

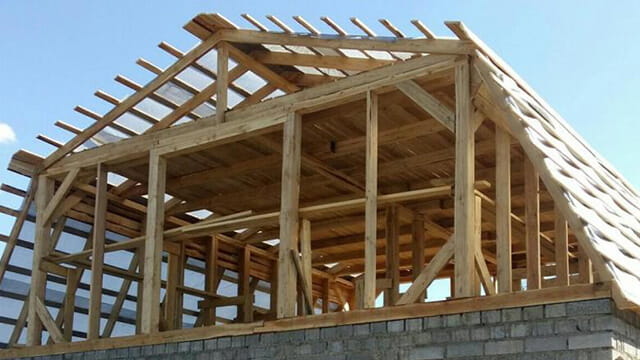

Один из вариантов двухскатной ломаной крыши

− в 1 уровень – строение имеет выносные консоли, большую площадь и вертикальные окна. Мансарда с одноуровневой крышей выдвигается за уровень одной из сторон дома;

− в 2 уровня – проект, имеющий смешанный вид опирания. Этот тип крыш – самый сложный на всех этапах возведения, проектируется вместе с домом;
− двухскатные – надстройки для мансарды в один уровень, легкие в монтаже. Главный минус – небольшая площадь и низкие потолки;

− двухскатные ломаные – строения с 4 скатными плоскостями под разными углами. Несколько сложнее предыдущего варианта, зато среди плюсов – полноценное внутреннее помещение.

Разные проекты мансардных крыш почти не отличаются от стандартных скатных и включают следующие элементы:

  • кровля – внешний вид и защита от осадков;
  • обрешетка – база для кровли и материалов изоляции;
  • конек – венец стропильной конструкции;
  • стропила – наклонные ребра жесткости всего строения;
  • мауэрлат – балки-основания для установки стропильной системы;
  • диагональные скосы – связи для продольных балок и вертикальных стоек;
  • внутренние балки – опоры под коньковый прогон и/или стропила для устойчивости конструкции;
  • изоляция – конструкция из слоев паро-, гидро-, тепло- и звукоизоляции.

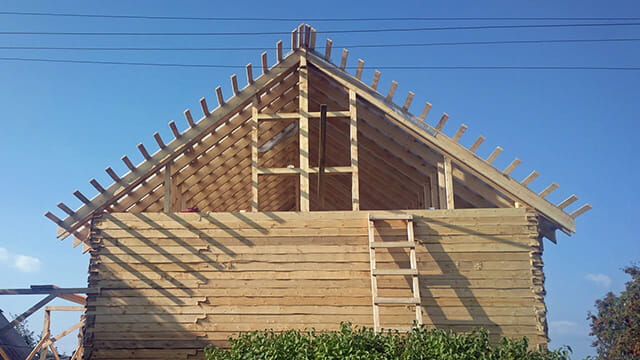

Мансардная крыша в частном доме — фото в процессе строительства

Для возведения, к примеру, шиферной крыши такого типа понадобится:

  • дерево – брусья (15, 12, 10), необрезные доски, доски 40-50мм на 150мм;
  • гвозди – на 80 и шиферные;
  • проволока – отожженная (3-4мм) и для растяжек;
  • шифер;
  • утеплитель;
  • гидробарьер.

Инструменты для строительства мансардной крыши, скорее всего, даже не придется покупать:

  • рулетка;
  • топор;
  • молоток;
  • строительный степлер;
  • нож;
  • отвес;
  • ножовка.

Технология строительства мансардной крыши

Технология возведения мансардной крыши имеет некоторые тонкости:

− толщина стропил должна составлять больше 250 мм. Это необходимо для комфортной укладки изоляционного слоя в 20 см. Стропила можно изготовить из клееного бруса;

− для теплоизоляции лучше использовать вспененные полистирол или стекло – они сохраняют свойства даже при повышении влажности;

− между теплоизоляционным слоем и кровлей необходимо установить вентиляцию во всем правилам – с вытяжками и продухами, чтобы воздух свободно циркулировал под поверхностью строения;

− внутренняя сторона теплоизоляции нуждается в пароизоляционном слое по всей поверхности;

− слой гидро-, при надобности, звукоизоляции выкладывается под кровлю с внешней стороны стропил;

− древесина для всего строения должна обработаться спецсредствами от микроорганизмов и огня, по требованиям СНиП;

Размеры мансардной кровли

− если дом стоит в тихом, безветренном месте, нужно увеличить угол наклона;

− такие крыши покрываются керамочерепицей или шифером. Металл, из-за своих невысоких теплоизоляционных свойств, не рекомендуется;

− для теплоизоляции необходимо использовать негорючие материалы;

− мансардная крыша предусматривает наличие лестницы.

Поэтапное строительство мансардной крыши

Перед возведением крыши необходимо:

  • Провести экспертизу здания, чтобы выявить максимум нагрузки для стен и фундамента.
  • Разработать проект мансарды.
  • Получить документы-разрешения:
  1. от городских властей на возведение и реконструкцию;
  2. заключение эксперта по поводу дома;
  3. разрешение от всех собственников.

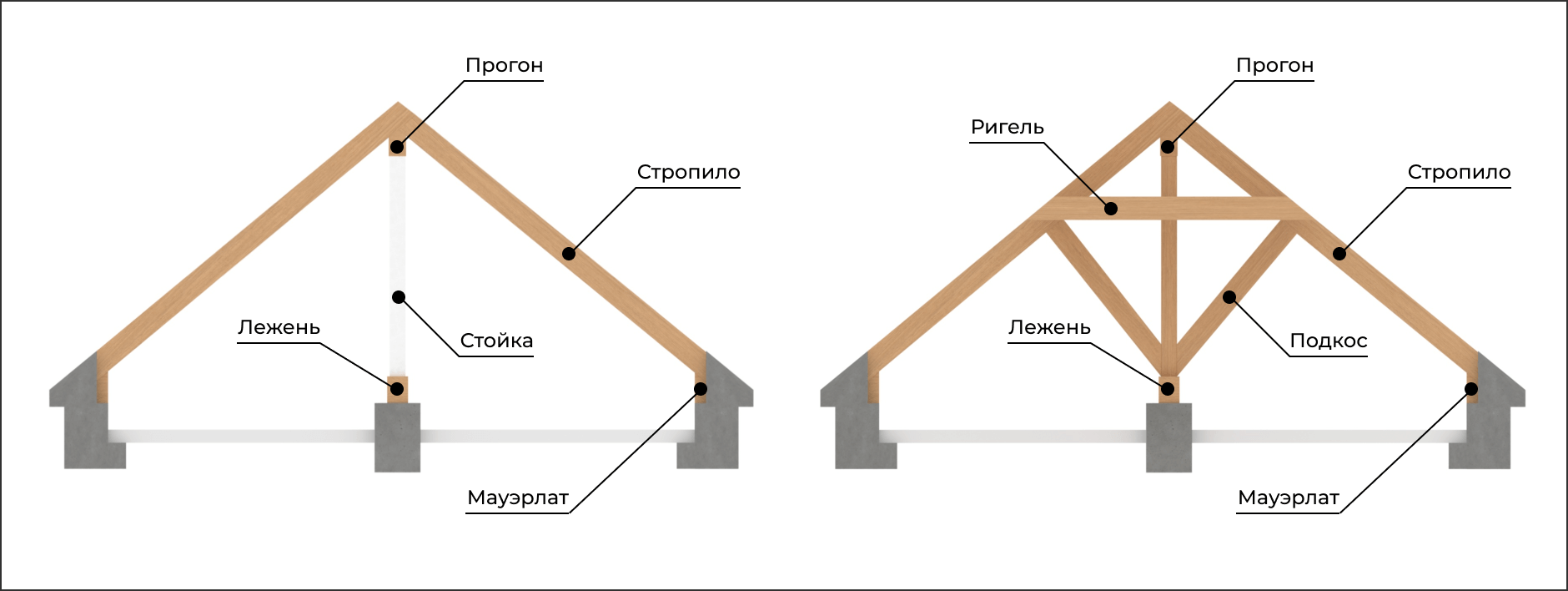

Стропила ломаной мансардной крыши — схема

После проектировки крыши и подготовительного процесса, можно приступать к строительству:

  1. Укладываем и крепим мауэрлат по периметру дома – брус 100 на 100.
  2. Устанавливаем каркас. Подпорками стропильного строения послужат стойки каркаса. Для его устройства берут брус с сечением, аналогичным сечению продольных балок. По краям здания ставятся вертикальные стойки и крепятся к продольным балкам с помощью уголков и саморезов. Поверх каждой стойки делаем перемычку.
  3. Монтируем остальные арки. Меж двумя арками, образовавшимися на предыдущем этапе монтажа, строго горизонтально натягиваем шнур. Остальные арки устанавливаются с ориентиром на шнур и шагом для стропил. Штампованными уголками или гвоздевыми пластинами в качестве перемычек арки соединяем.
  4. Переходим к стропилам. Их верхние концы обрезаем под определенным углом. На основаниях брусьев вырезаем пазы для монтажа на мауэрлат. Стропила фиксируются к базовой конструкции. Затем, по шаблону, подрезам верхние стропила и тоже устанавливаем на свои места. Также ознакомьтесь с более подробной информацией о монтаже стропильной системы для мансарды.
  5. Монтируем обрешетку досками или листами фанеры.
  6. Укладываем слой паро- и теплоизоляции. Слои устанавливаются с внутренней части стропил. Обрешетку набиваем поверх утеплителя.
  7. С внешней стороны стропил монтируем слой гидроизоляции.
  8. Последним этапом станет установка кровельного покрытия из выбранного материала. Слой кровли монтируется поверх гидроизоляции.
  9. Не забываем про окошки вентиляции, а также оконные проемы. Конечно, окно можно установить только во фронтоны, но два окна вряд ли обеспечат достаточное освещение.

Во сколько обойдется строительство мансардной крыши

Рассмотрим цены на материалы для мансардной крыши, учитывая, что строительство будет выполнено самостоятельно.

Читать еще:  Профлист для крыши какой выбрать

Цена на утеплитель (минвату) зависит от плотности на кубометр и основы:

  • на стекловолокне – 1400-2500 руб. за кубометр;
  • на базальтовом волокне – 1100-2000 руб. за кубометр;
  • на джутовом волокне – 10-16 руб. за погонный метр.

Кровельные материалы не сильно отличаются по цене:

  • битумная черепица – около 340 руб. за квадрат;
  • металлочерепица – около 250 руб. за квадрат.

Расчеты окончательной стоимости строения делаются на основе площади мансардной крыши.

Видео

О строительстве мансардной крыши своими руками на видео. О самой технологии наглядно и несколько полезных советов.

Мансардная крыша – идеальное решение для расширения площади дома. Заручившись поддержкой нескольких человек и вооружившись знаниями по возведению строения, можно в кратчайшие сроки выстроить функциональную и надежную мансардную крышу на долгие годы пользования.

Мансардная крыша — устройство и конструкция

Когда люди начинают строить дом, они редко задумываются о том, что состав семьи в скором времени может изменится. Что же делать, если необходимо дополнительное жилое пространство, а расширить жилище за счет пристроек невозможно по причине малой площади земельного участка? Конструкция мансардной крыши решает проблему недостатка в площади, ее можно монтировать на только отстраиваемый дом или сделать реконструкцию уже существующей крыши.

Разновидности мансардных крыш

В группу мансардных крыш включает все виды кровли, под скатами которых можно обустроить жилое помещение. По строительным нормам мансарду от чердака отличает высота потолка, пригодная для проживания людей и наличие естественного освещения. Для монтажа мансарды подходят следующие разновидности крыш:

    Двускатная. Классическая крыша дома, состоящая из двух скатов. Чтобы эффективно использовать площадь мансарды, элементы стропильной системы смещают ближе к стенам. Из-за крутизны скатов, высота боковин делает их непригодными для жизни, зато в том месте удобно располагать полки и шкафы для хранения. Угол наклона скатных плоскостей крыши дома для обустройства мансарды должен быть достаточно крутым, эта мера ведет к увеличению массы конструкции и удорожанию строительства.

Дома с крышей любого типа можно оборудовать мансардой, однако работать с шатровой, односкатной и асимметричной сложнее и дороже, лучше отказаться от этих вариантов в пользу более рациональных – двухскатной или ломанной кровли.

Типы мансардных помещений

Отапливаемое мансардное помещение – реальная альтернатива второму жилому этажу деревянного или кирпичного дома. Дело в том, что увеличение этажности сооружения связано со значительными затратами на капитальный фундамент и сооружение лестницы. Разные конфигурации мансарды используют в зависимости от располагаемой площади и нужд домовладельца:

  • Одноуровневая. Под ломанными или прямыми скатами двускатной крыши располагают только одно жилое помещение. Сооружение мансарды такого типа не сопряжено с увеличением веса кровли, поэтому он подходит для строящихся и реконструирующихся построек. Выполнить расчет и построить чертеж одноуровневой мансарды может даже мастер без опыта. По строительным нормам высота потолков в жилом помещении должна быть 2,5 м и более.
  • Одноуровневая с выносной консолью. Устройство мансардной крыши консольного типа размещают под асимметричной крышей. Чтобы увеличить площадь жилого помещения, его часть выносят на пределы периметра сооружения. Выступающую часть мансарды, опирающуюся на столбы, приспосабливают под навес или гараж. Крыша дома с консолями асимметрична, основную часть дома покрывает двухскатная крыша, а консоль – односкатная «заплатка». Консольный вид мансарды возводят, чтобы установить вертикальные окна для естественного освещения. Однако, создать проект и чертежи такой сложности под силу профессиональным архитекторам, а сложная схема стропильной системы не подходит для самостоятельного монтажа.
  • Двухуровневая. Если высота крыши превышает 5 м, то в мансардном помещении можно обустроить две комнаты, расположенные на разных уровнях и соединенных лестницей. Такой тип мансарды не надстраивают на уже существующие дома. Двухуровневые помещения планируют на этапе проектирования, учитывают, создавая чертежи фундамента. Схема взаимного расположения стропильной системы специально разрабатывается для сложной, асимметричной геометрии скатов крыши. Второй уровень мансарды опирается на колонны, поэтому надежность конструкции напрямую зависит от правильности расчетов и профессионализма архитектора.

Дизайнеры могут создать из консольных и двухуровневых мансард настоящие шедевры, используя преимущества панорамного освещения, оборудовать оранжерею, детскую или спальню, наполненную свежим воздухом и светом, однако, для самостоятельного монтажа больше подходит простая одноуровневая конструкция.

Преимущества мансарды

Домовладельцы стараются использовать каждую возможности рационализировать расходы при строительстве, поэтому не упускают возможность задействовать пространство под крышей дома. Этот вариант увеличения полезной площади дома имеет следующие преимущества:

  1. Минимальная цена 1 кв. м жилого пространства. За счет того, что оборудование мансарды не связно с увеличением затрат на возведение фундамента, стоимость каждого метра в доме обходится дешевле, чем при строительстве двухэтажных сооружений.
  2. Рационализация расходов на отопление. Воздушный карман между полом и потолком мансарды, не дает теплу, сгенерированному отопительными приборами, выходить через крышу. Воздух плохо передает тепло, поэтому в первом этаже сооружения будет теплее, что ведет к экономии энергоресурсов.
  3. Законченный облик. Оборудование мансарды делает облик дома завершенным и гармоничным, позволяет оборудовать балкон, навес или гараж.
  4. Быстрота возведения. Во время строительства мансарды в жилом доме, ну обязательно прекращать эксплуатацию первого этажа. Скорость монтажа позволяет завершить работы по оборудованию мансарды в течение недели.
  5. Минимальные затраты. Опытные строители утверждают, что нет способа дешевле заполучить несколько квадратных метров.

Чтобы оборудовать мансардное помещение длина торцевой стена постройки должна превышать 4,5 м, а площадь дома более 7 кв. м, рекомендуемая пропорция высоты к площади – ½.

Естественное освещение мансарды

Наличие естественного освещения – обязательное условие, которое необходимо выполнять, чтобы мансардное помещение считалось жилым по строительным нормам. Есть два пути его организации.

  • Установка вертикальных окон. Это самый простой и доступный выход из положения. Окна вертикального типа устанавливают на фронтоны, поэтому для шатровой и односкатной крыши такой способ не подходит. Оптимальная схема размещения окон – на высоте 1,2 м от пола, это позволяет максимально использовать естественный свет в течении светлого времени суток.
  • Установка панорамных окон. Панорамные окна тоже относятся к вертикальному типу, их отличает большая площадь светопрозрачной конструкции. Их монтаж используют, чтобы открыть обзор на живописные окрестности. Так как панорамное окно заменяет собой значительную часть фронтона, его рама должна быть специально усилена, чтобы выдержать вес кровли. Стоимость панорамных окон панорамных окон в разы превосходит цену обычных вертикальных.

Выбирая окна для мансарды, учитывайте, что оно должно гармонировать с материалом кровли, общая площадь окон не может превышать треть поверхности скатов, а размер светопрозрачной конструкции напрямую зависит от угла наклона.

Оборудование вентиляции

Если вы собираетесь утеплять и отапливать мансарду, ее необходимо оборудовать принудительной вентиляционной системой. Холодное подкровельное пространство проветривается самостоятельно с помощью слуховых окон. В качественно утепленной мансарде естественная циркуляция воздуха затрудняется, отчего становится душно, сыро и некомфортно. Чтобы таких проблем не возникало, необходим монтаж:

  1. Конькового аэратора. Это устройство, устанавливаемое вдоль конькового соединения. Через его систему отверстий нагретый воздух выходит наружу. Конструкция конькового аэратора не дает насекомым и влаге проникнуть под крышу.

Работающая система принудительного вентилирования заставить воздух циркулировать с помощью конвекции – свойства теплого воздуха подниматься наверх, освобождая место для прохладного, забираемого с улицы. Это увеличит срок эксплуатацию стропильной системы, кровельного материала, защитит от плесени и сырости, а также создаст приятный микроклимат в мансарде.

Существуют готовые чертежи мансардных крыш типового размера доступные для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановится именно на таких вариантах.

Мансардные крыши частных домов

По правилам пожарной безопасности дом из СИП-панелей не должен быть выше двух этажей. Обычно недостающую площадь добирают тем, что делают дом шире по горизонтали, но это решение подходит не для всех. Многие из-за размера участка не могут расширить дом. И тогда лучшим вариантом будет сделать мансардную крышу. Для частных домов – это дело нескольких недель, а результатом станет дополнительное жилое пространство. В мансарде можно оборудовать спальню или кабинет, игровую для детей или для взрослых, вариантов, как использовать пространство, кроме как загромождать его вещами, – уйма.

Виды мансардных крыш частных домов

Прежде чем, начинать строительство мансардной крыши частного дома, стоит выбрать какой именно тип вы хотите или какой лучше всего подойдет под ваши цели.

Односкатная

Такой вариант используется реже всего, так как получается слишком маленькое пространство, которое сильно ограничивает варианты его использования. Хотя и их используют в загородных постройках. Там может размещаться спальня самого маленького члена семьи или игровая комната для него же. Хотя если выбирать из всех видов мансардных крыш для частного дома, то в сравнении с остальными такой вариант является самым нецелесообразным. В нем довольно сложно сделать функциональное пространство, которое будет удобно для всех.

Двухскатная

Более популярным вариантом является двухскатная крыша. Внутри, в независимости от высоты стен, можно легко сделать два и более полноценных окна, а если света все равно будет недостаточно, то всегда можно использовать вариант с мансардными окнами в крыше. Частные дома с подобной крышей можно довольно часто встретить как в жизни, так и в кино, и, конечно же, на детских рисунках.

При таком устройстве мансарды можно сделать большое пространство, в котором поместятся все необходимые вещи. Если не хочется оказываться от чердака-кладовки, то в таком варианте можно организовать и то, и то. И тогда получиться двойная выгода – и место, где можно хранить вещи, и дополнительная комната, в которой можно оборудовать спальню или, например, кабинет.

Ломаная мансардная крыша

Вторым по популярности вариантом является ломаная мансардная крыша. Она хорошо подходит для целей, которые преследуются при переделке чердака. Устройство ломаной мансардной крыши для частного дома представляет собой двухскатную крышу, в которой сделаны изломы скатов наружу. И из-за этого получается, что нет такого сильного сужения пространства по периферии комнаты, который присутствует в вариантах выше.

Главной особенностью такого типа является то, что высоту мансардных стен можно делать минимальной или не делать их вообще. Также ломаная крыша часто применяется в том случае, когда мансарду настраивают на уже построенный дом. Это связано с тем, что фундамент может не выдержать дополнительной нагрузки на себя, от которой просто никуда не деться, при переделке чердака. А ломаная крыша прекрасно справляется с организацией дополнительного жилого помещения без строительства новых стен.

Технология возведения

Технология возведения мансардной крыши частного дома зависит в первую очередь от того, какой тип вы выберете. Если вы только начинаете строительство дома из СИП-панелей, то в никаких проблем при выборе мансарды нет. Вы просто закладываете ее в проект постройки и без труда реализуете. Но в случае если у вас уже есть дом, то стоит выбирать тот вариант крыши, который будет минимально влиять на фундамент, то есть не превысит заложенную допустимую нагрузку. В первом случае, вес мансарды уже будет учтен при выборе фундамента.

Во втором варианте стоит учесть не только вес дополнительных балок и мебели, но и ветер, и снег, а также задуматься о том, чем вы будете утеплять дополнительное помещение.

Утепление

Технология строительства мансардной крыши частного дома в обязательном порядке включает в себя утепление стен и полов. Так как формально переделывается чердак, который практически всегда холодный, то есть нет никакой защиты от температуры за бортом, что для жилой комнаты не допустимо. В этом есть преимущество и для нижних этажей – за счет утепленного пола возможно снижение затрат на отопление, так как тепло перестает уходить через потолок.

Но перед тем, как начать работы стоит выбрать, какой именно материал будет использоваться. Для этого необходимо знать, что выбранный утеплитель должен быть:

  • не горюч,
  • экологически безопасен,
  • влагоустойчив.

Всем этим требованиям отвечают множество видов утеплительного материала. Это и пенополистирол, и пенополиуретан, которые оба отвечают заявленным условиям и к тому же, по сравнению с конкурентами, являются наиболее бюджетными способами утеплить помещение.

Также в роли утеплителя может применяться минеральная вата или стекловолокно. Этот материал, как и первые, обладает всеми необходимыми характеристиками для утепления мансардной крыши частного дома.

Если вы позвоните нам, то мы с радостью расскажем вам, каким материалом лучше всего утеплить переделанный чердак и как переделать его правильно.

Мансардная крыша – основные виды, лучшие варианты проектов и их реализация (115 фото)

При планировании современного частного дома важно использовать пространство максимально функционально. В решении этой задачи поможет обустройство мансарды. Мансардным этажом считается просторный чердак, который адаптирован для комфортного проживания. Такое решение планировки пространства значительно снизит потерю тепла, а также сделает ваш дом оригинальным и современным.

При помощи мансарды вы можете расширить жилую площадь обычного одноэтажного дома. Стоит заметить, что для сооружения мансарды не требуется особых навыков в области стройки, достаточно следовать инструкциям и правилам. Поэтому рассмотрим, как сделать мансардную крышу своими руками.

Разновидности мансард

Мансардные крыши бывают нескольких разновидностей – из всего списка вы можете подобрать подходящий вариант. Главные аспекты постройки общие для всех видов крыш.

Самой популярной считают односкатную мансарду, которая имеет некоторый уклон. Этот вид является самым простым и экономичным.

Двускатная мансардная крыша сооружается по аналогичному принципу, но обеспечивает больше пространства. Подвидом двускатной конструкции являются ломаные крыши. Они часто используются в домах с небольшой площадью.

Состоящие из четырех скатов вальмовые кровли относятся к усложненным конструкциям, для постройки которых потребуется некоторый опыт.

Любителям оригинального дизайна подойдет пирамидальная или коническая разновидность кровли. Они гармонически смотрятся на зданиях, имеющих множество углов или форму круга. Этот вид мансарды легко сочетается с любым видом крыш.


Подготовительные работы

Для выполнения некоторых этапов работы рекомендуется обратиться за помощью или консультацией к специалистам. К примеру, неопытному человеку будет достаточно сложно составить чертеж мансардной крыши. Чтобы сооружение было надежным, нужно уметь правильно рассчитать размеры и размещение каждого элемента.

Перед началом строительства необходимо рассчитать степень прочности дома, поскольку крупное сооружение создаст дополнительное давление на фундамент. Этот этап лучше доверить квалифицированному специалисту.

При расчете мансардной кровли и составлении проекта учитывается вся площадь помещения как полезная, так и глухая. Полезной считают ту зону, в которой высота от пола к потолку превышает один метр.

Все остальные участки чердака относятся к глухой территории. В этих местах удобно будет оборудовать места для хранения вещей или хозяйственных принадлежностей, поскольку к жилой площади их отнести не возможно.

Основные этапы строительства

На первом этапе необходимо сделать расчет прочности здания. Второй шаг предусматривает расчет и проектирование мансарды. Третьим шагом является демонтаж старой крыши.

Далее приступайте к самому трудоемкому и ответственному четвертому этапу – созданию стропильного каркаса. Для сооружения каркаса вам понадобится не меньше двух помощников. Приступите к пятому этапу – размещение и фиксация мауэрлата.

Шестой этап – это установка каркаса для подкровельного помещения. Отдельные части этого каркаса также будут подпорками для стропил.

На длинные балки из дерева закрепляются вертикальные стойки, размещают их по краям дома. Крепление осуществляется при помощи саморезов, либо металлических уголков.


Далее к стойкам нужно прикрепить перемычки (седьмой этап). Чтобы упростить задачу, рекомендуется пользоваться руководством по созданию мансардной крыши с фото.

После того как все элементы закреплены, переходите к восьмому шагу. Вам необходимо убедиться, что они размещены правильно. Для проверки между получившимися арками натяните шнур, оцените угол его наклона.

При правильном монтаже размещение шнура должно быть строго горизонтальное. В случае отклонений, арки нужно исправить, либо переделать. Если арки размещены правильно, их нужно зафиксировать при помощи гвоздевых пластин.

Следующим этапом (восьмым) является установление стропильной системы. Крепление первых стропил должно быть в месте максимального уклона кровельного ската.

Стропила необходимо подготовить заранее, каждый брусок закрепляется на отведенное место. При закреплении верхних стропил нужно строго соблюдать наклон ската. По окончанию этапа приступите к прибиванию обрешетки.

Завершаем работу

После того, как создан каркас, стоит определиться, как утеплить мансардную крышу. Изнутри к стропильной системе прикрепляется пароизоляционный материал. Для крепления пользуйтесь специальными строительными скобами.

В качестве утеплителя чае всего используется минеральная вата, которую нужно плотно разместить между стропилами. Закрепить утепляющий материал можно при помощи обрешетки.

Чтобы защититься от влаги к стропильной системе (внешней стороне) крепиться гидроизоляционный материал. В качестве гидроизоляции можно использовать полиэтиленовую пленку.


Далее можно приступить к последнему этапу – уложить финишное покрытие. Самым популярным материалом для кровли считают металлочерепицу, но вы можете выбрать другой вариант. По завершению этого этапа строительство можно считать завершенным.

Правильная мансардная крыша: стропильная система, конструкция и планировка

Инженер технического отдела

Специалист по кровельным и гидроизоляционным технологиям

Строгого определения мансардной крыши не существует, а если в общих чертах, то это любая крыша, под которой организована мансарда – отапливаемое жилое помещение.

Материалы

К материалам, используемым в составе мансардной крыши, предъявляются повышенные требования. Кровельное покрытие должно максимально надежно защищать от протечек, а слой утеплителя – гарантировать отличную теплоизоляцию, в противном случае, в мансарде будет холодно, а на крыше появятся гроздья сосулек. Особое внимание уделяют пароизоляции – там, где живут люди, влажность повышена, а значит есть риск попадания водяных паров внутрь кровельной конструкции. При этом, если пленка будет абсолютно паронепроницаема — тоже не выход, в помещении будет душно и некомфортно.

Форма мансардной крыши

О формах крыш частных домов подробно рассказано в статье. Для обустройства мансарды больше всего подходят, конечно же, двускатные крыши, особенно ломаные. При использовании классического варианта двускатной крыши жилое помещение мансарды получается довольно небольшим, а часть площади по периметру дома, где высота потолка очень мала, буквально пропадает зря. Если же предусмотреть ломаную крышу, скат которой образован двумя линиями – более крутой внизу, у карниза, и более пологой сверху, у конька, то полезная площадь мансарды заметно увеличится и жить в ней станет намного комфортней. Чаще всего нижняя часть скатов по отношению к плоскости пола мансарды наклонена на 60°, верхняя — на 30°. Вообще же, наклон нижних скатов может колебаться между 45° и 80°.

Проект дома с двускатной ломаной крышей

В регионах с повышенной ветровой нагрузкой нужно делать более пологие крыши, чтобы снизить их парусность. Еще один интересный вариант – консольная крыша. Под такой крышей часть помещения мансарды расположена за пределами контура стен, что увеличивает ее полезную площадь.

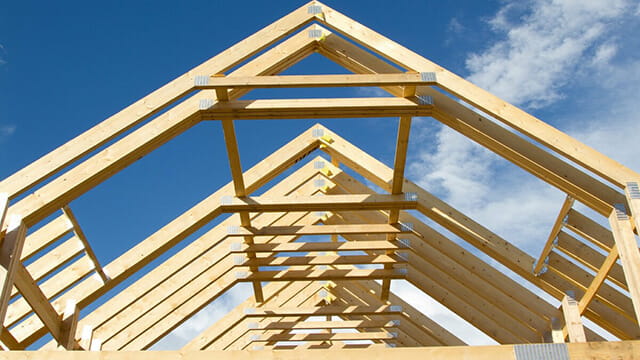

Стропильная система

Если мансарду планируется обустроить под обычной двускатной крышей, то ее стропильная система не будет иметь никаких специфических особенностей. В зависимости от масштабов крыши можно выбрать систему с наслонными или висячими стропилами – модификаций таких систем довольно много.

Примеры наслонных стропильных систем

Примеры висячих стропильных систем

Что касается стропильной системы ломаной мансардной крыши, то ее можно рассмотреть подробнее:

  • Нижний скат крыши формируется при помощи наслонных стропильных ног, а устройство верхнего ската может быть любым, по желанию владельца. Схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки.
  • В отличие от обычной двускатной конструкции в мансардной крыше предусмотрены стойки — специальные ребра жесткости, которые затем исполняют роль стен во внутреннем помещении.

Стропильная система ломаной мансардной крыши (комбинированная)

Для стропильной системы мансардной крыши используют качественную сухую древесину (не ниже 2 сорта). Сечение пиломатериалов — бруса и досок – выбирается исходя из размеров крыши, веса желаемого кровельного покрытия, ветровой и снеговой нагрузки в регионе, шага стропил.

Расчет

  1. Расстояние между стропилами обусловлено шириной применяемых теплоизоляционных плит. Чаще всего этот параметр равен 60 см. Наиболее популярный утеплитель — минеральная вата, это довольно упругий материал, а чтобы плиты стояли плотно, расстояние между стропилами должно составлять 57-58 см.
  2. Ширина стропил тоже зависит от утеплителя, на этот раз – от его толщины. На большей части территории России, для того, чтобы дом был теплым, толщина теплоизоляционного слоя должна составлять 200-250 мм. Учитывая необходимость организации вентзазора, минимальная ширина стропил будет равна 230 мм. Толщина доски должна быть не менее 50 мм.
  3. Стойки и балки. Для этих элементов лучше купить брус размером не менее 80*80 мм. Там, где нередки сильные ветра и обильные осадки, особенно зимой, лучше взять пиломатериал потолще – размером 100*100 мм.

Зависимость полезной площади мансарды от угла наклона крыши

Этапы монтажа

Существует две стратегии монтажа мансардной крыши. Первая предполагает, что укладка кровельного покрытия и утепление крыши происходит одновременно. Вторая – что сначала монтируется кровельное покрытие, а теплоизоляционный слой укладывается позже.

Стратегия 1. Порядок работы

  • С внутренней стороны перпендикулярно стропилам прибивается обрешетка – она будет служить опорой для утеплителя. Вместо нее можно использовать шнур или проволоку;
  • Со стороны кровли на обрешетку укладывается утеплитель – без щелей, со смещением швов;
  • Поверх утеплителя свободно раскатывается подкровельная гидроизоляционная пленка или мембрана;
  • Набивается контробрешетка и обрешетка;
  • Монтируется выбранное кровельное покрытие;
  • С внутренней стороны закрепляется пароизоляционная пленка, все стыки проклеиваются;
  • Можно приступать к внутренней отделке помещения!

Стратегия 2. Порядок работы

На первом этапе достаточно поверх стропил закрепить слой подкровельной гидроизоляции, набить обрешетку и контробрешетку и уложить на нее выбранный кровельный материал.

Далее, в любое удобное время, можно приступить к этапу утепления. Действовать будет уже немного сложнее, чем при одновременной укладке.

  • Между стропилами с шагом 40-50 см следует набить планки, удерживающие на месте плиты утеплителя;
  • Затем аккуратно вставить утеплитель в получившиеся «карманы»;
  • Прибить обрешетку, которая окончательно удержит утеплитель на месте;
  • Зафиксировать пароизоляционную пленку, проклеить ее стыки;
  • И можно приступать к внутренней отделке!

Окна. Типы и правила установки

Помещение может считаться жилым, только когда в нем присутствует естественное освещение, то есть, попросту говоря, окна. Сделать их на вертикальной поверхности довольно просто, а вот в наклонной стене мансарды – немного сложнее, ведь они должны не только пропускать свет, но и брать на себя часть ветровых и снеговых нагрузок, а также быть водонепроницаемыми. При этом площадь окон, согласно существующим нормативам, должна составлять не менее 10% от площади пола, а если мансарда разделена на несколько помещений — каждое из них должно иметь как минимум одно окно.

Мансардная крыша своими руками

Мансардная крыша – прекрасная возможность не только сэкономить на проектировании и работе, но и возможность улучшить эстетические показатели дома, а также более рационально использовать чердачное пространство. В этом материале будут рассмотрены особенности конструкции, её виды, а также те достоинства, которые имеет мансардная крыша. Вы также узнаете, как сделать мансардную крышу своими руками, какие основные этапы имеет этот процесс, и что следует учесть при проведении монтажных работ.

Мансардные крыши – виды и особенности

Для начала разберём, что же представляет собой мансарда. Итак, это жилое помещение, находящееся сразу под кровлей. Её обустройство обходится на порядок дешевле, нежели возведение отдельной пристройки к дому или же дополнительного этажа. Нет надобности вносить существенные конструктивные изменения в постройку, что также немаловажно. Впрочем, обустройство мансарды не редкость и во вновь возводимых постройках она используется очень часто под гостиные, библиотеки, спальни, рабочие кабинеты, детские комнаты и прочее.

В зависимости от типа кровли различают такие виды мансардных крыш:

  • Односкатные – плоскость под наклоном фиксируется на несущие стены с разной высотой. Наиболее простой и не затратный вариант.
  • Двускатные – характеризуются наличием двух скатов, с разносторонним расхождением.
  • Полу- и вальмовые – в наличии четыре ската для более рационального использования доступной площади.
  • Ломаные – наиболее востребованный и распространённый вариант, обеспечивающий внутри наибольший простор. Несмотря на некоторую сложность возведения, такие мансардные крыши пользуются всё большей популярностью.
  • Кровли в виде конуса, купола и пирамиды – актуальны для строений со сложным конфигурированием.
  1. Существенное расширение доступного для жилья пространства.
  2. Повышение общей эстетики дома.
  3. Утепление мансарды утепляет и дом в целом.
  1. Дополнительные затраты на обустройство.
  2. Отсутствие возможности установки стандартных окон.
  3. Сложный процесс возведения.

Устройство мансардной крыши

Конструкция мансардной крыши включает в себя следующие элементы:

  • Кровля – основа всей крыши, оберегающая строение от атмосферных проявлений.
  • Обрешётка – доски, удерживающие кровлю и изолятор.
  • Коньковый прогон – наружная сторона кровельной конструкции.
  • Стропила (наслонные) – ребра жёсткости, придающие конструкции требуемую прочность и надёжность.
  • Внутренние опоры – вертикальные балки для придания дополнительной устойчивости.
  • Мауэрлат – основа, на которую монтируется вся стропильная система мансардной крыши.
  • Диагональные скосы – брус, соединяющий вертикальный стойки и продольные балки со стропилами.
  • Изолятор – многослойная прослойка для поддержки требуемого температурного режима. Включает в себя шумо-, тепло- и пароизолятор.

Основные этапы строительства мансардной крыши своими руками

Как и возведение любой иной постройки, устройство мансардной крыши начинается с предварительного проектирования конструкции. Для более простого для вас и точного расчёта основных компонентов, а также получения чертежа можно использовать наш онлайн-калькулятор. В процессе расчётов определяется угол наклона скатов, общий вес кровли, шаг укладки обрешётки и стропил, суммарная длина пролётов и многое иное (ссылка внизу статьи).

Важно помнить, что схема мансардной крыши предусматривает предварительный просчёт высоты потолка – он должен быть не менее 2,5 м. Линия излома, для достижения этого показателя должна иметь высоту порядка 2,8 м – сюда входит высота чистового пола, размер уложенного утеплителя и внутренней обшивки.

Обустройство ломаной кровли гарантирует максимальное увеличение доступного пространства с требуемой внутренней высотой по всему периметру. Угол расположения нижних стропил при этом составляет 60 градусов. Для верхних возможен произвольный угол уклона, но обязательно с учётом ветровой и снеговой нагрузки в регионе. Да и об эстетическом аспекте забывать не стоит.

Если каркас мансардной крыши предусматривает прямые кровельные скаты, это существенным образом повлияет на ширину помещения в сторону её уменьшения.

По окончании расчётов, наступает черёд выбора материалов. Для монтажа понадобится следующее:

  • Брус из дерева с сечением 50х100 мм и более;
  • Доска 150х50 мм;
  • Необрезная доска;
  • Крепёжные элементы – саморезы, гвозди и прочее;
  • Стальные уголки, скользящие крепежи;
  • Отожжённая проволока, сечением в 3-4 мм.

Монтаж мансардной крыши

Отвечая на вопрос, как построить мансардную крышу, важно помнить, что её обустройство предусматривает чёткое соблюдение основных производственных этапов. Все работы следует проводить в такой очерёдности:

  1. Монтаж мауэрлата – здесь важно предварительно озаботиться обустройством анкеров или шпилек, вмуровываемых с шагом в 2 м в основание конструкции. Под анкера высверливают отверстия, после чего укладывают брус и фиксируют его посредством гаек;
  2. Установка балок перекрытия – здесь важно соблюдать верную очерёдность действий. В первую очередь монтируют торцевые крайние балки с их выравниванием по горизонтали, после чего по имеющемуся уровню проводят укладку промежуточных балок (для указателя плоскости можно задействовать шнур из капрона, уровень или же нивелир);
  3. Продолжают монтаж мансардной крыши установкой опорных стоек и их вертикальным выравниванием. Для фиксации применяют особые укосины, с последующим монтажом горизонтальных прогонов. Число стоек должно соответствовать числу балок перекрытия по параллельным плоскостям обустраиваемой мансарды;
  4. Установка стропильной системы – в точном соответствии с предварительно заготовленным шаблоном. Наклонные ноги и прогоны выставляют согласно чертежу и фиксируют на вертикальных опорах. Соединение проводят посредством досок или стальных фиксирующих накладок;
  5. Зашивка фронтонов – всю поверхность кровли обшивают обрешёточной доской, оставляя при этом свободными оконные проёмы, форточки и прочее;
  6. Кровельный пирог – без него не обходится ни одна крыша мансарда. Пароизолятор укладывают снизу стропил и фиксируют скобами. Сверху идёт слой теплоизолятора, над которым, при шаге в 0,5 м монтируют обрешётку. Сверху стропил проводят укладку гидроизолятора.
  7. Завершающий этап – монтаж кровельного покрытия. Его тип зависит, как от пожеланий владельца, так и от общих эстетических требований к постройке, а также тех климатических условий, которые характерны для определённого региона.

Также предлагаем вам воспользоваться расчетом крыши онлайн с помощью нашего калькулятора-конструктора – он поможет узнать количество материалов на изготовление и параметры всех элементов.

Устройство мансардной крыши своими руками

Ещё в процессе проектирования частного дома его будущие хозяева ставят перед инженерами задачу, которая заключается в достижении максимально эффективного использования конструкции. Одним из аспектов является наличие большого количества свободного пространства для расположения жилых и предназначенных для хозяйственных нужд комнат. С помощью постройки мансарды и можно добиться дополнительного просторного помещения.

Оно может стать как удобным складом для редко используемых вещей, так и отдельной комнатой внушительного размера для одного из членов семьи. В целом, мансарда представляет собой практически то же самое, что и чердак, в функциональном плане и по схеме конструкции.

Но есть и специфические отличия в области, например, её утепления, которые критически важно знать для надёжного обустройства.

Как сделать стропильную систему мансардной крыши – полезные советы и видео инструкция.

А практическое руководство про систему стропил двухскатной крыши вы можете найти в этой статье.

Обзор мансардной крыши, особенности

Поскольку пространство мансардной крыши всё же является частью жилья, она имеет некоторые особенности. Стенами в таком помещении будут скаты кровли. В них должен быть заложен увеличенный слой теплоизоляции. Его количество зависит от климата региона, в котором вы проживаете, и пиковых показателей перепадов температуры.

Немаловажной является и гидроизоляция, ведь именно крыша защищает жилище от атмосферных осадков. Чаще всего она представляет собой плёночный материал, который защитит теплоизоляцию от попадания на неё влаги.

Третьим слоем такой конструкции служит изоляция от пара, который поступает из жилого помещения. Ввиду разницы температур, он может привести к образованию конденсата, капли которого со временем нанесут кровле существенный вред.

Существует мнение, что если наружный кровельный материал будет очень герметично установлен, как, например, бывает при использовании металлочерепицы, то в гидроизоляции нет необходимости. Это утверждение абсолютно неправдиво: «кровельный пирог» должен обязательно содержать в себе все три названных выше слоя.

Разновидности мансардной крыши, особенности каждого вида

Возведение крыши начинается с её проектирования, именно на этом этапе определяется наиболее удобный её тип и материалы, которые будут использованы при обустройстве.

Самые распространённые решения:

  • Двухскатная крыша для мансарды из одного уровня. Самый обычный и классический вариант. Довольно проста в монтаже, но имеет существенный недостаток – ограниченное внутреннее пространство. Да и потолки получаются слишком низкие для полной комфортабельности помещения.

На фото двухскатная ломаная крыша

Устройство, монтаж мансардной крыши своими руками

Конструкция мансардной крыши, независимо от её типа, состоит из определённых элементов.

Самая простая их классификация выглядит так:

  • кровля – наружная часть, принимающая на себя воздействие окружающей среды;
  • обрешётка – к ней прикрепляется кровля и все материалы, отвечающие за изоляцию;
  • самая верхняя часть стропильной системы, которая называется коньковым прогоном;
  • стропила – в мансардной кровле они наслонные, их можно назвать костяком, которые обеспечивает общую жёсткость всей конструкции;
  • мауэрлат – деревянные балки, улаживают их по периметру и к ним крепят стропила;
  • связи диагональные – продольные варианты балок, обеспечивающие дополнительную надёжность кровли;
  • опоры вертикальные – столбы, подпирающие обрешётку и стропила;
  • изоляция – защищает от температуры и влаги, как наружной, так и внутренней.

Схема мансардной крыши

Как бы там ни было, а строительство мансардной кровли требует не только определённых навыков, но и хоть небольшого опыта строительных работ.

Самостоятельно осуществить её монтаж вы можете только в том случае, если будете придерживаться определённого перечня процессов:

    Проектирование. Основа всего, выбор типа кровли и материалов. Для выполнения правильных расчётов следует прибегнуть к одной из профессиональных компьютерных программ в области архитектуры.

Необходимо правильно высчитать нагрузку, которую кровля будет выдерживать и угол её наклона, для быстрого схода осадков. Поможет в этом документ под названием СНиП.

Теперь можно переходить к установке стропильной системы. Для правильного монтажа понадобится минимум три человека. Начинается всё с укладки мауэрлатов по периметру, для них используется брус с квадратным сечением в сто миллиметров.

Далее устанавливаем опорные столбы, и крепим к ним продольные балки. Не забудьте и про диагональные связи, которые существенно укрепят всю конструкцию. Для скрепления этих деталей между собой стоит использовать штампованные уголки из металла и саморезы, так что обзаведитесь шуруповёртом.

Теперь можно установить перемычки и проверить уровень по горизонту. Если он неправильный, то балки немного подрезают до необходимой длины.

Вот и пришла очередь непосредственно стропильной системы. Для удобства следует сделать шаблон из двух составляющих, а потом по нему подготовить срезы и всех остальных. Алгоритм аналогичен описанному выше, главное соблюдать заданный при проектировании угол кровли. Достигается это путём подрезания стропильной балки под нужным наклоном.

Теперь прибиваем сверху обрешётку. Она может быть сделана из досок, фанеры или другого материала, в зависимости от наружной кровельной составляющей, например ондулин это будет или металлочерепица.

Укладка изоляционных материалов. С внутренней части помещения создаём пароизоляцию, а с наружной монтируем слой теплоизоляции.

Обычно эти материалы имеют низкий вес, поэтому закрепить их с помощью металлических скоб будет совсем не сложно. Верхний слой «кровельного пирога» должен заканчиваться слоем гидроизоляции, которая предотвратит попадание случайных капель влаги под крышу.

Завершение процесса можно считать укладку самого наружного кровельного материала по вашему выбору.

Стропильная система четырехскатной крыши – устройство, монтаж, полезные советы.

Обзор металлопрофиля для кровли можете изучить здесь.

Ломаная мансардная крыша своими руками

Такой вариант конструкции выбирается, когда хочется создать большое жилое пространство на мансардном этаже. Процесс её монтажа был описан выше, так что повторяться не будем. Стоит только отметить, что для создания полноценного помещения с вертикальными окнами придётся немного выступить за периметр стен здания.

При правильном монтаже ваша кровля прослужит достаточно долго без ремонта.

Несколько советов для новичков:

  • минимальная толщина стропил – 250 мм;
  • для теплоизоляции должен быть использован материал, который не повредится даже при воздействии влаги;
  • между слоем кровли и самой изоляцией оставьте место для вентиляции, там должен циркулировать воздух;
  • внутреннюю часть крыши оборудуйте пароизоляцией во избежание появления конденсата;
  • можно добавить слой звукоизоляции, чтобы шум дождя не был слышен внутри помещения.

Посмотрите видео о том как обустроить мансардное помещение под крышей дома:

Строительство каркасной мансардной крыши своими руками

Каркасная мансарда представляет собой жилую комнату, расположенную на чердаке частного дома. Основное отличие такой комнаты заключается в покатом или полусферическом потолке. В последнее время такой метод расширения жилой площади очень популярен. Объясняется это невысокими тратами на обустройство.

Интерьер каркасной мансарды

При минимальных затратах есть возможность получить функционал второго этажа. Но чтобы построить комфортное для проживания помещение, нужно знать, как правильно создать и реализовать проект каркасной мансардной крыши. Разберемся с нюансами подробнее.

Типы крыш мансарды

Мансардная каркасная крыша различается по типу в зависимости от стропильной системы. Условно она разделяется на следующие категории:

  • двускатная;
  • ломанная;
  • крыша с выносными консолями.

Двускатный каркасный проект имеет прямую форму стропил, которые располагаются параллельно друг другу. Система соединяет перекладину и стеновые панели. Благодаря незамысловатой конструкции обустраивать такую каркасную мансардную крышу легко и удобно. При этом на ее поверхности не скапливается снег, что значительно продлевает срок службы кровли.

Что касается ломаной конструкции, то она является разновидностью двускатной. Особенность состоит в том, что стропильная система может состоять более, чем из двух частей. Это позволяет сделать мансардный этаж действительно просторным.

Жилое пространство мансарды с двускатной крышей

Каркасная мансардная крыша, дополненная выносными консолями, — это решение для тех, кто хочет получить максимально просторную комнату под крышей. Особенность подобного проекта заключается в выпирающей потолочной части. Ее крыша прикрывается еще одним комплектом стропил. По внешнему виду консольная каркасная мансардная крыша напоминает совмещенную ломаную и двускатную систему.

Неплохим решением будет скрыть покатость стеновых панелей при помощи фальшстен. Такой проект сделает мансардное помещение мало чем отличающимся от стандартной комнаты.

Из чего состоит каркас мансардной крыши?

Каркасный мансардный этаж состоит из следующих элементов:

  • стойки. Это вертикальная конструкция, поддерживающая систему стропил;
  • мауэрлат или опорный брус. Элемент каркасной мансардной крыши, который передает всю нагрузку на несущие стены и фундамент;
  • перекрытие. Оно сооружается из балок, формирующих мансардный пол и потолок нижележащего помещения;
  • стропила, формирующие форму крыши;
  • обрешетка. Подобная конструкция требуется для укладки кровельного материала;
  • ригель или затяжка, стягивающая скаты крыши;
  • прогоны. Это горизонтальные опоры стропильной системы.

Начало строительства мансарды

Проект каркасной мансардной крыши

Соорудить каркасный мансардный этаж своими руками — сложная задача, требующая от мастера точности и проведения тщательных предварительных расчетов. Особое внимание стоит уделить разработке проекта.

Решения мансардных окон

При составлении схемы каркасной крыши сделайте несколько проекций конструкции. Такой подход позволит понять, каким образом располагаются элементы стропильной каркасной системы. Правильно рассчитайте, какую высоту будет иметь мансардный конек. Ведь от него напрямую зависит площадь внутреннего помещения.

Проект дома с мансардой

Проектируя каркасный этаж, отталкивайтесь от фигуры с прямым углом. Лучше всего в качестве основы использовать квадрат или прямоугольник, описывающий будущую комнату. Это поможет избежать ошибок при расчете угла ската крыши.

Конструкцию крыши нужно тщательно разработать

В конце свой каркасный проект, даже если он простой, лучше показать специалисту. Компетентный сотрудник укажет на ошибки, а также подскажет, какой должна быть крыша и какие материалы следует использовать для ее сооружения.

Монтаж крыши

Сооружение каркасной мансардной крыши начинается с крепления к торцам боковых стенок опорного бруса. Он равномерно распределяет нагрузку на стены и, соответственно, фундамент. Каркасный мауэрлат должен изготавливаться из высококачественного бруса, площадь сечения которого составляет не менее 100х150 мм. При этом устанавливать его нужно исключительно на настеленную рубероидную гидроизоляцию.

Различия двускатной и ломаной крыш

Далее к мауэрлату крепятся балки перекрытия. Для увеличения внутренней площади комнаты их можно вынести за периметр строения. Далее, нужно будет найти середину перекрытия. Эта отметка станет основополагающей для дальнейшего расположения конька и стоек опоры.

Учтите, что стойки должны располагаться на равном расстоянии от середины комнаты. Площадь сечения бруса, использующегося для их возведения, не может быть меньше стройматериала, применяющегося для сооружения перекрытия. Для монтажа используются специальные уголки, деревянные накладки и гвозди (только для начального наживления).

После установки первой пары опорных стоек они соединяются друг с другом затяжкой — бруском, закрепленным при помощи металлических уголков. После этого приступают к укладке стропил. Дополнительно усилить конструкцию можно при помощи подкосов. Завершающим этапом является установка коньковых стропил и бабки, подпирающего соединения верхней части каркасной конструкции.

Строительство каркасной мансарды

Что касается гидроизоляции, то для этого лучше использовать специальную пленку, защищающую от воздействия влаги и ветра. Материал крепится к каркасной крыше при помощи степлера и скоб. Поверх гидроизоляции прямо на стропила набивается контробрешетка. Она намертво зафиксирует пленку. Для этого используются обычные доски толщиной от 50 до 70 мм.

В конце каркасный мансардный этаж покрывается кровельным материалом. Работу следует начинать с карниза, двигаясь рядами. Помните о том, что кровля крепится внахлест и закрепляется специальными саморезами в тон покрытия.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
