Порядок укладки металлочерепицы на двухскатную крышу

Расчет металлочерепицы на крышу

Началу любых строительных работ предшествует максимально точный расчет количества необходимого материала. Ведь переплачивать желания нет, да и недостаток материала тянет за собой потраченное время и нервы.

Сколько нужно металлочерепицы на крышу – вопрос не сложный, но со своими особенностями. Так как необходимо учесть некоторые нюансы — рабочая и фактическая ширина листа металлочерепицы, количество листов в одном ряду, направление укладки и прочие характеристики. Ответим на эти вопросы подробнее в нашем материале.

Как посчитать сколько металлочерепицы надо на крышу? При расчете необходимого количества кровельных листов необходимо учесть:

  • Листы металлочерепицы не симметричны – их нельзя монтировать в свободном порядке. Листы металлочерепицы имеют верх и низ. Что это значит? Данный фактор увеличивает объем отходов, особенно при укладке кровли на сложные скаты с большим количеством внешних и внутренних ендов.
  • Дополнительно нужны доборные элементы – карнизные, торцевые и планки примыкания, ендовы и коньки, и множество других изделий. Наличие доборных элементов будет гарантировать качественную кровельную систему.

Самостоятельный расчет кровли из металлочерепицы должен включать один очень важный момент в расчетах – помните, что листы имеют не только фактические размеры, но и так называемую полезную ширину (это значит, что здесь не учитываются торцевые участки, которые обеспечивают нужный нахлест листов друг на друга). С другой же стороны, это несомненный плюс, так как не нужно самостоятельно высчитать этот нахлест при подсчете количества листов в горизонтальном ряду.

Как рассчитать металлочерепицу на двухскатную крышу?

Самый популярный вопрос в индивидуальном самостоятельном строительстве кровли. Мастерам важно избежать серьезных ошибок, перерасхода или недобора. А мы в этой статье расскажем вам, как правильно рассчитать количество кровельных листов, учитывая все основные параметры на примере двускатной крыши, т.к. этот вид устройства крыши самый часто встречающийся

Строительную работу необходимо начать с замера кровли. А именно – определить параметры каждого ската отдельно! Т.к. они могут быть разными. И тем не менее, за основу, для примера, мы возьмем два равных по габаритам ската. Ведь тут главное понять принцип расчета, в остальном сложностей не возникнет.

В первую очередь, выполним замеры скатов:

  • ширина (измеряется по коньку) – 8,5 м;
  • длина (измеряется по стропилам) – 5,5 м.

Размеры листа металлочерепицы

Большинство производителей металлочерепицы производят материалы под заказ, длина листов достигает 8 метров. Но опытные кровельщики вам скажут, что рекомендуется использовать изделия не более 4,5 м. С таким материалом сложно работать, он усложняет монтаж, а так же транспортировку.

При этом длину листа металлочерепицы удобнее считать по волнам. Стандартный размер длины — 350 мм. Но важно помнить, что в расчет следует включить припуски для нахлеста.

Большинство производителей материалов для кровли предлагают стандартные размеры листов:

  • изделие с 1 волной – 470×1180 мм;
  • материал с 3 волнами – 1170×1180 мм;
  • покрытие с 6 волнами – 2220×1180 мм;
  • лист с 10 волнами – 3620×1180 мм.

Выше идет речь о фактической ширине листов, рабочая же равна 1100 м, обратите внимание — на 80 мм меньше. Они как раз необходимы для нахлеста листов.

Пошаговая укладка металлочерепицы на двускатную крышу своими руками

  1. Особенности металлочерепицы
  2. Советы по монтажу
  3. Подготовительные работы
  4. Каркас
  5. Укладка

Металлочерепица представляет собой листы, отпрессованные холодным способом. Изготавливают ее не только из стали, но еще и из алюминия, и даже меди. Внешне готовое изделие очень похоже на фрагмент кровли, выложенной традиционной керамической черепицей.

Несомненным достоинством данного покрытия являются:

  • привлекательный внешний вид;
  • легкость;
  • долговечность;
  • сравнительно невысокая стоимость;
  • богатство цветовой палитры;
  • универсальность (подойдет и для большого дома и для бани, возведенной на даче).

Работа с ним не вызовет особых затруднений даже у непрофессионалов. Более того, если отказаться от услуг квалифицированных рабочих – можно немало сэкономить.

Как производится укладка металлочерепицы своими руками на стандартную двускатную крышу – именно данной теме посвящена эта статья.

Особенности металлочерепицы

Прежде всего, ее нельзя устанавливать на кровли, уклон которых составляет менее 14 градусов. Кроме этого, металлочерепица имеет один существенный недостаток – крайне низкую шумоизоляцию. От рассматриваемого материала лучше отказаться, если в чердачном пространстве планируется построить мансарду, поскольку существенная теплопроводность потребует использования большего количества утеплителя.

Полимерное покрытие черепицы способно обеспечить надежную защиту от:

  • внешних воздействий;
  • резких перепадов температур;
  • химических агрессивных веществ.

Для обеспечения долгого срока службы все торцы металлочерепицы необходимо окрашивать.

Высок расход материала и при обустройстве кровель сложной конфигурации.

Производители не советуют применять при раскрое листов такой инструмент, как болгарка, поскольку сильный нагрев, который сопровождает процесс, портит полимерную пленку на большой площади.

Советы по монтажу

Осуществляя работы с металлочерепицей, необходимо помнить рекомендации производителей. Вне зависимости от компаний, они в целом одинаковы:

  • листы во избежание деформации нужно хранить только на поддонах;
  • по уложенному покрытию необходимо ходить исключительно в мягкой обуви (например, кедах) причем ноги ставят только на вогнутые участки;
  • образовавшуюся во время разрезания стружку тщательно сметают мягкой щеткой.

Для работы вам понадобятся такие инструменты:

  • маркер перманентный;
  • рулетка;
  • молоток;
  • ножницы по металлу;
  • правило (деревянная рейка);
  • электрический шуруповерт.

Подготовительные работы

Для того чтобы крыша служила долго, ей необходима надежная гидроизоляция, которая бы сводила к минимуму риск образования протечек. На металлочерепице же часто образуется конденсат. Чтобы он не попал внутрь, под нее кладут специальный пленочный барьер – пароизоляцию. Он позволяет испаренной влаге без ограничений выходить из подкровельного пространства, и при этом препятствует попаданию воды извне.

Порядок укладки пленки следующий:

  • ее протягивают параллельно скату, начиная снизу;
  • первую полосу устанавливают так, чтобы ее край свисал со стропил на 20 см;
  • следующий ряд кладут внахлест на 15 сантиметров;
  • стыки проклеивают скотчем сильной фиксации;
  • пленку к деревянным конструкциям крепят степлером нержавеющими скобками.

Между паробарьером и металлочерепицей надо оставить зазор – это обеспечивает движение воздуха и вывод излишка влаги.

Каркас

Правильная обрешетка изготавливается из брусков хвойных пород. Пиломатериалы необходимо брать только качественные и сухие. Перед монтажом все они обрабатываются противопожарными антисептическими составами. Советуем брать те, что имеют пигмент – он указывает на пропущенные места.

Обычно для обрешетки берут либо квадратные бруски толщиной 5 сантиметров или же тес 100 миллиметров на 25.

Карнизная доска нужна толще на 15 миллиметров, чем остальные деревянные элементы. Ее крепят на краю. Следующую устанавливают через 5 сантиметров, параллельно. Далее крепятся с учетом шага, равного поперечным изгибам выбранной вами металлочерепицы (от 30 до 45 см).

Деревянные элементы укладывать нужно четко, параллельно их фиксируют оцинкованными гвоздями подходящей длины. Для усиления всей конструкции необходимо устраивать сплошную обрешетку в ендовах и у конька.

Перед укладкой металлочерепицы важно убедиться в том, что геометрия готового ската не нарушена. Для этого измеряют его по диагоналям и сравнивают оба результата – они должны совпасть.

Укладка

Первоначально, прежде чем приступить к монтажу черепицы, необходимо закрепить вдоль ската карнизную планку. Ее собирают из отдельных элементов внахлест (10 см).

На двускатной кровле укладку начинают с торца, причем вынос листов составляет ровно 4 сантиметра. Верхнюю кромку черепицы временно крепят одним саморезом.

Следующий фрагмент уложить следует внахлест на первый. Между собой они соединяются, но к обрешетке пока крепить их не стоит, иначе не удастся выровнять их при необходимости.

Третий ставится так же, как и второй лист. Скрепленный между собой ряд выравнивают по торцу крыши. Только после подгона их фиксируют окончательно. При этом нижний край крепят по каждому прогибу, а стыки через один профиль.

По торцевой доске монтируют специальную планку с нахлестом до 10 сантиметров. Для обеспечения герметизации мест, прилегающих к стенам и дымоходам, там устанавливают фартук из стального листа, все щели в котором тщательно заполняют специальными составами.

Конек фиксируется саморезами, длина которых составляет 8 см. Под него ставят уплотнитель обеспечивающий защиту от снега и птиц.

Порядок укладки металлочерепицы на двухскатную крышу

Добавил(а): Андрей 7 ноября

Перед тем как производить укладку металлочерепицы, необходимо провести подготовку, которая включает в себя настил гидроизоляции и возведение обрешетки. Если кроме укладки металлочерепицы планируют утепление крыши, то одновременно с гидроизоляционным слоем укладывают и пароизоляцию, которая защитит от влаги теплоизоляционный материал.

Порядок укладки гидроизоляции

На стропила, расстояние между которыми должно быть не более 1,5 м, укладывают гидроизоляционный слой. Он представляет собой специализированный гидроизоляционный материал, в состав которого входит адсорбирующий слой. На краях пленки для гидроизоляции обычно наносят маркировку, которая обозначает размер нахлеста. Она не должна провисать более чем на 2 см. Укладывают ее адсорбирующим составом к помещению. Укладку гидроизоляции начинают по направлению снизу вверх, закрепляя ее около окантовки, постепенно поднимаясь к коньку. Фиксируют пленку к стропилам при помощи степлера, или закрепляют оцинкованными гвоздями. Более подробно об этом вы можете прочесть на http://better-house.ru/stroitelstvo/montazh-metallocherepicy-svoimi-rukami/.

Обрешётка и укладка металлочерепицы

После обустройства гидроизоляции необходимо возведение обрешетки. Для этого используют толстые доски и брусья, обработанные антисептиком. Это поможет сохранить деревянный материал от гниения в случае попадания влаги. Обрешетка – это каркас, который крепиться на стропилах над гидроизоляционным слоем, закрепляя ее через контррейки. На нее и укладывается металлочерепица. Контррейки необходимы для защиты гидроизоляции и вентиляции крыши, предотвращая образование конденсата.

Металлочерепицу можно укладывать с любого торца двухскатной крыши – с правого и с левого. Необходимо помнить, что обустройство кровли справа производят листом металлочерепицы поверх зафиксированного, а слева – новый лист заводят под уложенный. По карнизу листы должны выступать за границы кровли на расстоянии не менее 5 см. Перед тем, как поднять листы на крышу некоторые из них нужно подогнать под необходимую конфигурацию. Это не исключает дополнительной корректирующей подрезки перед фиксацией металлочерепицы. Но обычно для укладки черепицы на двухскатную крышу эту операцию используют не часто, в отличие от ломаной формы кровли.

Если без этого не обойтись, то нужно помнить о некоторых предостережениях: не пользоваться болгаркой для резки листов, лучше применить электролобзик; обрезанные листы срезанной стороной укладывать под целые, предварительно покрыв срезы краской. Это позволит снизить риск коррозии металла. Монтаж черепицы начинают с соединения нескольких листов, прикрепляя их саморезами вдоль конька кровли. Далее листы укладывают по карнизу, а затем по всей крыше. Первый лист крепят к коньку саморезом, второй кладут так, чтобы края обоих листов находились на одной прямой. Следующий лист накладывают на волну предыдущего листа черепицы. Прикручивают саморезом под первой поперечной складкой в самой верхней точке волны. Для контроля правильной кладки листов необходимо несколько раз поднять и опустить его, а затем прикрутить.

По карнизу листы черепицы укладывают также. После того, как произвели монтировку двух рядов по карнизу и по коньку крыши и выровняли их, крепят к обрешетке.

Для монтировки черепицы используют восьмигранные саморезы по металлу, с размерами 4,5×25 – 35 мм, с уплотненной шайбой для более прочной фиксации. Листы черепицы необходимо просверлить дрелью в прогибе волны заранее. Для этого применяют специальную насадку. Это исключит повреждение ее защитных слоев. Для двухскатной крыши саморезов достаточно до 10 штук на кв. м, так как они прикручиваются через волну.

Читать еще:  Высота вальмовой крыши по отношению к дому

Как видите, укладку металлочерепицы на двухскатную крышу могут производить не только профессионалы, но и обычные люди, знающие секреты этого процесса.

Двускатная крыша стропильная система под металлочерепицу

Здравствуйте, тема сегодняшней статьи – “Двускатная крыша стропильная система под металлочерепицу”. На просторах интернета часто пишут о том, что деревянные стропильные системы являются наиболее популярными, так как такая конструкция по цене выходит дешевле.

Но не всегда такая система является надежной. Как показывает практический опыт, рекомендуется делать комбинированные стропильные системы с несущими стальными балками, на которые накладывается деревянный каркас.

Металл является универсальной конструкции и не стоит лишний раз напоминать о таком свойстве как прочность и долговечность.

Двускатная крыша стропильная система под металлочерепицу

При монтаже берется один цельный металлический брус длиной до 10 м. Цельные брусья необходимы для максимальной прочности конструкции. На сайтах пишут, что стальные элементы применяются только для офисных или нежилых помещений. Практика показывает, что стальные конструкции в комбинации с деревянными стропилами применяются под металлочерепицу для жилых домов и коттеджей.

Материалом для строительства каркаса могут служить элементы, сделанные из пихты, ели или сосны. С такой древесиной легче всего работать, но альтернативным вариантом может служить и материал с лиственных пород.

Самый лучший вариант для стропильной системы для двухскатной кровли – это древесина сосны, благодаря ее прочности, твердости, легкости обработки, и хорошего соотношения цены и качества.

После монтажа, деревянные конструкции тоже не мешает обрабатывать специальными антисептическими средствами, начиная от простого технического масла (олифы) до средств, против насекомых и т.д.

Монтаж стропильной системы последовательность действий

На что следует обратить при выборе балок и брусьев для стропил? Обязательно древесина должна быть сухой, так как при высыхании материалы могут изгибаться и рассыхаться.

Чтобы выполнить обрешетку, следует:
  • выбрать брус и доску;
  • подготовить утеплитель, и гидроизоляционную пленку;
  • обработать всю древесину антисептическими средствами;
  • подготовить набор инструментов (рулетку, ножовку по дереву, стальные гвозди, шурупы, шуруповерт, молоток, болгарку (УШМ), карандаш).
  • Для себя страховочные ремни, лестницу и другие приспособления, гарантирующие безопасность работы на высоте.

Расчёт шага стропил

Шаг стропил под металлочерепицу для двухскатной кровли должен составлять от 60 до 90 см между балками. Брус для монтажа выбирается с параметрами 15Х5 см или 20Х5 см. Толщина выбирается в зависимости от толщины утеплителя, который будет прокладываться между контр обрешёткой и балками.

Стропильная система под металлочерепицу крепится следующим образом. Установка происходит на коньковый прогон. Если система монтируется сбоку, то на коньковый брус. В свободном пространстве должен циркулировать воздух во избежание образования конденсата.

Обрешетка рассчитывается, так чтобы соблюдалось расстояние в 35 см между брусьями.

Для монтажа обрешетки используют брус с параметрами 5Х5 см. Толщина бруса может зависеть от расстояния стропил и веса металочерепицы. Чем тяжелее лист жести, тем толще делается основа.

Расстояние шага при монтаже начинается от нижней доски. Шаг равен 35 см. Такие параметры необходимы для правильной укладки металлочерепицы, и позволяют вычислить с точностью длину ската. Недопустимо использование обрезного или полуобрезного бруса, так как система должна выдерживать вес людей, которые проводят монтаж системы.

Чтобы рассчитать необходимое количество материалов при монтаже сплошной обрешетки, сначала вычисляют площадь крыши:

(Длина ската*высота ската)+ аналогичные параметры всех скатов + 5% брака. При установке мансардных окон, труб и других компонентов.

Дальше на стропилы накладывают гидроизоляционную пленку, и на нее контр обрешетка. В качестве такой используются брусья с сечением 2,5-3 см. Расстояние брусьев контр обрешетки аналогично шагу стропил.

Таким образом, слои настила располагаются в следующем порядке:
  • стропила;
  • утеплитель
  • контр обрешётка.
  • пароизоляционная пленка
  • обрешетка
  • настил металлочерепицы.

Если чердак будущего дома не жилой, то контр обрешетка не нужна. Все же рекомендуется этот слой накладывать, с возможностью сделать чердак (мансарду) жилым помещением. Кроме того, обрешетка позволяет исправить огрехи, допущенные при монтаже стропил и выровнять расстояние и уровень перед укладкой слоя обрешетки.

Монтаж обрешетки под металлочерепицу

Гидроизоляционная пленка накладывается крепиться на брусья при помощи степлера и скоб, реже при помощи мелких гвоздей и молотка. Все же, на высоте удобнее работать степлером. Накладывается рулон пленки так, чтобы он немного провисал между стропилами. Настил одного полотна пленки на другой равняется примерно 15-18 см.

Последовательность действий
  1. Монтаж обрешетки делается снизу крыши вверх, толщина первой планки превышает 2 см.
  2. Первая планка крепится горизонтально, не выступая за границы. От ее установки будет зависеть правильность крепления других планок.
  3. Расстояние между первой планкой и последующими измеряется при помощи рулетки с расстоянием в 35 см.
  4. Каждый брус обрешетки вбивается гвоздем к брусу контр обрешётки.
  5. Для измерения шагового расстояния между брусьями можно использовать заранее измеренный брусок.
  6. Верхние доски должны располагаться на 4-5 см ниже края будущей черепицы.
Укладка металлочерепицы шаг за шагом

Листы металлочерепицы тоже накладываются снизу вверх. При этом лист должен выступать на 3-5 см ниже нижней планки. Конек же крепиться на дополнительные которые набиваются вверху крыши. С каждой стороны набивается коньковая планка с расстоянием в 5 см друг от друга. Все листы замеряются и крепятся к обрешетке на саморезы с шагом на 35 см. Если расстояние было больше или меньше между брусьями, то это приведет к деформации. Поэтому так важны точные расчеты между данными элементами. Надеемся статья “Здравствуйте, тема сегодняшней статьи – “Двускатная крыша стропильная система под металлочерепицу”. На просторах интернета часто пишут о том” вам понравилась!

Ну и напоследок:

Монтаж стропильной системы двухскатной крыши видео

Монтаж металлочерепицы монтеррей: пошаговая инструкция

Покрытие, о котором пойдет речь, имеет несколько особенностей. Шаг обрешетки под металлочерепицу монтеррей по вертикали должен быть меньше, чем у ее аналогов. Это связано с большим весом деталей. Данный параметр отличается у разных моделей. Есть и специальные облегченные листы. Их толщина меньше, поэтому, чтобы избежать прогиба, каркас делают более массивный, располагая рейки ближе друг к другу. Еще одно отличие — характерный рисунок стандартных сборных элементов. Даже опытному строителю перед началом работ следует обязательно ознакомиться с инструкцией и изучить все необходимые параметры. Лучше пригласить профессиональных строителей, но справиться можно и своими силами. Рассказываем об этом.

Все о металлочерепице монтеррей и ее монтаже

Свойства и размеры материала

Изделия представляют собой оцинкованные металлические листы, имитирующие керамику по цвету и фактуре. Они покрыты особым составом, препятствующим появлению коррозии, и грунтовкой. Низ лакируют, а на верхнюю сторону наносят полимерный слой. Как правило, для этого используется полиэстер. Он не выгорает на солнце, стоек к агрессивной химической среде, его сложно повредить при механическом воздействии.

Средний вес деталей составляет 5 кг/м 2 . Стандартная толщина оцинкованного основания — 0,5 мм. Ширина нижней части, опирающейся на обрешетку, равна 110 см, верхней — 118 см. Длина может быть разной и составлять от 0,5 до 10 м. Удобнее транспортировать и устанавливать листы длиной от 1 до 4 м. Затащить их на крышу можно своими силами без подъемного крана. Их разрезают перед отгрузкой по заранее заготовленной схеме — делать это на объекте крайне неудобно.

Высота выступающих частей (гребней) равна 40 мм, расстояние между ними — 350 мм. Срез располагается на расстоянии 5 см от самой высокой точки волны. Крайний выступ называют капельником. Он немного приподнят над нижним уровнем.

Нахлест на краях сборных элементов составляет от 6 до 8 см. Чтобы влага, попавшая в стык, не задерживалась внутри, в нем предусмотрены специальные каналы для ее удаления.

Кроме самого полотна, в комплект входят и другие кровельные элементы — планки, коньки, ендовы, крепления, комплекты для мансард и других выступающих частей крыши.

Особенности облегченного покрытия для кровли

Монтаж металлочерепицы монтеррей и пошаговая инструкция для ее облегченного варианта мало отличаются друг от друга. Профиль облегченного варианта короче стандартного. Если сделать профили длиннее, они будут прогибаться под собственным весом, поэтому необходим каркас с уменьшенным шагом поперечных и продольных досок.

Толщина материала без цинкового слоя варьируется от 0,3 до 0,4 мм, если есть оцинковка, толщина увеличивается на 0,05 мм. Еще одно отличие от стандартных образцов — высота гребня, равная 24 мм. Средний вес — 4,5 кг/м 2 .

Облегченные листы подходят для небольших домов с максимальной длиной ската 6 м.

Недостаток укороченных элементов — необходимость в создании большого количества стыков. Соединения делают внахлест, из-за чего материала расходуется больше. Именно по этой причине общий вес одного квадратного метра смонтированного облегченного набора меньше на 150 г, чем стандартного.

Правила хранения и транспортировки

Материал хорошо защищен от воздействие окружающей среды, однако обращаться с ним следует осторожно, чтобы не погнуть и не поцарапать.

Необходимо заранее позаботиться о способе перевозки материала на объект. Легковой транспорт для этих целей не подходит. Потребуется грузовой фургон с вместительным кузовом. В руководстве от производителя часто указывается, что кузов должен быть рассчитан на верхнюю погрузку и длиннее деталей минимум на 20 см. Изделия необходимо закрепить в начале, в середине и в конце — иначе они будут перемещаться относительно друг друга.

Укладка металлочерепицы своими руками: полезные рекомендации

Чтобы крыша радовала взгляд своим привлекательным видом, а не удручала неприятными подтеками на потолке, и полноценно сохраняло тепло, она должна быть устроена по необходимой технологии. При этом у каждого материала для кровли имеется свой «характер», своя специфика монтажа.

Укладка металлочерепицы своими руками требует не только определенных умений, но и знаний. Только так возможно гарантировать долгую эксплуатацию кровли. В сети можно найти немало материалов по теме «Технология укладки металлочерепицы» видео, статьи и другое.

Как и при работе с любым другим материалом, при возведении подобной крыши необходимо придерживаться конкретной последовательности действий:

    расчет кровли , в частности, требуемого количества листов; устройство стропильной конструкции; монтаж карнизной планки и т. д.

Однако, более подробно остановимся на освещении таких вопросов, как правила, порядок укладки, крепление листов металлочерепицы.

Укладка гидроизоляции ↑

Гидроизоляция защищает пространство под кровлей от попадания влаги и грязи, но вместе с тем не задерживает прохождение водяного пара в верхний вентиляционный зазор. Для организации гидроизоляции под металлочерепицу используют один из трех вариантов:

    классическую, за исключением битумной. В этом случае необходимо обеспечение двухконтурной вентиляции: гидроизоляция – утеплитель и гидроизоляция – кровельный материал. Вентзазор и в том, и в другом контуре составляет 3–5 см. супердиффузионную мембрану, для которой достаточно одноконтурной вентиляции: мембрана – материал для кровли. Мембрану расстилают прямо по утеплителю, величина вентиляционного зазора та же. антиконденсатные материалы имеют те же условия использования, что и классическая гидроизоляция, однако, в отличие от последней, их ворсистая структура полностью поглощает влагу и не дает ей опадать в виде капель. При проветривании быстро высыхает.

Укладка гидроизоляции необходима и при обустройстве холодного чердака. Любой разницы температур, даже небольшой, на чердаке и на улице становится причиной появления конденсата на металлических профилях. Уложив антиконденсатную пленку прямо под листами кровельного материала не ближе, чем на 5 см к нему, можно выровнять подобный перепад температур.

Как видите, наличие вентиляционного промежутка между кровлей и уложенной гидроизоляцией обязательно, поэтому говорить о том нужна ли контробрешетка под металлочерепицу излишне. Сразу же после того как гидроизоляционный материал будет зафиксирован на стропилах, начинают набивку контробрешетки, которая тесно связана с устройством основания под кровельный материал – обрешеткой .
Обрешетины набивают по брусьям контробрешетки.

Монтаж обрешетки ↑

Важным элементом конструкции, который требуется при укладке металлочерепицы на крышу, считается обрешетка. Ее выполняют из брусков сечением 5 на 5 см или обрезной доски с размерами 3,2 либо 5,0 на 10 см.

Читать еще:  Как утеплить двухскатную крышу изнутри

Укладку обрешетки проводят в направлении, параллельном карнизу, по следующей технологии.

Начальная обрешетина отличается от других своим сечением – оно больше высоты профиля, так как ее располагают под верхом его ступеньки.

Шаг обрешетки, за исключением расстояния между двумя начальными элементами, равен 3,5 см. Эти обрешетины отстоят одна от другой на 70 мм ближе.

В процессе устройства обрешетки необходимо заранее предусмотреть возможность крепления дополнительных кровельных элементов, конька, карнизной планки, деталей устройства проходных элементов и т. д. и подготовить соответствующие места.

Особенно тщательно нужно подготовить место крепления конька металлочерепицы.

Над ним поверх стропил с двух сторон коньковой планки прибивают еще две доски, оставив между ними расстояние в 5 см.

В ендовы, вокруг дымохода и других подобных конструкций выполняют сплошную обрешетку.

Технология укладки металлочерепицы на крышу ↑

Рассмотрим схему укладки металлочерепицы на крышу с прямоугольной, треугольной и трапециевидной формой ската.

Качественная укладка своими руками возможна только в случае, если точно знать как правильно проводить работы.

Основные правила монтажа ↑

    Покрытие крыши должно быть защищено от сильных порывов бокового ветра, поэтому листы устанавливают с нахлестом волн. Саморезы при этом фиксируют в гребень волны, расположив их на один-полтора сантиметров ниже, чем расположена штамповочная линия на листе сверху. Сначала затягивают стыки по вертикали. Листы накладывают по рядам так, чтобы линия стыковки прошла по обрешетине. При этом фиксируются обе волны. Крепление профилей на карнизе возможно в двух вариантах: вода с них стекает в лоток водостока или попадает в водосток через планку карниза.

Если для крыши предусмотрен ступенчатый карниз или в случае нарушения ее геометрии, для укладки листов рекомендуется выбрать второй вариант.

    Опорой для коньковой доски служит крайняя сверху обрешетина. Чтобы получить вентзазор, коньковую доску нужно брать толще доски обрешеточной, как и в случае карнизной, на 10–15 мм. Ее фиксируют к гребням волн с шагом крепления металлочерепицы в 8 см. С аналогичным шагом крепятся и торцевые планки. Средний расход саморезов – 9 шт./кв. м.

Варианты выполнения конструкции ↑

    Однорядный. При укладке, которая начинается с правого торца, начальный лист выравнивают по горизонтали и торцу с учетом припуска на линию карниза. Затем его временно фиксируют по центру профиля поблизости от конька. Следующий – накладывается поверх предыдущего, захватывая начальную волну. Выровняв один относительно другого, их скрепляют. Точно так же, настилают еще два профиля. Образовавшийся блок из четырех последовательно уложенных листов выравнивают. Остается их окончательно закрепить к обрешетке. Многорядный. Начальный лист, при направлении укладки справа налево, должен быть выровнен аналогично однорядной укладке с направлением торца и карниза. Перекрыв вторым листом начальный, и предварительно фиксируют по центру. Оба профиля выравнивают, скрепляют саморезами и пристыковывают третий и четвертый лист.

Профили корректно состыкуются, если для начала металлочерепицу «прихватить» через 1–2 ряда и далее окончательно зафиксировать стыковочный ряд.

По другой технологии к состыкованным нижним листам пристыковывают верхние. Место стыка четырех профилей получается утолщенным. Чтобы исправить этот недостаток либо слегка выпрямляют капиллярную канавку, она расположена под штамповочной линией, либо просто срезается часть угла.

Если перекрывается треугольный скат, то началом монтажа становится его середина. Выполнив одинаковую разметку ската и профиля, осевые линии совмещают, затем профиль закрепляют вблизи конька. Последующие листы монтируют по направлению торцов по одной из предыдущих технологий.

Схема монтажа металлочерепицы со скрытым креплением ↑

Среди современных моделей металлочерепицы есть образцы, для которых предполагается скрытое крепление с использованием шурупов с пресс-шайбой. Учитывая что метизы не видны на лицевой поверхности покрытия, в этом случае подойдут и оцинкованные саморезы любого цвета, в том числе и самые дешевые – неокрашенные.

Главное отличие данного способа монтажа – отсутствие сквозных отверстий на покрытии кровли, поскольку вкручивание саморезов проводят в специально предусмотренные для этого пазы. Что же касается соединения отдельных листов, то для их соединения используют принцип зацепления за монтажный выступ, причем саморезы в этом случае оказываются скрыты очередным листом. Такой тип профиля обеспечивает большую прочность и герметичность покрытия крыши.

Дополнительную информацию по теме можно почерпнуть, посмотрев про укладку металлочерепицы в видеоинструкции.

Технология укладки металлочерепицы на крышу

Монтаж листов металлочерепицы своими руками – весьма ответственная задача, поэтому в большинстве случаев ее доверяют опытным специалистам. Однако, если вам доводилось выполнять те или иные строительные работы, то после небольшой теоретической подготовки справиться с укладкой кровельных листов вы сможете самостоятельно.

Инструкция по монтажу металлочерепицы своими руками

  1. Необходимо следить, чтобы обладающие высокой парусностью листы металлочерепицы не разносило ветром в ходе работ.
  2. Подачу листов металлочерепицы к месту монтажа следует осуществлять с помощью деревянных направляющих.
  3. При перемещении по уже уложенным листам мастер должен быть обут в обувь с мягкой подошвой, опираться только на носки и ставить ноги только во впадины между гребнями металлочерепицы, причем ноги должны постоянно находиться в разных впадинах.
  4. Раскрой листов на месте выполняют с применением электрических высечных или ручных ножниц, использование «болгарки» приведет к разрушению защитного слоя.
  5. Касаться металлочерепицы можно только в защитных рукавицах. При использовании режущего инструмента мастер обязательно должен одеть защитные очки.
  6. Отверстия под саморезы необходимо сверлить на расстоянии 10-15 мм от линии штамповки во впадине между волнами.

Этапы работ по укладке металлочерепицы

1. Устройство обрешетки.

Обрешетку набирают из обрезной доски сечением 100х25 мм. Первый ряд обрешетки фиксируется на расстоянии 250 мм от карнизной доски. Последующие доски обрешетки набиваются с шагом, соответствующим длине листа металлочерепицы (в стандартном варианте – 350 мм).

2. Выбор направления укладки.

Направление движения во время монтажа кровельных листов зависит только от личных предпочтений мастера. Следует только учитывать, что при укладке металлочерепицы справа налево каждый новый лист укладывается поверх предыдущего (справа налево – под предыдущий).

3. Крепление листов.

Для того, чтобы стыковка листов осуществлялась надлежащим образом, их крепят в следующем порядке:

Схема укладки листов металлочерепицы

Схема укладки листов металлочерепицы см. картинку выше для двухскатной и вальмовой кровель.

А) Сначала лист фиксируют небольшим количеством саморезов, устанавливаемых через 2 ряда.

Б) Убедившись, что лист уложен правильно, закручивают остальной крепеж.

В) На заключительном этапе завинчивают ряд стыковочных саморезов.

Некоторые советы по технологии

6- гидроизоляция, 8 – кровельный саморез, 11 – обрешетка, 12 -ветровая планка, 16 – ветровая доска

1. Листы укладывают блоками по четыре штуки одним из следующих способов:

А) Сначала стыкуют два первых листа нижнего и верхнего ряда, после чего к ним пристыковываются следующая пара листов, которые также находятся в разных рядах.

Б) Сначала стыкуют два листа нижнего ряда, затем к ним пристыковывают два листа верхнего ряда.

Пока блок укладывается, листы фиксируют одним-двумя саморезами. Когда правильность установки всего блока проверена, листы прикручивают окончательно, после чего приступают к монтажу следующего блока. Получившееся после стыковки всех листов утолщение в центральной точке блока устраняется срезкой части угла или выпрямлением капиллярной канавки, находящейся ниже линии штамповки.

2. Соединение между собой торцевых планок осуществляют по отбортовке или с минимальным нахлестом в 20 мм.

3. Не допускается встраивание фартука мансардного окна в надрез металлочерепицы, в противном случае по краю надреза будут наблюдаться протечки.

4. Перед установкой коньковых планок следует выполнить операции, обеспечивающие подкровельную вентиляцию:

А) при небольших уклонах скатов между планкой конька и кровельными листами закрепляют аэроролик, препятствующий задуванию снега под конек;

Б) в случае наличия в коньке вентиляционных отверстий устанавливают уплотнитель.

5. Начинать монтаж конька следует с торца, устанавливая его на торцевые планки с выступом в 2-3 см. Детали плоских коньков необходимо крепить с нахлестом, полукруглых – по линиям профиля.

Укладка металлочерепицы на скаты вальмовых крыш

1. Перед укладкой кровли из металлочерепицы на трапециевидные и треугольные скаты вальмовых крыш двух сторон накосных стропил устанавливают дополнительные бруски и только потом устанавливают карнизную доску и фиксируют обрешетку.

2. Расстояние между подрезанными боковыми листами соседних скатов не должно превышать 100 мм.

3. Коньковые планки следует подгонять в соответствии с углами хребтов.

4. В конек с полукруглым профилем устанавливается заглушка из пластмассы. Прямой конек следует обрезать в соответствии с углами между скатами.

5. В ендовах стропильную систему следует укрепить дополнительными досками.

6. Устанавливают с нахлестом в 200-300 мм планки ендов, двигаясь снизу вверх.

7. Ниже линии карниза нижнюю планку ендовы подрезают, после чего по ней делают отбортовку.

8. Под коньком и под отбортовкой ендов устанавливается универсальный уплотнитель.

Расчет нахлеста металлочерепицы и тонкости монтажа

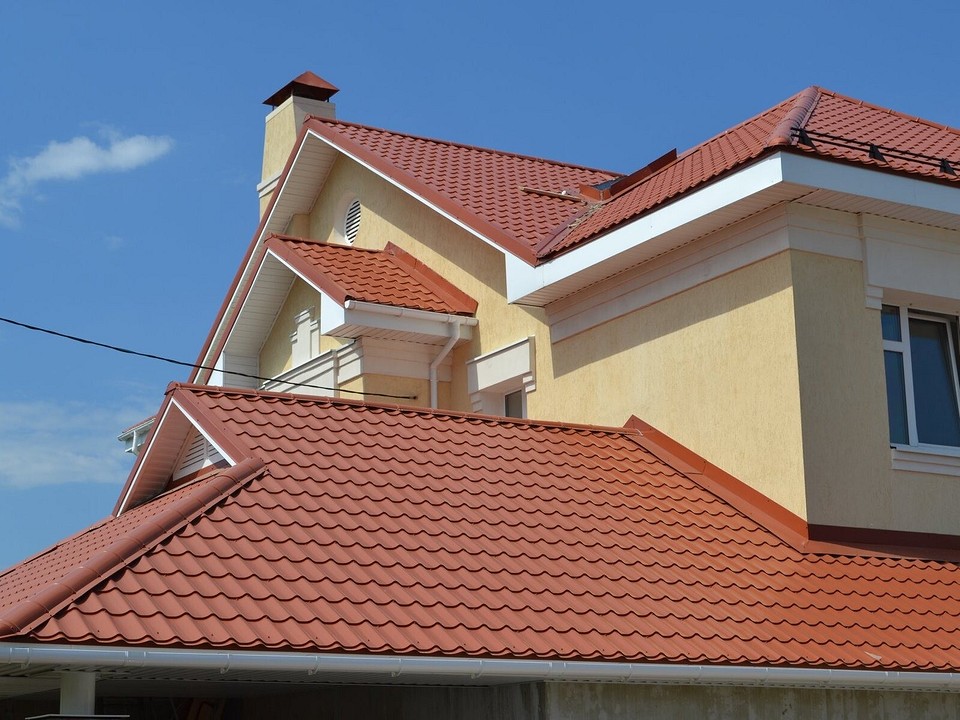

Металлочерепица сегодня представляет собой наиболее востребованный кровельный материал. Благодаря своим техническим характеристикам такое покрытие позволяет использовать его на крышах любой конфигурации. А поэтому мастера часто задаются вопросом, какой нахлест металлочерепицы должен быть при ее укладке. Обо всех нюансах укладки кровельного металлочерепичного материала в статье ниже.

Металлочерепица: определение и принцип производства

Кровельный металлочерепичный материал — это тонколистовое стальное покрытие, толщина которого составляет всего 0,4-0,6 мм. А для усиления прочностных характеристики и защиты материала от внешних факторов на тонкую сталь наносят оцинкованный состав, а затем и полимерный декоративный слой. В составе полимера имеется пигмент, который и придает мталлочерепице определенный цвет.

Такое кровельное покрытие отличается рядом достоинств:

  • Привлекательность эстетическая;
  • Долговечность;
  • Простая укладка листов металлочерпицы;
  • Легкий вес покрытия (всего 4 кг/м2).

Расчет необходимого количества кровли

Перед началом кровельных работ необходимо изначально просчитать, сколько листов покрытия потребуется. В противном случае есть риск необходимости докупать профиль, а это грозит как минимум простоем в работе, максимум — приобретением покрытия из другой партии. В этом случае оттенок может значительно отличаться, что будет смотреться на крыше не очень привлекательно.

Итак, если крыша имеет простую конфигурацию (двухскатная), то достаточно выяснить площадь ската и поделить ее на полезную площадь одного листа материала выбранного производителя. При этом всегда нужно учитывать, что при устройстве самого первого (нижнего) ряда металлочерепицы нужно делать карнизные свесы около 5-7 см (чтобы они на треть закрывали ширину водосточной системы).

В свою очередь полезная площадь одного листа металлочерепицы представляет собой умножение размеров (длину и ширину), из которых предварительно вычитают глубину нахлестов по вертикали и горизонтали. Как правило, при укладке сплошного листа внахлест по длине накладка равняется 15 см. Если же есть необходимость укладывать металлочерепицу горизонтальными рядами, то нахлест листов металлочерепицы по горизонтали делают по ширине. Он уже зависит от угла уклона ската и варьируется в пределах 10-15 мм.

Важно: чем круче уклон ската, тем меньшим может быть нахлест. Чем меньше угол уклона, тем большим должна быть накладка.

Что касается крепежей для укладки профиля, то здесь считают по 6-8 саморезов с уплотнительной шайбой на м2 покрытия.

Читать еще:  Стропильная система сложной крыши с ендовой

Проверка геометрии скатов

Чтобы все ряды профиля лежали идеально ровно и создавали монолитное покрытие, необходимо проверить ровность скатов крыши. Их выверяют по диагоналям. Если есть какие-либо перекосы, то их выравнивают с помощью обрешетки.

Также при укладке профильного покрытия стоит учитывать и угол уклона крыши. Для металлочерепицы он должен быть не менее 14 градусов. Максимальный уклон чаще всего не регламентируется, но здесь стоит учитывать климатические особенности региона:

  • Так, для северных краев, где преобладает большое количество снежных осадков, уклон скатов должен быть не менее 30 градусов.
  • В ветреных же регионах лучше делать крышу не такую крутую. Здесь достаточно будет 15-20 градусов.

Установка карнизной планки

Этот элемент металлочерепичной кровли монтируют в первую очередь по карнизному свесу. Ее крепят с использованием специальных саморезов при расположении шага 30 см.

Важно: планку нужно укладывать по длине с натяжением, чтобы не было слышно дребезжания ее на ветру. При этом не забывайте делать нахлесты 5-10 см, чтобы вода не попадала на древесину обрешетки.

Монтаж внутренних ендов и фартуков

Если металлочерепица укладывается на шатровую или вальмовую/ломаную крышу, то в первую очередь нужно оформить ендовы. Для этого в области ендовы делают длинную сплошную обрешетку. Ее тщательно гидроизолируют и уже затем крепят к ней внутренний готовый фартук. Его также кладут элементами и формируют нахлест у металлочерепицы. Какой перехлест должен быть в этом случае? Ответ прост — 7-10 см по направлению фартука снизу вверх.

Если металлочерепица будет примыкать к трубам, то по ним тоже нужно запускать внутренние фартуки с обязательной герметизацией стыков.

Монтаж металлочерепицы

Перед тем как начать монтаж кровли, ее листы нужно поднять на крышу. Для этого используют специальные лаги. Материал можно поднимать стопками по 5-6 листов, предварительно связав их, чтобы не было трения между листами.

Совет: после монтажа покрытия нужно сразу снять с него защитную пленку. Иначе потом под солнцем она нагреется и демонтировать защиту будет сложно.

Укладку материала выполняют длинными листами, продвигаясь справа налево или слева направо. Если движение листов профиля осуществляют вправо, то каждый следующий лист накрывает предыдущий с нахлестом 15 см. Если же кровля движется влево, то каждый следующий лист подкладывают под волны предыдущего также на 15 см.

Первые два-три листа материала нужно сначала выложить на крыше и зафиксировать в верхней коньковой части с помощью одного самореза на один лист покрытия. Затем листы выравнивают по карнизу и нахлестам и уже надежно фиксируются друг с другом. И только после этого стоит ввинчивать остальные крепежи по всей площади профиля.

Если монтаж металлочерепицы проводят в два горизонтальных ряда, то в этом случае необходимо сначала зафиксировать один профиль и выровнять его по торцу ската и по его карнизу. Затем сверху с нахлестом 10-15 см укладывают второй лист вертикального ряда. Его также выравнивают и прихватывают с нижним и в коньковой его части. Далее кладут нижний лист второго столбца профиля с обязательным нахлестом по отношению к первому профилю. Его выравнивают и соединяют саморезом с первым листом. И наконец, укладывают второй лист столбца и после выравнивания соединяют его с третьим и вторым. И только потом все четыре листа привинчивают к обрешетке.

Монтаж листов на треугольный скат

Чтобы правильно уложить металлочерепицу на треугольные скаты, действовать нужно несколько по другому. Так, по нижнему карнизу ската необходимо отметить центр и провести его к вершине. Теперь на листе профиля также выявляют центр и теперь укладывают лист так, чтобы центры совпадали. В дальнейшем, продвигаясь от центрального профиля, укладывают остальные пласты кровли вправо и влево от него. Нехлесты здесь делают по приведенному выше принципу.

Важно: при этом способе укладки придется резать материал. Для более быстрого и легкого реза используют самодельный инструмент черток, собранный в форме прямоугольника на шарнирах из досок шириной 10 см. Расстояние между врутренней стороной левой доски и наружной стороной правой должно составлять 1,1 м. Таким инструментом можно метить профиль непосредственно на крыше.

Советы и рекомендации по укладке металлочерепицы

Некоторые мастера допускают ряд грубых ошибок при проведении кровельных работ. Чтобы все сделать правильно, следует избегать таких действий:

  • Резка профиля болгаркой. Такое обращение с кровлей сильно прогревает металл, а значит, защитное полимерное покрытие отстает от стали. После этого кровля ржавеет и портится.
  • Несоблюдение шага обрешетки. Как правило, он должен быть равен шагу волны кровли.
  • Применение саморезов без уплотнителя. Такой монтаж в скором времени приведет к протечкам и порче материала.
  • Ввинчивание саморезов произвольно. Здесь стоит знать, что крепежи монтируют только в прогиб волны, чтобы таким образом достать до досок обрешетки.
  • Хождение по профилю в грубой обуви. Желательно передвигаться по уложенному покрытию в обуви с мягкой подошвой и при этом ступать на прогибы волны профиля. Во-первых, это самое жесткое место в кровле, а во-вторых, под этими местами располагаются доски обрешетки.

Соблюдение этих простых рекомендаций позволит сделать крышу из металлочерепицы не только красивой, но и надежной и долговечной.

Как самому установить ендова на крышу из металлочерепицы

Металлочерепица позволяет быстро и недорого выполнить кровлю. Ее рекомендуется монтировать по технологии, поскольку она представляет собой конструктор с комплектом крепежных и доборных деталей. Одним из этапов укладки является ендовый узел.

  1. Что такое ендова?
  2. Варианты оформления разжелобка
  3. Пошаговая технология монтажа

Что такое ендова?

Тупые углы, образованные двумя сопряженными скатами, называют разжелобком. Для рабочих места ендов, конька, ребер, примыканий пирога будут наиболее сложными и ответственными участками. Проблема состыковки внутренних тупых углов появляется в крышах сложной формы, которые имеют больше двух щипцов. Любые углы пересечения плоскости кровли – это разрыв сплошного покрытия, в нем собирается вода. Линия стыка имеет более пологий угол, в зимний период в нем всегда будет скапливаться снег. Эти участки несут наибольшую нагрузку и считаются самым уязвимым местом в плане протечки.

Принцип оформления стыков сводится к обустройству желобка, который собирает и отводит воду. Эта деталь называется нижней ендовой. Представляет собой узкий лист металла с цинковым или полимерным слоем. Монтируется вдоль наклонной стропилы ендовы. Чтобы вода не попала в подкровельное пространство, по длинным сторонам выполнена отбортовка. Кроме сбора воды и препятствования ее проникновению под металлочерепицу за бортики зацепляются кляймеры крепления желоба к контрообрешетке. После укладки материала стык может быть закрыт декоративной (или внешней) ендовой.

Варианты оформления разжелобка

Способ состыковки покрытия определяет тип стыка:

1. Открытый. Края черепицы подрезаются ровно по линии не встык, а с зазором, оставляя центральную часть нижнего профиля видимой. В качестве ендовы для металлочерепицы для сбора воды применяется лист металла с полимерным защитным слоем в тон с цветом крыши. От монтажника потребуется точность подрезки по линии. На внутреннюю кромку черепицы на ендове устанавливают декоративные уголки. С их помощью разжелобок приобретает эстетически законченный вид и закрывается щель между металлочерепицей и отбортовкой нижней ендовы, в которую может проникнуть мусор.

2. Закрытый. Неровности кромки элементов на разжелобке перекрываются верхней планкой декоративной ендовы. Используется чаще, поскольку нет необходимости проводить идеально ровную подрезку покрытия. На профиле для нижней планки ендовы можно сэкономить: берут более дешевые оцинкованные листы металла без полимерного слоя, но подобная экономия не оправдана. Металл с гальваническим или анодированным защитным слоем недолговечный, а заменить его непросто. Понадобится разбирать крышу, что в итоге повлечет огромные затраты средств и времени.

3. Переплетенный. Выполняется только при укладке мелкоформатного или гибкого кровельного материала. При работе с металлочерепицей не используется.

Пошаговая технология монтажа

Производители рекомендуют руководствоваться стандартными правилами, которые гарантируют герметичность внутренних стыков смежных скатов.

1. Гидроизоляция и контробрешетка.

Нижнюю ендову правильно монтировать одновременно с укладкой гидроизоляции по стропилам смежных скатов и набивкой контробрешетки. Изоляцию выбирают в зависимости от теплопроводности покрытия. Для металлочерепицы лучше подходит антиконденсатная или супердиффузная пленка. Полосы раскатываются горизонтально и обрезаются так, чтобы они перекрывали ендову и заходили на соседний скат. По стыкам пленка склеивается двухсторонним скотчем. Предложенная технология позволяет обходиться без дополнительной полосы гидроизоляции, которая является обязательным элементом ендового ковра при работе с традиционными кровельными материалами.

Рейки контробрешетки подрезаются с заходом на проем расположения листа ендовы на 10-15 см. Разметка выполняется по размеру ширины купленного желобкового профиля. В образовавшейся нише вдоль накосной стропилы уголком набивают рейки контробрешетки на каждом скате.

На скатах контррейка набивается поверх гидроизоляции, а на ендовом стыке пленка накладывается на контробрешеточную рейку с заходом на смежный скат. Укладка косичкой позволяет надежно защитить стык от проникновения влаги. Прибивается степлером к внешней боковой или верхней поверхности контрреек.

После монтажа нижнего профиля ендовы его загибы не должны упираться в обшивку кровли. Обрешеточный брусок под ендовую планку и на скатах делается на разном уровне. Если кромка желобка будет выступать над несущим каркасом, металлочерепица не ляжет плотно на рейку.

Размер ступеньки между верхней поверхностью обрешетки ендовы и скатов должен быть равен высоте отбортовки листа нижнего разжелобка. На контррейках, набитых на стропила, по разметке при помощи стамески выбираются пазы глубиной 1 см для утапливания обрешеточной доски. Производитель рекомендует применять в качестве несущей рейки для нижнего профиля широкие (100 мм) доски, которые станут альтернативой сплошной обрешетке. Они будут прочной основой для металлического желоба и не дадут ему провисать при нагрузках от скопившегося снега.

3. Нижняя ендова.

Крепится после установки капельника и отливов водосточной системы, но перед прикручиванием металлочерепицы. Нижний край плиты подрезается по форме угла. На краях делают аккуратную отбортовку, что сделает ее эстетически привлекательной. Ендова позиционируется так, чтобы она выходила на горизонтальный желоб водостока на 2 см.

Закрепляются листы при помощи кляймеров к контробрешетке. Крутить саморезы через плиты категорически запрещается. Целостность нижней ендовы – гарантия отсутствия протечек.

Если длина разжелобка больше размера стандартных листов, продольную состыковку делают путем нахлеста в 10 см. Установка нескольких планок выполняется снизу вверх. Каждая последующая накладывается на нижнюю. В участках сочленения допускается вкручивание саморезов через профиль в контробрешетку только по верхнему торцу, который перекрывается нахлестом верхнего элемента. По окончании бортики прижимаются (выравниваются) до уровня обрешетки.

4. Приклеивание уплотнителя.

Форма металлочерепицы не позволит ей плотно прилегать к прямой отбортовке желобка. В подкровельное пространство будет попадать мусор и влага. Важным элементом технологии монтажа нижней ендовы является боковой уплотнитель (в виде клейкой ленты). Размещается вдоль бортиков профиля изнутри с двух сторон. Продается бобинами и крепится цельным куском по всему периметру нижней ендовы. Мягкий и упругий материал ленты повторяет волнистое покрытие и закрывает образовавшиеся щели.

5. Установка верхней декоративной планки и уголков.

После завершения укладки металлочерепицы внешний вид разжелобка не будет выглядеть законченным. Для эстетического оформления ендовы размещают планки или уголки. Они крепятся при помощи оцинкованных саморезов с резиновыми прокладками к металлопрофилю в верхнюю волну. Уголки монтируются вдоль каждой кромки, оставляя нижнюю ендову крыши открытой.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
