Устройство карниза крыши из металлочерепицы

Устройство крыши из металлочерепицы

В отрасли строительства металлочерепица, за годы применения зарекомендовал себя как универсальный надежный и доступный для застройщиков материал. Устройство крыши из металлочерепицы довольно трудоемкий процесс но эффект получаемого качества соответствует потраченным усилиям при производстве.

Содержание

  • Комплект материалов необходимые для изготовления крыши из металлочерепицы
  • Расчет материала на покрываемые плоскости
  • Процесс монтажа крыши из металлочерепицы
  • Устройство дополнительной вентиляции кровли
  • Гидроизоляционный слой
  • Монтаж кровельных листов
  • Монтаж дополнительных элементов
  • Выводы для применения

Металлочерепица применяется в качестве кровельного покрытия для скатных крыш с углом наклона не менее 14 градусов. От правильной укладки и соблюдения норм, предусмотренных для изготовления крыш такого рода, зависит длительность и гарантированное качество эксплуатации. Проведение кровельных работ лучше доверять квалифицированным в этом направлении специалистам, но для каждого застройщика необходимо знать некоторые основы возведения кровли из металлочерепицы.

Комплект материалов необходимые для изготовления крыши из металлочерепицы

Для строительства крыши с покрытием металлочерепицей необходим материал:

Листы металлочерепицы от выбранного по рекомендациям производителя стандартного размера

Деревянный брус для изготовления каркаса крыши и обрешетки под покрытие металлочерепицей

Дополнительная фактура(ендовы, коньковые элементы, снеговые уловители)

Мембранная паровая и гидроизоляция

Утеплитель из минеральной ваты(по необходимости)

Для приобретения материалов необходимо провести расчеты согласно конструктивным чертежам изготавливаемой крыши.

Расчет материала на покрываемые плоскости

Чтобы рассчитать размер металлочерепицы для крыши необходимо общие размеры покрываемых плоскостей разбить на геометрические фигуры (параллелограммы, трапеции, треугольники) получить их полезную площадь и суммируемый результат будет являться необходимым количеством материала для покрытия.

Металлочерепица как материал представляет собой рифленые рисунком оцинкованные листы размером по ширине 1.15 – 1.20 метра и по длине с варьирующимся размером от 0.5 до 6 метров. Принятый, для удобства работы строителями, стандарт кровельного материала имеет четкий обозначенный размер длинны, равный 4,5 метра. Следует всегда учитывать, что при монтаже листы ложатся внахлест друг друга и для расчета материала нужно учитывать полезную ширину листа.

Нахлест, при монтаже листов металлочерепицы – это принцип, по которому укладываются кровельные материалы для избегания попаданий внутрь помещения сточных вод возникающих результате выпадения атмосферных осадков. Расстояние нахлеста по ширине листа принято 8- 10 см. и 10 – 15 по длине.

Процесс монтажа крыши из металлочерепицы

схема устройства крыши из металлочерепицы

Чтобы понимать, как правильно накрыть крышу металлочерепицей необходимо знать порядок проведения работ и строительные нормативы относительно изготовления крыш. Первым и самым основным является монтаж стропильной системы, конструктивный элемент которой является несущим скелетом крыши любого здания. Для проведения расчета, от которого зависит правильность сборки ферм (конструктивные элементы стропильной системы) необходимо привлечения специалиста этой области. Сделанный расчет согласно правилам и нормам не позволит проседанию под давлением тяжелого кровельного материала и соответственно значит, продлит срок эксплуатации.

Для сборки каркаса обычно применяются деревянные балки, за исключением изготовления скелетов для кровли из легко несущих металлических профилей. Древесные балки должны соответствовать норме содержания влаги не более 22%, и подбираются по размерам 150х50 либо 100х50 в исключительных случаях, где прямое расстояние без дополнительной опоры не превышает 3метра.

Перед началом использования древесину необходимо обработать антипиреновым и антисептическим раствором для продления ее эксплуатационных свойств и получения норм соответствия пожарной безопасности.

Каркасы скатов кровли собираются согласно расчетам с расстановкой стропильной балки на расстоянии 60-80 см, на которые следующими этапом монтируется обрешетка крыши под металлочерепицу из бруса размером 50 х50 мм. на расстоянии 25 – 30 см друг от друга. Изготовленные каркасы в обязательном порядке проверяются по размерам диагоналей плоскостей и покрываются дополнительно ковром гидра и пароизоляции.

Устройство дополнительной вентиляции кровли

Для предотвращения появления процессов гниения древесины и появления очагов коррозии устройство крыши из металлочерепицы предусматривает обязательное применение конструктивных особенностей по изготовлению дополнительного продувания пространства между ним и кровельным материалом из металла. Из строительной практики и законов физики известно, что приток воздушных потоков для проветривания крыш любого характера происходит от карниза и выход потоков происходит сквозь отверстия в коньке. Согласно требованиям СНиП площадь зазоров для вентиляции должна соответствовать соотношению 1 к 100, что означает площадь отверстий для продувания на 100 м. кВ. кровли должно соответствовать 1 кв. метру.

Немаловажной часть процесса монтажа крыши является монтаж карнизной доски, которая придает конструктивную жесткость и место для крепления атрибутов водосточной, системы, а так же для отделки карниза декоративными материалами для придания эстетического вида. Согласно показателям простейших строительных норм приведенных выше при обшивке свеса карниза необходимо устройство вентиляционных решеток для беспрепятственного доступа воздуха.

Гидроизоляционный слой

Укладка металлочерепицы на крышу предусматривает изготовление дополнительного слоя гидроизоляции, который предотвращает влаги через вентиляционные отверстия и места неплотной стыковки листов металлочерепицы между собой. Благодаря ковру изоляции, изготовленному из мембранных пленок, балки каркаса всегда защищены от влаги и пар который возникает при разнице температур беспрепятственно уходит из конструкции крыши сквозь отверстия между листами и коньком.

Для изготовления подобного слоя используется несколько видов мембранных пленок на основе полимерного полиэтилена с особыми конструктивными характеристиками. При применении утепляющих материалов рекомендовано использования двух контурной укладки между кровлей и балками и между утеплителем и кровлей для получения полноценного проветривания этих материалов.

Монтаж кровельных листов

Последним этапом кроем крышу металлочерепицей. Для удобства кровельные листы раскраиваются согласно размерам плоскостей и поднимаются для монтажа на подготовленный скелет будущей крыши здания. Для того чтобы не повредить металлочерепицу, в частности композитный слой покрытия процесс перемещения по ней должен быть предельно осторожным. Укладку необходимо начинать с первого листа, который необходимо выставить ровно по направлению свеса карниза от наиболее удобного места желательно с отсутствием обрезки листа.

Листы закрепляются к рейкам обрешетки с помощью шурупов – саморезов. Закрепление рекомендуется производить между волнами для получение максимального эффекта скрепления и избегания механических повреждений в виде изгибов и выемок на листе.

При нарезке листов категорически запрещено применение болгарки, которая нагреванием при трении вызывает повреждение композитного покрытия и способствует появлению очагов коррозии ведущих к разрушению кровельного материала. Для порезки необходимых конфигураций и размеров листов рекомендуется применение вырубных электрических ножниц или электролобзика с полотном для резки металла. Полученные оголенные участки срезов перед монтажом необходимо обработать краской.

Монтаж дополнительных элементов

По окончанию монтажа листов элементы внешних углов и конька. При установке этих элементов необходимо проконтролировать целостность под кровельной изоляции, и при наличии разрывов повести работы по дополнительному соединению с помощью отдельно нарезанных элементов из водоотталкивающей мембраны.

Для больших площадей скатов кровли обязательным порядком необходим монтаж дополнительного элемента – снегоуловителя. Он необходим для защиты от падения льда и крупных глыб снега, скопившихся на крыше которые могут нанести повреждения водосточной системе либо человеку находящемуся вблизи сползания.

Выводы для применения

Зная столь нехитрые тонкости устройства крыши из металлочерепицы, каждый застройщик сможет проконтролировать качество работ проводимых специалистами строительной отрасли. Правильно и качественно изготовленная кровля помещения поможет на многие годы забыть о задуваниях сквозняков и затеканиях влаги, следствием которых является сырость в жилом помещении и естественным образом разрушение отделки интерьера.

Видео урок по монтажу крыши из металлочерепицы:

Крепление металлочерепицы на крыше саморезами

Установка металлочерепицы должна выполняться по определенной технологии. Важно не только правильно сделать раскрой листов, но и подобрать соответствующие расходные материалы.

Точные сведения можно подчерпнуть из рекомендаций производителя, но для общего ознакомления с методикой необходимо знать основные правила монтажа.

Выбираем качественный крепеж

Металлочерепица крепится к обрешетке, которая имеет определенный шаг расположения досок и брусьев. Фиксация листов выполняется с помощью саморезов с шестигранной головкой и уплотнительной шайбой, которая нужна для герметизации места крепления.

Для выполнения работ потребуются следующие типы метизов:

  • 4,8х20 мм — для соединения листов металлочерепицы между собой;
  • 4,8х29 (35) мм — для фиксации кровельного материала к обрешетке. Длина зависит от толщины доски обрешетки;
  • 4,8х50 мм или 4,8х70 мм — для монтажа доборных элементов.

На поверхность крепежа для защиты от воздействия влаги и разности температур наносится защитное покрытие, с помощью гальванического метода. При этом образуется слой из цинка, который уменьшает вероятность появления ржавчины. Слой краски наносят порошковым методом.

Цвет саморезов подбирается согласно цветовой гамме кровли.

Как правильно крепить к обрешетке, усилие затяжки

Для выполнения монтажа понадобится аккумуляторный шуруповерт с функцией ограничения усилия затяжки и магнитная насадка для фиксации головки шурупа.

Перед началом установки рекомендуется рассчитать оптимальную степень затяжки. Для этого берутся обрезки металлочерепицы и доски. Усилие должно быть таким, чтобы после закрутки резиновая прокладка выступала за края шайбы на 1-2 мм.

В процессе необходимо контролировать отсутствие следующих дефектов:

Чрезмерное усилие. Увеличивает вероятность деформации кровельного материала, может привести к проворачиванию метиза в обрешетке и ослаблению монтажного узла;

Недостаточное усилие. Прокладка не выступает за края шайбы, тем самым не обеспечивая гидроизоляцию отверстия. Возможно смещение листа при сильных порывах ветра, появление шума.

После этого можно приступать к составлению технологической схемы крепления металлочерепицы к крыше.

Схема расположения саморезов

Согласно рекомендациям от производителей для расчета количества крепежа, можно общую площадь кровли умножить на семь. Для монтажа доборных планок следует их общую длину умножить на восемь.

Правила фиксации металлочерепицы между собой и к обрешетке (смотрите схему на рисунке):

  1. Крепление по карнизу — через волну, отступив 60 — 70 см от края листа;
  2. Со стороны торцевой доски — в каждую волну;
  3. Фиксация листов друг с другом выполняется в районе вертикального перехлеста на спаде волны;
  4. По линии конька — через волну;
  5. По скату — саморезы распределяются равномерно, через волну и через ряд.

Все саморезы вкручивается в прогиб волны, в месте прилегания металлочерепицы к обрешетке.

Порядок монтажа и крепление листов на крышу

Если в конструкции крыши есть ендовы – сначала выполняется монтаж на сплошную обрешетку нижней планки. Места выхода вентиляционных труб и отопительных дымоходов дополнительно прокладываются теплоизоляцией.

Раскрой листов делается по схеме расположения. Для этого понадобится электропила с дисковым резцом, ножницы по металлу.

Во избежание температурного воздействия на металлочерепицу нельзя делать ее обработку инструментом с алмазным или абразивным напылением. Это может привести к повреждению защитного слоя.

  1. Крепеж карнизной планки-капельника с нахлестом 10 см и шагом саморезов 30 см. Она необходима для защиты обрешетки от влаги. Дополнительно монтируется сетчатая вентиляционная лента, свисающая под капельником.
  2. Установка первого листа выполняется в месте, где нет скосов, срезов и подобных конструктивных компонентов.
  3. Последующий лист должен закрывать капиллярную канавку.
  4. Проверяется положение кровельного материала относительно линии карниза.
  5. После укладки 3-4 листов и контроля их положения можно приступать к окончательной фиксации по составленной схеме крепления.
  6. Свес со стороны карниза должен быть не менее 50 мм. При наличии горизонтального водостока металлочерепица перекрывает его верхнюю часть на 1/3.
  7. Для разметки металлочерепицы под треугольные скаты рекомендуется использовать специальный шаблон — «черток». Четыре доски формируют квадрат с помощью шарнирных соединений. Таким образом можно делать разметку листов непосредственно на крыше.

Окончив установку основного кровельного материала, необходимо приступить к монтажу доборных компонентов.


depositphotos

Крепление доборных элементов

Верхняя накладка ендовы должна монтироваться поверх металлочерепицы с шагом 30 см. Для защиты мест примыкания к дымоходным трубам, конструктивным элементам кровли, устанавливается планка. Между ней и металлочерепицей клеится пористый уплотнитель. Дополнительно можно использовать кровельный герметик.

Ветровые планки монтируются к торцевой доске от нижнего края вверх. Величина нахлеста составляет 10 см, а шаг крепления – 35 см.

Для установки конька необходимо специальное крепление, монтируемое с шагом 50-60 см. На этом этапе важно проконтролировать высоту расположения всех компонентов. Поверх монтажных элементов устанавливается коньковый брус.

Листы металлочерепицы из соседних скатов не должны соприкасаться друг с другом. Это необходимо для обеспечения вентиляции. Во избежание попадания влаги в вентиляционный зазор крепится бутил-каучуковая защитная лента или пористый уплотнитель. Затем можно устанавливать коньковые планки.

Карнизный свес

  • Кровельные Материалы
    • Битумная черепица
    • Керамическая черепица
    • Цементно-песчаная черепица
      • BRAAS
        • БРААС Франкфуртская
        • БРААС Таунус
        • БРААС Янтарь
        • Рекомендации по монтажу Braas
          • Вентиляция кровли.
          • Порядок устройства черепичной кровли
          • Устройство и монтаж контробрешетки
          • Расчет шага и устройство обрешетки
          • Укладка черепицы
          • Правила закрепления черепицы от воздействия ветра
          • Карнизный свес
          • Фронтонный свес
          • Коньки и Хребты
          • Устройство ендовы
          • Устройство примыканий
    • Эксплуатируемые кровли
    • Подкровельные пленки
    • Водосточные системы
    • Вентиляционные выходы на кровле
    • Вентиляция подкровельного пространства
    • Вентиляция холодных чердаков
    • Мансардные окна
    • Чердачные лестницы
  • Фасадные материалы
  • Тротуарная плитка и брусчатка
  • Клинкерные ступени
  • Сухие смеси
  • Материалы для внутренней отделки
  • Системы поверхностного водоотвода
  • Дренаж и гидроизоляция фундамента
Читать еще:  Конструкция односкатной крыши своими руками


Летом 2019 года
Успейте купить облицовочную плитку искусственный камень скалистой фактуры (искусственный камень скалы) по цене со скидкой! Отличный материал для отделки фасадов и цоколей — максимальная износостойкость, превосходный облик. Цена снижена на время проведения акции на 15%!

Приглашаем в наш шоу-рум, где собрана широка коллекция всех моделей и цветов искусственного камня White Hills.

Запросить персональную консультацию у технолога

Устройство карниза кровли с одновременным монтажом водостояной системы и устройством подшивки карнизного свеса.

В параграфе 4 настоящей инструкции мы развернуто говорили о правилах выставления шаговой обрешетки, в том числе и вставлении обрешетки в зоне карнизного свеса.

Напомним, что первый ряд черепицы должен нависать над водосточным желобом примерно на 1/3 от его ширины, а этот вынос регулируется выставлением второго бруска шаговой обрешетки для крепления первого ряда черепицы на карнизе кровли.

Первый ряд черепицы может выходить за край первой обрешетки до 80 мм. Фиксируется саморезами.

ПРАВИЛА ЗАКРЕПЛЕНИЯ ЧЕРЕПИЦЫ НА КАРНИЗЕ КРОВЛИ.

Карнизный свес является одним из наиболее ответственных узлов при строительстве крыши. Конструкция карнизного свеса должна полностью соответствовать техническим требованиям, необходимых для правильной эксплуатации всей крыши: водосбор воды, доступ воздуха в подкровельное пространство, эстетическую привлекательность.

Карнизный свес при устройстве кровли из цементно песчаной черепицы БРААС выполняется всегда с высокорасположенным водосточным желобом (крепление крюков желоба на нижнюю обрешетку).

Не допускается применение конструкции карнизного свеса с низкорасположенным желобом, то есть желобом, расположенным ниже вентиляционного зазора. Наледь, образующаяся в желобе, перекроет доступ воздуха и прекратит вентиляцию подкровельного пространства.

ВАЖНО! Выполняя подшивку карнизного свеса обязательно обеспечить приток воздуха под гидроизоляционную пленку. Вентиляционное сечение продухов должно составлять не менее 200 см 2 на 1 погонный метр карниза.

Чертежи узлов вариантов устройства карнизного свеса

Карниз мансардной крыши с ограждением и снегозадержанием.

Карниз мансардной крыши с двумя вентиляционными зазорами

Карниз мансардной крыши с двумя вентиляционными зазорами

Карниз мансардной крыши с одним вентиляционным зазором

Карниз мансардной крыши с выносом и двумя вентиляционными зазорами

Карниз мансардной крыши с выносом и одним вентиляционным зазором

Карниз мансардной крыши с выносом, вентиляционным зазором и подшивкой свеса

Карниз мансардной крыши с выносом и водоизоляционным ковром для крыши с уклоном более 16 градусов

Устройство кровли из металлочерепицы

Опубликовано: 22 января, 2013

Несущей конструкцией кровли является стропильная система. Следующим шагом после ее сооружения является устройство кровли из металлочерепицы. Уклон ската должен быть не меньше 12 градусов. Особое внимание необходимо уделять транспортировке материалов. Длина кузова должна быть не меньше длинны листов металлочерепицы.

Подготовка и хранение материала

порезка листов металлочерепицы

Листы кладут на ровное устойчивое основание. Для раскроя, при устройстве кровли из металлочерепицы, используют инструменты по резке металла.

  • Электроножницы просечные
  • Ножницы просечные по металлу
  • Ножницы рычажные по металлу (прямые, правые или левые)

По окончанию работ металлические опилки сметают с поверхности. Места повреждений, срезов и сколов защитного слоя, чтобы избежать возникновения коррозии, обрабатывают ремонтной эмалью. Категорически запрещено осуществлять резку листов металлочерепицы болгаркой. Так как рваные края металла впоследствии окисляются и ржавеют.

Листы необходимо сложить на ровное место на одинаковые доски, с шагом пол метра. При хранении металлочерепицы более месяца, листы перекладывают одинаковыми по толщине досками. При этом стопка листов не должна превышать 70 см.

Подготовка к устройству кровли

Во время подготовки кровли под металлочерепицу, стропила проверяют на прямоугольность скатов. Разница двух диагоналей кровли не должна превышать 2 см.

При этом все стропила обязательно должны находиться в единой плоскости. Все элементы конструкции кровли перед монтажом должны быть тщательно обработаны антисептическим средством.

Существует два типа кровли под металлочерепицу – тёплая и холодная. Принципиальное различие тем, что в тёплой кровле теплоизоляцию укладывают между стропил, в холодной – в плоскости перекрытия дома. Вариант монтажа теплой кровельной системы более сложный.

Монтаж гидроизоляции

Гидроизоляцию используют для защиты теплоизоляции от конденсата. Конденсат образуется на внутренней стороне кровельного покрытия при резком понижении внешней температуры. Монтаж гидроизоляции начинают с ендов. Для этого раскатывают рулон гидроизоляционного материала (мембраны) верху вниз на длину ендовы. Затем по стропилам, от карниза с нахлёстом. Стыки мембран, особенно ендовых, необходимо проклеить лентой СП 1. Фиксируют мембрану деревянными брусками контр обрешётки 50 Х 50 мм. Это предусматривает технология устройства кровли из металлочерепицы.

Обрешётка и ендовы

  • По карнизному свесу сначала прибиваем две доски одну по верху другой 50 Х 100 мм.
  • Гидроизоляцию выводим на доски.
  • Поверх спадающих брусков, с шагом равным волне металлочерепицы горизонтально закрепляем обрешётку (доски 32 Х 100 мм).
  • Шаг обрешётки контролируют с помощью специальногошаблона.
  • На коньке набиваем дополнительную доску обрешётки под металлочерепицу на оба ската.

обрешетка под металлочерепицу

По внутреннему излому кровли устраивают ендову. В ендове устанавливают сплошную обрешётку. Сток воды осуществляется по нижним планкам ендовы. Их закрепляют саморезами на предназначенных местах. Стыковку планок делают с нахлестами в 100 мм. Стыки планок герметизируют.

Предварительно размерив и подрезав, укладываем металлочерепицу. Сверху, на стыке листов, (технология кровли металлочерепицей) с помощью кровельных саморезов монтируют верхнюю планку ендовы. Это декоративный элемент, закрывающий наклонный срез листов металлочерепицы.

Планки примыкания и карнизные планки

Монтаж внутреннего фартука, который состоит из нижних планок примыкания, начинаем с нижней стены трубы. Во время установки, нижнюю планку примыкания прикладываем к стенке трубы и отмечаем верхнюю кромку. По намеченной линии пробиваем штробу. Пыль после штробления убираем. Штробу промываем водой.

установка планок примыкания

Края планки, вставленные в штробу, герметизируют и саморезами прикрепляют к обрешётке. Под нижний элемент фартука заводят «галстук» — плоский лист с бортовками, предназначенный для стекания воды. Галстук направляем в ендову или вниз к карнизу крыши. Затем делаем боковые стены трубы, а заканчиваем верхней. Места примыканий наиболее подвержены протечкам. Поэтому, примыкания, в устройствах металлочерепичной кровли, делаем особенно внимательно.

Далее монтируют листы металлочерепицы. Внешний фартук, состоящий из верхних планок примыкания, устанавливают после монтажа металлочерепицы в той же последовательности, как и внутренний фартук. Планки скрепляют с металлочерепицей и между собой саморезами или заклёпками.

Держатели желобов устанавливают до монтажа карнизной планки. Их номеруют и размечают с расчётом уклона всего жёлоба 3 мм на метр. Затем их загибают. Нижнюю доску обрешётки размечают через 50 см для мест держателей жёлоба.

Их устанавливают на отмеченных местах и закрепляют саморезами. На жёлобе делают V – образное отверстие в 10 см для выпускной воронки. При необходимости жёлоб отрезается нужной длины. Жёлоб вставляют и закрепляют в держателях.

Край жёлоба должен перекрывать нижний край карнизной планки для металлочерепицы. Прикрепляют планку карнизную к обрешётке саморезами. Сверху карнизной планки и последней доски обрешётки выводят гидроизоляционную мембрану, фиксируют её соединительной лентой. В местах усиленного стока воды, к примеру под ендовой, на жёлоб устанавливаем ограничитель перелива.

Укладка листов

  • Листы поднимают по одному с помощью ремней или лаг.
  • Лаги устанавливают до земли от края крыши.
  • Если длина листов равна ширине ската, первый лист выравниваем по торцу крыши и карнизу.
  • Крепление осуществляют кровельными саморезами с прокладкой. В прогибах волн, в местах соприкосновения с обрешёткой, саморезы вкручивают зигзагом через волну.
  • Если монтаж идёт вправо, то второй лист подсовывают под края первого.
  • Если влево, то второй накладывается на первый лист внахлёст.
  • При длине листов меньше, чем длина ската, последовательность меняется, и производят их стыковку по длине.

Монтаж планок конька

Планки конька изготавливаются круглые и плоские. Круглые планки комплектуются плоскими и конусными заглушками. Перед установкой, к торцу заклёпками прикрепляется заглушка. Под планку конька укладываем фигурный уплотнитель и фиксируем саморезами через волну черепицы.

По торцам кровли устанавливают планки торцевые. Их привинчивают сбоку кровельными саморезами, а сверху коньковыми.

Если понадобился ремонт кровли из металлочерепицы, то повреждённый лист отсоединяют и снимают. А в место него устанавливается новый.

Технология и устройство кровли из металлочерепицы

В ремонтных и строительных работах владельцы частных домов нередко сталкиваются с обустройством кровельного покрытия. Ввиду доступности и простоты укладки материала самой популярной сегодня является кровля из металлочерепицы. Если придерживаться всех рекомендаций и следовать технологии устройства кровли из металлочерепицы, крыша на долгие года станет теплым и надежным защитником от атмосферных явлений.

Особенности теплой и холодной крыши

По способу утепления крыши из металлочерепицы делятся на теплые и холодные. Они имеют определенные различия между собой, которые обусловливают их строение. Именно от выбранного типа утепления зависит будущий способ кладки металлочерепицы.

Холодная кровля из металлочерепицы предполагает утепление только внутреннего помещения – чердака или пустующей части этажа, находящегося под самой крышей. Теплоизоляция на наружном уровне отсутствует. Это позволяет соорудить такой конструктив скатов, который обеспечит естественную вентиляцию и предотвратит образование конденсата.

Теплая крыша отличается следующими параметрами:

  • имеет несколько слоев теплоизоляции;
  • утепляется как внутренняя часть, так и наружная;
  • может образовываться конденсат, но, чтобы защитить утеплитель от влаги – стелют гидроизоляцию;
  • в качестве утеплителя чаще всего служит базальтовая вата.

Для выведения жидкости наружу применяют паровыводящие мембраны, а в качестве гидроизоляционного материала можно использовать водостойкие полиэтиленовые или полипропиленовые пленки. При этом они должны быть не плотно натянутыми, а провисать для выведения накопившейся воды.

Создание обрешетки

Серьезный и ответственный шаг в формировании кровли из металлочерепицы – конструирование обрешетки, выступающей основанием для будущего каркаса. Сначала возводится контробрешетка, являющаяся основой для балок. Она укладывается перпендикулярно к горизонтальным перекладинам на верхнюю зону стропил, дублируя их расстановку. Расстояние между рейками варьируется от 60 до 90 см.

Не обойтись без установки карнизного основания, роль которого играют доски, зафиксированные у нижнего основания ската крыши. Их высота равна высоте контробрешетки, а ширина – 10 см.

Важно понимать, что технология устройства кровли из металлочерепицы состоит из последовательных этапов:

  • Постройка стропил.
  • Покрытие гидроизолятором.
  • Формирование контробрешетки.
  • Обрешетка.
  • Накладывание металлочерепицы.

Из деревянных брусков размером 5*5 см на контробрешетку накладывается обрешетка в горизонтальном направлении. Шаг обрешетки зависит от типа профиля покрытия, и к каждому виду данного товара прикладывается подробная инструкция с рекомендуемым расстоянием для кладки. Обрешетка под конек должна иметь укрепления в виде двух прибитых досок по обе стороны коньковой планки.

Кровельные ендовы

Кровля из металлочерепицы невозможна без ендовы – стыка смыкающихся поверхностей крыши, основа для которой подбирается из широких досок. Нижняя ендова служит для отведения воды и формируется из оцинкованной стали. Крепится на обрешетку с помощью саморезов. Верхняя ендова выступает в декорирующих целях и скрывает стыки листов с нижней доской. Устанавливается на завершающих стадиях обустройства крыши из металлочерепицы.

Процесс установки ендовы включает:

  • усиление обрешеткой;
  • наличники монтируются на капельники;
  • монтаж планок металлочерепицы снизу вверх;
  • монтаж ендовы вокруг отбортовок;
  • обрезка листов по разметкам;
  • при установке зарезки равняются к основанию киянкой.

Закрепление торцевых планок

На торцах с помощью саморезов закрепляются торцевые планки, служащие не только эстетическим и логическим завершением фасадного материала, но и выполняющие защитную функцию. Так, наличник не дает попасть воде, пыли и сору под край листа металлочерепицы. После установки торцевого ограничителя не страшны и ветровые нагрузки.

Планка фиксируется к торцевой доске кровли из металлочерепицы, а края плотно прилегают к листу профиля. Стандартный шаг фиксации торцевого наличника составляет 50–60 см с нахлестом в 5 и более см.

Фиксация карнизной планки

После прикрепления лобовой доски монтируется карнизная планка, которая и завершает все обустройство карниза из металлочерепицы. Данный элемент производят из такого же материала, что и основное покрытие, а ее толщина не превышает 0,4–0,5 мм.

Визуально эта деталь «садится» на край кровли из металлочерепицы, ее длина составляет 50–60 см. Работником подбирается нужный метраж, после чего крепится таким же способом, как и все остальные колодки.

Читать еще:  Чем утеплить крышу дома дешево

Монтаж коньковых планок

Эти детали препятствуют скапливанию сора и атмосферных осадков под кровельной поверхностью, а также соединяют листы в местах слома двух скатов металлочерепицы. Планки бывают плоские и закругленные, требующие дополнительных заглушек. Под нее следует поместить коньковый уплотнитель, а закрепить их при помощи саморезов с уплотнителем из резины.

Установка снегозадержателей

Российский рынок кровли из металлочерепицы располагает широким ассортиментом снегозадерживающих систем:

  • решетки;
  • трубки;
  • бревна;
  • уголки;
  • бугели.

Все эти элементы призваны задерживать снежные массы, тем самым предотвращая резкое схождение снежной шапки вследствие похолодания.

Обустройство кровли из металлочерепицы обычно происходит с использованием снегозадерживающих трубок. Процесс установки таков:

  • Трубки располагаются параллельно карнизу, с расстоянием от края крыши 40–50 см.
  • Системы целесообразно установить и над окнами мансарды.
  • Размещение происходит в виде стыков либо в шахматном порядке.
  • Если скат крыши превышает 5 м – устанавливается несколько задержателей снега с шагом установки 2–5 м.
  • На металлочерепице трубка крепится в точке присоединения несущей стенки к крыше или выше, к коньку.

Устройство примыканий

Кровельная конструкция из металлочерепицы должна иметь плотные примыкания профиля к дополнительным объектам, имеющим выход на крышу (дымоход, мансардное окно, вентиляционный люк). Это также послужит дополнительной защитой, продлевающей эксплуатационные сроки материала, и лаконично завершит выкладку. Нижнее примыкание с проведенным под него галстуком выводит воду к ендовам. Верхние колодки примыкания крепятся после укладки кровельного покрытия.

Таким образом, обустройство кровли из металлочерепицы своими руками – процесс несложный, но требующий внимания, усердия и безоговорочного выполнения всех правил и технологии.

Видео по теме: Инструкция по монтажу кровли из металлочерепицы

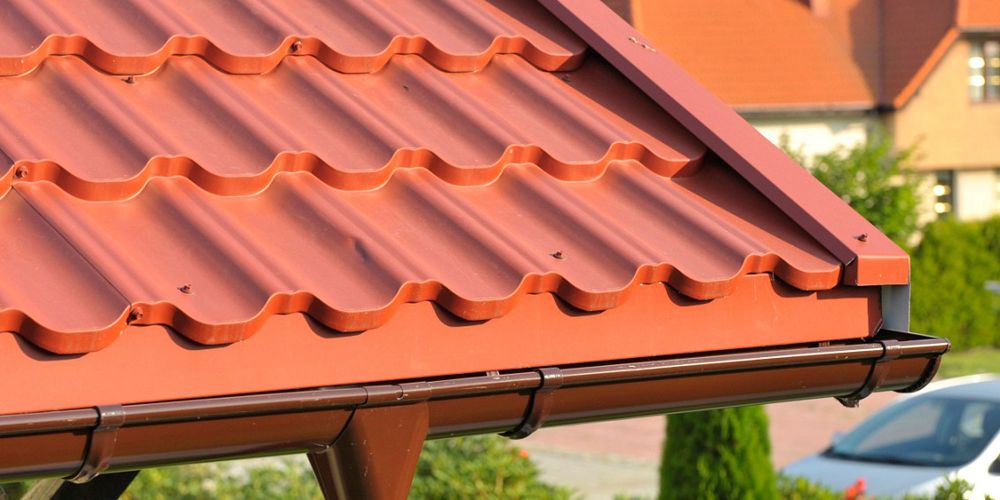

Зачем нужны торцевая и карнизная планки?

Любая грамотно смонтированная кровля предполагает наличие карнизной и торцевой планок. Что они собой представляют и зачем нужны?

Карнизную планку устанавливают по краю ската кровли. Она предназначена для защиты лобовой карнизной доски от воздействия атмосферных осадков и попадания влаги в подкровельный пирог. Торцевая же планка крепится на каждый торец крыши и служит для защиты обрешетки от влаги, а кровли — от повреждения из-за сильного ветра. Именно поэтому она получила свое второе название — ветровая.

Планки обычно изготавливают из стального оцинкованного или пассивированного листа толщиной 0,4-0,5 мм. В качестве защитного покрытия используются те же полимеры, что и для металлочерепицы — пластизол или полиэстер. Исключение составляет планка для композитной черепицы: на нее наносят базальтовую крошку.

Ветровая планка, как правило, выпускается в стандартных размерах, но по желанию заказчика ее параметры можно изменить

Самый распространенный размер карнизной планки для крыши из металлочерепицы — 100×69×2000 мм. Ветровая планка бывает разных размеров, но обычно ее верхняя грань имеет ширину 80 мм, а нижняя — 60 мм.

Монтаж карнизной планки

Доборные элементы крыши из металлочерепицы

Установку карнизной планки в металлочерепичной кровле начинают с монтажа лобовой доски, которую крепят оцинкованными гвоздями к торцам стропильных ног. Альтернативой ей может стать карнизная доска. Разница лишь в том, что карнизная доска служит усиливающей и укладывается сверху на стропила в специально выпиленные пазы, а лобовая доска несет и усиливающую, и защитную функцию, и крепится к торцу стропил.

Прежде чем смонтировать карнизную планку, к карнизной доске или же непосредственно на стропила крепят кронштейны для устройства водосточного желоба. Планку устанавливают внатяжку поверх кронштейнов для водостока и крепят при помощи саморезов к карнизной и/или лобовой доске. Расстояние между саморезами варьируется в пределах 30-35 мм. Прибив одну планку, на нее внахлест (5-10 см) кладут другую. Последнюю планку нужно предварительно аккуратно отрезать по размеру.

Если не использовать при монтаже карнизной планки подкладочный ковер, возможно затекание влаги в подкровельное пространство

Для кровель, покрытых гибкой черепицей, монтаж планки несколько отличается. Здесь важно подготовить основание: ровное, гладкое, сухое и неподвижное. Для этого монтируют ориентированные древесно-стружечные плиты, и фиксируют на основании подкладочный гидроизоляционный ковер. Далее свесы кровли защищают карнизными планками. Их крепят кровельными гвоздями в шахматном порядке в шагом 15 см.

Монтаж торцевой планки

В зависимости от типа используемого кровельного материала торцевая планка монтируется либо перед его укладкой, либо по завершению. Так, например, на металлическую кровлю торцевая планка устанавливается лишь после того, как монтаж металлочерепицы полностью завершен. Тогда как на кровлю из гибкой черепицы торцевая планка устанавливается одновременно с карнизной.

Стык между кровельным покрытием и планкой необходимо тщательно герметизировать уплотнителем

Устройство торцевой планки на металлочерепичную крышу производится следующим образом. Ее устанавливают на высоту волны металлочерепицы выше уровня обрешетки, при этом угол торца крыши должен быть полностью перекрыт. Крепят торцевую планку сверху и по бокам торца крыши саморезами с шагом 45-55 см. При этом верхний саморез входит в металлочерепицу на гребне волны. Планка обязательно должна закрывать верхний гребень волны, чтобы вода не попадала в подкровельное пространство. Монтаж планки ведут по направлению от карниза крыши к коньку. Она должна плотно прилегать к кровле, что позволит избежать дребезжания при сильном ветре. Нахлест при наращивании торцевой планки такой же, как и у карнизной — 5-10 см.

Другие варианты

Сегодня помимо металлических торцевых планок можно встретить большое количество резных деревянных элементов, которые украшают дом и подчеркивают его индивидуальность. Так как резка по дереву сложных орнаментов — довольно тяжелая и кропотливая работа, цена на такую торцевую планку будет на порядок больше, чем на остальные. Некоторые производители предлагают потребителям планки со сложным орнаментом из влагостойкой фанеры, прозрачного и матового акрила, МДФ, ЦСП и OSB плит. В некоторых случаях планку делают из искусственного камня и клееного массива дерева, который подвержен внешним воздействиям окружающей среды намного меньше, чем массив древесины.

Как сделать карнизный свес кровли из профнастила

Когда завершается возведение крыши, то наступает период выполнения подшивки свесов. Ее часто именуют просто подшивкой. Подшивка свеса крыши относится к заключительным этапам монтажа. Она обеспечивает строению окончательный привлекательный внешний вид.

Каждая кровля должна обладать выступами за стены. Именно эта выступающая часть называется свесом.

Свес бывает фронтального или карнизного типа. Фронтальный выступает за фронтоны сооружения в любом типе крыши, а карнизный – это удлиненная сторона ската крыши, выступающая за стены по бокам. Про карнизный свес кровли из профнастила далее.

Конструкция и назначение карнизного свеса

Основной функцией конструкции является защита от осадков, которые стекают с крыши. Именно они играют особую роль. Вся жидкость, стекающая с кровли, движется по скату и попадает в желоб водостока или же сразу на землю. В этом случае, чем лучше жидкость будет отводиться от стен, тем менее они будут намокать даже при значительных ветрах.

Карнизы формируются выступами оснований стропил за стены сооружения. По общепринятым рекомендациям считается, что оптимальным расстоянием карниза является 50-70 см. Если скаты кровли крутые, то эту длину уменьшают, однако в этом случае возможно промокание стен при косом дожде.

На карнизный свес практически не прикладывается нагрузка. Из-за этого чаще всего выпускают не сами стропила, а дополнительный элемент – «кобылки». Они представляют собой отрезки досок, крепящихся к стропилам. Причем допускается их сечение подбирать меньшее, чем стропильное. Кобылки соединяют с помощью брусков обрешетки. По их торцевой стороне подбивается лобовая доска. К ней в последующем будет фиксироваться карнизная планка. По завершении монтажа карнизных планок сооружение каркасной части для подшивания крыши профнастилом считается оконченным.

Карнизные планки свесов – это важные элементы при защите кровельных элементов. Именно они обеспечивают сохранность от влияния влаги деталей из дерева свесов и позволяет обеспечить отвод появляющейся влаги в желоба. Сверху планки в обязательном порядке должна монтироваться мембранная гидроизоляция. Иначе образующийся внутри конденсат не будет попадать в водосточную систему.

Кроме защитных функций от повышенной влажности карнизы необходимы для вентилирования подкровельных пространств. Вентиляция необходима как для помещений с мансардами, так и для пространств, которые не отапливаются.

Поднимающийся с земли воздух, обязан без трудностей проникать сквозь карнизную часть и забирать образующуюся влагу и выходить у конька.

Особенности обустройства

Начинать задумываться о том, какова будет подшивка свеса крыши следует при завершении возведении стропил и когда планируется обустраиваться обрешетка. Конструкция обладает следующими особенностями:

  • До того как свесы подшить и начинать с ними работать, стропильные ноги должны быть выровнены по одной плоскости. Стоит заметить, что эта плоскость должна быть параллельна к плоскости стены.
  • Обшивка в основном производится досками. Внешняя составляющая станет зависеть от того, насколько получится одинаковая ширина на разных участках стены. Если одинаковость ширины не получится соблюсти, то качественной подшивки не получится.
  • Торцы стропильных ног обязаны быть отпилены вертикально. Концы должны зашиваться точно так же, как и вся подшивочная система.
  • По завершении отпиливания торцов стропильных ног в одной плоскости, по ней набиваются начальные доски обрешетки. Первая будет ориентировать направление в последующих работах.

Какие существуют варианты?

Помимо основной защитной функции карнизы, как и крыша в целом, обязаны обладать привлекательным и оконченным внешним видом. По завершении монтажа кровельного покрытия, производится подшивка свесов крыши профлистом или другими материалами.

В основном используются два метода:

  • Подшивание по кобылкам и стропильным ногам;
  • Создание карнизов в форме коробов.

Первый вариант применяется в основном для кровель, имеющих малый наклон. Главным минусом является то, что сложно создать ровную плоскость на нижней границе стропильных ног. Для облегчения монтажа применяются обрезки, фиксируемые к кобылкам и стропильным ногам.

Во втором способе монтаж более сложный. Он применяется в крышах с большими уклонами. В этом случае подшивка крепится к специальной каркасной части. Для ее создания используются обрезные доски 40 миллиметров. Она одним боком фиксируется к стропильным ногам или кобылкам. Другой стороной доски монтируется к дополнительно установленному брусу возле стены сооружения. Подобные карнизы могут быть в простом исполнении или же выноситься к уровню фронтонного свеса.

Материал для подшивки может выбираться любой. Сейчас активно используют пластиковую, металлическую или деревянную вагонку. Часто применяются специальные софиты с перфорированной плоскостью. Однако наиболее распространенным вариантом является профилированный лист различной расцветки.

Выбор профнастила обусловлен многими преимуществами. Он устойчив к коррозийным воздействиям, легок и его с легкостью можно обработать. Помимо этого, ему доступна широкая цветовая палитра, которая позволяет подобрать к цвету любого кровельного материала или фасадной отделке.

Какими материалами допускается обшивать карнизы

Для подшивания карнизных свесов можно применять различные варианты. Для любого из них предъявляются требования к надежной защите, возможности теплоизоляции, защитным свойствам от осадков, а также возможности проветривания.

Помимо этих задач используемые варианты не должны терять своих начальные свойства длительное время.

Свесы крыши могут подшиваться следующими материалами:

Профнастил. Это, по сути сталь, обладающая защитным полимерным покрытием, которым обеспечивается защита металла. К тому же оно позволяет подобрать необходимый цвет.

Стальная основа создает требуемую устойчивость к механическим и температурным влияниям.

Вентиляция происходит используя зазоры, создаваемые волнами листов. Можно заказать изготовление листов требуемого размера. За счет этого можно понизить траты времени и средств во время подшивки.

Софиты. Это пластмассовые панели, производимые для обработки карнизов. Очень распространенный вариант. Схож с сайдингом, но обладает большей толщиной. К тому же имеется перфорация, созданная для вентилирования. Дополнительно в состав пластика включаются частицы, защищающие его от воздействия ультрафиолета, что делает его более стойким.

Софиты устанавливаются в перпендикулярной плоскости карниза, а не вдоль, как профнастил.

Деревянная вагонка. Так как материал эксплуатируется под воздействием различных погодных явлений, выбирать его следует со всей внимательностью, контролируя качество.

Стоит контролировать также толщину. Ее не следует выбирать слишком тонкой. После этого следует проверять уровень влажности – не должно быть повышенного содержания влаги, но и пересушенная тоже не очень хорошо. Оптимальной является вариант, который хранится на протяжении от 1 месяца на открытом пространстве с влажностью аналогичной окружающему воздуху.

Строганные или обрезные доски. Подбирается толщиной до 2 см. Должна набиваться, с зазором до 1,5 см. Главным достоинством является то, что обеспечивается качественный уровень вентиляции по всей плоскости крыши и внутренних пространств.

ПВХ вагонка. Является самым экономичным материалом. Следует подбирать с влагостойкими свойствами.

Установка карнизной подшивки из профнастила

Карнизы этим материалом отделываются по следующей технологии:

Читать еще:  Какие бывают виды крыши частных домов

1. Профнастил прикручивается с помощью саморезов на подготовленную каркасную часть около стен и по плоскости карниза.

2. В точке стыкования стен с отделочными элементами монтируются лобовые планки и уголки внутреннего типа. Уголки прикручиваются к профилированным листам, а планки – к закрепленным лобовым доскам.

3. Уголки наружного типа устанавливаются во внешних точках стыковки профлиста.

4. Затем крепятся уголки и торцевые планки. Для большего удобства монтажа и лучшего вентилирования профильные листы лучше подготавливать на пару сантиметров меньше ширины свесов.

Для того чтобы процесс стал более понятен стоит посмотреть видеообзор на эту тему.

Ендова крыши из металлочерепицы: как сделать и укладка

На крышах сложных форм с внутренними стыками скатов, рядом с мансардными окнами, поток дождевой и талой воды может попасть под кровлю и привести в негодность строительные конструкции.

Для того, чтобы отвести поток в водосборник и защитить стык, применяется специальный доборный элемент – ендова для металлочерепицы. Она представляют собой полосу металла, согнутую вдоль длинной оси.

Края изделия заходят под металлочерепицу обоих скатов, собирая с них воду. Центральная часть элемента формирует желоб, по которому собираемый поток и отводится вниз.

Конструкция и назначение

Ендову для металлочерепицы делают из того же материала, что и основную кровлю. Стальной оцинкованный лист окрашивается под цвет металлочерепицы и покрывается аналогичным защитных покрытием на основе полиэстера. На производстве лист штампуют, придавая ему вогнутую форму. По краям выполняют отбортовку.

Используют два вида детали:

Внутренняя

Внутренняя ендова кровли из металлочерепицы монтируется под кровельные листы, собирает с них влагу и отводит ее вниз. Ее также называют нижней. Промежуток между краем детали и профилем листа заполняется универсальным уплотнителем.

Это исключает попадание воды в подкровельное пространство даже при сильном ливне или интенсивном таянии снега.

Внешняя

Внешняя ендовая крыши из металлочерепицы выполняет чисто декоративные функции. Эта накладка закрывает стык скатов сверху.

Она маскирует обрезанные наискосок края листов и улучшает внешний вид крыши из металлочерепицы. При ее монтаже уплотнение не требуется.

Необходимость установки

Нужна ли ендова крыши из металлочерепицы?

Безусловно, нужна. Как бы точно ни раскраивались листы соседних скатов, между ними всегда останется зазор, вызванный несовпадением волны профиля. Этот зазор необходим также для компенсации теплового расширения металла в жаркую погоду.

При значительной длине ската в его нижней части поступление воды может быть настолько интенсивным, что вызовет серьёзную протечку. Постоянно повышенная влажность приведет к возникновению плесени и грибка, а также к гниению деревянных строительных конструкций.

Чтобы дождь и талая вода не проникали под крышу из металлочерепицы через стык скатов, ее требуется собирать и отводить.

Размеры

Доборные элементы лучше приобретать у того же производителя, что и основной кровельный материал. Это позволит избежать досадных несовпадений оттенка цвета или размеров при устройстве ендовы под металлочерепицу. Большинство изготовителей придерживаются следующих размеров для внутреннего элемента:

  • длина: 2000 мм;
  • толщина листа: 0,4-0,6 мм;
  • ширина: 2*250 мм.

Внешняя ендова имеет такие же габариты, но меньшую ширину: 2*120 мм. По ее центру сформирован прямоугольный желоб 20*20 мм.

Узлы ендовы

Для правильной установки ендовы для металлочерепицы необходимо спроектировать и смонтировать стропильный узел. Вдоль стыка устанавливают специальное усиленное ендовое стропило.

По его верхнему краю прибивают доску обрешетки. Если под кровлю планируется рядная обрешетка, то в соседнем со стыком и в следующем пролете стропил обрешетка выполняется сплошной. Это позволит смонтированному узлу выдерживать повышенные нагрузки от стекающей воды и от скапливающегося во внутреннем стыке скатов снега.

Монтаж контробрешетки должен обеспечивать достаточное утепление и пароотведение из подкровельного пространства.

Под нижний срез необходимо установить капельники, отводящие стекающий поток от стены в желоба водосточной системы.

Монтаж ендовы под металлочерепицу

Как сделать ендову на крыше?

Установка ендовы под металлочерепицу требует от строителей аккуратности и внимания к деталям процесса. Чтобы правильно установить узел, необходимо тщательно подготовиться к работе. Она разбивается на несколько этапов:

Этап 1. Проектирование

На этом этапе определяется конструкция стропильной системы и обрешетки под металлочерепицу в зоне стыка скатов или ската и стены мезонина. Толщина используемых досок и брусьев должна исключать возможность деформации системы под действием переменных и постоянных нагрузок.

Этап 2. Устройство обрешетки

Следует тщательно соблюдать проектные размеры, углы уклона и параметры материалов. Доски обязательно должны быть пропитаны защитным составом, предохраняющим от влаги, гниения, возгорания и вредителей.

Этап 3. Устройство гидроизоляции

При монтаже ендовы для металлочерепицы потребуется дополнительная гидроизоляция пространства, на которое будет опираться желоб. Для этого можно монтировать полимерные мембранные пленки. Под ендову также укладывают специальный ендовой ковер — рулонный материал из стеклохолста, пропитанного битумной мастикой.

Этап 4. Монтаж внутренней ендовы

Листы разгибаются или, наоборот, сгибаются так, чтобы соответствовать углу, под которым стыкуются скаты. Делать это лучше на земле, соорудив специальный стапель, и поднимать на кровлю уже подогнанные детали.

Укладка ендовы для металлочерепицы начинается с нижнего обреза стыка. Под обрез первой детали монтируют капельники, отводящие влагу от стены в желоб водосточной системы. После выравнивания оси желоба протягивают разметочный шнур.

Детали укладывают с нахлестом в 10-20 см, чтобы исключить подтекание воды. Чем меньше угол наклона ската, тем больше нужно делать нахлест.

Как правильно крепить элементы?

Крепление к обрешетке выполняется оцинкованными кровельными саморезами с резиновой уплотняющей шайбой. Для этого нужно использовать шуруповерт с регулируемым усилием затяжки. Перетянутые саморезы деформируют тонкий металлический лист, а недотянутые позволят ему хлопать на ветру.

Этап 5. Лента уплотнителя

По краю желоба нужно устанавливать ленту универсального самоклеящегося уплотнителя (пористого или саморасширяющегося), исключающая попадание воды под кровлю при сильном ливне или интенсивном таянии снега.

Этап 6. Устанавливается металлочерепица

В ходе монтажа нужно проверять качество уплотнения стыка с внутренней ендовой.

Этап 7. Монтаж внешней ендовы металлочерепицы

Осуществляется по окончании всех остальных кровельных работ. Она должна заходить на металлочерепицу на 5-7 см. Верхняя ендова крепится к краям кровельных листов саморезами минимальной длины. Они не должны доставать до поверхности внутренней ендовы крыши, чтобы не повредить ее. Поверх нее крепится карнизная планка.

Кровля из металлочерепицы прослужит долго и не допустит протечет, если правильно устроить водоотведение на стыках скатов.

Все об устройстве свесов крыши: форма, размеры, обшивка

Фронтонные свесы обычно образуются выпусками обрешётки, но могут также опираться на горизонтальные балки крыши — слеги. Основой карнизных свесов являются концы стропил или углы стропильных ферм, выступающие за пределы стен.

Ширина карнизных и фронтонных свесов

Строительные нормы (СП 17.13330.2017) определяют лишь минимальную ширину карнизных свесов (600 мм), притом только для крыш без организованного водостока, которые сегодня редкость. Поэтому ширину свесов выбирают исходя из архитектурного решения дома. Скажем, для модного сегодня стиля шале характерны очень широкие свесы — более 80 см, а для английской классики — едва намеченные. Однако необходимо учитывать и практический аспект. При брусовых или бревенчатых стенах целесообразны широкие свесы, которые лучше защитят дерево и межвенцовый уплотнитель от влаги.

Как увеличить свесы крыши

Если несущая конструкция крыши состоит из стропильных ферм, то правильнее всего заранее предусмотреть проектом более длинные стропильные ноги и затяжки. Кроме того, можно нарастить карнизные свесы, прибив к стропильным ногам бруски-кобылки. При ширине от 80 см свесы на стропильных ногах или кобылках целесообразно подпирать декоративными укосами от стен, иначе есть риск прогиба кровли под тяжестью снега и льда.Фронтонный свес, образованный досками обрешётки, может быть не более 40 см. При необходимости сделать его 60-80 см собирают каркасную конструкцию из досок, поставленных на ребро, привязанных стальными уголками к ближайшим стропилам. Больший свес возможен только при наличии слег или (в деревянном доме) ступенчатых консольных выпусков верхних стеновых брёвен или брусьев. Слеги на подпорках позволяют сделать фронтонный свес практически любой величины.

Когда следует обшивать свесы

Оформление свесов крыши осуществляют одновременно с укладкой кровельного покрытия или сразу после его монтажа. Откладывать отделку свесов ни в коем случае нельзя — хотя бы потому, что ближайший шторм может сильно повредить, а то и вовсе унести крышу без ветровых досок и с неподшитыми карнизами. Однако и слишком торопиться не следует. Выбирать материалы и крепёж нужно с таким расчётом, чтобы отделка прослужила не меньше всей конструкции крыши. Если спустя несколько лет доски (панели) начнёт отрывать ветром из-за неправильно выбранного крепежа, для ремонта придётся вновь строить леса.

При высоте стен дома более 3,5 м потребуются надёжные леса с перилами. (И козлы и леса проще и дешевле изготовить на месте из досок, чем брать в аренду сборную металлическую конструкцию.) При работе монтажники обязаны пользоваться страховочными поясами.

Можно ли обойтись без свесов

Крыши без свесов стали символом современного стиля Barn house (дом-амбар). Для наружной отделки такого дома применяют атмосферостойкие панели (металлические, цементные, керамические или каменные). Часто они же служат кровельным покрытием. По сути, на стены и крышу монтируют единый навесной вентилируемый фасад. В пустом пространстве под обшивкой стен прокладывают водосточные трубы, а желоба устанавливают в плоскости кровли.

Что такое торцевая и ветровая доски

Торцевой (или лобовой) доской называют деталь, закрывающую торец крыши со стороны фронтона. По ширине она может быть лишь чуть больше толщины досок (брусков) обрешётки, но в слеговой и нарощенной конструкции должна быть достаточно широкой. В традиционном деревянном зодчестве эту деталь обязательно украшают прорезным орнаментом или фигурными накладками. Ветровую доску прибивают к концам стропил, образующим карнизный свес вдоль стен. Доска должна быть очень прочно закреплена, ведь часто она служит основой для кронштейнов водосточной системы (детали следует привинчивать к каждой стропильной ноге как минимум двумя нержавеющими саморезами длиной не менее 70 мм).

Как защитить торцевую и ветровую доски от влаги

Прежде всего важно правильно выполнить краевой узел кровли. В случае гибкой черепицы обязательно использовать подкладочный ковёр и стартовую полосу, для металлочерепицы разработаны специальные герметизирующие и водоотводящие профили — карнизные планки, капельники.

Оптимальная толщина лобовой и ветровой досок — 20-25 мм, лучший материал — лиственница. Иногда элементы полностью закрывают листовым металлом, однако это требует профессионализма и использования специфических приёмов (например, с членением по вертикали и фальцевыми соединениями), иначе есть риск, что на стальных накладках появятся неаккуратные волны.

Каким материалом подшить карнизы

Часто используют деревянную вагонку и просто строганую доску, столь же популярны пластиковые и металлические панели для горизонтального монтажа — софиты. Доски обычно пускают параллельно карнизу и крепят только к стропилам. А панели очень гибкие, поэтому при обшивке их режут на отрезки, которые располагают перпендикулярно линии карниза и привинчивают к обрешётке из реек. Для монтажа софитов разработана целая система доборных профилей, которые позволяют собирать карнизы сложной формы, стыкуя панели под разными углами.

На подшивку карнизов не попадают вода и прямые лучи солнца, поэтому лакокрасочные покрытия служат здесь долго. Окрашенные доски сохранят цвет не менее 15 лет.

Как организовать карнизную вентиляцию

И при холодном чердаке, и при мансардном этаже крыше нужна вентиляция. Как правило, приток воздуха организуют через карнизы, а выход — через вентиляционный конёк или точечные аэраторы. Этот воздушный поток обеспечивает испарение влаги с внутренней поверхности обрешётки либо (в конструкции мансардной крыши) с гидроизоляционного ковра на утеплителе.

Есть два основных варианта устройства приточной карнизной вентиляции. Первый заключается в установке металлической перфорированной ленты или планки (то и другое выпускается производителями металлочерепицы) на ветровую доску. Способ требует от строителей большого опыта и точного расчёта, так как при провисании кронштейнов водосточных желобов или образовании наледи на водостоках вентиляционные отверстия могут быть перекрыты.

Второй вариант — приток через перфорированные пластиковые или металлические софиты. Ранее нередко просто оставляли щели между досками, но при этом под кровлей неизбежно селились осы и другие летающие насекомые.

Суммарная площадь вентиляционных кровельных отверстий (карнизных и коньковых) должна быть не менее 1/150 площади горизонтальной проекции кровли.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
