Радиаторы отопления, встраиваемые в пол — это теплогенерирующее оборудование, установка которого производится таким образом, чтобы не было видно технологических элементов и частей. Конструктивно они состоят из ящика, выполненного из стали с антикоррозийными свойствами, внутри которого помещен теплообменник, из алюминия либо меди. Для подключения применяются специальные гофрированные, устойчивые к влиянию влаги, трубки.

Они могут быть как оснащены корпусом, так и устанавливаться без него. Любой вариант достаточно прост в монтаже.

Принцип работы

Обогрев помещения с их использованием происходит следующим образом. Холодный воздух поступает через специальную решетку к батарее, нагревается от нее и через ту же решетку выходит обратно в помещение. Циркулируя, таким образом, он обеспечивает повышение температуры в комнате до нужного уровня.

Для изготовления решетки батареи в полу может быть использовано дерево или металл, покрашенные в разный цвет. Выполненные из металла более износостойкие, но при этом при сильном нагреве могут вызывать дискомфорт, если наступить оголенной ногой, при этом пользователь гарантированно не обожжется. Деревянные могут быть повреждены при сильном силовом воздействии или давлении. Решетки могут иметь разные размеры и внешний вид, что позволяет обеспечить их гармоничное сочетание с тем или иным интерьером помещения.

Установка производится недалеко от окон. При этом всегда производится монтаж клапана сброса, подключаемого к радиатору. Он позволяет снять завоздушенность системы, чем существенно увеличивает КПД радиаторов. Специальные регуляторы делают возможным установить требуемый температурный режим в комнате.

Преимущества и недостатки

У радиаторов отопления, встраиваемых в пол, есть как масса плюсов, так и минусы. Они должны быть взяты во внимание при подборе определенного вида отопления для дома квартиры или других объектов.

В частности, к их достоинствам относится:

• длительный период использования, обеспечивающий возможность не думать о ремонте или модернизации отопления долгое время;
• высокая эффективность и производительность при небольших сравнительны затратах на отопление помещений;

• для монтажа радиаторов требуется определенная высота потолков, в противном случае они будут не эффективно работать;
• они стоят дороже обычных настенных или напольных радиаторов;
• их установка существенно сложнее и дороже;
• с принудительной конвекцией распространяют пыль по помещению, кроме этого затраты на электроэнергию будут свыше.

Существует два их вида:

• Электрические. Оснащаются ТЭНами закрытого типа, в которых установлены пластины. Могут быть стальными или медными. Производят их в соответствии со всеми требованиями, предъявляемыми к безопасности. Имеют специальные предохранители для обеспечения защиты от сбоев в сети. Их установка осуществляется на тех объектах, где нет централизованного отопления.
• От центрального водного отопления. Конструкция может быть стальная, алюминиевая или медная.

Как правильно осуществлять подбор?

При покупке в первую очередь обращают внимание на мощность одной секции, чтобы рассчитать необходимое количество для обогрева определенной площади. Также следует брать во внимание тип радиатора с принудительной конвекцией и без нее.

Также следует учитывать такие факторы:

• Требуемое давление в системе отопления, чтобы вода хорошо циркулировала и относительно равномерно распределяла тепло по всем помещениям. Особенно это касается жилья в многоквартирных домах. Следует посмотреть давление воды в трубах, обеспечивающих ее подачу в вашу квартиру. С учетом этого определиться, достаточно ли будет такого напора или нет. Информацию об этом можно получить в ЖЭКе. И только убедившись, что давления достаточно, можно приступать к подбору определенной модели радиаторов отопления. Зачастую для отопления квартиры подходит радиатор, способный выдержать давление до 15 атмосфер.
• Тип энергоносителя с определенными параметрами. Для этого вида радиаторов, устанавливаемых в частном доме, может быть использован любой тип теплоносителя. Это потому что владельцы самостоятельно осуществляют контроль за его состоянием и уровнем температуры. Для людей, проживающих в квартирах, тип энергоносителя имеет важное значение. По этой причине нужно особое внимание уделять конструкции и качеству прибора, который будет установлен в вашем жилище. Также необходимо брать во внимание уровень Ph жидкости, с которой может работать, встраиваемая в пол батарея, ее характеристики, температурный режим.
• Размер труб, их количество (1 или 2).

Как установить?

Приступают к установке только при полной уверенности в том, что вы обладаете требуемые знаниями, навыками и инструментом. При этом оптимальным вариантом будет обратиться к профессионалам. Зачастую магазины, реализующие встраиваемые в пол батареи, предлагают свои услуги по установке. Таким образом, они несут полную ответственность за функционирование системы и берут на себя все гарантийные обязательства.

Но если вы все же решили сделать это своими силами, изучите порядок выполнения работ:

• подводка теплоносителя или электрокабеля;
• монтаж ниши;
• заливка пола;
• установка радиатора;
• регулировка при помощи болтов его высоты;
• фиксация всей конструкции в нише, изоляция, уплотнение зазоров, между стенками и металлическим коробом;
• обустройство финишного чистового пола;
• подключение к электросети или централизованному отоплению;
• заделка щелей с применением силиконового герметика;
• установка защитной решетки.

Где могут быть смонтированы встраиваемые в пол радиаторы?

В отличие от настенных, внутрипольные радиаторы являются универсальными. Монтаж может быть осуществлен в любом помещении, не зависимо от его назначения – офисное, жилое, коммерческое и т.д. Могут быть установлены в домах с французскими окнами.

Их можно использовать для организации отопления теплиц, магазинов, картинных галерей, залов, холлов, коридоров, даже в комнатах с особенным искусственно создаваемым микроклиматом — в музеях, домах, где установлены панорамные окна.

Встраиваемые батареи или система «теплый пол» — что лучше?

Как система «теплый пол», так и встраиваемые в пол батареи по-своему хороши, имеют свои преимущества, достоинства и недостатки. Но при этом первый вариант больше подходит для жилых помещений, а второй для проходных. Система «теплый пол» не может быть установлена в тех местах, где в качестве напольного покрытия используется линолеум или паркетная доска. Встраиваемые батареи же могут быть смонтированы везде и не зависят от того, из чего выполнен пол.

Особенности монтажа

Чтобы вмонтировать батареи в пол, нужно подготовить место для будущих батарей, обеспечить свободный доступ к конструкциям для их дальнейшего обслуживания. Лучше такую работу доверить профессионалам, так как малейшая ошибка может стоить нового покрытия пола.

В этом плане что вмонтированные батареи, что система «теплый пол», в принципе, одинаковые по объему выполняемых работ и по сложности. Поэтому стоит ориентироваться на личные предпочтения жильцов: если они хотят больше тепла, локализованного в одном месте — лучше делать батареи под решеткой. Если нужно не такое интенсивное, но рассеянное по помещению тепло — стоит монтировать «теплый пол».

Кстати, последний может быть не только электрическим. Некоторые владельцы домов еще до совершения черновой отделки пола подключают тонкие трубы к системе водного отопления и монтируют их по всему полу. Далее идет стяжка и чистовая отделка.

Заключение

Батареи, встроенные в пол, часто можно увидеть в американских частных домах. Это действительно эргономичное решение, которое решает довольно много задач: отапливает помещение, сохраняет при этом полезную площадь под окном (которая обычно занята при классическом размещении батарей обогрева), и согревает ноги, когда кто-то подходит к решетке в полу. При этом обжечься на ней не получится, так что такой подход безопасен и для семей с детьми.

Батареи в полу: выбор и монтаж

Дизайн интерьера могут испортить традиционные радиаторы отопления, устанавливаемые на стене. В поисках альтернативных решений всё чаще пытаются скрыть нелицеприятные радиаторы, которые портят весь внешний вид. Но помимо различных маскирующих ограждений, экранов и коробов конвекторы также прячут в специальной внутрипольный нише. Так как разместить батареи в полу – наилучший из возможных вариантов, когда нужно обогреть большие площадя или выдержать до мелочей определенный стиль дизайна.

Внутрипольные батареи: особенности применения

Там, где высокая проходимость использовать систему теплый пол будет недешево. Но с этой задачей вполне справятся внутрипольные батареи.

При этом эти устройства выдерживают определенный заранее заданный температурный режим, что с успехом позволяет обогревать как жилые, так и нежилые помещения огромных площадей:

• Музеи и г алереи;
• Офисные помещения;
• Склады и п итомники;
• Дома, которые имеют панорамные окна;
• Любые жилые и коммерческие помещения больших площадей.

Воздух в внутрипольных отопительных системах циркулирует интенсивнее, чем в настенных радиаторах, что сокращает не только расходы на отоплении, но и позволяет выдерживать определенную комфортную температуру для людей, животных и растений.

Некоторые продвинутые и более дорогие модели имеют дополнительные полезные функции:

• Отвод конденсата;
• Вентиляцию;
• Автоматическую регуляцию микроклимата;
• Дистанционное управление и программирование.

Достоинства и недостатки радиаторов отопления, встраиваемых в пол

Перед тем как решить, стоит ли монтировать в пол батареи, нужно выяснить сильные стороны такого решения, а также те неоспоримые достоинства, что могут сыграть решающую роль. К ним с уверенностью можно отнести:

• Можно установить где угодно в комнате;
• Значительно экономится пространство;
• Отличаются простотой в обслуживании;
• Подходят к любому стилю дизайна интерьера;
• Безопасно для детей;
• Когда конвекторы отопления встраиваются возле дверей, то они защищают от холода с улицы.

Также стоит учесть существенные недостатки, чтобы потом внезапно появившиеся проблемы не стали сюрпризом:

• Радиаторы в пол довольно сложно установить;
• При монтаже не обойтись без помощи квалифицированных специалистов, которые правильно все разместят, настроят;
• Придется дополнительно потратиться на стройматериалы, так как уровень пола придется поднять (либо делать специальную нишу, что проблематично для бетонного основания);
• Внутрипольные батареи стоят намного дороже настенных радиаторов;
• Эффективность отопления падает, когда высота потолка превышает 3м;
• Такие конвекторы благодаря встроенным вентиляторам разносят пыль по помещению.

Конструктивные особенности

Встраиваемые в пол радиаторы отопления не отличаются сложностью в устройстве. Внешне эта конструкция напоминает большой продолговатый металлический короб, накрытый решеткой, в котором помещаются все необходимые элементы, например, регуляторы, датчики, как нагревательные, так и защитные.

При этом сам радиатор, который является нагревательным элементом, изготовляется из:

• Нержавейки (для помещений с высоким уровнем влажности);
• Оцинкованной стали (для нормальных, «сухих»).

Вентилятор, который является незаменимым элементом конструкции, способствует быстрому прогреву воздуха, можно при необходимости отключать. Во многих моделях установлены шумопоглощающие элементы. Что делает работу вентилятора практически неслышной.

Когда система установлена, заметна на полу только решетка. Она может быть двух типов:

• Скатываемой (рулонной);
• Линейной (подыматься целиком).

Материал, из которого изготовляется решетка, разнообразен:

• Мрамор;
• Дерево;
• Сталь (например, нержавеющая или оцинкованная);
• Алюминий.

Также следует учитывать, что в продаже предлагаются как электрические, так и водяные модели внутрипольных радиаторов.

При выборе нужно отталкиваться от того, есть ли центральная отопительная система. Когда она отсутствует, то остается только электрический вариант батареи, которую нужно разместить в полу.

Выбор встраиваемого в пол радиатора отопления

Чаще всего, при наличии центральной отопительной системы предпочтение отдают водяному конвектору. При его выборе нужно обратить внимание на следующие моменты:

1. Размеры и мощность устройства;
2. Необходимость в вентиляторе (есть модели без него, что обойдется значительно дешевле, но снизит эффективность обогрева);
3. Напор воды центральной отопительной магистрали;
4. Вид отопительной системы (например, одно или двухтрубный);
5. Особенности подключения (то есть нужны ли переходники с одного диаметра труб на другой);
6. Влажность, что влияет на выбор материала, из которого будет изготовлен сам нагревательный элемент.

Мощность внутрипольного конвектора влияет на его стоимость. Особенно это касается электрических моделей радиаторов. В таком случае, когда выбор останавливается на них, нужно ориентироваться на общую площадь обогрева.

Стоит отметить, что в отличие от системы «Теплый пол» внутрипольные конвекторы можно устанавливать под любую поверхность, без ограничений. В то время как первый вариант отопления абсолютно не годится под линолеум и паркет.

Батареи в полу: пошаговая инструкция

Перед непосредственным монтажом нужно убедиться, что хватит знаний и опыта, чтобы правильно все установить, подключить и настроить. Обычно фирмы, продающие отопительные системы предлагают своих специалистов, которые качественно, а также с гарантией все сделают.

Когда же есть желание сделать монтаж, подключение и настройку системы внутрипольной батареи, то можно воспользоваться пошаговой инструкцией:

1. Подвести теплоноситель (то есть, трубы) или протянуть кабель для электрического внутрипольного конвектора.
2. Смонтировать канал-нишу для радиатора;
3. Произвести заливку пола;
4. Установить батареи в пол;
5. Отрегулировать ее высоту с помощью специальных болтов;
6. Закрепить всю конструкцию, уплотнить, а также изолировать пространство между металлическим коробом и стенками канала;
7. Смонтировать чистовой финишный пол;
8. Выполнить подключение к системе центрального отопления или электросети;
9. С помощью силиконового герметика заделать все щели;
10. Закрыть батарею решеткой.

Когда монтажные работы завершены, остается проверить исправность отопительной системы внутри пола, а также настроить температуру обогрева. Когда все правильно сделано, это почувствуется сразу. Если же что-то не работает, то нужно выяснить, что не так сделано. И исправить!

Идеально, когда монтаж, подключение, настройку и проверку проводят специально обученные специалисты. То есть, тогда действительно все будет работать. Плюс – дается гарантией фирмой производителем, что, например, ничего не поломается в ближайшее время. Если же есть уверенность в своих силах, то на найме профессионалов можно изрядно сэкономить, потратить финансы на другое нужное дело.

Батареи в полу: видео

Важно рассчитать не только расходы на отопительную систему, а также то, насколько дорого обойдется впоследствии ее обслуживание. Если это не пугает, то можно смело помещать батареи в полу, сделать свой загородный дом или квартиру намного теплее и уютнее.

Внутрипольные конвекторы

• Внутрипольные конвекторы TECHNO USUAL c естественной конвекцией
• Внутрипольные конвекторы TECHNO POWER с естественной конвекцией
• Внутрипольные конвекторы TECHNO VENT c принудительной конвекцией
• Внутрипольные конвекторы TECHNO WD для влажных помещений с естественной конвекцией
• Внутрипольные конвекторы TECHNO WD для влажных помещений с принудительной конвекцией
• Внутрипольные конвекторы TECHNO AIR с подачей воздуха от приточной вентиляции
• Решетки для внутрипольных конвекторов TECHNO
• Декоративные решетки ELIT для внутрипольных конвекторов TECHNO
• Аксессуары для внутрипольных конвекторов Techno

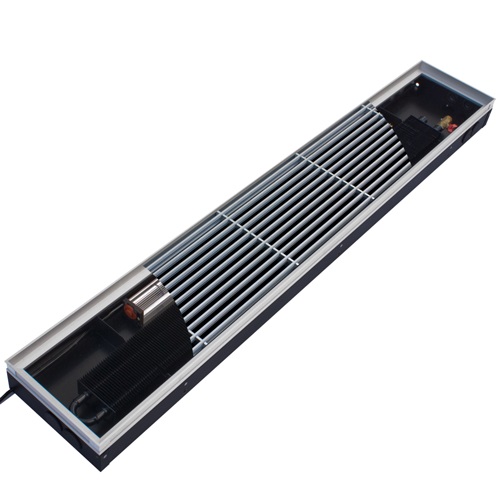

• Внутрипольные конвекторы itermic c естественной конвекцией
• Внутрипольные конвекторы itermic c принудительной конвекцией
• Решетки для внутрипольных конвекторов itermic
• Автоматика itermic

• Внутрипольные конвекторы Varmann с естественной конвекцией
• Внутрипольные конвекторы Varmann с принудительной конвекцией
• Внутрипольные конвекторы Varmann с электрическим теплообменником
• Аксессуары для внутрипольных конвекторов Varmann

• Внутрипольные конвекторы Hidria IMP Klima TK c естественной конвекцией
• Внутрипольные конвекторы Hidria IMP Klima TKV c принудительной конвекцией
• Решетки Hidria IMP Klima
• Устройства Hidria IMP Klima

Сегодня все большим спросом среди наших клиентов пользуются встроенные в пол конвекторы отопления. Дома, где застройщиком реализована напольная разводка из полимерных труб, требуют особых отопительных приборов. Многие устанавливают французские окна, которые тоже требуют особых решений. Радиаторы встраиваемые в пол стали отличным выходом для решения таких «проблемных» помещений. Место привычного радиатора под подоконником прочно занял внурипольный конвектор. Радиатор встраиваемый в пол не только выполняет функции отопления, но и является тепловой завесой для окна. Естественным образом нагретый воздух от теплообменника конвектора поднимается вверх, сводя на нет теплопотери оконного проёма. Из этих соображений некоторые наши клиенты встраивают конвекторы в подоконник. На нашем сайте представлены два отечественных производителя Техно, Айтермик и Словенский аналог от компании Клима.

Устройство внутипольных конвекторов

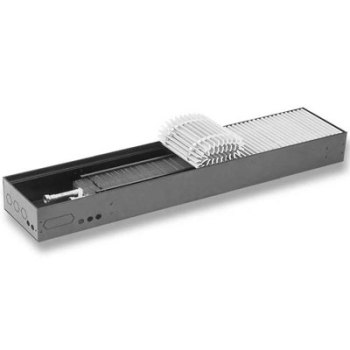

Внутрипольные конвекторы состоят из короба листовой стали в котором предусмотрены места для ввода труб отопления. Сердце конвектора — медный теплообменник, оребренный алюминием для увеличения теплоотдачи. Единственная видимая часть внутрипольного конвектора, не считая окантовки короба, это решетка. Решетки достаточно прочные, что позволяет устанавливать данный вид отопительных приборов даже в людных местах.

Виды встраиваемого оборудования

Радиаторы встраиваемые в пол производятся как с естественной конвекцией так и с принудительной. Конвектора с естественной конвекцией обладают не большой теплоотдачей и для отопления помещения потребуются достаточно большие габаритные размеры. Но технологии не стоят на месте, уже сейчас выпускается серия с усиленным теплообменником, что позволяет существенно уменьшить габариты радиатора. Об этом мы остановимся подробнее в соответствующем разделе нашего сайта. В конвекторы с принудительной конвекцией непосредственно перед теплообменником встроены вентиляторы, которые существенно увеличивают теплоотдачу радиатора и уменьшают габаритные размеры. Вентиляторы практически бесшумные, но стоимость конвектора резко возрастает.

Низкие радиаторы

Низкие радиаторы отопления (под витражное окно)

Панорамные витражные окна – это модное архитектурное решение, которое приобретает все большую популярность. Эти окна занимают порой чуть ли не всю стену и доходят почти до пола, давая прекрасный обзор и много света. Витражные окна устраивают на верандах, в помещениях, где встречают гостей и посетителей, в комнатах, где хочется больше уюта и красоты: в спальнях, кабинетах, оранжереях.

Для обогрева помещений с такими окнами требуется особый подход. Радиаторы стандартной высоты под их низкими подоконниками не установить – они не поместятся или некрасиво перекроют окно. Но батареи под витражными окнами необходимы для того, чтобы избежать скопления конденсата и устранить возможность сквозняков. И если традиционные радиаторы здесь установить нельзя, то специальные низкие радиаторы отопления вполне помогут решить поставленную задачу.

Широкий выбор низких радиаторов отопления

Производители позаботились о широком выборе низких радиаторов отопления. Можно приобрести радиаторы, различные по цвету, дизайну, типу конструкции, высоте, длине и глубине, используемым материалам, количеству деталей, достигаемой мощности. Среди такого богатого ассортимента любой покупатель может выбрать радиатор в соответствии с своими требованиями и представлениями об уюте и функциональности, а также системой отопления, которая имеется в помещении.

Низкие радиаторы отопления могут варьироваться по высоте от 200 до 500 см.

Конструктивные различия

По типу конструкции выделяют:

• панельные радиаторы, которые представляют собой одну или несколько соединенных панелей со сплошной гладкой или рифленой поверхностью;
• секционные радиаторы, которые могут состоять из самого разного количества секций;
• трубчатые радиаторы, основой которых являются металлические трубки;
• пластинчатые радиаторы, состоящие из множества пластин металла.

Плюсы и минусы разных материалов

В качестве материалов для низких радиаторов отопления используются чугун, сталь, алюминий, а также сочетание двух металлов в биметаллических моделях (например, сердечник из меди и внешний кожух из стали).

Чугунные изделия поддаются коррозии и довольно громоздки, зато они очень прочны и долговечны.

Стальные низкие радиаторы отопления – легкие, не слишком дорогие, современные по дизайну благодаря пластичности стали, но боятся гидроударов, низкокачественного теплоносителя и доступа воздуха – поэтому их лучше всего использовать в помещениях с индивидуальной отопительной системой.

Алюминиевые радиаторные батареи менее прочны и к тому же несколько хуже, чем другие радиаторы, способны удерживать тепло, но это одни из самых легких и устойчивых к коррозии изделий.

Биметаллические низкие радиаторы отопления лишены многих перечисленных недостатков: им присуща прочность, устойчивость к коррозии и гидроударам, у них неплохая производительность. Но они считаются самыми дорогими, довольно тяжелыми и остывающими несколько быстрее, чем другие.

Взвесив все плюсы и минусы, подобрать низкие радиаторы отопления под витражное окно в своем доме можно с учетом всех имеющихся нюансов и условий.

Радиаторы в полу под окнами

Многие современные дома, в силу конструкции не позволяют использование традиционных радиаторов отопления. Они находятся на виду и часто портят интерьер помещения. В последнее время на рынке теплотехнического оборудования появились радиаторы, которые размещают в полу.

Принцип работы

У отечественных потребителей самой популярной моделью радиаторов отопления считаются те, которые изготовлены из чугуна. Они отличаются не современным видом, обладают достаточно большой массой. Их не стоит применять в автоматических системах отопления. Между тем, такие изделия имеют ряд достоинств – они способны устойчиво воспринимать скачки давления, действие коррозии и ко всему прочему, чугунные радиаторы устойчивы к действию примесей, которые имеются в теплоносителе.

Менее широкое распространение получили радиаторы, выполненные из стали. Иногда их выполняют в виде панелей. Такая конструкция обеспечивает высокую теплоотдачу.

В последнее время популярностью стали пользоваться изделия выполненные из алюминия и стали. Их называют биметаллическими. Их тоже можно использовать для обогрева окон в пол .

Для установки в пол используют два типа радиаторов, одни работают от электричества, другие от отопительной сети.

Электрические устройства оснащают средствами автоматического управления и защиты от перепадов напряжения.

Радиаторы отопления в полу, например под окном , которые запитывают от отопительной сети, представляют собой трубу, на них нанизаны металлические пластины. Основная труба может быть изготовлена из меди. Пластины производят или из стали, или из алюминия.

Для повышения эффективности работы обогревателей в их конструкции может быть установлен вентилятор. Для его питания к батарее отопления в полу под окном, должно быть подведено постоянное напряжение в 12 или 24 V. На рынке имеются модели в которых установлен вентилятор, работающий от переменного тока в 220 V. Если домовладелец планирует использование внутрипольного радиатора в качестве главного источника тепла, то имеет смысл подбирать модели с принудительным перемещением нагретого воздуха. Тех, кто решился на установку батарей отопления в пол, мучает вопрос – потеют ли окна если помещение отапливается теплыми полами . Но ответ лежит на поверхности. Такие приборы быстро нагревают воздух в помещении и при этом эти устройства не позволяют конденсату осаждаться на стеклах и других поверхностях.

Существуют модели, которые не только работают на обогрев, но и на охлаждение, в том числе. Это стало возможным, потому что в таком оборудовании применяют два теплообменника, которые подключены к системе отопления и охлаждения.

На практике применяют два типа внутрипольных систем – двух – и четырехтрубные. В двух трубных системах теплообменник работает сразу с двумя системами.

На рынке теплотехнического оборудования представлены модели, которые способны подавать чистый и теплый воздух. Изначально он поступает в специальное отверстие, затем поступает на систему фильтров, где он проходит многоступенчатую очистку. После фильтрации воздух подогревается и отправляется в помещение.

При выборе радиатора требуется учесть и тип теплоносителя. При установке внутри полового нагревателя в загородном доме, тип теплоносителя не играет особой роли. Это и наличие системы автоматической настройки позволяет домовладельцу самостоятельно выставлять комфортные температурные режимы.

Если речь идет о нагревателе, который будет установлен в многоквартирном доме, домовладелец должен будет руководствоваться параметрами, существующей системы отопления.

Достоинства

Среди достоинств радиаторов, устанавливаемых в пол имеет смысл отметить:

1. Продолжительный срок эксплуатации. Это позволит домовладельцу не задумываться о ремонте или замене.
2. Отопительные приборы, которые устанавливают в пол, отличаются высокой эффективностью, при этом на их содержание и обслуживание требуются минимальные расходы.
3. Отличаются надежностью и экологически безопасны.
4. Тепловые приборы, которые встраивают в мол недоступны взгляду и портят внешний вид помещения. Кроме этого, устройства такого типа не занимают свободного пространства в комнате и не помешают размещению мебели.
5. Использование такого типа отопления предоставляют домовладельцу установить панорамные окна. Кстати, они стали очень популярны в последние годы.

Те, кто установил батареи отопления в полу под окном , оставляют лестные отзывы.

Недостатки

К слабым сторонам таких радиаторов можно отнести:

1. Для монтажа подобных радиаторов потребуется увеличить высоту потолка.
2. Стоимость такого изделия выше, чем и напольных или настенных моделей.
3. При монтаже требуется убедиться в том, что высота потолка не превышает трех метров. В противном случае монтаж радиаторов в пол теряет смысл. В таком случае целесообразно использовать настенные или напольные изделия.
4. Если радиатор обладает функцией принудительной конвекции, то скорее всего вырастет плата за электричество.
5. К недостаткам таких радиаторов можно отнести и то, что на их поверхности скапливается большое количество пыли.

Монтаж

Для продления срока эксплуатации приборов отопления и обеспечения продуктивного обогрева помещения и при этом не понести больших расходов. При установке радиаторов отопления в полу требуется обратить внимание на некоторые детали. Например, на размер давления в отопительной системы. Подобные модели отопления чаще всего устанавливают в загородных домах. В них устанавливают оборудование, которое не рассчитано на то, чтобы работать под давлением, обеспеченное городской системой система центральной подачи тепла. Если принято решение об установке такой системы отопления – то в первую очередь необходимо руководствоваться параметрами давления и температуры. При подборе радиатора отопления требуется помнить о том, что для обеспечения эффективного отопления в загородном доме достаточно обеспечить давление 3 бар.

Если возникло желание обустроить такую систему управления в много квартирном доме, то надо помнить о том, что в многоэтажном доме рабочее давление в системе отопления может достигать 15 бар. Важно не промахнутся и с мощностью прибора. Такой расчет отличается сложностью и его выполнить под силу инженеру-теплотехнику. Но существует народный способ, то есть на 10 кв.м. потребуется 1 кВт мощности. Домовладелец должен понимать, что чем больше комната, тем мощнее должен быть нагреватель.

При обустройстве ложа, в котором будет установлен нагреватель требуется руководствоваться размерами кожуха нагревателя.

Шаг 1

На первом этапе требуется подвести трубопровод для подведения теплоносителя. На этом же этапе выполняют подведение электрической проводки.

Шаг 2

В процессе установки внурипольного нагревателя потребуется залить стяжку. При этом требуется учесть размер канала под монтируемый отопительный прибор.

Шаг 3

В подготовленное ложе, установить нагреватель. В пространство между нагревателем и стеной ложа уложить теплоизолятор. С использованием регулировочных болтов выровнять прибор по горизонтали.

Шаг 4

На этом этапе производят укладку финишного покрытия. После этого можно подключать трубопроводы и электричество.

Шаг 5

Для повышения качества тепловой изоляции, цели, образовавшиеся между кожухом прибора и стенами ложе применяют силиконовый герметрик.

Шаг 6

На этом этапе можно включить прибор и закрыть его декоративной решеткой.

На самом деле, монтаж внутриполового нагревателя не отличается сложностью и его можно довольно легко сделать своими руками.

Батарея в полу под окном

Окна Проф >> Окна инфо >> Батарея в полу под окном: радиаторы отопления, обогреватели

Отопительное оборудование не всегда подходит к современному стильному дизайну помещений. Также на стенах из рыхлого материала или отделанных гипсокартоном нет возможности установить даже самые лёгкие радиаторы. Батарея в полу под окном – разумное решение для отопления помещения и поддержания температуры. Такая конструкция устанавливается офисных помещениях, магазинах, на застеклённых террасах частных домов, спортзалов, и др.

Радиаторы отопления в полу под окном: плюсы и минусы системы

К преимуществам отопительной системы, утопленной в пол, относятся следующие.

1. Отсутствие необходимости подбирать приборы соответственно стилю помещения.
2. Освобождение пространства и возможность размещения мебели и предметов интерьера без учёта отопительных приборов.
3. Долгий срок службы.
4. Отсутствие необходимости в ремонте.
5. Экологическая безопасность.
6. Высокий уровень производительности и небольшие затраты.
7. Такая система даёт возможность установить панорамное окно в помещении.

Эта конструкция удобна и функциональна. Но всё же имеет ряд недостатков. Собираясь установить в полу под окном батарею, стоит помнить о перечисленных ниже моментах.

1. Чтобы встроить аппарат для отопления в пол под окно, толщину стяжки пола необходимо увеличить. Это потребует дополнительных финансовых расходов на ремонт или во время строительства.
2. Возрастает нагрузка на перекрытия.
3. Необходимы дополнительные меры по уходу за оборудованием – очисткой от пыли, осмотру на предмет проточек и др.
4. Высокая стоимость конструкции.
5. Внутрипольный радиатор не подходит для помещений с высотой потолков более 3 метров.
6. Система с функцией принудительной конвекции потребляет больше электроэнергии.

Чтобы решить, какие радиаторы отопления в полу под окном подойдут к определённым помещениям, следует учитывать все положительные и отрицательные стороны такой системы. Кроме этого, помнить о затратах труда и финансовых средств.

Разновидности

Батареи, устанавливаемые в пол, бывают водяные и электрические. Первые предназначены для подключения к центральной системе отопления специальными элементами – патрубками. Изготавливаются они из металлов – алюминия, меди или нержавеющей стали.

Электрические конструкции отличаются тем, что на них имеются трубчатые электронагреватели закрытого типа с пластинами (стальными или медными). Такие модели изготовлены соответственно требованиям безопасности. Кроме того, на них есть защитные предохранители. Эти установки используются в тех помещениях, которые не подключены к централизованной отопительной системе.

Принцип действия

Встроенные в пол батареи обогревают помещение по конвективному принципу. Сами они по конструкции тоже являются конвекторами. Такая система обогревает помещение эффективнее, чем любые модели настенных радиаторов. Нагретый воздух поднимается к потолку, остывший остаётся снизу и обогревается, т. е. происходит активная циркуляция и равномерный обогрев помещения. В нём поддерживается постоянная температура. Затраты на обогрев снижаются.

Особенности конструкции

Отопительные конвекторы, предназначенные для установки в пол, имеют несложную конструкцию. Основой является нагревательный элемент, к которому прикреплены конвективные рёбра.

Сверху установлена защитная решётка. Её поверхность соответствует уровню пола. Все остальные детали полностью скрыты. Решётка в процессе работы оборудования не нагревается выше 30°С, поэтому нет риска получить ожог при соприкосновении.

Установка батареи отопления в полу под окном

Для такой работы не потребуется сложное специальное оборудование. Но необходимо при этом учитывать ряд нюансов, чтобы система работала надёжно и эффективно.

Важным параметром является давление в отопительной системе. Лучшим выбором станут приборы, в которых показатели автономного давления не превышают 2,5 атм. В квартирах многоэтажных домов потребуется установить показатель давления в трубах. Эти данные владельцы жилых квартир и домов смогут получить у специалистов управляющей компании, либо в ЖЭКе. И только потом подбирать нужную модель батареи для установки в пол.

Для частных домов подойдут внутрипольные обогревательные аппараты любого типа, т. к. есть возможность самостоятельно регулировать температуру постоянно наблюдать за состоянием конструкции. А для многоэтажных домов надо выбирать модель с учётом особенностей и характеристик: температуры, содержания кислорода, рН жидкости и др.

Следует принимать во внимание также размеры помещения. Чем выше высота потолка, тем большей мощности потребуется конвектор. Стоимость такой конструкции также будет выше.

Для установки радиатора в полу под окном необходимо оборудовать нишу. Размер её должен быть немного больше размера аппарата. Рекомендуемая глубина – от 110 мм, ширина – 190-400 мм. В подготовленный канал устанавливается радиатор. Для фиксации используются анкерные болты.

Схема монтажа внутрипольного отопления

Выбор модели радиатора

Аппарат полностью скрыт. Его внешний вид не имеет значения. Выбор осуществляется по характеристикам и материалам.

Прежде всего, имеет значение из какого металла состоит основа батареи. Для помещений с высокой влажностью подходит модель с корпусом из нержавеющей стали. При нормальной и пониженной влажности подойдёт и оцинкованная сталь. Все детали конструкции обычно покрываются защитной антикоррозийной краской.

Из всех элементов установленной системы видна только решётка. Её изготавливают из дерева, мрамора, стали или алюминия. Она может быть окрашена в разные цвета. Покупатель подбирает подходящий вариант для интерьера помещения. На сайтах имеются фото и описания различных моделей.

Решётки бывают линейного или рулонного типа. Линейные решётки поднимаются только полностью, рулонные можно скатать. Перекладины на них расположены по-разному: на рулонных только поперёк, на линейных могут быть и вдоль. Решётки батареи отопления в полу под окном не должны содержать элементов из пластика, если владельцы и посетители помещения могут наступать на них.

Соблюдая все требования при установке конструкции можно получить качественный результат и избавить себя от необходимости переделки.

Внутрипольные конвекторы

Найдено 1004 товара

Категория

При подсчете оптимальной требующейся мощности конвектора воспользуйтесь простым соотношением: для дополнительного нагрева комнат при недостаточном центральном отоплении (с 19 до 25 градусов) на каждый квадратный метр потребуется 75 Вт мощности, т.е. для комнаты площадью 15 м2 нужен конвектор мощностью 15*75=1125 Вт или немного больше. Для обогрева не отапливаемого помещения на каждый квадратный метр требуется 100-150 Вт мощности, в зависимости от степени уплотнения окон, дверей и количества граничащих с улицей стен. «,»sort»:13,»additional»:false>,<"data":<"rangeMetadata":<"minValue":0.61,"maxValue":95.07,"currentFromValue":0.61,"currentToValue":95.07,"step":1,"unit":"м²","active":true>>,»id»:10882,»type»:»specification»,»label»:»Рекомендуемая площадь»,»description»:»

Площадь обогрева конвектора, заявленная производителем, является усредненным значением, вытекающим из его мощности из соотношения 100 Вт/м2. На этой площади будет поддерживаться температура 22-25 градусов при отсутствии центрального отопления (при условии хорошей теплоизоляции стен, дверей и пластиковых окон). В обычной квартире старой отделки с неплотной теплоизоляцией и обычным центральным отоплением (до 19 градусов) заявленной площади обогрева также хватит для поддержания комфортной температуры. «,»sort»:14,»additional»:false>,<"data":<"rangeMetadata":<"minValue":2,"maxValue":44.3,"currentFromValue":2,"currentToValue":44.3,"step":0.1,"unit":"кг","active":true>>,»id»:10135,»type»:»specification»,»label»:»Вес»,»description»:»

Вес конвектора разнится от нескольких до 20 и более килограммов. Это учитывается при его монтаже к стене и подборе подходящей крепежной фурнитуры. «,»sort»:16,»additional»:false>],»booleanFilters»:[<"data":<"value":<"selected":false,"active":true>>,»id»:null,»type»:»has_review»,»label»:»Только с отзывами»,»description»:null,»sort»:8,»additional»:false>],»productCount»:417,»queryString»:»»>» data-category-id=»11302″ data-category-name=»Внутрипольные конвекторы» data-bowed-category-name=»во Внутрипольных конвекторах» data-rname=»vnutripolnye» data-tag-page-id=»» data-make-id=»0″ data-search-string=»» data-reset-link=»/klimat/obogrevateli/konvektory/vodyanye/vnutripolnye/» data-ab-is-expanded-filters=»» >

Нужны ли радиаторы в дополнение к нагреваемым полам — проверка теории

Часто возникает вопрос, нужны ли радиаторы, если в доме имеются водяные теплые полы. Сможет ли водяной теплый пол самостоятельно отапливать дом или квартиру, чтобы в комнатах было комфортно?

Дополнительные траты на установку батарей нести никто не хочет. Но почему тогда их все равно устанавливают?

Далее подробней рассмотрим особенности современного отопления в частных домах и квартирах, и применение указанных систем совместно и раздельно.

Теплопотери дома вычисляют специалисты

Точные теплопотери дома или квартиры могут определить только специалисты, проведя расчеты. Такие услуги не дешевы, при частном строительстве, часто не проводятся вообще.

Для выбора отопительных приборов, в том числе и для принятия решения о конструкции теплых полов, руководствуются приблизительными «прикидками» по теплопотерям и опытом строительства в регионе. При этом, как правило, критической ошибки в выборе мощности отопительных приборов не возникает.

• Теплопотери в доме будут напрямую зависеть от климата региона.
• Также теплопотери будут зависеть от степени утепленности здания.

Определение мощности отопления для комнат

Для среднеутепленного дома в центральном регионе, где зимы довольно суровые, считается, что теплопотери составляют около 1 кВт на 10 м кв. площади. Но для каждой комнаты эти значения корректируются.

• Для комнат не имеющих наружных стен теплопотери принимаются равными нулю и отопительные приборы там не устанавливаются.
• Для комнаты с неширокой наружной стеной и одним окном значение умножают на 1,1.
• Если наружная стена называется «широкая» или окно побольше, — то 1,2.
• Если два окна — то 1.4.
• Для комнат с 2-мя наружными стенами с 2 — 3 окнами — 1,4 — 1,6.

Но угол – самая холодная часть комнаты. И оперировать площадью не совсем корректно. Для маленьких угловых комнат лучше принимать коэффициент 2,0, для больших уменьшать до 1,3.

Так, для комнаты 25 м кв. с двумя наружными стенами мощность отопления может быть принята приблизительно как 3,7 кВт.

Сравним значения с мощностью теплого пола.

Какая мощность у теплого пола

Теплоотдача теплого пола будет зависеть от его температуры. Наивысшей комфортной температурой считается +28 градусов, при которой покрытие не будет казаться слишком теплым.

С такой температурой отдача энергии теплого пола может составить 70 — 80 Вт с метра квадратного. Следовательно, для комнаты в примере, теплоотдача от пола, без его перегрева может составить 2,3 кВт. Что значительно меньше чем принятые нами теплопотери 3,7 кВт, для «не сильно утепленной» угловой комнаты средних размеров, находящейся в «прохладном регионе».

Чтобы несколько увеличить теплоотдачу, не допустить остывания пола в холодных зонах возле наружных стен, там уменьшают шаг укладки трубопровода до 10 см.

Какая теплоотдача полов на практике

При повышении температуры напольного покрытия до 32- 33 градусов можно получить теплоотдачу в 100 Вт и больше. Но при этом покрытие будет казаться «горячим», длительно находится на нем не комфортно. Подобная температура полов считается приемлемой в комнатах где бывают редко — в прихожей и в санузле.

На практике в жилых комнатах, после того как «наиграются с горячими полами», устанавливают комфортную температуру — +20 — +28 градусов, — для длительного пользования.

Также в реальности часть поверхности обогреваемого пола закрывается низкой мебелью — шкафами, стенками, тумбочками, диванами, кроватями. И эта площадь в нагреве не участвует и не учитывается. Имеются комнаты, где не загроможденное пространство составляет менее половины от общей площади. А это значит, что в нашем примере от полученной мощности можно отнять еще процентов 25 и в результате для комнаты 25 м кв. – только 1,8 кВт, — недостаточно для холодного периода года.

Восполнение недостающей мощности радиаторами

Мощность одной секции радиатора указывается производителем. Отдаваемая мощность несколько ниже, так как температура радиаторов будет меньше от паспортной (90 град).

Обычно мощность одной секции алюминиевого (биметаллического) радиатора с расстоянием межу патрубками в 500 мм принимают как 160 Вт. Для нашего примера, чтобы компенсировать 3,7 кВт, нужно установить 3 радиатора по 8 секций под каждое окно.

Чаще устанавливают с запасом для возможности быстрого нагрева комнаты и более выгодного низкотемпературного отопления, — 3 радиатора по 10 – 12 секций.

Мощности теплых полов недостаточно

Мощности теплых полов при их реальной максимальной комфортной температуре, как правило, не хватает по теплопотерям имеющихся домов для большинства наших регионов. Этот недостаток должен восполнятся радиаторной системой отопления.

Из практики известно, что отопление только лишь теплыми полами возможно в регионах (в странах) с теплым мягким климатом, — в Европе, а ближе к нам — в Молдове, на Кавказе, в Крыму, в Средней Азии…При этом дома должны быть утеплены в соответствии с нормативами.

Все что севернее, а тем более плохо утеплено, нуждается в дополнительной радиаторной системе.
Дополнительно по теме — выбор мощности радиаторов для дома

Нагреваемый пол — для комфорта

Из опыта эксплуатации теплых полов известно, что большинству жильцов ощущение теплого пола нравится лишь только в первоначальный период эксплуатации этого отопительного прибора. На первых порах на обогреваемых полах скорее интересно, чем удобно, посидеть, полежать, устроить игру с детьми… В дальнейшем же ощущение тепла под ногами становится помехой, раздражающим фактором. Особенно может мешать разогревание кровати.

Большинство жильцов со временем уменьшают температуру теплого пола, чтобы он стал незаметным, не привлекал бы к себе внимание. Поэтому комфортной эксплуатируемой температурой является индивидуальный выбор, — кому-то нравится некоторое ощущение прохлады и настраивается на +22 градуса, кто-то предпочтет более теплые +26 градусов, — чтобы дети ощущали тепло….

При этом теплоотдача от теплого пола уменьшается до 30 – 50 Вт с метра квадратного.
Это означает, что в комнатах с внутрипольным обогревом нужна радиаторная система отопления номинальной мощности.

Нагреваемые полы выполняют роль скорее комфортообразующую, а не отопительную. Радиаторы как были, так и остаются главными отопительными приборами.

Влияние теплоемкости массивной стяжки

Масса стяжки водяного теплого пола толщиной 8 см на 100 м квадратных достигает 20 тонн и больше. Это весьма теплоемкий отопительный прибор. На его разогрев и остывание нужно значительное время – сутки и больше.
Бетонная стяжка для водяных полов

Если на улице быстро похолодало, то протопить теплым полом не получится, и некоторое время будет ощущаться недостаток тепла. Тоже самое если нужно разогреть остывший дом по приезду. Или когда открывали окна для проветривания, или двери для переноски…

Быстро разогреть воздух в помещении можно только радиаторами. С одним водяным теплым полом с массивной стяжкой оперативно реагировать на изменения погоды не получится, будет возникать дискомфорт.

В комнатах с нагреваемыми полами подбирать мощность радиаторов рекомендуется по имеющимся теплопотерям, без учета влияния этой системы Это даст возможность прогревать воздух в помещениях максимально быстро в случае необходимости.
Внутрипольный обогрев с облегченной стяжкой по лагам, как делается

Принципы правильного размещения и выбора размеров радиатора отопления

Поговорим о таком важном моменте обустройства любого дома или квартиры, как размещение и выбор размеров радиаторов отопления. Сайт Rmnt.ru готов привести вам основные принципы и правила, которые позволят сделать работу радиаторов максимально эффективной, а дом —тёплым и комфортным.

• Видео по теме

Если речь идёт о квартире, то вопрос с размещением радиаторов решает даже не застройщик, а специалист, занимающийся расчётом необходимой тепловой мощности каждой жилой площади. В подавляющем большинстве случаев, если строители не допустили ошибок, радиаторы стоят именно под окнами. И это самый правильный вариант! Данным принципом размещения батарей отопления необходимо руководствоваться и в частном доме.

Почему? Просто вспомните школьную программу по физике. Холодный воздух тяжелее и опускается вниз, тёплый — легче, потому идёт вверх. А самое холодное место на стене — окно. Даже если установлены трёхкамерные стеклопакеты. Всё равно у окон сопротивление теплопередаче будет составлять порядка 0,6–0,7 м 2 град/Вт, а у стены — 0,3–3,5 м 2 град/Вт. Получается, что окно минимум в два раза холоднее стены.

Если радиатора под окном нет, холодный воздух спокойно опускается на пол. Ну и не страшно, нагреется, скажете вы. Да, со временем. Но если недалеко от окна стоит кровать, диван, обеденный стол, расположена игровая зона ребёнка — уже проблема.

Батарея отопления под окном не даёт холодному воздуху опускаться, он быстро нагревается и уходит вверх, как положено. Кроме того, благодаря такому расположению радиаторов окна не будут течь, «плакать».

Этого главного принципа расположения радиаторов нужно придерживаться также в случае с французскими окнами, о которых портал RMNT подробно писал. В этом случае площадь остекления намного больше, соответственно, холод от окна будет ощущаться сильнее. Если просто радиатор с напольной схемой подключения перед французским окном кажется неуместной деталью, что ж — используйте водяные конвекторы отопления, утопленные в полу. Они точно не будет мешать, а прогрев воздуха от окна, тепловую завесу обеспечат.

Конечно, радиатор может быть установлен и в другом месте комнаты. Например, у боковой стены. Но в таком случае он должен дополнять батарею отопления под окном. В частности, если квартира угловая или жилая комната дома имеет две внешних стены, дополнительный радиатор в этом самом холодном углу не помешает.

Размещая радиаторы отопления, необходимо придерживаться ещё нескольких принципов:

1. Подоконник не должен перекрывать поток горячего воздуха от батареи. Если он слишком широкий, необходимо обустроить щель, вентиляцию в подоконнике, чтобы не мешать воздуху от окна прогреваться;
2. Если решено установить декоративный экран на радиатор, он тоже в обязательном порядке должен иметь оптимальное количество вентиляционных зазоров;
3. Если лоджию присоединили к квартире, то разместить радиатор под окном не получается, если демонтирован весь блок с подоконником. В этом случае батарею можно перенести на соседнюю стену, а на лоджии установить электрические конвекторы для обогрева. Переносить радиаторы центрального отопления на лоджию нельзя!
4. Если решено под окно перенести мойку или кухонную столешницу, ни в коем случае не закрывайте радиатор полностью. Оставьте вентиляционный зазор, который всегда можно красиво оформить;
5. Тёплые шторы — это красиво и уютно, но плотно закрывать ими радиаторы не стоит. Распахивайте шторы хотя бы на дневное время, поднимайте их, чтобы не мешать циркуляции воздуха.

Теперь поговорим о размерах радиатора. В идеале, он должен полностью перекрывать оконный проём, то есть практически равняться размерам подоконника. Или занимать большую часть окна, чтобы обеспечить качественный обогрев — всего на 20–30 см меньше длины подоконника.

Кроме того, есть правило — на 10 «квадратов» площади комнаты должен приходиться 1 кВт тепла. Увеличенная мощность радиатора нужна, если окна комнаты выходят на север, батарея расположена в нише, скрыта экраном, в помещении два, три и больше окон. Лучше немного завысить нужную мощность, установить более длинный радиатор, чем короткий под широким окном.

Констатируем: не зря радиаторы принято устанавливать именно под окнами, для этого есть объективные причины. Кроме того, как бы ни хотелось скрыть батарею отопления, лучше не заставлять её мебелью, не занавешивать плотно и не скрывать за экраном с небольшими зазорами. Обеспечьте свободную циркуляцию воздуха вокруг окна, выберите радиатор оптимального размера и формы, чтобы в ваших комнатах было тепло и уютно.

Видео по теме
