Правильный монтаж пластиковых окон по ГОСТу

Правильная установка пластиковых окон по ГОСТу

Всем привет, дорогие читатели! Так как нам поступает много вопросов о монтаже окон, то мы решили подготовить статью о правильной установке окон по ГОСТу, чтобы вы могли сами проверить качество работ после монтажной бригады. Надеемся, статья окажется полезной.

Покупая окно, мы надеемся, что оно прослужит нам долгие годы. Но со временем замечаем, что сначала из него начинает поддувать, а потом и откровенно дуть. Откосы покрываются трещинами, в углах появляется черный грибок, а зимой на подоконнике замерзают цветы.

Как правило, все дело в неправильном монтаже окна. В этой статье мы расскажем о существующей технологии монтажа. Остановимся на правильной установке окна и рассмотрим, какие материалы лучше использовать.

Монтаж окна по ГОСТ

Первым делом нужно подготовить проем, очистить его от пыли и грязи. Если проем имеет неровности, то их необходимо выровнять с помощью шпатлевки.

Так же рекомендуем обработать поверхность проема праймером для лучшего сцепления материала. После этого нужно подготовить оконную раму к установке.

Сначала снимается створка. Это делается следующим образом. Необходимо открыть окно, вынуть штифт из верхней петли и вынуть створку. Затем снимается подставочный профиль, проклеивается в месте стыка с рамой лентой псул и устанавливается обратно.

Подготовка балконного блока к установке по технологии аналогична подготовке окна. Места стыка рам согласно технологическим требованиям проклеиваются лентой псул и закрываются стыковочным профилем и снова проклеивается лентой. Затем рамы соединяются между собой с помощью стыковочного профиля.

Правильный монтаж – залог успеха

В соответствии с нормами и требованием ГОСТ в окнах из белого ПВХ расстояние между креплениями должно быть не более 700 мм. и 150-180 мм от внутреннего угла рамы. Диаметр сверла должен быть меньше диаметра самореза.

В рамах просверливаются отверстия для соединения. В эти отверстия вставляются саморезы и скручиваются рамы. При креплении конструкции анкерными дюбелями заранее просверливаются отверстия в раме. Согласно ГОСТу от угла рамы должно быть 150-180 мм. Между крепежными элементами не более 700 мм. Отверстия под дюбели сверлятся с внешней стороны рамы.

Затем подкладываются опорные колодки под рамы. Опорные колодки могут быть изготовлены из древесины твердых пород или пластика. Далее конструкцию необходимо вставить в проем и зафиксировать раму подушками. Затем нужно взять уровень и с его помощью выровнять оконную конструкцию по горизонтали, помогая опорными колодками и подушками.

После горизонтального выравнивания раму необходимо выровнять вертикально относительно фасада с помощью того же уровня и подушек. С внешней стороны необходимо отметить место, где будет приклеена лента ПСУЛ (паропроницаемая саморасширяющаяся уплотнительная лента). После отметки рама вынимается.

Если планируется отделка откосов панелями ПВХ, то необходимо защелкнуть на раму стартовый профиль для откосов.

Со сдвигом 5 мм. от нанесенных отметок наклеивается на внешнюю сторону рамы лента псул. Сначала на верхнюю часть, потом на боковые стороны.

ПСУЛ – предварительно сжатая уплотнительная лента – применяется для соединения паронепроницаемого водоотталкивающего слоя с внешней стороны монтажного шва.

С внутренней стороны для защиты монтажного шва от влаги необходимо наклеить полнобутиловую пароизоляционную внутреннюю ленту и закрепить ее по углам. Затем конструкцию необходимо снова поставить в проем и окончательно выровнять с помощью подушек и опорных колодок.

После этого в стене просверливаются отверстия под дюбеля и вставляются вертикальные распорные колодки по бокам рамы и окно закрепляется.

После закрепления окна можно навешивать створки. Следующий этап – это утепление оконного шва монтажной пеной. Для качественной герметизации лучше использовать профессиональную пену под пистолет с низким вторичным расширением. Перед нанесением пены нужно увлажнить проем с помощью пульверизатора.

Тщательно встряхнуть баллон с пеной и заполнить проемы на 70% их глубины. Швы более 5 мм заполняются пеной в несколько слоев.

Если окно устанавливается зимой, то необходимо использовать морозостойкие материалы и зимнюю монтажную пену. Через 15-20 минут после нанесения пены необходимо закрыть внутреннюю ленту. Под подоконник устанавливается металлизированная пароизоляционная лента. С внешней стороны под отлив устанавливается внешняя диффузионная паропроницаемая лента. Окно установлено.

Отделка пластикового окна после установки

После того, как пластиковое окно установлено можно начинать процесс его декорирования, т.е. установки откосов и отливов.

На заранее отпиленный отлив надеваются торцевые накладки. Чтобы снизить шум от дождя рекомендуется наклеить под отлив полнобутиловую ленту. Затем отлив крепится к раме с помощью саморезов.

Подоконник устанавливается следующим образом. Под окно на саморезы крепятся специальные скобы, чтобы упростить монтаж подоконника. Пространство под будущим подоконником слегка запенивается монтажной пеной, чтобы подоконник не поднялся. После этого между рамой и скобой вставляется сам подоконник. Опять же с помощью уровня и опорных колодок подоконник выравнивается по горизонтали.

Обратите внимание. При выравнивании подоконника необходимо сделать уклон на 1-2 градуса в сторону комнаты. После установки подоконника можно начинать декорировать оконный проем. Для этого берутся специальные ПВХ панели которые крепятся на начальный профиль с клипсой. Наличник заводится за угол и закрепляется на стене саморезами. Сверху он накрывается декоративной планкой.

На подоконник не забываем надеть торцевые заглушки. Швы между откосными панелями, торцевыми накладками подоконника и отливом герметизируются нейтральным силиконовым герметиком.

Монтаж по ГОСТ. Вся правда и . несовсем правда

Приняв решение установить пластиковое окно, вы вдумчиво подходите к выбору компании: наличие собственного производства и сертифицированная продукция гарантируют, что окно будет качественным. Но 70 % долговечного окна — это его монтаж.

В объявлениях и рекламе часто можно встретить фразу вроде «Монтаж пластиковых окно по ГОСТ». Теоретически такой монтаж — гарантия качества, надежности и долговечности монтажных работ, но.

Что такое «монтаж пластикового окна по ГОСТ»?

• ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей», ст. 9;
• ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновымпроемам. Общие технические условия»
• ГОСТ Р 52749-2007 «Швы монтажные оконные с паропроницамыми саморасширяющимися лентами».

• Требования к свойствам заполнения монтажного шва.
• Требования к размерам монтажного зазора.
• Требования к размерам оконного проема.
• Требования к поверхностям оконного проема.
• Требования к закреплению оконной конструкции.
• Общие требования к выполнению работ.
• Требования и рекомендации ГОСТ к документарному оформлению работ.
• Гарантийные обязательства подрядчика.

Похожие статьи

Как проверить качество установки окон

Правильный монтаж – важный аспект комфортной и долгосрочной эксплуатации конструкций ПВХ. Оптимальная технология монтажа отражена в ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам». Перед подписанием акта выполненных работ, убедитесь в качестве установки и проверьте основные нюансы монтажа.

Во время самого монтажа не нужно проверять каждый шаг монтажника. А вот в чем следует убедиться с самого начала – это в том, подходит ли размер конструкции к проёму. Конструкция должна свободно входить в проём, по периметру окна монтажный зазор должен составлять 20-60 мм. Этот проём заполнит монтажная пена. Зазор большей или меньшей ширины снизит качество монтажа и эксплуатационные характеристики окна.

Как защититься от постороннего шума?

Шумовое загрязнение приняло статус экологической проблемы крупных городов.
Избыточная степень загрязнения города звуком разрушительна для человека.
Акустическое раздражение накапливается и иногда вызывает необратимые последствия:

— неврологические заболевания;
— головокружение;
— оглушение;
— рассеянность.

Неприятно? Еще бы!

Мифы о пластиковых окнах

Миф 1. Пластиковые окна закупоривают проем и «не дышат»

Современные конструкции оборудованы качественной фурнитурой и уплотнительной резиной по периметру створки и рамы, исключающей проникновение сквозняка в помещение. Не привыкшему к такой герметичности пользователю первое время кажется, что в квартире стало душно. По сравнению со старыми деревянными рамами, которые «дышали» благодаря щелям и рассохшейся древесине, пластиковые окна действительно не пропускают воздух. Чтобы избежать духоты и обеспечить доступ свежего воздуха, необходимо не менее 2 раз в день проветривать комнату по 15 минут. Новые деревянные окна тоже не «дышат» естественным образом. Поверхность рамы обрабатывают специальными пропитками и лаками, через поры которых не проходит ветер. Изделия из дерева требуют ежедневного проветривания для комфортного микроклимата в помещении.

Миф 2. Окна из пластика неэкологичны

Распространено мнение, что пластиковые конструкции опасны для здоровья. Чаще всего покупатель реагирует на упоминание свинца в составе профиля ПВХ. Для жесткости, прочности, увеличения срока службы, красивого внешнего вида, надежной защиты от впитывания влаги в пластик добавляются различные стабилизаторы. Эти добавки могут быть на основе свинца или соединения кальция и цинка. Только в состав материала входит не сам свинец, а его соединение, что абсолютно не влияет на здоровье человека. Та же пищевая соль – это натрия хлорид. Если бы мы говорили о том, что соль состоит из хлора, стали бы мы употреблять ее в пищу? Но соединение разительно отличается от самого химического элемента. То же самое и с добавками в профиль. Безопасность пластика давно изучена и доказана. Из этого материала мы каждый день используем такие вещи как зубная щетка, очки, посуда. Детские бутылочки сделаны из пластика и даже в медицине без него не обойтись, те же сосуды для донорской крови выполнены из ПВХ.

Установка пластиковых окон по ГОСТу 30971-2012: пошаговая технология

До 2003 г монтаж окон пвх и балконных блоков не был регламентирован государством. Специалисты по установке окон руководствовались технологией, предложенной производителями этих конструкций. Ошибочна она была, или нет, сложно судить. Но количество жалоб на промерзание, продувание и подтекание рам, превышало допустимые пределы. С целью устранения этих проблем в начале марта 2003 г. был принят ГОСТ 3071-2002, и стала обязательной установка окон по ГОСТу.

Что такое монтаж окна пвх по ГОСТу

Ввод документа, регламентирующего монтаж оконных швов и примыканий, вызвал, в свое время, немало споров и разногласий. Компании, специализирующиеся на установке окон, были недовольны предстоящими расходами на закупку дополнительных материалов и увеличением трудозатрат.

Дело в том, что государственный стандарт утвердил несколько нормативов, требующих применения в монтаже материалов, которые ранее не использовали, или применяли неохотно. Это влекло удорожание работ исполнителей и, соответственно, потребителя. Что, как считали, могло привести к снижению спроса на услуги оконщиков.

Но тревоги были напрасными. Первыми оценили преимущества ГОСТа именно потребители. Что неудивительно, так как документ полностью ориентирован на улучшение условий эксплуатации оконных и балконных блоков. Что же это за улучшения?

1. Монтаж пластиковых окон по ГОСТу с паро- и гидроизоляцией зазоров. В документе было дано определение монтажного шва с указанием необходимых для его устройства материалов. Теперь правильный шов должен состоять из трех слоев: наружного, водоизоляционного и паропроницаемого.
2. Указаны рекомендуемые параметры зазоров.
3. Определены требования к подготовке поверхностей.
4. Установлены правила приемки.
5. Указаны предельно допустимые расстояния между точками крепления. Для пластикового профиля это 70 мм.
6. Дан перечень действий для испытаний качества конструкций.
7. Указан предельный срок службы используемых материалов: не менее 20 лет.

Не обошли вниманием и такой важный элемент оконной конструкции, как отлив. Согласно ГОСТ, теперь его защищают снизу диффузионной лентой, изготовленной из полиэстера. Это обеспечивает прочную фиксацию металлического полотна к стене и коробке. Наличие ленты на нижней плоскости отлива значительно снижает шум от капель дождя.

Применение нормативов на практике

С марта 2003 года монтажники стали работать с учетом принятых нормативов. Но у потребителя, незнакомого с тонкостями этих работ, неизбежно возникает вопрос: что значит установка окна по ГОСТу? Знание ответов поможет отследить правильность выполняемого монтажа и убедиться в его качестве. Первое, о чем нужно знать: все швы оконного блока теперь должны состоять из трех частей.

1. Центральная – из монтажной пены, обладающей высокой морозостойкостью и влагостойкостью.
2. Наружная – из гидроизоляционной ленты.
3. Внутренняя – из пароизоляционной ленты.

Основной принцип монтажа можно объяснить так: внутренняя часть шва должна обладать низкой теплопроводностью, а защищающие ее боковые, – паропропускной. В этом случае, если влага проникнет к монтажной пене, она беспрепятственно выйдет в виде пара и не причинит вреда утепляющему слою (монтажной пене).

Преимущества монтажа

Преимуществ, по сравнению с обычной профессиональной установкой, несколько. Но все они настолько важны, что игнорировать их неразумно.

1. При соблюдении всех нормативов Госстандарта исключено промерзание и протекание швов. Следовательно, и оконных рам.
2. Исключена возможность образования грибка и плесени.
3. Утепляющий слой (монтажная пена) защищен от влаги и не разрушится раньше времени. При неправильной установке, с отсутствием защитных лент, можно наблюдать пожелтение пены. Под воздействием влаги ее структура становится рыхлой и начинаются процессы разрушения. Такая пена теряет свои теплоизоляционные свойства со всеми вытекающими: окна начинают промерзать, протекать, и более не являются надежной преградой для ветра.
4. Отлив соединен со стеной рамой более герметично, что обеспечивает дополнительный теплоизоляционный эффект и увеличивает срок службы оконного блока.

Есть еще одно важное преимущество соблюдения требований Госстандарта. Если потребитель останется недоволен качеством монтажа и закажет услугу независимой экспертизы, компании, установившей это окно, в лучшем случае грозит перемонтаж. А худшем – немалые расходы.

Материалы, обязательные при установке окон

Среди монтажников пластиковых окон ГОСТ 3071-2012 получил название «ленточного». Это связано с тем, что в соответствии с требованиями этого документа, необходимо защищать швы «ленточками» – узкими по ширине изделиями: пароизоляционными, саморасширяющимися и диффузионными.

Материалы для установки пластиковых окон по ГОСТу:

• ленты ПСУЛ (саморасширяющиеся уплотнительные);
• ГПЛ (пароизоляционные), изготовленные из бутилкаучука или алюминиевой фольги, для внутренней защиты швов;
• диффузионные полиэстеровые для внешней защиты.

Ленты ПСУЛ являются саморасширяющимся материалом и продаются в роллах. При монтаже крайне важно выбрать степень увеличения объема ленты. Этот показатель всегда указан на упаковке. Так, для зазоров шириной 10 мм, нужно выбирать ленту с диапазоном расширения 30-40 единиц. Наиболее популярны марки лент Profband, «ПСУЛ-EUROBAND», «Липлент», «Робибанд».

Полиэтиленовая лента ГПЛ (гидропароизоляционная) изготовлена на основе вспененного каучука. С одной ее стороны клеевая основа, в середине – паропроницаемый материал, со второй стороны – ламинированная основа и вставки из металлизированного материала (фольги). Предназначение этих лент заключается в отражении тепла обратно, внутрь помещения, и защиты монтажной пены от влаги. Популярные марки: TYTAN Professional, KLEBEBANDER, «Герметик-Абрис».

Диффузионные ленты укладывают под отлив с целью защиты шва от влаги с наружной стороны окна. Эти материалы также изготавливают из бутилкаучука, но клеевой основы у них две: с каждой стороны. Поэтому защитный материал прочно приклеивается и к отливу, и к проему. Популярные марки: HAUSER, «Робибанд», Ultima, WS.

Технология монтажа по ГОСТу

Установка пластиковых окон по ГОСТу 30971-2012, пошаговая технология которой предложена, может быть выполнена и самостоятельно.

Шаг 1. С помощью щетки с жесткой щетиной или малярной кисти сметают пыль и мусор.

Шаг 2. Швы между кирпичами выравнивают влагостойкой шпатлевкой.

Шаг 3. Покрывают шпатлевку слоем грунтовки.

Шаг 4. Открывают оконный блок и снимают створку.

Шаг 5. В нижней части рамы снимают подставочный профиль.

Шаг 6. Приклеивают ПСУЛ в месте стыка рамы и подставочного профиля.

Шаг 7. Если устанавливают балконный блок, снимают стыковочный профиль и с внешней стороны рамы. В месте стыка с проемом приклеивают ленту ПСУЛ по всему периметру. Если устанавливают окно, сразу приклеивают ленту по его периметру.

Шаг 8. Берут простой карандаш и рулетку. Делают разметку точек крепления на ПВХ профиле. В соответствии с требованиями стандарта, расстояние между этими точками не должно превышать 70 см. Отверстие должно отстоять от угла рамы на 150-180 мм.

Шаг 9. Высверливают отверстия. Диаметр сверла должен быть меньше диаметра болта или самореза.

Шаг 10. На проем устанавливают опорные колодки, которые будут находиться под рамой.

Шаг 11. Вставляют раму и фиксируют саморезами.

Шаг 12. Со стороны улицы отмечают места крепления ПСУЛ.

Шаг 13. Снимают раму и со сдвигом 0,5 см от разметки, приклеивают ПСУЛ.

Шаг 14. Устанавливают на раму стартовый профиль для откосов.

Шаг 15. С внутренней стороны оклеивают раму лентой ГПЛ.

Шаг 16. Устанавливают раму, выравнивают. Высверливают в стене отверстия под дюбели и выполняют окончательную фиксацию.

Шаг 17. Устанавливают створки.

Шаг 18. Заполняют шов монтажной пеной.

Шаг 19. Через 15-20 минут ленту ГПЛ выравнивают вдоль откосов.

Шаг 20. Под подоконник устанавливают ГПЛ.

Шаг 21. Осуществляют монтаж подоконника.

Шаг 22. Под отлив устанавливают диффузионную ленту.

Как устанавливать самостоятельно пластиковые окна по ГОСТу

С возникновением инновационных технологий обыкновенные жильцы получили возможность обустраивать свое жилье с большим комфортом, уютом и теплом. В этом процессе значительную роль играют пластиковые окна. Наконец-то мы можем избавиться от деревянных окон, которые летом засыхают, зимой рассыхаются, плохо удерживают тепло и становятся источниками сквозняков.

Стеклопакет современного типа абсолютно не имеет перечисленных недостатков. Он долговечный, прочный, безопасный для человеческого организма, имеет красивый и привлекательный вид. Окна из ПВХ длительное время будут радовать вас своей функциональностью, но только с одним условии: установка стеклопакетов должна проходить по ГОСТу и соблюдению всех нюансов и правил технологии установки.Как правильно установить пластиковые окна, если вы никогда прежде этого не делали?

Попробовать выполнить монтаж стеклопакетов своими руками достаточно проблематично, особенно если вы проживаете в многоэтажном доме. Для этого понадобится сноровка альпиниста, которой у вас не окажется. Поэтому самый легкий выход – нанять специалистов. Но и в случае, если к вам пришли рабочие, заслуживающие многочисленных хороших отзывов, имеющие рекомендации, следует проверить, правильно ли они устанавливают ваше окно. А для этого нужно знать главные моменты установки пластиковых окон, которые со своей стороны вы должны проконтролировать.

Как установить реечный потолок в ванной комнате? Особенности и технология монтажа при самостоятельном ремонте.

Особенности облицовки стен мдф панелями можно узнать в этой статье. Профессиональные советы мастеров помогут справиться с работой быстрее и качественнее.

Монтаж окна

Технология установки пластикового окна по ГОСТу предполагает пошаговое выполнение ряда мер и мероприятий по заданным критериям, причем с соблюдением строгой последовательности каждого этапа.

Монтаж окна ПВХ по ГОСТу начинают с демонтажа старого окна: рабочие должны его полностью удалить, вычистить проем до кирпичного или бетонного основания рамы. Далее рабочие должны прогрунтовать поверхность откосов, в которые встанет новая рама.

Как крепится специальная лента на раму ПВХ? Уплотненная сжатая лента крепится по всему периметру рамы с внешней стороны. Ее основное предназначение – выведение остатков влаги, которая останется в оконном проеме. Такое приспособление сдерживает проникновение влаги в противоположном направлении.

Затем к оконной раме крепят диффузионную ленту. Как правило, она белого цвета, плотной тканевой структуры на каучуковой основе. Он хорошо прилипает к проемам в стене, а также защищает от влаги шов.

После прикрепления всех лент монтажники закрепляют анкерные пластины к раме. Размещают их по всему периметру с расстоянием друг от друга в 70 см. После этого оконный блок можно устанавливать в оконный проем.

Теперь монтаж пластикового окна по ГОСТу переходит на другой этап, включающий его крепление к оконному проему.

Когда анкерные пластины прикрепятся к стеновому проему, возникший промежуток необходимо заполнить монтажной пеной.

Пена является дополнительной теплоизоляцией. Она должна заполнять все зазоры и щели, чтобы предотвратить попадание излишков влаги. Помимо этого, именно монтажная пена способствует снижению шума. После заделывания пеной щелей изнутри швы необходимо закрыть плотной диффузной лентой.

Перед установкой подоконника рабочие должны воспользоваться металлизированной лентой, которая принимает участие в термоизоляции нижнего шва.

Крепление подоконника

Закрепление подоконника – это окончательный этап установки ПВХ окон.

На основание из бетона выкладывают цементную стяжку, которая поможет обеспечить устойчивость подоконника. Только на этом растворе он не провиснет и даже сможет выдерживать вес человека, захотевшего присесть на удобное основание.

Внутренние откосы наносятся на начальный профиль, а каждый последующий шаг выполняется с помощью замеров строительного уровня, который помогает прослеживать уровень наклона рамы. Если он хоть немного превысит норму, то окно будет плохо и открываться, и закрываться. Поэтому за строительной бригадой следить нужно внимательно.

Читайте о том, с чего начинается перепланировка трехкомнатной квартиры — так вы сможете оптимизировать временные и финансовые затраты на обновление облика вашей квартиры.

Читайте о порядке проведения ремонта в квартире тут — зачем нужен план и как его составить.

Монтаж пластиковых окон по ГОСТу 30971-2002 должен производиться именно в этой последовательности. И напоследок отметим, что перед тем, как отпустить рабочих и подписать акт приема работы, проконтролируйте работу окна, откройте и закройте створки и убедитесь в правильной работе во всех направлениях.

В заключение предлагаем посмотреть видео, как должна выглядеть установка пластикового окна по ГОСТу:

Если вам доводилось устанавливать пластиковые окна, и рабочие, которые вас обслуживали, выполняли монтаж строго по инструкции и согласно ГОСТу 30971-2002, оставляйте свои отзывы в комментариях.

Монтажные швы и зазоры: практикум от умельцев FORUMHOUSE

Металлопластиковые окна в том или ином исполнении повсеместно распространены и в многоэтажной застройке, и в частном секторе. Но кроме характеристики самой конструкции, не менее важен правильный монтаж, своими силами или с привлечением мастеров, главное – соблюдение технологий. Основное внимание зачастую уделяют надежной фиксации блока в проеме и идеальной плоскости, тогда как шов, «запенил, закрыл, забыл». При том, что качественные монтажные швы, это залог герметичности проема и беспроблемной эксплуатации окна на долгие годы. Рассмотрим, почему швы имеют значение, ГОСТ, а также, рекомендации наших участников, основанные на личном опыте.

Содержание

• Функционал монтажных швов
• Монтажные швы по ГОСТу
• Варианты исполнения

Функционал монтажных швов

Считать монтажный шов просто щелью по периметру окна, которую нужно заделать пеной, с ПСУЛ (предварительно-сжатая уплотнительная лента) или без, и закрыть (наличники, нащельники, штукатурка и др.) – ошибочно.

Это технологический зазор с регламентируемыми параметрами и рядом функций.

Все очень просто. Монтажный шов изолирует стену от окна. Температура стены в месте установки окна ниже чем у самого окна и чтобы рама оконная не получала минус от стены и нужен монтажный шов. Самое главное предназначение монтажного шва – разделить два разных по теплопроводности материала.

Заполнение же, будь то монтажная пена или что-то иное, обеспечивает герметичность:

• защищает от продувания;
• изолирует помещение от внешних атмосферных воздействий;
• предотвращает отток теплого воздуха из помещения.

А также, «дружит» оконный блок с проемом.

… Самые капризные места, это места стыковки материалов, разных по природе. Вот здесь и помогает пена, которая лучше этих материалов по теплофизике.

Важнейшим же параметром монтажного шва является ширина.

Дом из газоблока 400 мм. Какой запас на монтажные швы сбоку/снизу/сверху порекомендуете? Варианты нашел от 10-15 до 30-50 мм. На что ориентироваться? По идее, меньше шов – больше окно. Установка окон в проем стены из газоблока 400 мм. Посоветуйте, как правильнее.

Точно не вариант экономить на оконном блоке за счет увеличения шва. Как слишком широкие, так и совсем тонкие швы – одинаково нежелательно.

За точку отсчета берется материал профиля и габариты окна, так как у дерева, металла и поливинилхлорида разное линейное расширение, а колебания температур в условиях нашего климата составляют десятки градусов.

Также бытует мнение, что замерщики-установщики специально оставляют заведомо большие зазоры, чтобы нивелировать возможные косяки и упростить монтаж. И действительно, ситуации, когда «мастера» мягко говоря, не профи, имеют место быть.

Я не монтажник, но окна устанавливал сам, и по этой причине пришлось многое перелопатить. Главная причина установки самостоятельно – некомпетентность прибывшего замерщика, он же, монтажник. При общении понял, что он вообще не знает своего дела. Человек озвучил 25 летний стаж монтажа окон. На мой вопрос, на счет праймера – у него «выпали» глаза. На вопрос, какой метод крепления лучше, ответ еще больше ошарашил – «Как скажите, так и закрепим». В общем, пришлось самому сначала углубиться в теорию.

Тем не менее, габариты монтажного шва регламентируются госстандартом, а не монтажниками.

Монтажные швы по ГОСТу

В настоящее время в этой сфере действует ГОСТ 30971-2012. Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия (взамен ГОСТ 30971-2002). При желании и необходимости его можно изучить детально, так как кроме непосредственно швов, там масса другой полезной информации по монтажу оконных блоков. Но если коротко по швам:

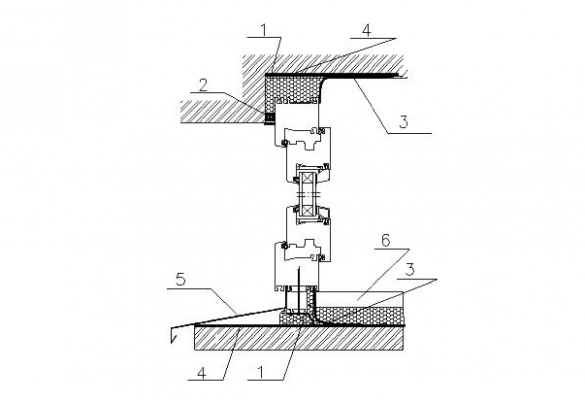

Узел примыкания оконного (балконного) блока к стеновому проему.

1. Центральный слой
2. Наружный слой герметизации
3. Внутренний слой герметизации
4. Дополнительный слой герметизации
5. Отлив
6. Подоконник

Требования к размерам.

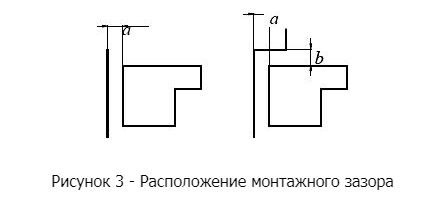

Размеры монтажного зазора.

Материал профильных элементов

Габаритный размер оконного блока, мм

Размер монтажного зазора, мм

Правильный монтаж окон ПВХ в соответствии с требованиями ГОСТ

Вкладывая немалые средства в установку пластиковых окон, люди рассчитывают серьезно повысить уровень комфорта своей квартиры. Тщательно изучают модельный ряд, сравнивают преимущества профилей, применяемых в различных конструкциях. Но все преимущества окон из ПВХ могут быть перечеркнуты ошибками, допущенными при их установке. Большинство претензий в адрес фирм, устанавливающих окна ПВХ, предъявляется именно к качеству работы монтажников. Пластиковые окна прослужат долго и не потеряют своих качеств, если установщики будут ориентироваться при монтаже на ГОСТ, а не на сугубо личные соображения.

Какой документ регламентирует процесс монтажа пластиковых окон?

В марте 2003 года был разработан и принят ГОСТ 30971–2002, обеспечивший формализацию монтажных работ. Принятию этого документа способствовала государственная программа по увеличению энергоэффективности и энергосбережения.

Но далеко не все компании в своей работе руководствуются положениями этого документа. Высокие требования, предъявляемые ГОСТом 30971–2002, увеличивают издержки фирм, работающих на рынке окон ПВХ. Поэтому небольшие компании часто игнорируют его положения, экономя на качестве предоставляемых услуг. Этому способствует и невысокий профессиональный уровень работников таких предприятий.

Рядовому обывателю знакомство с этим документом принесет ощутимую пользу. Зная правила установки окон из ПВХ, он сможет проконтролировать весь процесс монтажа, а после его завершения сможет получить подробную техническую документацию по произведенным работам и полноценное гарантийное обслуживание.

Какие документы оформляются при установке?

У владельца новых окон из ПВХ на руках должны оказаться два документа, один из них – до установки, другой – по окончании работ по замене оконных блоков.

1. Предварительно оформляется договор, в котором должны присутствовать необходимые расчеты по теплофизическим свойствам устанавливаемого в конкретный стеновой проем окна. На их основе выбирается наилучшая схема монтажа, которую согласуют с заказчиком.
2. После завершения монтажа пластиковых окон заказчику передается технический паспорт монтажа со схемой установки. Также там должны быть перечислены материалы, использовавшиеся для заделки монтажных швов, и гарантийные обязательства подрядчика.

Подготовка помещения

Процесс замены оконных блоков сопровождается выделением большого количества пыли. Поэтому перед началом работ необходимо максимально освободить комнату от мебели и бытовой техники. То, что вынести невозможно, а также стены и пол нужно закрыть пленкой или газетами, чтобы не допустить загрязнения.

Совет: в качестве своеобразного экрана можно использовать старое покрывало, натянув его во влажном виде на расстоянии двух-трех метров от оконного проема. Оно примет на себя значительную долю пыли, а впоследствии его можно просто выбросить.

Подготовка оконных проемов

Перед монтажом пластиковых окон необходимо удалить старые рамы из стенного проема. Для этого монтажники используют перфоратор, электрический лобзик и ломик. ГОСТ 30971–2002 требует от подрядчика предварительно подготовить проемы под оконные блоки: полноценно очистить поверхность и устранить имеющиеся дефекты. Также ГОСТ требует наличия фальш-четвертей у проемов, в которые производится установка пластиковых окон. Они необходимы для формирования трехслойного монтажного шва.

Справка: четверти – это выступы, предназначенные для защиты швов от внешнего неблагоприятного воздействия. При их отсутствии создаются так называемые фальш-четверти, обычно изготавливаемые из металлических или пластиковых уголков.

Три слоя монтажного шва при установке окон из ПВХ

Независимо от материалов, выбранных установщиками пластиковых оконных блоков, по правилам любой монтажный шов должен содержать три слоя.

• Наружный слой должен защищать остальные материалы шва от влаги. Вместе с тем он должен пропускать воздух для вентиляции утеплителя. В большинстве случаев для формирования этого слоя используют предварительно сжатые уплотнительные ленты (ПСУЛ). Перед тем как монтировать коробку окна в проем, ее оклеивают этими лентами. В дальнейшем они расширяются и закрывают все просветы между коробкой и стенным проемом. ПСУЛ идеально подходят при монтажных работах в новых домах, где геометрия стенных проемов не нарушена. Но если откосы неровные или оштукатурены, то при применении такого защитного материала могут возникнуть определенные проблемы. Согласно ГОСТ 30971–2002, при установке оконных блоков из ПВХ разрешается использовать различные виды герметиков, например, силикон.

Важно! Герметик нельзя наносить прямо на монтажную пену, и он должен закрывать только две стороны шва.

• Средний слой обеспечивает теплоизоляцию. Для его заполнения используют монтажную пену, которую подбирают исходя из климата района. Заполнять ею шов необходимо таким образом, чтобы потом не пришлось подрезать излишки со стороны улицы: подобные манипуляции облегчают попадание влаги в этот слой. Если есть потребность в нанесении нескольких слоев пены, то следует выдержать временной интервал между формированием каждого из них согласно правилам, определенным ГОСТом.

• Внутренний слой защищает утеплитель от влаги со стороны помещения. Он состоит из пароизоляционных лент. Следует следить за правильным расчетом нахлеста такой ленты, который должен составлять не менее половины ширины материала. Также следует избегать образования складок при укладке ленты. Наиболее часто установщики используют ленту с нанесенным внутри защитным покрытием, но если оконные проемы оштукатурены, то лучше выбрать ленту с наружным покрытием.

Как должен крепиться оконный блок

При монтаже оконного блока следует обеспечить достаточную величину зазора между профилем окна и стенным проемом. Зазор не только позволит качественно произвести все работы по заполнению швов, но и компенсирует возможные изменения геометрии окна, вызванные колебаниями температуры.

Существуют правила расположения крепежных элементов:

• для коробов окон ПВХ белого цвета максимальное расстояние между ними составляет не более 700 мм;
• если короб окна цветной, то это расстояние уменьшается до 600 мм;
• элементы крепления должны располагаться на расстоянии не менее 150 мм от углов и сочленений;
• деревянные колодки, используемые для предварительной фиксации окна, должны быть заранее обработаны антисептическими материалами, высота их должна быть не меньше 20 мм;
• в большинстве случаев оконные короба крепятся дюбелями и анкерами, которые вгоняются в стену на глубину от 40 мм.

Важно! Все крепежные элементы должны обладать антикоррозионным покрытием, обычно это нержавеющая или хромированная сталь.

Что еще должен сделать подрядчик после установки окна

Не зная норм ГОСТа, многие заказчики считают, что обязанности подрядчика заканчиваются после завершения установки оконного блока. И фирмы, устанавливающие окна ПВХ, пользуются этим, облегчая себе работу. На самом деле подрядчик обязан дополнительно выполнить следующие действия:

• Проверить работу створок окна, при необходимости произвести их регулировку и устранить возможные перекосы.
• Проверить работу всей фурнитуры, установленной на окне.
• Удалить защитную пленку.
• Собрать и вынести мусор, образовавшийся в процессе удаления старых оконных рам и установки пластикового оконного блока.

Важность правильной установки окна

Правильная установка пластикового окна позволит избежать характерных проблем, возникающих при неправильном монтаже. К ним относятся:

• Недостаточная теплоизоляция конструкции, образование так называемых мостиков холода.
• Появление плесени и грибка вследствие плохой гидроизоляции или недостаточной паропроницаемости монтажного шва.

• Появление перекосов створок или короба окна, вызванных недостаточной величиной теплового зазора или неправильным размещением крепежных элементов.

При соблюдении всех правил, прописанных в ГОСТе, пластиковое окно может прослужить до 20 лет и при этом не потерять своих характеристик.

Как установить пластиковое окно по нормативам ГОСТа: инструкция и порядок действий

Для выполнения любых строительных работ необходимо руководствоваться действующими нормативными документами. На дальнейшие свойства и надежность конструкции влияет правильная установка пластиковых окон по действующему ГОСТу. Инструкция может незначительно отличаться, но в целом она предписывает порядок действий, требования к материалам и комплектующим.

1. Нормативные документы
2. Регламент монтажа металлопластиковых конструкций
3. Подготовка оконного проема
4. Крепление окна
5. Требования к монтажным швам

Нормативные документы

Производственные и монтажные компании при разработке технологии монтажа конструкций должны руководствоваться действующими нормами. Но из-за специфических свойств металлопластиковых окон к ним лишь частично применимы ГОСТы и СНиПы для деревянных оконных блоков. Для решения этой проблемы были приняты новые регламентирующие документы.

Перечень нормативных актов и их краткая суть:

• ГОСТ 30674-99, статья 9. Описывает гарантии, которые должны предоставляться после монтажа. Для хранения срок составляет 1 год, по окончании работ – 3 года.
• ГОСТ 30971-2002. Применим для правильного формирования монтажных швов и регламентирует свойства применяемых материалов и правила их установки. Действует лишь как рекомендация, так как был отменен на основании приказа №64 в апреле 2006 Минрегиона России.
• ГОСТ Р 52749-2007. Окончательная редакция документа досконально раскрывает требования к монтажным швам.

Однако на практике последний документ необходим только при применении специальных пароизолирующих и саморасширяющихся лент. Они необходимы только при значительных перепадах температуры или повышенных требованиях к теплоизоляции монтажного шва. Если по условиям договора при монтаже не указано обязательное условие применения ПСУЛ – действие этого ГОСТа не распространяется.

Регламент монтажа металлопластиковых конструкций

На этапе замеров определяется конфигурация окна и его габариты. Последние зависят от формы проема – с четвертью или без нее. Зазор между рамой и стеной должен быть в пределах 2-4 см. Учитывается возможно неправильная форма проема, у которой углы не равны 90°. Если величина перекоса влияет на уменьшение (увеличение) зазора – проем нужно выровнять до монтажа пластикового окна.

Работы должны выполняться при температуре не ниже -15°С при нормальных показателях влажности. Запрещено монтировать пластиковые окна во время дождя или снега – влага может остаться в проеме.

Порядок установки окна:

1. Демонтаж старой конструкции.
2. Подготовка проема и дополнительная сверка его габаритов.
3. Установка окна.
4. Обустройство зазоров и откосов.
5. Регулировка фурнитуры.

Во время выполнения каждого этапа необходимо учитывать следующие нюансы.

Подготовка оконного проема

Независимо от того, выполнялся ли демонтаж старой конструкции или нет, делается подготовка проема. Она включает в себя очищение его от грязи и пыли, проверку целостности ж/б плиты или кирпичной кладки. По надобности восстанавливают целостность проема, если во время демонтажа она была нарушена.

Также рекомендуется обработка четверти антигрибковыми составами. Важно, чтобы они не повредили монтажной пене или изолирующим лентам.

Крепление окна

Перед началом установки необходимо снять стеклопакеты. Масса металлопластиковой рамы относительно небольшая, что значительно облегчит ее монтаж. Предварительно на торец конструкции крепятся анкерные пластины или делаются отверстия на раме для анкеров. Последние необходимы для больших окон. Шаг крепления – 15-20 см.

Рекомендации по самостоятельной установке пластикового окна:

• На внешнюю часть рамы, на край, крепится саморасширяющаяся лента. Она предотвратит прямой контакт конструкции с четвертью, что повысить теплоизоляцию.
• Рама фиксируется в проеме. Важно, чтобы точка росы находилась внутри стеклопакета или с внешней части улицы. Для однослойной стены раму крепят посередине, для двухслойной – ближе к внешнему утеплителю.
• Проверка расположения конструкции. Это делается с помощью уровня. Контролируются горизонтальные, вертикальные и диагональные показатели.
• Окончательная фиксация пластикового окна.

После этого можно приступать к завершающей стадии монтажа.

Требования к монтажным швам

Большинство ошибок установки происходит во время обустройства швов. Помимо соблюдения размеров они должны быть корректно заполнены и защищены. Для этого необходимо использовать специальные материалы.

Оптимальная конструкция монтажного шва:

• Саморасширяющаяся лента крепится на внешнюю часть рамы и препятствует проникновению влаги;
• Монтажной пеной заполняется пространство между рамой и проемом с учетом ее расширения –от 10% до 60%.
• Установка пароизолирущей ленты на внутреннюю часть окна.

Последняя необходима для обеспечения пароизоляции. После этого устанавливаются стеклопакеты и выполняется первичная регулировка фурнитуры. Через 3-4 дня окно примет окончательные размеры в проеме и можно будет сделать итоговую регулировку фурнитурной группы.

Технология установки пластиковых окон

Для того чтобы окно-ПВХ служило долго и исправно, необходимо правильно его установить. Во время монтажа нужно соблюдать требования ГОСТа и учитывать такие факторы: особенности стен в оконном проеме, массогабаритные характеристики конструкции и многое другое.

Требования ГОСТ к монтажу металлопластиковых систем

В ГОСТ есть перечень требований к месторасположению рамы и монтажным швам, которые наносятся в местах примыкания проема стены и оконного блока.

Правила монтажа окон-ПВХ согласно ГОСТ:

• Оконная система должна устанавливаться ровно. Допустимое горизонтальное, вертикальное и фронтальное отклонение не должно быть более 3 мм. на конструкцию и 1,5 мм. на погонный метр рамы.
• Монтажный шов должен быть трехслойным. (ГОСТ 30971-2002). Для оптимальной паро и гидроизоляции ширина шва должна варьироваться в пределах от 15-18 см. от угла. Если этот показатель будет больше, то существует риск снижения прочности крепления, если же меньше – окно может погнуться из-за теплового расширения.
• Для того чтобы окно прочно закрепилось в проеме, его нужно установить на опорные колодки, а по бокам зафиксировать распорные колодки. Далее рама фиксируется с помощью анкерных дюбелей и специальных пластин. Крепления должны располагаться на расстоянии 700 мм. друг от друга. Соблюдение вышеперечисленных требований на 80 % определяет потребительские свойства и качество металлопластиковых окон.

Варианты установки окон-ПВХ

Существует два варианта монтажа пластиковых окон:

• с разборкой окна до мелочей;
• без разборки окна.

Без каких-либо знаний можно сказать, что второй способ будет проще, но его использование ограничивается требованиями ГОСТ.

Технология установки пластикового окна с разборкой

Требование ГОСТ гласят о том, что разборной метод необходимо использовать в случаях установки окна с большими габаритами и на значительной высоте. Заключается этот способ в том, чтобы придать повышенную прочность в местах крепления рамы и стен. Рассмотрим элементы, на которые разбирается пластиковое окно.

При использовании этого метода цельная конструкция разбирается таким образом:

• Первым делом необходимо отставить в сторону стеклопакеты, штапики и створки, Раму в свою очередь необходимо прикрепить к стене. При этом необходимо помнить, что чем больше будет рама, тем длиннее будут анкеры, а расстояние между ними должно быть, наоборот, меньше. Если взять средний размер между анкерами, то он должен составлять около полуметра.
• После того как рама будет качественно прикреплена к стене, можно переходить к крепежу элементов, которые были сняты до установки рамы. После их установки на свои места, останется только прикрепить отлив и откосы. Отлив лучше всего подсоединить к подставочному профилю.

Установка пластикового окна без разборки

акая установка рассчитана на те модели окон, которые не превышают 2 метров по высоте, а здание, где будет оно устанавливаться не больше 12 этажей. Самым большим достоинством этой установки будет то, что окно не нужно разбирать, а это уменьшит риск неправильного монтажа, таких элементов как штапики или стеклопакеты.

Этапы монтажа окна-ПВХ без разборки:

1. В случае необходимости нужно произвести демонтаж старого окна.

2. Далее устанавливается блок пластикового окна на специальные бруски-чопики. Затем выравниваем окно по вертикальному, горизонтальному уровню и, воспользовавшись клиньями из бруска, фиксируем систему в стеновом проеме.

3. Закрепляем оконный блок с помощью крепежных элементов. Они также должны соответствовать требованиям ГОСТ 30971-2002 Приложение Б.

4. Создаем внутренний монтажный шов, который защитит конструкцию от избыточной влаги, что содержится в квартире.

5. Запениваем монтажный шов.

6. Закрываем шов эластичной лентой. Затем прикручиваем стартовый профиль, чтобы установить откосы.

7. Вырезаем по заданным параметрам откосы и устанавливаем их в стартовый профиль.

8. На этом установка пластикового окна завершается. Мы рассмотрели монтаж окна ПВХ по ГОСТу с пароизоляцией монтажного шва внутри квартиры.

Мелочи, которые требуют особого внимания

Проводить монтаж пластикового окна без разборки необходимо лишь при закрытых створках. Если сказать это простыми словами, то регулировку фурнитуры нужно производить до установки окна.

Не стоит пренебрегать подставочным профилем! Без него возрастает риск появления холодного мостика. Также на это влияет неправильно выставленное окно.

Если производится установка разборного окна, то свое внимание необходимо сконцентрировать на сборку штапиков и их крепление. А именно, при изъятии штапика стеклопакет можно будет легко выдавить, поэтому при сборке нужно следить за тем, чтобы штапики были плотно установлены как с наружной, так и с внутренней стороны.

Как произвести балконное остекление?

При балконном остеклении необходимо быть особо внимательным, так как площадь для установки будет большая. Плюс к этому, на балконе будет большая нагрузка на отдельные элементы окна. Первым делом перед балконным остеклением ставится мощная рама, которая способна выдержать тяжелую раму окна.

Балконные конструкции пластиковых окон могут быть совершенно разные: распашные, раздвижные, глухие с форточками и т. д. Если балкон небольшой и в зимнее время туда никто не выходит, то для экономии места можно установить легкие слайдеры. Но, при этом нужно помнить, что они будут пропускать холод.

Если же делать теплую лоджию, то для этой цели лучше установить широкие профили и многокамерные стеклопакеты. Механизм таких окон будет поворотно-откидным, что позволит в любой момент проветрить теплый балкон.

Правила установки пластиковых окон по ГОСТу

Если раньше создать уютный и теплый дом было непросто, то сегодня данная задача покажется достаточно легкой для большинства. Почему? Ответ очевиден: сегодня на рынке можно без особого труда купить все необходимые аксессуары и столярку для создания максимально устраивающих условий проживания.

Пластиковые окна – не исключение. Они с успехом заменили деревянные окна и стали неотъемлемым атрибутом как жилого, так и промышленного помещения. Залог их длительного срока эксплуатации и выполнения всех возложенных функциональных обязанностей — правильный монтаж строго по тематическим ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия» и ГОСТ Р 52749-2007 «Швы монтажные оконные с паропроницаемыми саморасширяюшимися лентами»(скачать указанные ГОСТ и ознакомиться с их полным содержанием можно в конце статьи). Как он выполняется?

Установка пластикового окна по ГОСТу: важные технические нюансы

Установка пластикового окна по госту выполняется в несколько этапов и предполагает проведение ряда следующих работ:

1) демонтаж старых оконных рам. Они распиливаются на части и аккуратно изымаются, проем очищается до бетонного (кирпичного) основания;

2) грунтовка откосов. Оконный проем тщательно грунтуется специальным составом, который в последствие обеспечит хорошую адгезию материалов, используемых при изоляции образовавшихся пустот;

3) крепление по всему периметру оконных рам сжатых уплотненных и диффузионных лент. Уплотненная лента обеспечивает выведение остаточной влаги из оконного проема, диффузионная лента защищает швы от влаги;

4) крепление анкерных пластин. Они размещаются на расстоянии 70 см друг от друга по периметру всей рамы. Образовавшийся промежуток между ними и стеновым проемом заполняется специальной монтажной пеной;

5) монтаж на бетонное основание специальных деревянных колодок, предварительно обработанных антисептическим составом. Они в несколько раз облегчают процесс регулировки пространства-зазора между откосом и рамой;

6) установка оконного блока в проем и регулировка зазоров. Зазоры должны быть отрегулированы по уровню с предельной точностью, в противном случае все монтажные работы придется переделывать;

7) запенивание специальной монтажной пеной образовавшихся швов и щелей. Пена – это не только материал для заполнения пустот, но и дополнительная теплоизоляция. Она предотвращает попадание излишней влаги и снижает в несколько раз шумовой порог;

8) закрытие швов изнутри плотной диффузионной лентой, которая принимается к проему как липучка;

9) монтаж металлизированной ленты по периметру оконной рамы. Его необходимо выполнить, перед тем как установить подоконник и отлив для пластиковых окон;

10) прокладка специальной защитной ленты по всему периметру внешней стороны окна. Она скроет монтажную пену с фасадной стороны, в результате чего установленные окна ПВХ будут смотреться эстетично;

11) установка подоконника и отлива. На бетонное (кирпичное) основание выкладывается специальная цементная стяжка, которая поможет обеспечить их устойчивое положение.

Как правильно установить пластиковый подоконник и сделать откосы на окна.

Важно отметить, что все внутренние откосы крепятся на начальный профиль. Каждый последующий шаг требует тщательных замеров специальным строительным уровнем, позволяющим проследить за уровнем наклона рамы.

Именно в такой последовательности выполняется установка пластикового окна по госту.

Последствия установки оконных блоков и отливов для пластиковых окон не по госту

Если произвести монтаж пластиковых окон не по госту, таких проблем, как сквозняки, конденсат, наледь во время похолодания на стекле, грибок на поверхности стен в области шва, плохая звукоизоляция, не избежать. Очень часто неправильная установка оконного блока приводит к поломкам конструктивных частей – ручек, рам, створок, петлей, кронштейнов, как следствие – сокращение в несколько раз его срока службы.

Чтобы напрасно не тратить деньги и обеспечить максимальный комфорт в помещении, лучше сразу доверить задание по монтажу окон профессионалам. Они не только выполнят все работы строго по техническим предписаниям, придерживаясь четко установленной последовательности, но и позаботятся об эстетике, а также правильно установят подоконник и отлив для пластиковых окон, что также немаловажно. Самостоятельно устанавливать оконные блоки не рекомендуется, поскольку такая экономия без всяких сомнений будет мнимой.

Вы также можете ознакомиться с полными текстами тематических ГОСТ. Скачать ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия» и ГОСТ Р 52749-2007 «Швы монтажные оконные с паропроницаемыми саморасширяюшимися лентами» в формате PDF.
