На какой глубине прокладывают электрокабель

Глубина траншеи при прокладке кабеля в земле

Подводя электричество к зданию, силовой кабель можно прокинуть по столбам либо проложить в грунте. Второй способ надёжнее, особенно в дачных кооперативах. Там часто нет охраны, кроме шлагбаума, и провода легко украсть. Поэтому лучше проложить их в грунт, рассчитав глубину траншеи под кабель.

Прокладка кабеля на приусадебном участке

Параметры кабельных траншей

При земляном способе протяжки силовых кабелей, для укладки надо нарезать траншеи. Снизу выстилается дренажный материал, а сверху засыпается мелкозернистым грунтом без камней и строительного мусора.

На какую глубину закладывают кабель

Глубина закладки зависит от мощности линии. Эти соотношения указаны в таблице:

Другие требования к прокладке электрического провода в земле

Есть иные правила, которые необходимо соблюдать при подземной прокладке кабеля.

  • Одно из них –расстояние от кабеля до фундамента, которое в свету не должно быть менее 60 см.

Схема прокладки кабеля вдоль фундамента

  • Следующее правило касается параллельной прокладки линий.

Расстояние между ними зависит от напряжения:

Напряжение в киловольтах (кВ)Расстояние между линиями (мм)
10100
20-35250
110-220500

Принцип монтажа маслонаполненного кабеля

  • В зоне зелёных насаждений кабель нужно прокладывать так, чтобы от него до стволов деревьев было не меньше двух метров.

По согласованию с владельцем насаждений расстояние можно уменьшить только укладкой подкопом, в защитных трубах. По отношению к кустарникам достаточно соблюсти 75 см.

Расстояние до зелёных насаждений

  • Линии до 35 кВ должны пролегать не ближе 1 м до канализационных (в том числе дренажных), водопроводных труб.
  • В случае с газопроводами это зависит от давления в трубах. Граница – 0,588 МПа: до этого значения выдерживается 1 м, выше – 2 м.

Варианты прокладки рядом с теплопроводом

  • Когда электрическая трасса параллельна теплопроводу, расстояние между внешними стенками не должно быть меньше 2 метров. Теплоизоляция второго должна быть такой, чтобы температура прогретой земли не превышала 10 градусов для низковольтных линий, и 5 для высоковольтных.
  • Если закладка делается параллельно с автодорогой или проездом, траншею роют с внешней стороны кювета или подошвы насыпной подушки на расстоянии 1 м. При наличии бордюрного камня, оно увеличивается до 1,5 м.

Условия защиты кабельной трассы

На всём протяжении траншеи кабель должен быть защищен от механических повреждений:

  1. Сверху, внутри траншеи — ж/б плитами, если напряжение более 35 кВ.
  2. Сверху, внутри траншеи — один слой полнотелого глиняного кирпича поперёк кабельной трассы (кирпич силикатный использовать нельзя) – при напряжении 20-35 кВ.
  3. Сбоку, вдоль трассы – если траншею рыли узкой фрезой (250 мм и меньше).
  4. Можно не защищать (за исключением городских сетей), если минимальная глубина заложения составит 1 метр, а мощность меньше 20 кВ.
  5. Низковольтные кабели (менее 1 кВ) защищают только там, где вероятнее могут производить раскопки.

Схема укладки кабеля в готовую траншею

  • сигнальной лентой;
  • гофротрубой.
    • места пересечения электролиний с трубопроводами;
    • участки 2х2 м над кабельными муфтами;
    • подходы к подстанциям в радиусе 5 м.

    Если используется сигнальная лента, то укладывают ее на 25 см выше покрова кабеля. Если кабель один, ленту укладывают вдоль оси.

    В остальных случаях края должны захватывать пространство не меньше 5 см в стороны от крайних кабелей.

    Процесс подземной прокладки кабеля

    Работы начинают так же, как и строительство здания – с расчистки и разметки территории. Разбивку осей траншей делают в соответствии с чертежами, отмечая линии вехами или колышками через каждые 50 м.

    При разбивке трассы идет поиск заложенных ранее сооружений, на которые нет технической документации. Делается это с помощью шурфования грунта и кабелеискателями.

    Особенности разбивки

    Проще при разбивке любого объекта использовать постоянные ориентиры вроде существующих сооружений: столбы ЛЭП, дороги, здания, колодцы.

    Если их нет, привязку делают так:

    1. Копают два котлована для установки смотровых колодцев.
    2. По центру одного из них ставят трёхметровую веху с красным флажком.
    3. Через 40 или 50 м (чтобы они оставались в поле зрения) устанавливают ещё одну веху.
    4. Вехи соединяют линией, на которой ставят ещё одну, промежуточную.

    Пример разметки вехами

    Колышки обозначают ось трассы. От неё в обе стороны откладывается расстояние, равное половине ширины траншеи, и натягивается шнур вдоль одного из краёв.

    Если есть постоянный ориентир, разбивку можно делать без визуализации вехами. Отмерив от ориентира нужное расстояние, просто размечают двумя параллельными линиями границы траншеи краской или отбойным шнуром.

    Как готовят траншею

    Вручную копают только при малых объёмах работ, а также при доводке траншеи до проектных габаритов. В остальных случаях копка механизирована траншеекопателями либо экскаваторами.

    При ручной разработке грунта траншею роют так, чтобы стенки были слегка наклонными. Это предохраняет их от осыпания. Ширина верхней части зависит от глубины и угла наклона стенок.

    Размер траншеи в сечении

    Поверхность грунта перед рытьём зачищают, с неё удаляют посторонние предметы, камни и строительный мусор. Землю сбрасывают вдоль одной бровки траншеи, в 30 см от края. Крупные включения складывают дальше – в 100 см.

    Дно выработки должно быть ровным, а перед раскаткой кабеля его засыпают слоем песка примерно на 10 см. Поверх него идёт ещё одна постель – из рыхлой земли.

    На какой глубине прокладывают электрокабель

    В данной статье будут рассмотрены основные обязательные нормы и требования предъявляемые ПУЭ 7 при организации кабельных линий в земле.

    Виды защиты в зависимости от напряжения линии

    Кабельным линиям проложенным в земле необходимо обеспечить дополнительную защиту. Так при напряжении линии до 35 кВ в качестве защиты допускается использование, исключительно, обожённого полнотелого керамического кирпича.

    При промышленном напряжении до 20 кВ возможно применение пластмассовых сигнальных лент*. За исключением мест пересечений с другими линиями коммуникаций и в местах соединений кабельными муфтами на расстояний до 2 метров в обе стороны, а на участках подходов к распределительным устройствам и подстанциям до 5 метров в обе стороны.

    При прокладке кабелей до 20 кВ на глубине 1 — 1,2 м (кроме кабелей городских электросетей), допустимо не защищать от механических повреждений.

    *Подсыпка для кабельных линий, а также укладка сигнальных лент производится в присутствии представителя электромонтажной организации и владельца электросетей

    Глубина заложения кабелей

    Согласно пункту 2.3.84. ПУЭ, при напряжении линии до 20 кВ глубина заложения кабельных линий от планировочной отметки должна быть не менее 0,7 м. Кабельные линии от 20 до 35 кВ должны закладываться на глубину от 1,0 метра.

    Прокладка кабеля в траншее

    Также глубина заложения траншеи не должна быть менее 1,0 метра в местах пересечения кабельных линий улиц и площадей независимо от напряжения.

    При вводе линий в здания возможно уменьшение глубины до 0,5 м на участках длиной не более 5 метров, а также в местах пересечения их с подземными сооружениями при условии дополнительной защиты кабелей от механических повреждений.

    Допустимые расстояния между кабельными линиями и прочими коммуникациями и объектами в траншее

    До фундаментов зданий и сооружений допустимое расстояние в свету до кабелей траншее— от 0,6 метра.

    При параллельной прокладке расстояние между кабелями в траншее должно быть не менее:

    • Между силовыми кабелями напряжением до 10 кВ — 100,0 мм, в том числе и контрольными кабелями;
    • 250 мм — при напряжении 20-35 кВ;
    • 500 мм — между силовыми кабелями и кабелями связи.

    При необходимости и по согласованию между эксплуатирующими компаниями, допускается сокращение расстояния исключительно между силовыми кабелями — до 100 мм. Не нормируются минимальные расстояния непосредственно между контрольными кабелями.

    Допускается расстояние не менее двух метров до стволов деревьев при прокладке в зонах насаждений. Сокращение данного расстояния возможно в случае согласования с компанией ответственной за насаждения и обязательной дополнительной защиты линий (прокладка в трубах). Минимально допустимое значение расстояния до кустарников — 0,75 мм.

    При параллельной прокладке кабельной линии в траншее с железными дорогами, кабели, как правило, прокладываются вне зоны отчуждения. При прокладке линий в пределах зоны отчуждения расстояние от кабеля до оси пути железной дороги должно быть не менее 3,25 м, а для электрифицированной дороги – от 10,75 м.

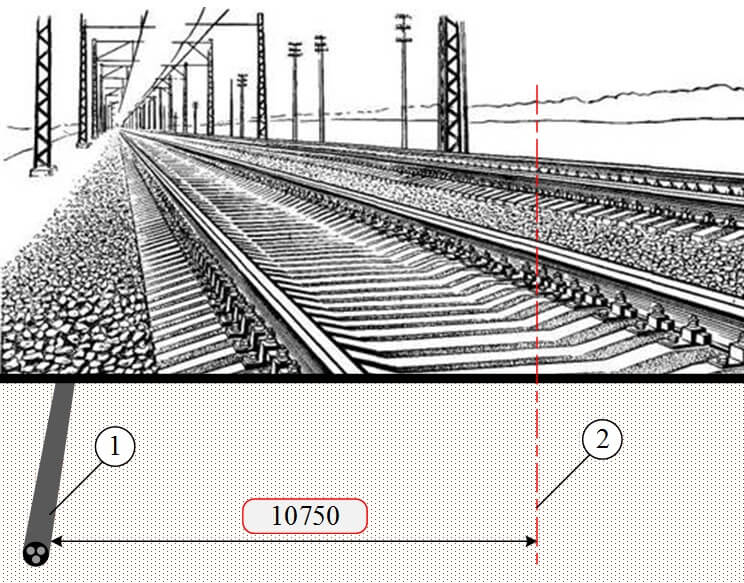

    Силовой кабель проложенный вдоль железной дороги

    При необходимости допускается уменьшение расстояний, при этом кабели на всем участке сближения должны прокладываться в изолирующих блоках или трубах на всём расстоянии.

    Расстояние при параллельной прокладке с трамвайными путями до оси пути должно быть от 2,75 м. Допускается уменьшение этого расстояния при условии, что кабели на всем участке сближения будут проложены в блоках или трубах.

    При прокладке кабельной линии параллельно с автомобильными дорогами первой и второй категории, кабели прокладываются с внешней стороны кювета или подошвы насыпи на расстоянии не менее 1,0 м от бровки, или не менее 1,5 м от бордюрного камня. Уменьшение указанного расстояния допускается в каждом отдельном случае по согласованию с дорожными управляющими компаниями.

    При пересечении кабельными линиями других кабелей они должны быть разделены слоем земли толщиной не менее 0,5 м. При необходимости значение толщины для кабелей до 35 кВ может быть уменьшено до 0,15 м. Кабели при этом должны быть разделены на всем участке пересечения в каждую сторону плитами или трубами из бетона или другого равнопрочного материала.

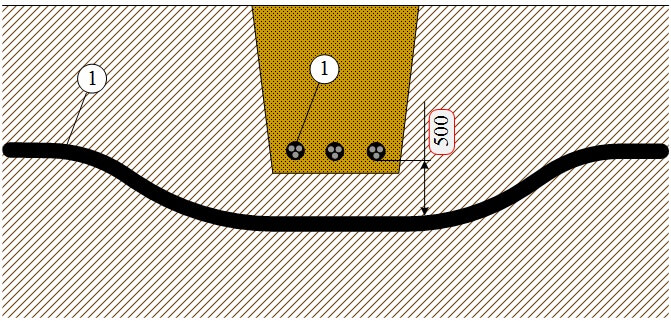

    Схема пересечений кабельных линий в разрезе

    При пересечении кабельными линиями трубо- и теплопроводов, а также нефте- и газопроводов, расстояние между кабелями и трубопроводом должно быть не менее 0,5 м. Допускается уменьшение этого расстояния до 0,25 м при условии прокладки кабеля в трубах на участке пересечения, не менее 2-ух метров в каждую сторону.

    При пересечении кабельными линиями железных и автомобильных дорог кабели должны прокладываться в туннелях, блоках или трубах по всей ширине зоны отчуждения, на глубине не менее 1 м от полотна дороги и не менее 0,5 м от дна водоотводных канав.

    При пересечении кабельными линиями въездов для автотранспорта во дворы, гаражи и т. д. прокладка кабелей должна производиться в трубах. Равно как и проложенные линии в местах пересечения ручьев и канав.

    При установке на силовых кабелях соединительных муфт, расстояние в свету между корпусом кабельной муфты и ближайшим кабелем должно быть не менее 250 мм.

    Защита кабельных линий в агрессивных грунтах

    Необходимость защиты кабельных линий от коррозии должна определяться по совокупности данных измерений и химического анализа почвы. Защита не должна создавать условий, опасных для работы прочих подземных сооружений. Мероприятия по защите кабелей от коррозии должны быть осуществлены до ввода новой кабельной линии в эксплуатацию. При наличии в земле блуждающих токов необходимо устанавливать на кабельных линиях контрольные пункты в местах и на расстояниях, позволяющих определять границы опасных зон, что необходимо для последующего рационального выбора и размещения защитных средств.

    Для контроля потенциалов на кабельных линиях допускается использовать места выходов кабелей на трансформаторные станции или распределительные пункты.

    Монтаж кабеля в земле — 20 частых ошибок. Формула идеального подземного ввода в дом.

    При монтаже электрического ввода в дом каждый из нас задумывается, каким образом его лучше сделать – воздушным или подземным способом?

    Монтаж воздушного СИП — это всегда в разы быстрее и в несколько раз дешевле.

    Во-первых, это надежнее. А во-вторых, не портит фасад здания и внешний вид прилегающей территории.

    Зачастую эти два способа объединяются. Изначально на специальную трубостойку делается ввод с опоры.

    А уже от этого распредшкафа кабель укладывают в землю и заводят в дом. При нахождении опоры недалеко от здания, некоторые провод СИП монтируют непосредственно на фасад.

    Но мы обратимся именно к подземному вводу. Давайте рассмотрим с какими трудностями вы столкнетесь при укладке кабеля в земле и особый акцент сделаем на распространенных ошибках при выполнении данной работы, которые в конечном итоге рано или поздно приводят к выходу из строя КЛ.

    Монтаж кабеля в земле можно сделать двумя способами:

      без какой-либо защиты (используя бронированные марки КЛ)
      в трубах или специальной гофре

    Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.


    Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

    Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

    То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

    Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

    По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

    Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?


    Необходимо выдержать определенное расстояние в 60см.

    После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

    Читать еще:  Монтаж электропроводки в частном доме

    Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.



    Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.

    Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

    Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

    Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

    Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

    Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.

    Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.

    Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только при
    этом не забудьте про минимальные отступы в 300-350мм.

    Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.

    А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:

    Прокладка кабеля в траншее – нормы и требования

    Проект кабельных трасс основывается на специальных нормативах, которые определяют точное проведение монтажных работ, связанных с рытьем траншеи и прокладкой самого кабеля в грунте. Все предъявляемые требования к этому процессу можно разделить на две условные группы: первая, когда кабели укладываются параллельно, вторая – прокладка производится перпендикулярно другим проложенным коммуникациям. В принципе, все требования едины, и данное разделение, как уже было сказано, чисто условное. Итак, давайте рассмотрим вопросы, связанные темой: прокладка кабеля в траншее – нормы и требования.

    Нормативы проведения кабельных трасс

    Начнем с того, что для монтажа кабеля в земле необходимо под него рыть траншею. Если по проекту она имеет небольшую длину, то эти работы проводятся вручную. Так же учитывается и рельеф местности. В некоторых условиях без лопат просто не обойтись. В основном же рытье траншей производится спецтехникой. Сама же прокладка обязательно проводится по подсыпке из песка, а сверху кабель засыпается чистым грунтом без камешков, мусора и шлаков. Основное требование на данном этапе – снизить риски механических повреждений до минимума.

    Внимание! Если траншея роется для одного кабеля или для нескольких шириною не более 250 мм, необходимо после проведения прокладки ее закрыть:

    • или жженым кирпичом поперек траншеи;
    • или железобетонными плитами толщиною не менее 50 мм;
    • или специальными защитно-сигнальными щитами из пластика.

    В процессе выкапывания траншей вдоль всего участка обязательно устанавливается специальная лента сигнальная. Она показывает границы участка, где проводятся работы с использованием спецтехники. Особенно это важно, если прокладка кабеля производится около автотранспортных дорог.

    Глубина

    Глубина прокладки кабеля в траншее – один из основных показателей, от которого будет зависеть, как проводить данный процесс. К примеру:

    • Кабель напряжением 10-20 кВ, укладываемый на глубину 1,0-1,2 м, может не подвергаться защитным мероприятиям. То есть, нет необходимости закрывать траншею плитами или кирпичом. Просто ее засыпают грунтом.
    • Минимальная глубина прокладки для кабельных линий напряжением 10-20 кВ – 0,7 м, для линий напряжением 35 кВ – 1,0 м. А вот под дорогами в независимости от величины напряжения все кабельные трассы прокладываются на глубине одного метра.
    • Есть определенные допуски, когда глубина прокладки может быть снижена. К примеру, при длине трассы, не превышающей 5 метров, когда производится ввод провода в здание. Или происходит пересечение кабельной линии с другими коммуникационными сетями. При этом глубина прокладки может составлять полметра.
    • Что касается прокладки электрических кабелей в сельской местности, в основном на пахотных землях, то и здесь есть нормы глубины прокладки. В данном случае этот показатель не должен быть меньше 1 м. Кстати, трассы электрокабелей можно запахивать и засеивать.

    Внимание! Укладывать кабели под фундаменты любых зданий и сооружений запрещается.

    Расположение электрокабеля

    Есть определенные требования, которые касаются прокладки кабелей в земле, если их несколько штук.

    • Между силовыми линиями под напряжением 10 кВ, а так же между ними и контрольными должно быть не меньше 100 мм.
    • Между кабельными линиями под напряжением 25-35 кВ расстояние должно быть не меньше 250 мм.
    • Если в одной траншеи укладываются трассы, которые тянутся к разным потребителям, или рядом с ними проложены кабели связи, то расстояние между ними не должно быть меньше 500 мм. Это расстояние можно уменьшить, если организации, эксплуатирующие трассы, будут договариваться. Или есть условия, при которых ширина траншеи не позволяет соблюдать данное требование.
    • Если трасса проводится в лесопосадках или парковых зонах, то расстояние от проложенных кабелей до деревьев не должно превышать 2 м. Этот размер можно уменьшить (но не меньше 0,75 м) по согласованию с собственником зеленных насаждений, но при этом сами провода придется уложить в трубы.

    Разрез траншеи кабеля

    Теперь, что касается параллельной прокладки кабеля в траншее, где рядом проложены другие инженерные сети.

    • Если параллельно кабельной трассе проложены водопровод, дренаж или канализация, то расстояние между ними не должно превышать 1 м.
    • Если параллельно проведена газовая труба с давлением газа внутри от 0,0049 МПа до 0,588 МПа, то расстояние сохраняется – не меньше 1 м. Если давление в трубе составляет выше 0,588 МПа, то расстояние увеличивается и становится не меньше 2 м. Эти размерные показатели можно снизить, если условия прокладки не соответствуют нормам. 0,5 м для открытой прокладки, 0,25 м для монтажа в трубах.
    • Расстояние между параллельно уложенными теплотрассами и кабельными линиями должно быть 2 м. Можно провести сокращение, если теплотрасса заизолирована, и температура грунта не будет подниматься выше нормы на 10С – это для линий напряжением 10 кВ, и 5С – для линий 25-35 кВ.
    • Вдоль железных дорог электролиния прокладывается только вне зоны отчуждения.
    • Вдоль трамвайных путей монтаж производится на расстоянии 2,75 м от оси самого пути. Уменьшение возможно, если кабель уложить в трубы.
    • Вдоль автомобильных трасс I и II категории провод может быть уложен с внешней стороны подошвы или кювета от бровки дорожного покрытия на расстоянии 1 м, или от бордюрного камня – 1,5 м. Уменьшение возможно при согласовании с управлением дорог.

    Остальные требования к расположению параллельных кабельных линий. Во-первых, основное требование, которое касается фундаментов зданий и сооружений. Так вот кабель может прокладываться на расстоянии 0,6 м. Это минимальная величина. Во-вторых, это опоры ЛЭП напряжением 1 кВ и ниже. Расстояние до них не должно быть меньше 2 м, а до заземления 5 м. Как и во всех случаях, уменьшение возможно при согласовании, все будет зависеть от стесненных условий.

    Перпендикулярная прокладка

    • При пересечении трасс других кабелей, между линиями должна оставаться грунтовая прокладка минимум полметра. Уменьшение возможно до 0,15 м, если установить между трассами защитные бетонные плиты. Можно прокладку провести в бетонных лотках или трубах.
    • Пересечение с любыми трубопроводами – 0,5 м, с уменьшением – 0,25 м при условии, что кабель будет уложен в трубы, каждый конец которой будет удален от трубопровода на 2 м.
    • Теплотрасса – кабель: расстояние 0,5 м, в стесненный условиях 0,25 м. Теплотрасса на участке пересечения должна быть хорошо изолирована. Длина изоляции 2 м в каждую сторону от кабельной траншеи.
    • Автомобильные или железные дороги. Под ними электролиния укладывается в туннелях, трубах, специальных бетонных блоках на глубине не выше 1 м. Если железная дорога оснащена электрическим проводом, подключаемому к поездам, то прокладываемые трубы и туннели должны хорошо быть изолированы. Если подземная проводка переходит в воздушную, то кабель поднимается на высоту не меньше 3,5 м.
    • При въездах во дворы и гаражи пересекаемая линия должна укладываться в трубы. Глубина закладки зависит от требований хозяина объекта.

    Заключение по теме

    Вот такие требования сегодня предъявляются кабельным линиям, а точнее сказать, их прокладке. В принципе, ничего сложного, главное соблюсти безопасные расстояния. Как видите, нормы хоть и являются жесткими, но есть послабления, которые зависят от условий местности и возможности проведения данного процесса. В любом случае весь процесс проводится строго по проекту, который создается на анализе и проведении геодезических исследований.

    Прокладка электрического кабеля на участке в грунт

    Проведение электрических коммуникаций – очень важная задача, которую нужно осуществлять со знанием дела. В противном случае вы можете совершить целый ряд грубых ошибок, которые в будущем приведут к возникновению проблем с электричеством. Но если же вы ознакомитесь с нюансами монтажа электрических коммуникаций, то сможете с легкостью проложить кабель к нужным участкам. В этой статье мы отдельно поговорим о прокладке кабеля в грунт, так как этот способ несомненно заслуживает особого внимания.

    Плюсы и минусы грунтовой прокладки кабеля

    Рассмотрим достоинства и недостатки подземной прокладки кабеля, чтобы вы смогли принять то или иное решение относительно применимости данного метода на своем участке.

    Преимущества грунтовой прокладки кабеля:

    • Отсутствие необходимости установки подвесок, дополнительных укреплений, а также возможность прокладывания кабеля с любым сечением;
    • Для полного отключения питания на вводе от уличной электросети вам будет достаточно установить автоматический выключатель. Это опять-таки снижает расходы на дополнительные конструкции;
    • Скрытый под землей кабель никак не нарушит внешний вид участка;
    • Земля надежно защитит кабель от всевозможных внешних воздействий.

    Вам могут пригодиться

    Из недостатков грунтовой прокладки кабеля стоит отметить:

    • Необходимость осуществления земляных работ и грамотного изучения подземных коммуникаций, что влечет за собой затраты на создание проекта, а в некоторых ситуациях и повышенные затраты на монтаж;
    • Возможно, при монтаже потребуется применение бронированных кабелей с усиленной конструкцией;
    • Проведение каких-либо последующих земляных работ может случайно нарушить целостность кабеля.

    В общем и целом, можно оценить подземный способ прокладки кабеля как довольно надежный и не слишком затратный вариант. Вам не придется прибегать к использованию сложных конструкций, но вместо этого потребуется осуществить некоторые работы с грунтом.

    Требования к подземной прокладке кабеля

    Еще до того, как вы приобретете кабель в магазине, вам понадобится просчитать необходимую длину. Для правильной установки также потребуется составить план-схему траншей. Не стоит рассчитывать на то, что, быстро прокопав самый короткий путь к местам энергопотребления, вы с легкостью закончите все земельные работы. В этом процессе есть некоторые тонкости, которые могут сыграть большую роль. Обсудим требования к подземной прокладке кабеля:

    • Нельзя, чтобы кабель находился ближе, чем на 1-1,5 метра от крупногабаритных деревьев, ведь их корни могут помешать работам;
    • Линия кабеля не должна проходить в тех зонах, где в перспективе планируется перекопка или какие-либо строительные работы;
    • Изучите имеющиеся подземные коммуникации во избежание их повреждения;
    • Воздержитесь от проведения кабеля в местах, над которыми вероятно будут парковаться автомобили, так как это создаст усиленное давление на почву;
    • Один из самых надежных путей для прокладывания – садовая дорожка или участки рядом с ней. Однако это будет довольно проблематично в случае с прокладкой от жилого здания к бане или другой постройке. Здесь вам может понадобиться защита линии при помощи стальной трубы;
    • Сначала проведите питание во все требуемые постройки, а затем приступите к разводке для уличного освещения (при наличии такового на участке);
    • Убедитесь в целостности кабеля перед работой. Не допускаются никакие соединения из нескольких отрезков кабелей.

    Выполнение данных требований поможет вам не только более рационально использовать время и приобретенные материалы, но и не навредить уже имеющимся системам. Не стоит забывать и о технике безопасности при проведении электромонтажных работ.

    Пошаговая инструкция по подземному монтажу кабеля

    Итак, рассмотрев базовые требования можно перейти к непосредственному монтажу кабеля. Сделать это можно своими руками, не прибегая к помощи специалистов, но для этого вам пригодиться заранее составленный план. Предлагаю разделить процесс создания подземной сети на несколько основных этапов:

    • Разметка территории и выкапывание траншей (по заранее созданной схеме). Рекомендованная ширина траншеи составляет приблизительно 25-35 см, а глубина – не менее 80 см. Но учтите, что если вы прокладываете кабель внешнего освещения, то можете сделать траншеи на треть менее глубокими.
    • Очистка траншей и высыпание песчаной подушки. Следует убрать из траншеи весь мусор, камни и любые острые предметы, ведь все это может навредить изоляции кабеля. Далее нужно насыпать песчаную подушку толщиной около 10 см. Распределите ее равномерно по всему периметру траншеи.
    • Подготовка трубы. Даже если вы используете очень прочный и влагостойкий провод, понадобится скрыть его в трубе. Наиболее подходящим вариантом будут ПНД-трубы, которые изготавливаются специально для таких задач. Отмечу, что абсолютно не обязательно приобретать дорогостоящую трубу, отвечающую ГОСТ, так как такие изделия предназначаются для транспортировки пыльцевой воды. Оптимальный выбор – гораздо более доступное вторсырье. Но учтите, что гладкость, округлость и ровность трубы внутри и снаружи – главные критерии выбора. Кроме того, используйте цельные отрезки трубы во избежание проблем с герметичностью.
    • Укладка кабеля. Провод вкладывается в трубу так, чтобы в нем не было никакого натяжения, он должен лежать свободно. Закладывая трубу убедитесь, что она не выступает над уровнем грунта. Далее трубу с проводом можно также засыпать слоем песка в 7-10 см для дополнительной надежности.
    • Обеспечение безопасность. На слой песка четко над местом прокладки кабеля уложите специальную сигнальную ленту. Она используется для защиты кабеля от повреждения при перекопке: копающий не сможет прорубить материал, обнаружит ленту, на которой имеется пометка, что на данном участке проложен электрический кабель.
    • Закапывание траншеи. Сделать это можно при помощи самого обычного грунта. Создайте хотя бы небольшой холмик, так как земля через некоторое время подсядет.
    Читать еще:  Труба канализационная 100 или 110

    Как вы можете заметить, при закладке подземного кабеля вам не потребуется большое количество специальных инструментов и материалов.

    Напоследок хочется заметить, что степень сложности вышеописанных работ будет напрямую зависеть от того, насколько ответственно вы подойдете к процессу подготовки. Чем тщательнее вы спланируете ваши действия, тем меньше проблем возникнет при самих работах, и тем меньше времени вы потеряете на решение появившихся проблем. Используя подземный метод прокладки кабеля, вы сможете надежно защитить его от всевозможных поломок и обеспечить свой участок непрерывным поступлением электричества.

    Прокладка кабеля в земле

    1. Введение

    В данной статье приведена подробная, пошаговая инструкция по прокладке кабельных линий напряжением до 1000 Вольт (1 кВ) в земле. Прокладку высоковольтных кабелей лучше доверить специализированным организациям.

    Не смотря на то что прокладка кабеля под землей обходится дороже, чем монтаж воздушной линии, подземные кабельные линии имеют ряд серьезных преимуществ, таких как надежность и долговечность, кроме того такие линии при их прокладке не испортят эстетический вид участка по которому они проходят.

    Прокладка кабеля в земле производится в следующем порядке:

    ШАГ 1. Выбор кабеля.

    Для прокладки в земле обычно используются следующие марки кабелей:

    • АВВГ — небронированный кабель в поливинилхлоридной изоляции с алюминиевыми жилами;
    • ВВГ — небронированный кабель в поливинилхлоридной изоляции с медными жилами;

    • АВБбШв — бронированный кабель в поливинилхлоридной изоляции с алюминиевыми жилами;
    • ВБбШв — бронированный кабель в поливинилхлоридной изоляции с медными жилами;

    При этом в соответствии с п. 2.3.37 ПУЭ для прокладки в земле преимущественно должны применяться бронированные кабели (т.е. кабели марок АВБбШв и ВБбШв).

    После марки кабеля идут две цифры: первая обозначает количество жил в кабеле, вторая — сечение жил. Например кабель ВБбШв 4х10 — бронированный кабель с четырьмя медными жилами сечением 10мм 2 в поливинилхлоридной изоляции.

    Количество жил выбирается исходя из типа сети, для трехфазной сети применяются кабели с количеством жил 4 (или 5 — для сети с системой заземления TN-S), для однофазной сети — кабели с количеством жил 2 (или 3 — для сети с системой заземления TN-S).

    Сечение жил выбирается исходя из мощности нагрузки. Расчет сечения можно произвести с помощью нашего онлайн калькулятора.

    ПРИМЕЧАНИЕ: При использовании для прокладки в земле бронированного кабеля его броня должна быть заземлена (занулена) (п. 2.3.71. ПУЭ), это выполняется путем присоединения брони кабеля к заземляющей шине (PE шине) электрощитка к которому он подключается.

    ШАГ 2. Определение маршрута прокладки кабеля по участку. Рисуем схему прокладки.

    При определении маршрута подземной прокладки кабеля необходимо учитывать следующие требования ПУЭ:

    • Маршрут прокладки кабеля должен выбираться с учетом наименьшего расхода кабеля и обеспечения его сохранности при механических воздействиях. При размещении кабелей следует избегать перекрещиваний их между собой, с трубопроводами и пр. (п. 2.3.14.);
    • Расстояние в свету от кабеля, проложенного непосредственно в земле, до фундаментов зданий и сооружений должно быть не менее 0,6 м. Прокладка кабелей непосредственно в земле под фундаментами зданий и сооружений не допускается (п. 2.3.85.);
    • При прокладке кабельных линий в зоне насаждений расстояние от кабелей до стволов деревьев должно быть, как правило, не менее 2 м. Допускается уменьшение этого расстояния при условии прокладки кабелей в трубах, проложенных путем подкопки. При прокладке кабелей в пределах зеленой зоны с кустарниковыми посадками указанные расстояния допускается уменьшить до 0,75 м (п. 2.3.87.);
    • При параллельной прокладке расстояние по горизонтали в свету от кабельных линий до трубопроводов, водопровода, канализации и дренажа, а так же газопроводов давлением до 0,588 МПа должно быть не менее 1 м, а до газопроводов давлением более 0,588 МПа и теплопроводов — не менее 2 м (п.п. 2.3.88. 2.3.89.);
    • При прокладке кабельной линии параллельно с воздушными линиями (ВЛ) расстояние от кабеля до вертикальной плоскости, проходящей через крайний провод линии, должно быть не менее 1 м для ВЛ до 1кВ, не менее 5 м — для ВЛ до 35кВ, не менее 10 м — для ВЛ 110 кВ и выше (п. 2.3.93.);

    После того как маршрут составлен рисуем план участка по которому будет проложен кабель, со схемой прокладки самого кабеля, обязательно указываем привязки — расстояния от строений до прокладываемого кабеля. В будущем данный план поможет избежать повреждения кабеля при проведении земляных работ на участке, либо быстро найти кабель для его ремонта при повреждении:

    Схему прокладки кабеля можно нарисовать так же по факту, после его прокладки, либо после того как будет вырыта траншея.

    ШАГ 3. Рытье траншеи и укладка кабеля.

    В соответствии с п. 2.3.84. ПУЭ глубина заложения кабельных линий от планировочной отметки должна быть не менее 0,7 метра, а при пересечении улиц и площадей — 1 м.

    Кабели до 1 кВ на участках, где вероятны механические повреждения (например, в местах частых раскопок) должны иметь защиту от механических повреждений путем покрытия их железобетонными плитами или глиняным обыкновенным кирпичом в один слой поперек трассы кабелей вдоль трассы кабельной линии. Применение силикатного, а также глиняного пустотелого или дырчатого кирпича не допускается.

    Однако при прокладке на глубине 1-1,2 м кабели (кроме кабелей городских электросетей) допускается не защищать от механических повреждений (п. 2.3.83. ПУЭ), поэтому для снижения материальных затрат на дополнительную защиту кабеля от механических повреждений траншею следует копать на глубину 1,2 метра.

    В свою очередь к ширине траншеи особых требований не предъявляется, при этом, при параллельной прокладке в одной траншее нескольких кабелей ее ширина должна позволять проложить их на расстоянии друг от друга по горизонтали не менее 100 мм (п. 2.3.86. ПУЭ)

    Согласно п. 2.3.83. ПУЭ при прокладке кабельных линий непосредственно в земле кабели в траншеях должны иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.

    Для дополнительной защиты кабеля от случайного повреждения над кабелем на расстоянии 250 мм от его наружного покрова. При расположении в траншее одного кабеля лента должна укладываться по оси кабеля, при большем количестве кабелей — края ленты должны выступать за крайние кабели не менее чем на 50 мм. При укладке по ширине траншеи более одной ленты — смежные ленты должны прокладываться с нахлестом шириной не менее 50 мм. (Примечание: при прокладке на глубине более 1-го метра данное требование не является обязательным).

    Кабель в траншее должен быть уложен с запасом по длине достаточным для компенсации возможных смещений почвы и температурных деформаций самих кабелей и конструкций, по которым они проложены, при этом укладывать запас кабеля в виде колец (витков) запрещается (п. 2.3.15. ПУЭ).

    Из сказанного выше следует что кабель в траншею следует укладывать волнами («змейкой»):

    ВАЖНО! Перед тем как закопать кабель его следует проверить на отсутствие повреждений, это можно выполнить путем прозвонки его жил с помощью обычного мультиметра.

    После проверки кабеля на повреждения присыпаем его сверху 25см песка либо просеянного грунта, при необходимости укладываем сигнальную лену и окончательно засыпаем траншею грунтом как показано на картинке выше.

    ШАГ 4. Ввод кабельной линии в здание

    При вводе кабельной линии в здание, при необходимости, допускается уменьшение глубины ее прокладки до 0,5 м на расстоянии не более 5 м до самого ввода (п. 2.3.84. ПУЭ).

    При вводе в здание проложенного под землей кабеля вместе ввода он должен быть защищен от механических повреждений по высоте на 2 м от уровня пола или земли и на 0,3 м в земле (п. 2.3.15. ПУЭ), данная защита обеспечивается металлическим уголком либо трубой:

    В местах прохода кабеля через стены для его защиты от механических повреждений должны быть установлены специальные втулки либо отрезки металлических труб, а для исключения возможности попадания через кабельный проход в стене влаги его следует загерметизировать с помощью негорючего наполнителя или специального термоусаживаемого уплотнителя кабельных проходов.

    Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

    Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

    Прокладка силового кабеля в земле

    Кабельные линии прокладывают в земляных траншеях, специальных кабельных сооружениях (кабельные каналы, лотки), на эстакадах, в галереях, открыто по стенам зданий и сооружений, в трубах , туннелях и тд. Наиболее дешевый способ прокладки кабелей это размещение кабелей в траншее в земле.

    Ширина траншеи по дну для одного кабеля определяется удобством земляных работ и составляет 0,2 м при напряжении до 10 кВ и 0,3 м при 35 кВ. Ширина траншеи по верху зависит от её глубины и угла естественного откоса грунта.

    1 – кабель связи; 2 – кирпич для защиты от механических повреждений; 3 – мягкий грунт для подсыпки (песок); 4 – кабели до 35 кВ; 5 – кабели до 10 кВ; 6 – контрольные кабели.

    На территориях энергоемких промышленных предприятиях и при наличии более 20 кабелей, идущих в одном направлении, применяют прокладку в туннелях.

    На территориях с грунтовыми условиями, вредно действующие на кабели, в районах вечной мерзлоты прокладку кабелей производят на эстакадах и галереях.

    Открыто по стенам зданий и сооружений кабели прокладывают в тех случаях, когда строительные конструкции выполнены из несгораемого материала.

    Кабельные каналы изготавливают из сборных железобетонных лотковых элементов различной ширины и высоты.

    Технология монтажа кабельных линий

    Кабельные линии прокладывают так, чтобы исключить возможность появления опасных механических напряжений и повреждений в процессе эксплуатации.

    Кабели прокладывают с небольшим запасом на случай возможных смещений почвы и температурных деформаций самого кабеля. В траншеях и на сплошных поверхностях внутри зданий и сооружений запас создают за счет волнообразной укладки кабеля, а по кабельным конструкциям запас осуществляется за счет стрелы провеса. Создание запаса кабеля за счет колец не допускается.

    Кабели прокладываемые горизонтально по конструкциям, стенам и т.д. прочно закрепляют в конечных точках, у концевых муфт, а на поворотах трассы, с обеих сторон изгибов и у соединительных муфт. На вертикальных участках кабели закрепляют на каждой кабельной конструкции. В месте жесткого закрепления небронированных кабелей на конструкциях применяют прокладки из листовой резины или листового поливинилхлорида или другого эластичного материала.

    Внутри помещений и с наружи в местах, доступных для неквалифицированного персонала, а также где возможно передвижение транспорта, грузов и механизмов, кабели защищают путём прокладки их на высоте не ниже 2 м от пола или на глубине 0,3 м в земле.

    Монтаж кабельных линий ведут в два этапа. На первом этапе внутри зданий и сооружений устанавливают опорные конструкции для прокладки кабелей. На втором этапе прокладывают кабели и подключают их к выводам электрооборудования.

    На место монтажа кабель доставляется в заводской упаковке (барабанах). Перевозку кабелей осуществляют на транспортерах ТКБ-6, ТКБ-10 грузоподъемностью 6 и 10 т. Транспортер ТКБ-6 перемещают автомобилем, а ТКБ-10 – трактором.

    Удалив внешнюю обшивку барабана, оценивают состояние наружных витков кабеля, обращая внимание на оболочку и защитный покров, на подтеки пропитывающего состава, на проколы, раковины, обрывы, смещения и зазоры между витками бронелент.

    Наружные витки кабеля с повреждениями удаляют, а его изоляцию испытывают повышенным напряжением. Бумажную изоляцию пере испытанием проверяют на отсутствие влаги. Для этого бумажные ленты, прилегающие к оболочке и жилам, погружают в нагретый до 150 гр С парафин. Легкое потрескивание и выделение пены говорит об увлажнении изоляции кабеля. В этом случае от конца кабеля отрезают участок 250 – 300 мм и проводят повторную проверку. Чтобы избежать ошибок при проверке на увлажненность кабеля, к лентам нельзя прикасаться руками. После испытания кабеля повышенным напряжением восстанавливают герметизирующие колпачки на концах кабеля.

    Техпроцесс прокладки кабеля состоит из следующих операций:

    1. Установка барабана с кабелем.

    2. Подъема барабана домкратами.

    3. Снятие обшивки с барабана.

    4. Раскатка кабеля равномерным вращением барабана и протяжка кабеля вдоль трассы в проектное положение.

    При ручной раскатке кабеля протягивание кабеля ведут электромонтажники. Расставлять людей необходимо таким образом, чтобы на каждого из них приходилась нагрузка не более 35 кг.

    Кабели в холодное время года прокладывают без предварительного подогрева, если температура воздуха в течении 24 ч до начала работ не была ниже:

    0 гр С – для силовых бронированных и небронированных кабелей с бумажной изоляцией в свинцовой или алюминиевой оболочке;

    Читать еще:  Кухня в эркере

    -7 гр С – для контрольных и силовых кабелей напряжением до 35 кВ с пластмассовой или резиновой изоляцией и оболочкой с волокнистыми материалами в защитном покрове;

    — 15 гр С – для контрольных и силовых кабелей напряжением до 10 кВ с поливинилхло-ридной изоляцией и оболочкой без волокнистых материалов в защитном покрове;

    — 20 гр С – для небронированных контрольных и силовых кабелей с полиэтиленовой изоляцией и оболочек без волокнистых материалов защитном покрове.

    Подогрев кабелей перед прокладкой производят внутри помещений. Прокладку кабеля ведут не более часа если температура окружающего воздуха от 0 до -10 гр С, не более 40 мин при температуре от-10 до -20 гр С, и не более 30 мин при температуре ниже -20 гр С. При температуре окружающего воздуха ниже -40 гр С прокладка кабелей всех марок не допускается.

    При температуре прокладки ниже -20 гр С кабель в течении всего периода раскатки подогревают электротоком по схеме.

    Токопроводящие жилы внутреннего конца кабеля; 2 – прогреваемый кабель; 3 – токопроводящие жилы наружного конца кабеля; 4 – трансформатор тока; 5 – трансформатор; регулируемый трансформатор.

    Технология разделки концов силового кабеля

    Разделку концов кабеля производят до монтажа муфт и заделок. Она заключается в последовательном ступенчатом удалении на определенной длине защитных покровов, брони, оболочки, экрана и изоляции. Размеры разделок определяют по технической документации.

    Проступая к разделке кабеля, проверяют отсутствие влаги в бумажной изоляции и жилах. При необходимости удаляют влажную изоляцию, лишнюю длину концов кабеля, другие дефектные места, обрезая секторными ножницами.

    Разделку кабеля начинают с определения мест установки бандажей, которые считают по формуле: А = Б + О + П + И + Г.

    1 – наружный покров; 2 – броня; 3 – оболочка; 4 – поясная изоляция; 5 – изоляция жилы; 6 – жила кабеля; 7 – бандаж; А, Б, И, О, П, Г – размеры разделки.

    На конце кабеля отмеряют расстояние А и распрямляют этот участок. Далее подматывают смоляную ленту и накладывают бандаж. Можно из стальной оцинкованной проволоки. Концы проволоки захватывают плоскогубцами, скручивают и пригибают вдоль кабеля.

    Наружный кабельный покров разматывают до установленного бандажа, но не срезают, а оставляют для защиты брони от коррозии после монтажа муфты. На броню кабеля (Б) на расстоянии Б (50 – 70мм) от первого проволочного бандажа накладывают второй бандаж. По внешней кромке бандажа ножовкой надрезают ленты брони, затем эту броню разматывают, обламывают и снимают.

    Для удаления оболочки (О) на расстоянии (50 – 70 мм) от среза брони делают кольцевые надрезы не на половину глубины. Надрез выполняют специальным ножом с ограничителем глубины резания и снимают оболочку. Далее жилы кабеля освобождают от поясной изоляции и выгибают по шаблону. Затем готовят место для присоединения заземления.

    Для присоединения жил кабеля к контактным выводам электротехнических устройств их оконцовывают наконечниками, закрепляемых на жилах опрессовыванием, сваркой или пайкой. Оконцевание однопроволочных жил может быть выполнено формированием наконечника из конца жилы.

    Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

    Не пропустите обновления, подпишитесь на наши соцсети:

    На какой глубине разрешено прокладывать кабель в зоне парковки?

    Галина
    При устройстве парковочного кармана МБУ «Горсвет» выдает технические условия, при которых необходима прокладка кабеля марки АПбШВ-4*35 на глубине 1,0 м в трубе, который попадает в зону парковки.
    В ТУ ссылается на ПУЭ (7 выпуск), конкретные пункты правил не указаны.
    Снятие грунта по проекту составляет 35 см, существующий кабель не будет задет при разрытии. Имеет ли право «Горсвет» выдвигать такие требования и есть ли действительно основания в прокладке кабеля.? Спасибо.

    Ответ:
    «Горсвет» выдвигает законные требования, в соответствии с правилами устройства электроустановок, только эти нормы отражены в ПУЭ 6-го издания. Главы ПУЭ, которые не вошли в 7-ое издание следует применять из 6-го издания. В вашем случае ПУЭ (6 издание), глава 2,3 Кабельные линии напряжением до 220 кВ «Прокладка кабельных линий в земле».
    В соответствии с правилами устройства электроустановок, прокладку кабеля в зоне парковки требуется осуществлять в трубе на глубине не менее 1 метра от планировочной отметки.

    Более подробно о способе прокладки кабеля в земле Вы можете ознакомиться, пройдя по ссылке «Подготовка к прокладке кабеля в земле«.

    ПУЭ-6
    2.3.83
    При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.
    Кабели на всем протяжении должны быть защищены от механических повреждений путем покрытия при напряжении 35 кВ и выше железобетонными плитами толщиной не менее 50 мм; при напряжении ниже 35 кВ — плитами или глиняным обыкновенным кирпичом в один слой поперек трассы кабелей; при рытье траншеи землеройным механизмом с шириной фрезы менее 250 мм, а также для одного кабеля — вдоль трассы кабельной линии.
    Применение силикатного, а также глиняного пустотелого или дырчатого кирпича не допускается.
    При прокладке на глубине 1 — 1,2 м кабели 20 кВ и ниже (кроме кабелей городских электросетей) допускается не защищать от механических повреждений.
    Кабели до 1 кВ должны иметь такую защиту лишь на участках, где вероятны механические повреждения (например, в местах частых раскопок). Асфальтовые покрытия улиц и т.п. рассматриваются как места, где разрытия производятся в редких случаях. Для кабельных линий до 20 кВ, кроме линий выше 1 кВ, питающих электроприемники I категории* допускается в траншеях с количеством кабельных линий не более двух применять вместо кирпича сигнальные пластмассовые ленты, удовлетворяющие техническим требованиям, утвержденным Минэнерго СССР. Не допускается применение сигнальных лент в местах пересечений кабельных линий с инженерными коммуникациями и над кабельными муфтами на расстоянии по 2 м в каждую сторону от пересекаемой коммуникации или муфты, а также на подходах линий к распределительным устройствам и подстанциям в радиусе 5 м.
    ____________
    * По местным условиям, при согласии владельца линий, допускается расширение области применения сигнальных лент.
    Сигнальная лента должна укладываться в траншее над кабелями на расстоянии 250 мм от их наружных покровов. При расположении в траншее одного кабеля лента должна укладываться по оси кабеля, при большем количестве кабелей – края ленты должны выступать за крайние кабели не менее чем на 50 мм. При укладке по ширине траншеи более одной ленты – смежные ленты должны прокладываться с нахлестом шириной не менее 50 мм.
    При применении сигнальной ленты прокладка кабелей в траншее с устройством подушки для кабелей, присыпка кабелей первым слоем земли и укладка ленты, включая присыпку ленты слоем земли по всей длине, должны производиться в присутствии представителя электромонтажной организации и владельца электросетей.

    2.3.84
    Глубина заложения кабельных линий от планировочной отметки должна быть не менее: линий до 20 кВ 0,7 м; 35 кВ 1 м; при пересечении улиц и площадей независимо от напряжения 1 м.
    Кабельные маслонаполненные линии 110 — 220 кВ должны иметь глубину заложения от планировочной отметки не менее 1,5 м.
    Допускается уменьшение глубины до 0,5 м на участках длиной до 5 м при вводе линий в здания, а также в местах пересечения их с подземными сооружениями при условии защиты кабелей от механических повреждений (например, прокладка в трубах).
    Прокладка кабельных линий 6 — 10 кВ по пахотным землям должна производиться на глубине не менее 1 м, при этом полоса земли над трассой может быть занята под посевы.

    Прочая и полезная информация

    На какой глубине прокладывают электрокабель

    Проведение земельных работ и монтаж кабеля требуют четкого соблюдения норм, установленных правилами ПУЭ и ПТЭЭП.

    Критерии, по которым осуществляется подбор кабеля для прокладки в траншеях следующие:

    • тип грунтов. Данный критерий важен для оценки степени промерзаемости и естественных деформаций различных участков кабельной трассы;
    • коррозионная активность грунта, которая характеризуется показателям влажности и кислотности;
    • условия эксплуатации, в том числе близость фундаментов и зеленых насаждений, авто- и железных дорог, нефте/газо/теплопроводов, ЛЭП и электрифицированного транспорта.

    Подземным способом может быть проложена кабельная продукция как защищенная броней, так и не имеющая специальных защитных покровов. Классификация типов кабелей для прокладки в земле (траншеях) также производится по материалу изоляции, которая может быть изготовлена:

    • из ПВХ;
    • из сшитого полиэтилена (СПЭ);
    • из бумаги, пропитанной особыми составами.

    Минимальная глубина подземного монтажа кабельной продукции регламентирована нормативной документацией и зависит от рабочих параметров силовой линии и типа грунта. Например, глубина траншеи для кабелей до 20 кВ должна составлять не меньше 0.7-0.8 м, до 35 кВ – 1 м.

    Бронированные марки обычно не нуждаются в дополнительной защите при подземной прокладке. При монтаже силовых линий из небронированных марок, а также при необходимости пересечения бронированными кабелями авто- или железных дорог, возможно использование нескольких видов защитных конструкций:

    • бетонные плиты, которые накладываются поверху слоя из мягкого грунта или песка не менее 0.1 м. Для защиты силовых линий от 35 кВ используются плиты толщиной не меньше 50 мм;
    • кирпичная кладка, которая монтируется аналогично плитам из бетона;
    • асбестоцементные или бетонные, стальные, керамические или пластмассовые трубы (гофрошланги) из полиэтилена низкого давления (ПНД) или ПВХ.

    Сигнальная лента обычного или защитного типа (ЛС или ЛЗС) является элементом дополнительной защиты силовых линий от механического ущерба.

    Марки бронированных кабелей для прокладки в земле

    Выбор марок бронированных кабелей для прокладки в земле является оптимальным решением, позволяющим обеспечить надежность работы подземных силовых линий.

    Прокладка бронированного кабеля в грунте обычно не требует дополнительных средств защиты. Изделия этого типа обладают отличной устойчивостью к механическим повреждениям, влаге, грызунам и другим внешним воздействиям. Рассмотрим наиболее популярные марки, используемые при прокладке бронированного кабеля под землей в таблице 1.

    Критерий/маркаВБбШвВВБГПвБбШвПвКШпСБлЦСКл
    Количество жил1-52-51-53.41,3,43
    Сечение жил, мм22,5-6251,5-2402,5-24016-24016-80025-240
    ИзоляцияПВХПВХСПЭСПЭбумагабумага
    Экраннетнетнетнетэлектро-проводящая бумагаэлектро-проводящая бумага
    Броня2 стальные ленты2 стальные ленты2 стальные лентыкруглые стальные оцинк. проволоки2 стальные лентыкруглые стальные оцинк. проволоки
    Наружная оболочкаПВХ-шлангнетПВХ-шлангПЭТ-шлангволокнистые материалыволокнистые материалы
    Напряжение, кВдо 6до 1до 6до 1до 10до 10
    Предельная длительная температура нагрева жилы, °С707090908080
    Особенности прокладки в землеВ грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Можно прокладывать в горизонтальных и наклонных трассахВ грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Значительные растягивающие нагрузки не допускаются. Возможен монтаж во влажной среде. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участкахВ грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Нельзя прокладывать в пучинистых и просадочных грунтах. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участкахВ грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтых с высокой вероятностью деформации (оползневые, мерзлые грунты). Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участкахВ грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участкахВ грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтах с повышенной влажностью, насыпных, болотистых, пучинистых, мерзлых. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках

    Какой кабель можно прокладывать под землей?

    Довольно часто от наших клиентов поступают вопросы о возможности прокладывать ту или иную марку под землей (в траншеях). Мы отобрали наиболее частые из них, чтобы в рамках данной статьи компетентно ответить на них.

    ? Можно ли прокладывать кабель ВВГнг в земле?

    Кабель марки ВВГнг не рекомендован для использования при прокладке подземных силовых линий без дополнительной защиты от механического воздействия. Однако, прокладка ВВГнг в ПНД-трубе в земле допустима.

    ? Можно ли кабель ВВГ прокладывать в земле?

    Аналогично марке ВВГнг, данный кабель не имеет защитных покровов, поэтому без дополнительной защиты его прокладка в подземных траншеях не рекомендована. Допустим монтаж в трубе.

    ? Можно ли кабель СИП прокладывать в земле?

    Данная марка относится к группе самонесущих кабелей, которые используются в процессе монтажа воздушных силовых линий. Согласно ПУЭ-6 п. 2.1.48 «Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)».

    ? Можно ли кабель КГ прокладывать в земле?

    Кабель КГ предназначен для подключения подвижных механизмов. Его прокладка в земле открытым способом недопустима согласно ПУЭ-6 п. 2.1.48.

    ? В каких трубах прокладывают кабель в земле?

    Для защиты небронированных марок, которые используются для монтажа силовых линий в земле, чаще всего применяются двустенные гофрированные трубы и технические полиэтиленовые трубы. Стальные трубы не допустимы для прокладки вне помещений (согласно ПУЭ-6 п.2.1.78)

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
