Начертить электросхему онлайн

Начертить электросхему онлайн

10 лучших бесплатных онлайн симуляторов электроцепи

Автор: Vicos Shi
Опубликовано 30.12.2015
Создано при помощи КотоРед.

Список бесплатных программ моделирования электронной цепи онлайн очень полезный для вас. Эти симуляторы электроцепи, которые я предлагаю, не нужно быть загружен в компьютере, и они могут работать непосредственно с веб-сайта.

1. EasyEDA дизайн электронной цепи, моделирование цепи и PCB дизай:
EasyEDA удивительный бесплатный онлайн симулятор электроцепи, который очень подходит для тех, кто любит электронную схему. EasyEDA команда стремится делать сложную программу дизайна на веб-платформе в течение нескольких лет, и теперь инструмент становится замечательным для пользователей. Программная среда позволяет тебя сам проектировать схему. Проверить операцию через симулятор электроцепи. Когда вы убедитесь функцию цепи хорошо, вы будете создавать печатную плату с тем же программным обеспечением. Есть более 70,000+ доступных диаграмм в их веб-базах данных вместе с 15,000+ Pspice программами библиотеки. На сайте вы можете найти и использовать множество проектов и электронных схем, сделанные другими, потому что они являются публичными и открытыми аппаратными оснащениями. Он имеет некоторые довольно впечатляющие варианты импорта (и экспорта). Например, вы можете импортировать файлы в Eagle, Kikad, LTspice и Altium проектант, и экспортировать файлы в .PNG или .SVG. Есть много примеров на сайте и полезных программ обучения, которые позволяют людей легко управлять.

2. Circuit Sims: Это был один из первых вебов исходя из эмуляторов электроцепи с открытым кодом я тестировал несколько лет назад. Разработчик не удалось повысить качество и увеличить графический интерфейс пользователя.

3. DcAcLab имеет визуальные и привлекательные графики, но ограничивается моделированием цепи. Это несомненно отличная программа для обучения, очень проста в использовании. Это делает вас видеть компоненты, как они сделаны. Это не позволит вам проектировать схему, но только позволит сделать практику.

4. EveryCircuit представляет собой электронный эмулятор онлайн с хорошими сделанными графиками. Когда вы входите в онлайн программу, и она будет просить вас создать бесплатный счет, чтобы вы можете сохранить ваши проекты и иметь ограниченную часть площади рисовать вашу схему. Чтобы использовать его без ограничений, требующих годовой взнос в размере $ 10. Он можно скачивать и использоваться на платформах Android и iTunes. Компоненты имеют ограниченную способность имитировать с небольшими минимальными параметрами. Очень просто в использовании, он имеет прекрасную систему электронного дизайна. Она позволяет вам включать (вставлять) моделирование в ваши веб-страницы.

5. DoCircuits: Хотя она оставляет людям первое впечатление от путаницы о сайте, но она дает много примеров о том, как работает программа, можно видеть себя на видео «будет начать в пять минут». Измерения параметров электронной схемы продемонстрируют с реалистичными виртуальными инструментами.

6. PartSim электронный симулятор схемы онлайн. Он был способным к моделированию. Вы можете рисовать электрические схемы и протестировать их. Он еще новый симулятор, так что есть несколько компонентов, чтобы сделать моделирования для выбора.

7. 123D Circuits Активная программа разработана AutoDesk, она позволяет вам создавать схему, можно увидеть её на макетной плате, использовать платформу Arduino, имитировать электронную схему и окончательно создать PCB. Компоненты продемонстрируются в 3D в их реальной форме. Вы можете запрограммировать Arduino непосредственно из этой программы моделирования, (она) действительно производит глубокое впечатление.

8. TinaCloud Эта программа моделирования имеет усовершенствованные возможности. Она позволяет вам моделировать, в дополнение к обычным схемам со смешанными сигналами, и микропроцессорами, VHDL, SMPS поставки электричества и радио частотных цепей. Расчеты для электронного моделирования выполняются непосредственно на сервере компании и позволяют отличную скорость моделирования

9.Spicy schematics является программой формы cross-plat, все формы платформы можно поддерживать, в том числе iPad.

10. Gecko simulations представляют собой программы моделирования, специализирующаяся на открытый код и питания цепей. С помощью этой программы вы также можете проверить способность тепловой энергии схемы. Это программа является отпочкованием ETH (ETH Zurich).

10 лучших бесплатных онлайн симуляторов электроцепи

Список бесплатных программ моделирования электронной цепи онлайн очень полезный для вас. Эти симуляторы электроцепи, которые я предлагаю, не нужно быть загружен в компьютере, и они могут работать непосредственно с веб-сайта.

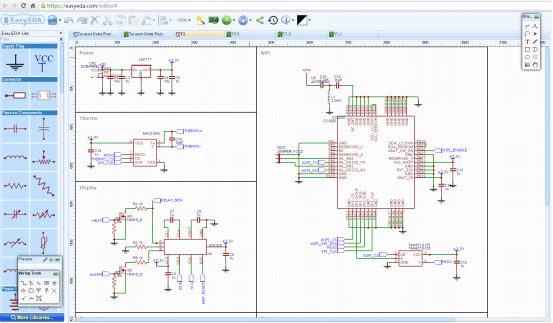

1. EasyEDA — дизайн электронной цепи, моделирование цепи и PCB дизайн:

EasyEDA — удивительный бесплатный онлайн симулятор электроцепи, который очень подходит для тех, кто любит электронную схему. EasyEDA команда стремится делать сложную программу дизайна на веб-платформе в течение нескольких лет, и теперь инструмент становится замечательным для пользователей. Программная среда позволяет тебе самому проектировать схему. Проверить операцию через симулятор электроцепи. Когда вы убедитесь функцию цепи хорошо, вы будете создавать печатную плату с тем же программным обеспечением.

Есть более 70,000+ доступных диаграмм в их веб-базах данных вместе с 15,000+ Pspice программами библиотеки. На сайте вы можете найти и использовать множество проектов и электронных схем, сделанные другими, потому что они являются публичными и открытыми аппаратными оснащениями. Он имеет некоторые довольно впечатляющие варианты импорта (и экспорта). Например, вы можете импортировать файлы в Eagle, Kikad, LTspice и Altium проектант, и экспортировать файлы в .PNG или .SVG. Есть много примеров на сайте и полезных программ обучения, которые позволяют людей легко управлять.

Circuit Sims

2. Circuit Sims: Это был один из первых вебов исходя из эмуляторов электроцепи с открытым кодом я тестировал несколько лет назад. Разработчикам не удалось повысить качество и увеличить графический интерфейс пользователя.

DcAcLab

3. DcAcLab имеет визуальные и привлекательные графики, но ограничивается моделированием цепи. Это несомненно отличная программа для обучения, очень проста в использовании. Это делает вас видеть компоненты, как они сделаны. Это не позволит вам проектировать схему, но только позволит сделать практику.

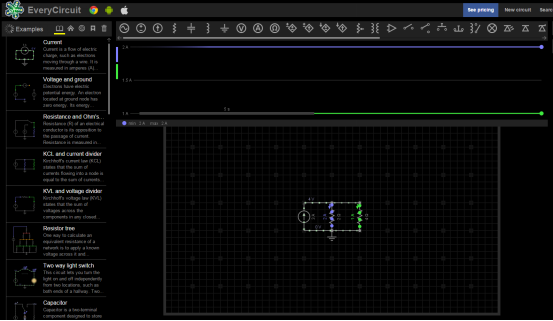

EveryCircuit

4. EveryCircuit представляет собой электронный эмулятор онлайн с хорошими сделанными графиками. Когда вы входите в онлайн программу, и она будет просить вас создать бесплатный счет, чтобы вы можете сохранить ваши проекты и иметь ограниченную часть площади рисовать вашу схему. Чтобы использовать его без ограничений, требующих годовой взнос в размере $ 10. Он можно скачивать и использоваться на платформах Android и iTunes. Компоненты имеют ограниченную способность имитировать с небольшими минимальными параметрами. Очень просто в использовании, он имеет прекрасную систему электронного дизайна. Она позволяет вам включать (вставлять) моделирование в ваши веб-страницы.

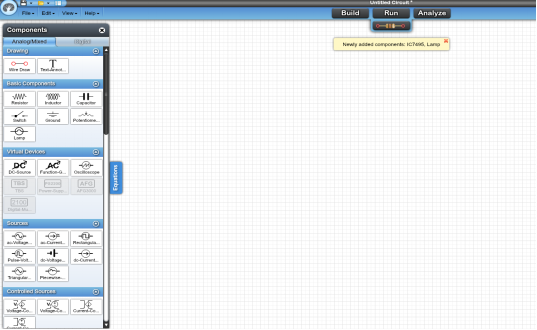

DoCircuits

5.DoCircuits: Хотя она оставляет людям первое впечатление от путаницы о сайте, но она дает много примеров о том, как работает программа, можно видеть себя на видео «будет начать в пять минут». Измерения параметров электронной схемы продемонстрируют с реалистичными виртуальными инструментами.

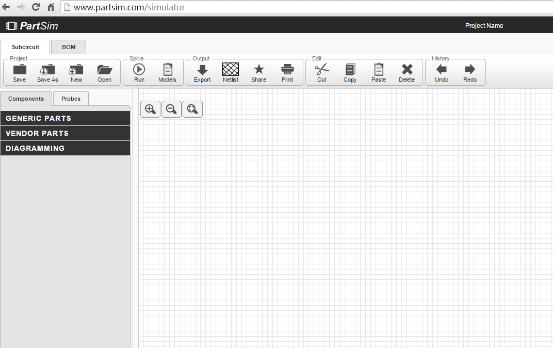

PartSim

6. PartSim электронный симулятор схемы онлайн. Он был способным к моделированию. Вы можете рисовать электрические схемы и протестировать их. Он еще новый симулятор, так что есть несколько компонентов, чтобы сделать моделирования для выбора.

123DCircuits

7. 123DCircuits Активная программа разработана AutoDesk, она позволяет вам создавать схему, можно увидеть её на макетной плате, использовать платформу Arduino, имитировать электронную схему и окончательно создать PCB. Компоненты продемонстрируются в 3D в их реальной форме. Вы можете запрограммировать Arduino непосредственно из этой программы моделирования, (она) действительно производит глубокое впечатление.

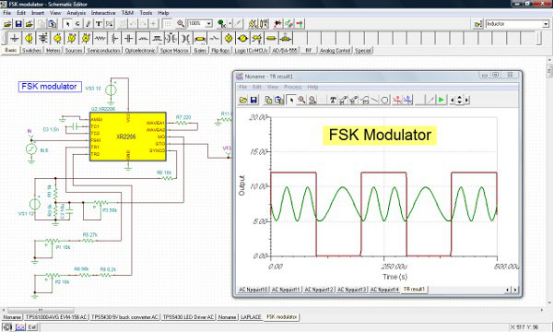

TinaCloud

8. TinaCloud Эта программа моделирования имеет усовершенствованные возможности. Она позволяет вам моделировать, в дополнение к обычным схемам со смешанными сигналами, и микропроцессорами, VHDL, SMPS поставки электричества и радио частотных цепей. Расчеты для электронного моделирования выполняются непосредственно на сервере компании и позволяют отличную скорость моделирования

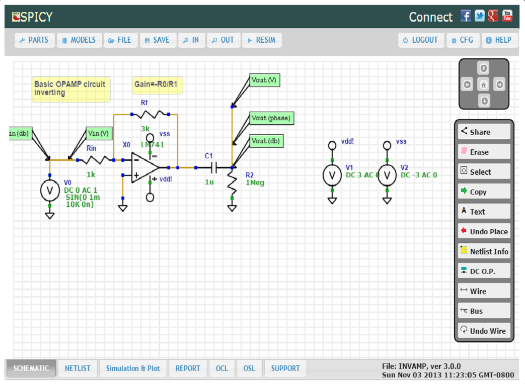

Spicy schematics

9. Spicy schematics является программой формы cross-plat, все формы платформы можно поддерживать, в том числе iPad.

Gecko simulations

10. Gecko simulations представляет собой программу моделирования, специализирующуюся на открытом исходном коде и питания цепей. С помощью этой программы вы также можете измерить потребляемую энергию схемы. Это программа является клоном программы ETH (ETH Zurich).

Чертим однолинейную схему — обзор бесплатных программ

Занимаясь ремонтом дома столкнулся с необходимостью нарисовать однолинейную схему электроснабжения. Все можно было сделать от руки, но решил сделать на компьютере. Этот обзор посвящен бесплатным программам для подготовки однолинейных электрических схем.

Что такое однолинейная схема электроснабжения?

Однолинейная схема — это технический документ, который в ОБЩЕМ И ЦЕЛОМ дает человеку, с ним работающему, понятие о:

  1. Точках подключения объекта;
  2. Основных нагрузках и их показателях (мощность автоматов, их номинал, маркировка и т.д.);
  3. Питающем кабеле (вновь все его характеристики: тип, разрешенный ток и т.д.);
  4. Номинальном токе вводного устройства в точке подключения и защитно-коммутационных устройств (аналогично);
  5. Основных потребителях электричества на объекте (аналогично).

Фактически, без однолинейной схемы электроснабжения проводить электромонтажные работы НЕРЕАЛЬНО. Поскольку в документе есть главное – информация.

Что такое принципиальная электрическая схема

Принципиальная электрическая схема — это чертежи, показывающие полные электрические и магнитные и электромагнитные связи элементов объекта, а также параметры компонентов, составляющих объект, изображённый на чертеже.

Почему схема называется однолинейной?

Однолинейная схема – это та же электрическая принципиальная схема, но выполненная в упрощенном виде: все линии однофазных и трехфазных сетей изображаются одной линией.

Читать еще:  Турецкие стальные радиаторы отопления отзывы

Пример однолинейной электрической схемы

В чем нарисовать однолинейную электрическую схему

Программ для черчения на компьютере (электрические схемы не рисуют, а чертят!) много. Но все они как правило сложны в освоении, если Вы не занимаетесь этим профессионально. Однако я нашел несколько легких для использования обыкновенным человеком.

Программа 1-2-3 схема

Программное обеспечение компании HAGER 1-2-3-схема, Semiolog и hLsys Lume распространяются бесплатно. Скачивать можно и нужно с официального сайта http://www.hagersystems.ru/software/. А не искать ее на файлопомойках и мусоросборках. Программа на русском языке.

Программа «1-2-3 схема» позволяет подобрать корпус электрощита в соответствии требованиями по степени защиты, укомплектовать его защитными и коммутационными модульными аппаратами, задать иерархию подключения модульных аппаратов и в автоматическом режиме сформировать однолинейную схему щита.

Программа позволяет корректно подобрать серию корпуса и его размер, исходя из количества модульных аппаратов, произвольным образом промаркировать модульные аппараты. Элементная база программы 1-2-3-схема содержит актуальные артикулы оборудования, поставляемые на российский рынок и сертифицированные по российским и европейским стандартам. С помощью 1-2-3-схемы можно грамотно составить спецификацию, создать однолинейную схему электрощита и отрисовать его внешний вид.

Понятное дело, что совсем не обязательно пользоваться элементной базой производителя HAGER. Главное — это результат, то есть однолинейная схема, корректный размер корпуса щитка (когда места хватает для всех автоматов) и бонусом печать этикеток которые потом можно наклеить на щиток над автоматами.

Используя программу 1-2-3 схема вы сможете легко и с минимальными затратами времени создать электрическую схему щитка для жилищного строительства. Чтобы лучше использовать возможности программы и рационально использовать время hager разработал интерфейс между этой новой программой и программой для этикеток semiolog.

Для работы Вы можете использовать только мышку, разработать и распечатать схему электрического щитка и этикетки с обозначениями элементов схемы для щитка.

Пример щита в сборе с маркировками групп потребителей, сделанных в программе Semiolog.

Программа XL Pro² от Legrand

Вторая программа также от производителя — это XL Pro² от Legrand, которая упрощает проектирование низковольтных комплектных устройств (НКУ). Программа позволяет конструкторам НКУ проектировать распределительные шкафы и щитки серии XL³ двумя методами:

  1. подобрать оборудование Legrand из предложенного перечня, необходимое для сборки шкафа;
  2. с помощью однолинейной схемы.

Программа автоматически определит тип комплектного устройства, рассчитает его стоимость, выполнит размещение оборудования. XL Pro² автоматически вносит все изменения, что максимально упрощает проектирование и расчет различных типов шкафов.

Программа XL Pro распространяется бесплатно и доступна для загрузки зарегистрированными пользователями Extranet.

ПРОГРАММА XL PRO³

Программа XL Pro³ упрощает проектирование низковольтных комплектных устройств (НКУ).
Программа позволяет конструкторам НКУ проектировать распределительные шкафы и щитки производства Legrand на токи до 6300 А двумя методами:

  1. подобрать оборудование Legrand из предложенного перечня, необходимое для сборки шкафа;
  2. с помощью однолинейной схемы.

Программа автоматически определит тип комплектного устройства, рассчитает его стоимость, выполнит размещение оборудования. XL Pro³ автоматически вносит все изменения, что максимально упрощает проектирование и расчет различных типов шкафов.

Rapsodie — Компоновка распределительных щитов

Это третья программа в обзоре для компоновки распределительных щитов, но теперь уже от schneider-electric.

  1. Rapsodie предназначена для компоновки шкафов НН серий Prisma Plus, Pragma и Kaedra.
  2. Работа в Rapsodie существенно ускоряет процесс компоновки шкафа.
  3. В результате работы с программой пользователь может получить: внешний вид шкафа и полную сборочную спецификацию, а также подробный расчет стоимости проекта.
  4. База данных программы содержит устройства Schneider Electric, пользователь может автоматически подобрать к ним дополнительные аксессуары. Также есть возможность создавать персональный каталог из устройств, которых нет в базе данных программы.
  5. Rapsodie также позволяет подобрать отобразить топологию однолинейной схемы для корректного подбора распределительных устройств и монтажных аксессуаров.
  6. В программе есть режим автоматического подбора ячейки нужной конфигурации с учетом ранее заданных критериев.
  7. Программа имеет привлекательный и интуитивно понятный русскоязычный интерфейс, документация выдается в виде файлов распространенных форматов (*.txt, *.xls, *.pdf, *.dxf).
Преимущества

Rapsodie — это интеллектуальный инструмент для компоновки НКУ.

  1. Комфорт и прозрачность при работе в программе
  2. Автоматическая проверка совместимости устройств
  3. Быстрый доступ к результатам проектирования
  4. Печать или экспорт полноценной сопроводительной документации

В результате работы с программой Пользователь может получить: внешний вид шкафа (двери, передние панели, устройства, монтажные платы, составные устройства) и полную сборочную спецификацию, подробный расчет стоимости проекта (в том числе с учетом сборочных и наладочных работ, а также с учетом скидок).

Программа имеет привлекательный и интуитивно понятный русскоязычный интерфейс, документация создается в виде документов распространенных форматов (*.txt,*.xls, *.pdf, *.dxf). Работа в программе Rapsodie существенно ускоряет процесс компоновки шкафа и минимизирует возможность возникновения ошибки.

Программа бесплатна, но так же как и в случае с Legrand она отсутствует в свободном доступе. Программа распространяется среди клиентов и партнеров ЗАО «Шнейдер Электрик» на безвозмездной основе. Для максимального удобства пользователей освоения Rapsodie проводится учебный курс в Центре Обучения Schneider Electric.

ЭМУЛЯТОР ЭЛЕКТРИЧЕСКИХ СХЕМ ОНЛАЙН

Недавно нашёл один бесплатный Интернет-ресурс, который среди прочего предоставляет возможность моделировать несложные электрические принципиальные схемы.

Для работы с эмулятором электрических схем на сайте tinkercad.com нет необходимости устанавливать какое-либо дополнительное программное обеспечение на свой компьютер. Для начала работы надо пройти регистрацию на сайте. Сам процесс регистрации ни чем особенным не отличается от стандартного на большинстве сайтов.

Процедура входа на сайт также стандартная, просят указать ваш адрес электронной почты и ввести пароль.

Данный ресурс позволяет решать довольно широкий спектр задач, в данном случае актуален пункт Circuits, посвященный моделированию работы электрических схем.

Хорошо видно, что по состоянию на май 2020 года ресурс русифицирован частично, в меню перемежаются пункты, подписанные как на русском, так и на английском. Для создания новой модели электрической цепи надо нажать на кнопку «Создать цепь». По умолчанию при первом входе пользователю предлагается пройти обучение, в рамках которого пользователь работает с четырьмя электрическими схемами нарастающей сложности.

В пункте Circuits в основном рабочем поле программы отображаются схемы, которые владелец учетной записи моделировал раньше. Как правило, сохранение результатов работы происходит автоматически, хотя иногда бывают сбои.

Кликнув на одну из схем можно просмотреть подробную информацию о данном проекте.

Нажав на кнопку «Изменить» можно перейти к редактированию проекта. После этого мы попадаем в основное рабочее поле программы, предназначенное для создания и изменения моделей электронных устройств.

В левой части окна располагается меню компонентов. В набор «Базовые» входят наиболее распространенные радиокомпоненты, типа резисторов, конденсаторов, кнопочных переключателей и т.п.

Набор схем, которые можно смоделировать с использованием только базовых элементов, очень ограничен.

Для создания сравнительно сложных и разнообразных схем следует выбрать набор «Все».

В основное рабочее поле можно при помощи курсора перемещать отдельные компоненты.

Выделив компонент будущей схемы следует задать для него необходимые электрические параметры. У компонентов разных типов параметры отличаются.

Кроме электронных компонентов можно выбрать различные измерительные приборы для работы с создаваемой схемой. В частности, для питания схемы потребуется источник питания.

На приборах есть контакты, от которых можно отводить проводники. Для этого надо навести на контакт курсор и, удерживая левую кнопку мыши, провести провод к контакту другого прибора. Оставлять провод не подключенным нельзя. Радиоэлементы в рабочем поле можно поворачивать под необходимым углом.

Как видно, сейчас в рабочем поле собрана схема конденсаторного светодиодного фонаря, где запас энергии для работы светодиода запасается в конденсаторе большой емкости.

Теперь после нажатия кнопки «Начать моделирование» можно посмотреть, как схема работает.

Итак, в начале производится зарядка конденсатора от источника питания. При этом, если увеличить напряжение питания выше допустимых для конденсатора 16 В, отобразится сигнал о том, что конденсатор вышел из строя.

Представленная на рисунке схема не будет работать потому, что перепутана полярность включения светодиода. Остановим моделирование и произведем корректировку схемы, а затем повторно запустим моделирование. В начале, судя по показаниям амперметра, на источнике питания видно как происходит заряд конденсатора.

После зарядки конденсатора переведем ползунковый переключатель в другое положение, видим, что светодиод засветился.

Теперь можно вернуться на основную страницу эмулятора. Это можно сделать, нажав на логотип ресурса «Autodesk.Tinkercad» в верхнем левом углу. Среди проектов появился наш конденсаторный фонарь.

Отдельные схемы можно переименовывать в меню «Параметры».

Когда схема создается на базе уже проработанного варианта пункт «Дублировать» меню «Параметры» позволяет легко скопировать схему.

Для примера создадим схему для измерения параметров p-n-p транзистора, включенного по схеме с общим эмиттером. Для измерения силы тока и напряжения понадобится прибор «Мультиметр», на его панели управления можно выбрать род измеряемой величины A — ток, V — напряжение, R — сопротивление.

Следует заметить, что в русскоязычной версии эмулятора эмиттер транзистора назван «излучатель», а база — «основание». В данной конфигурации выводы транзистора слева направо: эмиттер, база, коллектор.

После создания всех необходимых соединений можно запустить моделирование. Хорошо видно, что транзистор, как активный элемент электрической цепи, позволяет при помощи малого по мощности сигнала в цепи «база-эмиттер» управлять большим по мощности сигналом в цепи «коллектор-эмиттер».

Читать еще:  Насос для отопления электрическая схема

Разумеется, никакой симулятор не заменяет работы с настоящими электронными приборами. Любая модель всегда повторяет лишь часть свойств моделируемого объекта. В частности, многие распространенные в реальной работе проблемы, например, плохой электрический контакт в разъеме, здесь воспроизвести нельзя, а между тем нечто подобное может привести к полной неработоспособности устройства. Главное предназначение данного симулятора, это быстрое моделирование простых электронных устройств, особенно в условиях, когда те или иные компоненты для их сборки недоступны. Продолжение материала связанное с Ардуино проектами читайте по ссылке. Автор обзора — Denev.

Circuit simulation and schematics.

Build and simulate circuits
right in your browser.

or watch a quick demo video

Interactive Electronics Textbook New!

Master the analysis and design of electronic systems with CircuitLab’s free, interactive, online electronics textbook.

Electronics Questions and Answers

from the CircuitLab Community

Examples

  • 555 Timer as Oscillator / PWM Generator
  • 7805 & Wall-wart Experiencing Voltage Drop-out
  • BJT audio amplifier
  • BJT Cascoded Active-load Diff. Amp. with CMFB
  • BJT current mirror
  • Digital 4-bit counter and DAC
  • Diode half-wave rectifier
  • Diode full-wave (bridge) rectifier
  • Diode turn-off time
  • Laplace transform step response and Bode plot
  • LED with resistor biasing
  • JFET-based electret microphone amplifier
  • Mechanical spring dashpot Laplace model
  • MOSFET and resistor NAND / NOR gate
  • MOSFET (CMOS) NAND / NOR gate
  • MOSFET switching inductive load
  • Op-Amp inverting / non-inverting amplifier
  • RC vs. RL step response / frequency response
  • RLC resonance
  • Resistors in series and parallel
  • Zener diode voltage reference
  • more examples in «Ultimate Electronics» book.

Easy-to-use Power Tools

Easy-wire mode lets you connect elements with fewer clicks and less frustration.

Cross-window copy/paste lets you easily explore and re-mix parts of public circuits from the CircuitLab community.

Mixed-mode circuit simulation lets you simulate analog and digital components side-by-side.

SPICE-like component models give you accurate results for nonlinear circuit effects.

Human-friendly formats let you enter and display values concisely, just like you would on a paper schematic.

Unit-aware expression evaluation lets you plot arbitrary signals of interest, such as differential signals or power dissipation.

In-browser simulation and plotting lets you design and analyze faster, making sure your circuit works before ever picking up a soldering iron.

Unique circuit URLs let you easily share your work or ask for help online.

“ Give it a try – this is a great idea. ”

“ Amazingly user friendly and simple for even the novice hobbyist to dive into. ”

“ Browser-based circuit simulator boasts a mountain of features. ”

“ CircuitLab is the best editor I have ever used. Bug-free design, excellent simulation. Well done. No more using LTSpice. ”

“ In our product development cycle, we’ve used CircuitLab in more places than you might expect: optimizing our analog front-end, RF matching network analysis, improving our power supply robustness, and designing and documenting test and production fixtures. ”

— Pantelligent Hardware Engineering Team

CircuitLab provides online, in-browser tools for schematic capture and circuit simulation. These tools allow students, hobbyists, and professional engineers to design and analyze analog and digital systems before ever building a prototype. Online schematic capture lets hobbyists easily share and discuss their designs, while online circuit simulation allows for quick design iteration and accelerated learning about electronics.

программа для рисования электрических схем

Рейтинг: / 380

Название: QElectroTech
Версия: 0.5
Язык интерфейса: Русский
Размер: 12,3 МБ
Лицензия: Бесплатная
Сайт разработчика: http://qelectrotech.org/download.html

QElectroTech — бесплатная программа для рисования электрических схем, которая займет у Вас считанные минуты, чтобы начертить электрическую схему.

В данной программе имеется множество различных элементов для начертания электрических схем, таких как элементы логических схем, измерительных приборов так и высоковольтного оборудования.

Если из предлагаемых элементов нет того, который Вам нужен,Вы можете его нарисовать и вставить в библиотеку элементов программы.

После выполнения чертежа, Вам предлагается сохранить проект в формате программы *get, или экспортировать в форматы изображения, такие как png, jpg, bmp или svg. После выбора формата, есть возможность экспортировать рамку, сетку или изменить размеры чертежа.

4 симулятора работы электрических схем на русском

Qucs – удобный симулятор для радиолюбителей

Симулятор с дружелюбным интерфейсом для разработки и расчета электронных цепей и контуров.

Программное обеспечение Quite Universal Circuit Simulator является редактором с графическим интерфейсом с комплексом технических возможностей для конструирования схем. Для управления сложными схемами включена возможность разворачивания подсхем и формирования блоков. Софт включает встроенный текстовый редактор, приложения для расчета фильтров и согласованных цепей, калькуляторы линий и синтеза аттенюаторов. Чертеж можно оформить с обрамлением рамки и стандартного штампа.

Конструктор схем Qucs включает широкую базу современных компонентов, разделенных на категории: дискретные (резисторы, конденсаторы и др), нелинейные (транзисторы и диоды), цифровые (базовые цифровые устройства и логические вентили) и другие (источники, измерители). Особый интерес представляют рисунки и диаграммы.

Qucs может настраиваться на множество языков, включая русский.

Программа функционирует на Mac OS, Linux и Windows XP, Vista, 7 и 8.

Симулятор – конструктор электронных схем “Начала электроники”

Существует очень интересная программа, которая представляет собой несложный симулятор для демонстрации работы электрических схем и работы измерительных приборов. Удобство его не только в наглядности, но и в том, что интерфейс на русском языке. Она позволяет смоделировать на макетнице очень простые принципиальные схемы. Называется программа “Начала электроники”. Ссылка на нее внизу страницы, видео канала Михаила Майорова.

Программа работает, начиная от Windows 98 и заканчивая Windows 7. Интерфейс выглядит следующим образом.

Внизу располагается чертеж печатной платы, но для нас наибольший интерес представляет панелька с макетной платой. Наверху кнопки управления: загрузить схему из файла, сохранить схему, очистка макетной платы, получить мультиметр, получить осциллограф, показать параметры деталей, состояние деталей, справочник, (кратко изложены понятия об электричестве), небольшой список лабораторных работ для самостоятельного их проведения, инструкция по пользованию симулятором, информация об авторах, выход из программы.

На видео о том, как работает симулятор цепи.

Что можно собрать на симуляторе схем?

На этом простом симуляторе можно собрать много интересных вещей. Для начала давайте смоделируем обычный фонарик. Для этого нам потребуется лампочка, две батарейки и, естественно, все это надо будет соединить перемычками. Ну и какой же фонарик без выключателя и лампочки?

Двойным щелчком вызываем окно параметров батарейки. На появившейся вкладке видим напряжение, внутреннее сопротивление, показывающее ее мощность, миниполярность. В данном случае батарейка вечная.

Когда схема собрана, нажимаем два раза выключатель и лампочка почему то сгорает. Почему? Суммарное напряжение последовательно соединенных батареек 3 вольта. Лампочка по умолчанию была на 2,5 вольта, поэтому и сгорела. Ставим 3-вольтовую лампочку и снова включаем. Лампочка благополучно светится.

Теперь берем вольтметр. Вот у него загораются “ладошки”. Это измерительные щупы. Давайте перенесем щупы к лампочке и поставим измерение постоянного напряжения с пределом 20 Вольт. На мониторе показывает 2,97 вольта. Теперь попробуем измерить силу тока. Для этого берем второй мультиметр. Прибор, подсоединенный в схему, показал почти 50 миллиампер.

Практически как на настоящем мультиметре, можно измерить множество параметров. Есть также в симуляторе осциллограф, у которого даже регулируется яркость луча. Кроме того, есть реостат, можно двигать движок. Есть переменный конденсатор, шунты, нагревательная печка, резисторы, предохранители и другое. К сожалению, в данном симуляторе нет транзисторов. Конструктор электрика отлично подходит для начала изучения основ электроники.

Выводы по программе “Начала электроники”

Для начинающих радиолюбителей это просто замечательная программа, простая и написанная на русском языке, на которой можно научиться многим операциям со схемами, мультиметром и осциллографом. Пригодится она и для разработки оптимальных решений для электрических плат. Скачать программу “Начала электроники”

Для продвинутых задач нужны другие программы, которые также есть в интернете. Одна из популярных – Workbench Electronic.

Logisim – бесплатная программа для создания и имитации цифровых логических схем

Logisim отличается наличием русским языка, у нее несложный графический интерфейс. Прежде всего предназначена для обучения. Приложение включает: панель инструментов, строку меню, панель проводника (со списком схем и инструментов загруженных библиотек), таблицу атрибутов выделенного компонента или инструмента и рабочее окно с компонентами схемы.

Интересной способностью имитатора электронных схем Logisim является создание подсхем для решения задачи повторного применения ранее спроектированных частей и облегчения хода отладки. Имеется редактор векторной графики, способный менять внешний вид и расположение контактов подсхем при их добавлении в другие схемы.

Программа Logisim бесплатная. Официальный сайт

Multisim – конструктор электрических схем (5 программа – дополнение 2020 г.)

Multisim – одна из продвинутых программ для профессионалов и просто людей, которые увлекаются радиотехникой. Программа может сконструировать огромный набор видов электросхем. Если вы стремитесь смоделировать свои электронные задумки и проверить их работоспособность, то скачивайте программу Multisim. В интернете есть варианты на русском языке.

Читать еще:  Утепляющие материалы для стен внутри

    1. Автоматическая проверка схемы. Возможность анализировать схему и показывать радио-мастеру информацию о вероятных сбоях.
    2. Можно импортировать и экспортировать данные в стороннее программное обеспечение.
    3. Большая база компонентов. Формирование электронных соединений перетягиванием радиодеталей, создание платы.
    4. Мощная поддержка на форумах, огромное количество пользователей готовы помочь с проблемами.

Знакомство с Multisim

TINA-TI на русском

SPICE-симулятор для серьезных разработок, имитации работы и отладки схем для продвинутых радиолюбителей.

Программа позиционируется как SPICE-симулятор с доброжелательным и доступным интерфейсом, не требующим значительных усилий для усвоения навыков работы по проектированию и симуляции электронных устройств. Количество устройств и узлов неограниченно, подходит для масштабных проектов, фишка программы – конструирование аналоговых схем и импульсных источников питания.

В симуляторе 6 категорий устройств: базовые пассивные радиодетали, ключи, полупроводники, измерительные приборы, макромодели сложных устройств и источники. Несколько схем включены в комплект в качестве примеров.

TINA-TI предоставляет хорошие возможности симуляции и анализа. Разработки перед апробированием проверяются на ошибки (ERC) и выводится перечень найденных ошибок схемы. Ошибки выделяются маркерами.

Конструктор работает в английской и русскоязычной версиях.

Как нарисовать схему онлайн?

САПР — система автоматизации проектных работ. Такая расшифровка точнее соответствует аббревиатуре. Для перевода САПР на английский язык зачастую используется аббревиатура CAD (англ. computer-aided design), подразумевающая использование компьютерных технологий в проектировании. Понятие CAD не является полным эквивалентом САПР, как организационно-технической системы. Термин САПР на английский язык может также переводиться как CAD system, automated design system, CAE system. САПР — это не системы автоматического проектирования. Понятие “автоматический” подразумевает самостоятельную работу системы без участия человека. В САПР часть функций выполняет человек, а автоматическими являются только отдельные проектные операции и процедуры. Слово “автоматизированный”, по сравнению со словом “автоматический”, подчёркивает участие человека в процессе.

Так как же нарисовать схему онлайн? Такой вопрос ставят себе тысячи людей, деятельность которых так или иначе связана с электротехникой, радиоэлектроникой и микроэлектроникой. Естественно для этого существуют специальные программы для рисования схем.

Начнем с того, что термин электрическая (принципиальная) схема используется в электронике радиолюбителями. Эта статья будет полезна студентам, инженерам и любителям.

Но что делать когда нет ресурсов и времени? На помощь приходят разнообразные онлайн сервисы. Оказывается нарисовать схему онлайн просто. Такие сервисы для рисования схем, так называемые редакторы схем, созданы специально для «упрощения жизни» разработчика и конечно различаются как удобством работы при создании схемы, так и функциональностью. Такие же функции рисования схем существуют во многих системах автоматического проектирования электронных схем.

Как разобраться в таком многообразии и выбрать сервис соответствующий вашим требованиям? Что делать когда вы сидите за чужим компьютером и на нем нет тех необходимых САПР программ? Главное иметь подключение к интернету.

Так вот, в интернете есть достаточно сервисов для рисования тех самых схем и даже симуляция работы схем. Действительно хороших, имеющих полный список радиоэлементов всего три, 123D Circuits, SchemeIt и CircuitLab. Сразу сообщу, что в них нет русского языка, только английский, возможно вам поможет Переводчик Google.

123D Circuits — проект компании Autodesk Inc, та которая сделала всем известный AutoCAD. В 123D Circuits тесно интегрирован Arduino (Ардуино — это небольшая плата с собственным процессором и памятью). Зарегистрировавшись вы получаете полноценный САПР редактор в который входят такие инструменты как:

  • онлайн симулятор проекта (Project Simulation)

  • онлайн редактор принципиальной схемы (Electronics Lab Hub)

  • онлайн редактор монтажной платы (PCB Design Hub)

  • еще интересной особенностью этого проекта в том, что симуляция схем включает в себя редактор кода прошивки c отладчиком (Code Editor)

Так же в 123D Circuits присутствует целая база (Libraries) радиоэлементов и их УГО. Все действия и результаты работы в данном онлайн редакторе сохраняются в вашем аккаунте на облаке, есть и экспорт в программу Gerber. В целом компания представила неплохой продукт пользователям.

SchemeIt — бесплатный инструмент для рисования схем. Очень большой список возможностей этого сервиса, начиная с простого рисования и заканчивая экспортом схемы в .png и .pdf, расшариванием в социалки и прямой печати. Имея аккаунт в SchemeIt можно сохранять недорисованную схему и закончить её в любое время.

Сам редактор выглядит таким образом:

Итог таков, довольно хороший инструмент для того чтобы быстро нарисовать схему и сохранить ее в графический формат, но не хватает нескольких УГО радиоэлементов.

CircuitLab — сборка и тестирование схем прямо в браузере. Этот сервис больше нацелен на тестирование собранной схемы, т.к. элементов там явно не хватает, однако в тех что есть — можно указать различные параметры, такие как напряжение и ток, сопротивление и емкость и др. для точности при тестировании. Конечно и здесь есть экспорт в графические форматы, а также сохранение схемы если есть аккаунт в CircuitLab.

«Лаборатория» выглядит так:

Подытожив скажу, многого что есть в обычных САПР программах в этом сервисе нету, хотя в принципе показать график зависимости он сможет, но все зависит от конкретной схемы. УГО элементов хватает, однако в SchemeIt их больше.

Если вы нашли что-то подобное в сети, прошу сообщить нам — статья будет дописана с указанием на ваш ник. Ждем комментариев и до встречи!

Обзор лучших программ для составления электрических схем

Самые простые программы на русском языке для черчения электросхем и моделирования проектов электропроводки помещений.

На сегодняшний день черчение электросхем вручную на листике уже не использует ни один опытный электрик. Гораздо проще, удобнее и понятнее составить проект электропроводки помещения на компьютере через специальный программный пакет на русском языке. Однако проблема в том, что далеко не все программы простые в использовании, поэтому наткнувшись на неудобную и к тому же платную версию программного обеспечения, большинство мастеров старой закалки просто отбрасывают современный способ моделирования в сторону. Далее мы предоставим читателям сайта Сам электрик обзор самых простых программ для черчения электрических схем квартир и домов на компьютере. Содержание:

  • Бесплатные ПО
  • Платные ПО

Бесплатные ПО

Существует не так много русскоязычных, удобных в использовании и к тому же бесплатных ПО для составления однолинейных электросхем на компьютере. Итак, мы создали небольшой рейтинг, чтобы Вам стало известно, какие программы лучше для рисования схем электроснабжения домов и квартир:

    Microsoft Visio. Как ни странно, но наиболее популярной и что не менее важно – бесплатной программой для черчения однолинейных электрических схем на компьютере является векторный графический редактор Visio. С его помощью даже начинающий электрик сможет быстро нарисовать принципиальную электросхему дома либо квартиры. Что касается функциональных возможностей, они не настолько расширенные, нежели у ПО, которые мы предоставим ниже. Подведя итог можно сказать, что Microsoft Visio это легкая в использовании и при этом на русском языке бесплатная программа для моделирования электрических цепей, которая подойдет домашним электрикам.

Некоторые из перечисленных программ вы можете увидеть на видео обзорах:



Помимо предоставленных 7 программ для черчения электросхем существует еще более десятка редакторов, в которых можно бесплатно составить принципиальный план электроснабжения дома либо квартиры, однако в остальных программках более сложный интерфейс либо проблемы с русскоязычной версией. Рекомендуем отдавать предпочтение представителям данного рейтинга, чтобы в дальнейшем не тратить время на поиск русификаторов, руководств по использованию и тому подобное!

Платные ПО

Бесплатные программки для составления электросхем своими силами мы рассмотрели. Однако Вы сами понимаете, что в платных версиях предоставлен более широкий набор возможностей и удобных дополнений, которые позволят начертить эл схему на компьютере. Существует множество популярных платных программ для черчения электрических схем. Некоторые из них мы предоставили выше, однако существует еще одна программка, о которой стоит немного рассказать — sPlan. Это один из самых простейших в использовании и к тому же многофункциональных программных пакетов для составления схем разводки электропроводки и трассировки электронных плат. Интерфейс удобный, на русском языке. В базе данных заложены все самые популярные графические элементы для черчения электросхем.

Если Вам не жалко потратить 40$ за лицензию, мы настоятельно рекомендуем выбрать для черчения именно sPlan. Данное ПО без сомнений подойдет как для домашнего использования, так и для профессиональных проектировочных работ в чем Вы можете убедиться, просмотрев данное видео:

Правильное пользование sPlan

Вот мы и предоставили обзор самых лучших платных и бесплатных программ для черчения электрических схем на компьютере. Кстати, на телефон (на андроид) Вы можете скачать приложение «Мобильный электрик», в котором можно запросто произвести расчет основных элементов электрической цепи, который поможет правильно составить электросхему, если компьютера нет рядом!

Похожие материалы:

  • Программы для расчета сечения кабеля
  • Как стать электриком с нуля
  • Условные обозначения в электрических схемах по ГОСТ

Правильное пользование sPlan




голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
