Печь из трубы 530

Печь для бани из трубы: советы по изготовлению

Основой любой бани является печь. Это устройство должно не только создавать определенную температуру, но и следить за влажностью воздуха.

Учитывая это, профессиональные мастера советуют использовать для данных целей печь для бани из трубы 530 см.

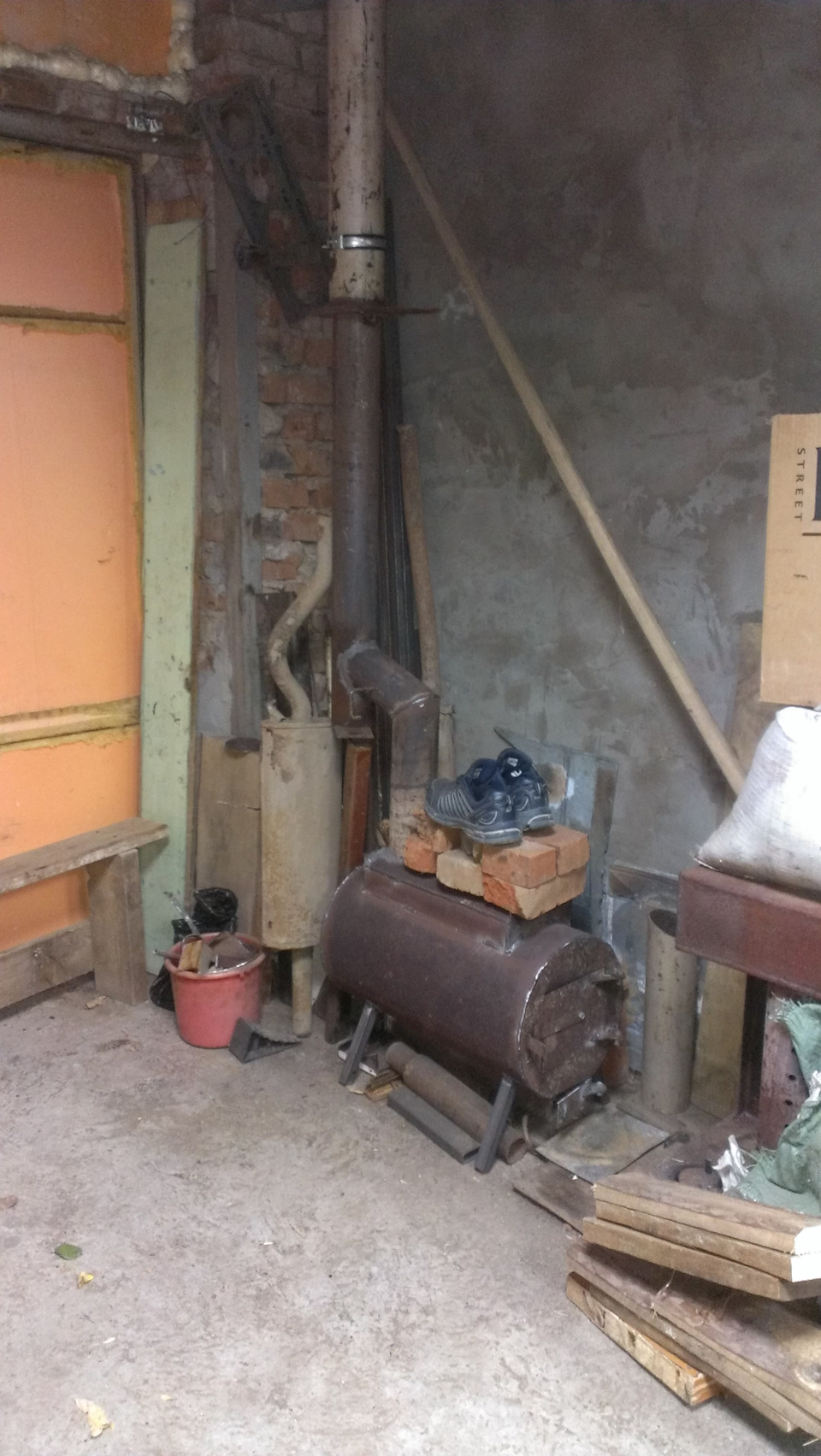

Любительское фото печи, для изготовления которой использовалась толстостенная труба

Порядок изготовления

Для начала необходимо упомянуть, что все необходимые материалы можно приобрести на пунктах приема металлолома. Также многие мастера считают, что горизонтальные печи для бани из трубы менее эффективны и непрактичны . Поэтому создавать лучше вертикальную конструкцию с водяным баком наверху.

Чертеж наиболее популярной конструкции с фотографией готового изделия, в которое внесли небольшие изменения

Необходимые материалы и инструмент

Для того чтобы создать печь в баню из трубы необходимо иметь:

сварочный аппарат, лучше газовый;
дисковую пилу с отрезными кругами по металлу;
измерительный инструмент;
щетку с металлической щетиной;
молоток;
трубу толстостенную диаметром 520-530 см, длиной 1.5 метра;
трубу диаметром 100 мм, длиной 2 метра;
толстый лист металла, из которого можно вырезать четыре круга по диаметру трубы;
термостойкую краску.

Совет!
Необходимо отметить, что все металлические части должны иметь хороший внешний вид, который бы свидетельствовал о том, что они готовы для сварных работ.
В противном случае можно обнаружить в процессе изготовления сквозные дыры, которые скрывались под толстым слоем ржавчины.

Разновидность данного устройства с центральным размещением бака для воды

Изготовление

Чтобы печка для бани из трубы правильно функционировала необходимо разделить трубу на несколько частей, каждая из которых имела бы свой объем соответствующий назначению.
Для этого трубу с диаметром 530 см разрезают поперек на три равные части, по 0.5 метров в каждой.
Далее инструкция по изготовлению предполагает создание топки.
Сначала нужно вырезать круг по диаметру отверстия, который приваривают к низу первого получившегося элемента.

Чертеж секционного устройства, для изготовления которого вместо квадрата можно использовать трубу

Затем сбоку изделия делают окошко, через которое будет загружаться топливо. Чтобы печи для бань из трубы работали эффективно, лучше их сразу оснащать небольшими дверцами, которые можно приобрести отдельно.
На следующем этапы вырезается еще один круг, который приваривается к верхнему отверстию топки. При этом в центре него необходимо проделать отверстие диаметром 90 мм. На него приваривают трубу сотку, которая будет служить дымоходом.
Стоит отметить, что подобные банные печи из трубы не оснащаются решетками для сбора золы и соответственно дополнительной дверцей. Однако при желании подобный элемент можно внести в конструкцию, но высота топки должна оставаться равной 0.5 метра.

По данным принципам изготовления создаются финские печи

Существуют такие чертежи печи для бани из трубы, которые предполагают, что труба дымохода будет установлена из следующей камеры, но тогда в верхнем круге, закрывающем топку нужно проделать много небольших отверстий. Некоторые мастера считают такую конструкцию более эффективной.
Далее наверх надевают второй обрезок толстостенной трубы и приваривают его. В получившейся камере будут размещаться камни, которые смогут осуществлять равномерный теплообмен в помещении. При этом многие пособия, рассказывающие о том, как сварить печь из трубы для бани советуют не только оснастить отсек окном, но и дверцей. Особенно это важно, если вытяжная труба будет крепиться к нему сверху, а на его дне будут располагаться отверстия, ведущие в топку.

Готовая конструкция с графическим изображением указания всех необходимых элементов

Верхняя часть данной камеры изготавливается также с отверстием под сотую трубу, но в одном случае она просто через нее одевается, а во втором варианте изготовления такая горизонтальная панель и будет основой для дымохода. Все места соединения также проваривают, следя за качеством швов. Дело в том, что при интенсивном нагревании металл расширится и это будет серьезной проверкой данной работы.
Некоторые мастера при использовании электрической сварки советуют применять специальные электроды, которые создают шов устойчивый к воздействию высокой температуры и резким ее перепадам.
На следующем этапе банная печь из трубы нуждается в создании бака для воды. Для этого наверх конструкции надевают третий элемент, который отрезали ранее и тщательно приваривают. Это и будет резервуаром для воды, а нагреваться она будет не только за счет теплопроводимости металла, но и, используя газы, выделяемые при горении, которые будут подниматься по дымоходу.

Поэтапный процесс создания горизонтального устройства, где трубу заменяют старым газовым баллоном

После этого своими руками изготавливаем удобную крышку, закрывающую поверхность бака, огибая трубу бани, идущую из топки печки. Ее не обязательно делать из металла. В качестве крышки вполне подойдет деревянный щит из досок.
Некоторые мастера предлагают установить на низ бака краник, чтобы можно было отливать воду в ведро, не подвергая руки опасности при контакте с паром.
На заключительном этапе готовое изделие обрабатывают щеткой с металлической щетиной и покрывают слоем термостойкой краски. Сразу следует сказать, что ее цена довольно высока, но если есть желание придать конструкции хороший внешний вид, то такие расходы вполне оправданы.

Совет!
Необходимо упомянуть, что существует целый ряд подобных изделий, отличающихся по способу сборки и принципу действия.
Данная конструкция представлена в качестве основы, которую опытный мастер всегда сможет доработать и усовершенствовать.

Термостойкие красители для металла

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании текста, который изложен выше, можно сделать вывод о том, что в создании своими руками печи для бани на основе трубы нет ничего сложно. Однако чтобы реализовать данный проект необходимо иметь специальный инструмент и уметь с ним обращаться.

Изготовление банной печи из отреза трубы

Обогрев бани – задача достаточно важная и ответственная. Конструкция должна быть удобная в использовании и надежная, поскольку от ее правильного функционирования зависит безопасность отдыхающих в парильне людей.

Металлическая печь для бани

Очень удобно, что печь для бани можно легко сделать своими руками, прилагая минимум усилий. Как правило, для изготовления печи используется металлическая труба диаметром 500 – 530 мм.

Подготовка к сварочным работам

Самодельная печка для бани может быть горизонтальной или вертикальной. Вне зависимости от избранного вида, чтобы сделать печь своими руками понадобится минимальный набор инструментов, а именно:

Сварочный аппарат;
Болгарка.

Основным элементом является, безусловно, отрезок трубы диаметром 500 – 530 мм, однако помимо него также необходимо подготовить следующее:

Листовое железо;
Куски арматуры;
Дымовая труба.

Квадратная и круглая самодельная печь

Технология изготовления горизонтальной печки

Горизонтальная топка для бани позволяет хорошо прогреть помещение за счет увеличенного размера топливного отсека. При этом само устройство отличается компактностью и не занимает много места в условиях ограниченного пространства. Этапы создания конструкции горизонтального расположения своими руками:

Отрезать участок трубы длиной около 80 см.
Выровнять края.
Установить колосниковую решетку. Для этой цели можно взять готовую покупную деталь или изготовить ее самостоятельно, вырезав отверстие в металлическом листе и приварив к нему кусок арматуры.
Колосник приварить к трубе.
Листом металла покрыть печку сверху.
Вырезать два прямоугольных отверстия с дверцами – для загрузки топлива и для поддувала.
К задней части печи приварить дымовую трубу.
После изготовления рекомендуется очистить печку от ржавчины и покрыть слоем термоустойчивой краски, это убережет конструкцию от коррозии и разрушения и поможет вам использовать устройство для обогрева бани продолжительный срок.

Горизонтальная печь своими руками

Важно! Перед началом установки печки для бани, необходимо подготовить фундамент. Рекомендуется основание выполнять из бетона, а сверху выкладывать несколько рядов кирпича.

Изготовление вертикальной печи

Изготовление вертикальной печи не составляет сложностей. Сам процесс состоит из выполнения таких этапов:

Подготовка фундамента: изготовление опалубки, выкладывание арматуры, заливка бетонным раствором.
На бетонный фундамент выкладывается несколько рядов кирпичной кладки на глиняном растворе.
Затем работа перемещается к металлической трубе: один ее край выравнивается и в дальнейшем используется как основание.
Прорезается отверстие, что будет использоваться как поддувало, а также несколько мелких отверстий для закрепления колосника.
Колосник можно приобретать в строительных магазинах или изготавливать из металлических прутьев.
Над топкой приваривают отсекатель, в качестве которого удобно использовать металлический лист со срезанными углами.
На 10 см выше отсекателя изготавливают дно камянки.
Камянку сверху накрывают металлическим листом с отверстием.

Читать еще: Фасадная штукатурка под кирпич

Вертикальная печь своими руками

Бак для воды можно изготовить из точно такой же трубы. Бак приваривается к каменке, а поэтому их размеры должны совпадать.

Другие варианты использования печи из трубы

Банная печка – это далеко не единственный вариант использования конструкции из металлической трубы. Также самодельная печь довольно успешно используется для казана.

Печка из трубы помогает поддерживать необходимую температуру при приготовлении пищи и придает дополнительную устойчивость конструкции казана. Для стационарного казана такое устройство не требуется, однако в качестве походного варианта сварить топку из трубы – отличное решение. Чтобы сделать своими руками печку для мобильного казана, необходимо выполнить такие действия:

Прежде всего, необходимо сделать треногу казана. Для этого следует приварить ножки на конструкцию округлой формы.
Затем с одной из сторон казана необходимо сделать отверстия для беспрепятственной циркуляции воздуха.
Внизу конструкции следует вырезать прямоугольный участок – окошко для закладки дров.
Также казану потребуется дно, его можно сварить специальным аппаратом или прикрепить болтами.
Для защиты от коррозии рекомендуется покрыть изготовленную топку краской.

Печка для казана

Это самая простая инструкция, по которой можно сделать походный казан своими руками. Существуют также более сложные варианты, что дополнительно оборудуются колосниковой решеткой, поддувалом и дымоотводом. Колосниковую решетку можно легко сварить своими руками из обыкновенной металлической проволоки. Дымоотвод крепится к задней части казана, его задачей является усиление тяги. Такую конструкцию можно применять в качестве стационарной печи, для изготовления не требуется много времени, материалы преимущественно подручные или легкодоступные.

Как сделать печь для бани своими руками

Как сделать печь для бани из трубы своими руками

Строительство бани достаточно сложное и дорогое занятие, но в загородном доме баня просто необходима. Одной из самых нужных элементов парилки является банная печь. Соорудить печь из трубы своими руками может практически каждый человек, а как это сделать будет рассказано далее.

Печь, сделанная из трубы

Немного о трубах

Прежде чем приступать к изготовлению печи, требуется подобрать подходящие трубы. Все трубы маркируются. Цифры наносимой маркировки определяют:

основополагающие размеры труб;
способ изготовления;
марку стали;
стандарт, по которому они были произведены.

Стандартная маркировка труб, производимая по ГОСТу

Чтобы подобрать трубу для изготовления печи из маркировки потребуется узнать размеры:

внутреннего диаметра;
толщины стенки.

Например, 450*8. Это означает, что внутренний диаметр равен 450 мм, а толщина стенки трубы составляет 8 мм.

Самодельная печь для бани из трубы должна быстро и достаточно равномерно прогреваться. При этом желательно использовать минимальное количество топлива. Оптимальными считаются размеры:

диаметр около 0,5 м, то есть подойдут трубы 500 мм, 510 мм и так далее. Максимально 550 мм;
стенка 8-12 мм.

Что потребуется для изготовления печи

Чтобы изготовить печь для бани из трубы своими руками, потребуется:

отрез металлической трубы с приблизительным диаметром 500 мм и длиной 1,5 м;
кусок трубы диаметром 300-350 мм и длиной 50 см;
металлический лист толщиной 10-12 мм;
готовые колосники или металлические пруты для их самостоятельного изготовления;

Готовый колосник для банной печи

готовые дверцы или листы металла для их производства;

Готовая дверца для печки

металлические петли. Необходимы, если печные дверцы планируется изготавливать самостоятельно;
болгарка для резки металла;
сварочный аппарат.

Необходимые инструменты – болгарка и аппарат для сварки

Виды печей, изготавливаемых из труб

Печь для бани из трубы 530 мм (или иного размера) может быть изготовлена:

в вертикальном исполнении;
в горизонтальном исполнении.

Вертикальная печь

Вертикальная печь для бани из трубы обладает небольшими размерами, что естественно является ее основным преимуществом. Колосники и каменка располагаются друг над другом, поэтому диаметр печи определяется исключительно диаметром применяемой трубы.

Простейшая вертикальная печь, дополнительно оснащенная баком для нагрева воды

Горизонтальная печь

Главным преимуществом горизонтальной печи перед вертикальной является возможность выноса топочного отсека из парилки в предбанник, что значительно упрощает этап растопки. Однако горизонтальные печи занимают больше места, и поэтому их рекомендуется устанавливать в парилках больших размеров.

Печь в горизонтальном исполнении, оснащенная отсеком для камней и баком для воды

Изготовление печи своими руками

После выбора конструкции печи и приобретения всех необходимых материалов и инструментов можно приступать к ее изготовлению.

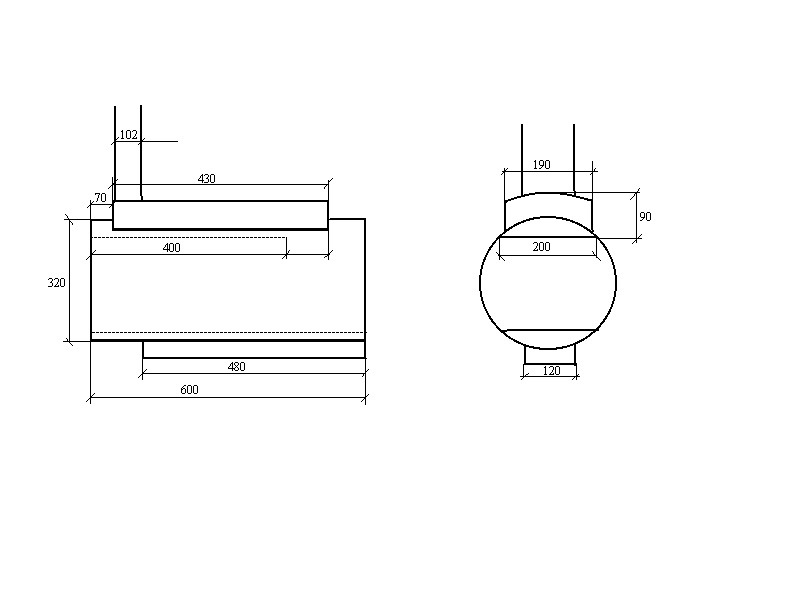

Чертежи печей

Первый этап строительства заключается в составлении чертежа. Чертеж печи для бани из трубы определяет места установки необходимых компонентов.

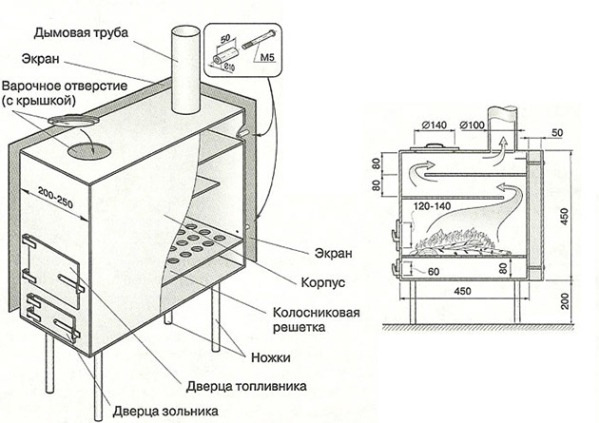

Чертеж горизонтальной печи

Чертеж печи из трубы можно сделать самостоятельно (для этого потребуются определенные знания) или использовать готовый.

Чертеж вертикальной трубы

Инструкция по изготовлению горизонтальной печи

Горизонтальная печь из трубы своими руками изготавливается по следующей схеме:

вырезается кусок трубы, длина которого соответствуют чертежному габариту печи (оптимальная длина печи 0,7 – 0,9 м). Места отреза острые, поэтому их рекомендуется немного отшлифовать.
в нижней части устанавливается колосник. Самостоятельное изготовление данного устройства выглядит так:
- вырезать из металлической пластины прямоугольник нужных размеров (полностью соответствует внутренним габаритам печи);
- в подготовленном прямоугольнике вырезается середина так, чтобы по краям оставалось место для сварки;
- горизонтально или вертикально (на небольшом расстоянии друг от друга) привариваются металлические прутки;

Колосник, изготовленный самостоятельно

изготовленный (приобретенный) колосник устанавливается в подготовленный отрезок трубы;

Пример установки колосника в печь

приваривается задняя часть печки. Для этого вырезается лист металла с габаритами чуть более диаметра трубы. Если в верхней части предполагается расположение каменки, то длину листа требуется увеличить на размер отсека для камней. Это позволит избежать дополнительного количества сварных швов;
подготавливается лист для фасада печи. Размеры листа должны быть чуть более габаритов печи;
в подготовленном листе прорезаются прямоугольные отверстия для топочной дверцы и поддувала. Если применяются готовые дверцы, то размеры отверстий должны соответствовать размерам дверей;
фасадный лист приваривается к передней части печки;
в верхней части печного корпуса вырезается отверстие (приблизительно 15*15 см) для установки дымохода;
навешиваются дверцы;
готовая печь зачищается от ржавчины и окалины, образовавшейся в результате сварки.

Далее печь можно покрасить термостойкой краской или обложить кирпичом.

Инструкция по изготовлению вертикальной печи

Печь банная из трубы своими руками в вертикальном исполнении изготавливается по следующей схеме:

отрезают кусок основной трубы высотой 0,7-0,9 м;
места отрезов зачищаются;
на нижнюю часть трубы приваривается круг, диаметром равным диаметру трубы. Это служит днищем печки;
в нижней части трубы вырезается отверстие под поддувало. Размеры отверстия должны соответствовать размерам дверцы;
устанавливаются колосники (как изготовить колосник самостоятельно, описано выше). Колосник требуется установить немного выше поддувала.
над колосником вырезается прямоугольное отверстие, равное по габаритам устанавливаемой дверце. Это получится топочный отсек;

Обустройство отсека для топки и поддувала

при необходимости обустраивается отверстие для камней. Самый простой способ организации каменки выглядит так:
- на 10-15 см выше топочного отсека вырезается прямоугольное отверстие;
- в отверстие устанавливается дополнительный колосник (именно на нем впоследствии и будут расположены камни);
- на отверстие устанавливается дверка. Если открыть дверку, то на камни можно будет лить воду для получения дополнительного пара;
на все отверстия устанавливаются приобретенные или изготовленные самостоятельно дверцы;
в верхней части вырезается отверстие для установки дымохода;
как и в предыдущем случае, печь шлифуется и покрывается краской.

Изготовление банной печи самостоятельно возможно только в том случае, если мастер умеет обращаться со сварочным аппаратом. Процесс изготовления не сложен, но требует определенных знаний и навыков.

Как сделать печь для бани из 530 трубы

Баня – это место для отдыха, главным элементом которого является печь. Тепло и своевременная подача влаги зависят от того, какую топливную конструкцию в парилке вы построите. Опытные печники рекомендуют строить печь для бани из 530 трубы. Простой и экономный вариант обеспечит высокую температуру и потребует минимум усилий.

Натопить баню – задача ответственная и важная. Необходимо создать надежную и удобную в использовании конструкцию. От этого зависит безопасность и комфорт отдыхающих в парилке людей.

Прежде чем сделать печь для бани своими руками из трубы, следует изучить до мелочей чертеж, выбрать трубу с нужным диаметром и подготовить необходимые инструменты. Печь в парильне может быть горизонтальной и вертикальной. Для изготовления любого вида понадобится листовое железо, сварочный аппарат, болгарка, дымовая труба, куски арматуры и основной элемент – труба диаметром 500-530 мм. Нужный отрезок трубы можно приобрести в пункте приема металлолома, что сэкономит ваши денежные средства.

Технология изготовления горизонтальной печи

Горизонтальная топка считается более удачной, чем вертикальная. У вертикальной печи размер топливного отсека больше, это позволяет быстро прогреть помещение. Дров туда тоже помещается больше. При этом устройство не занимает много места в ограниченном пространстве, так как отличается компактностью. Для постройки печи выполните следующие действия.

Отпилите отрезок трубы, приблизительно 80 см длиной, и выровняйте края.
Установите колосниковую решетку. Если готовой детали нет, можно сделать ее самостоятельно. В металлическом листе вырежьте отверстие и приварите кусок арматуры.
Приварите к трубе колосник.
Покройте печку сверху листом металла.
Вырежьте пару прямоугольных отверстий с дверцами. Одно – для загрузки дров, другое – для поддувала.
Приварите дымовую трубу к задней части печи.
По окончанию сварочных работ, готовую печь необходимо покрыть толстым слоем термоустойчивой краски, предварительно очистив металл от ржавчины. Это продлит срок эксплуатации печи. Краска защищает конструкцию от разрушения и коррозии.

Важно! Горизонтальные печи для бани из трубы устанавливаются на фундамент, основание которого состоит из бетона снизу и нескольких рядов кирпичей сверху.

Изготовление вертикальной печки

Изготовить вертикальную печь нетрудно. Этот вариант не самый практичный, но в некоторых случаях нужна именно такая модель. Все зависит от предпочтений хозяина бани и места в парной, предназначенного для печи. Процесс не составляет сложностей и состоит из нескольких этапов.

Изготовьте опалубки и выложите на них арматуру. Залейте все бетонным раствором, подготовив таким образом фундамент.
Бетонный фундамент накройте несколькими рядами кирпичной кладки с помощью глиняного раствора. Оставьте фундамент застывать.
Возьмите трубу и выровняйте один ее край. В дальнейшем он будет использоваться как основание.
Прорежьте мелкие отверстия для крепления колосника и одно большое для поддувала.
Если вы взялись за самодельную печь для бани из трубы, то для вас не составит труда изготовить колесник своими руками. Для этого понадобится несколько металлических прутьев.
Над топкой приварите отсекатель. Используйте лист металла, обрезанный по углам.
Десятью сантиметрами выше отсекателя сделайте каменку.
Подготовьте еще один лист металла с отверстием, и накройте каменку.

Установка конструкции в помещении

Когда самодельная печь для бани из трубы готова, ее устанавливают в помещение. Во время монтажа придерживайтесь технологических правил. Соблюдайте размер площадки, где будете устанавливать печь. Она должна быть в форме квадрата 70 на 70 сантиметров. Высота – не более 20 сантиметров.

Печь устанавливается в 20 сантиметрах от стенки на подготовленный заранее фундамент. Крепится конструкция с помощью глины. В месте, где будет проходить вывод трубы, сделайте утолщенную кладку кирпича на 10-12 сантиметров.

Деревянные перекрытия покройте войлоком, предварительно пропитанным раствором глины. Вместо войлока можно использовать асбест или картон. Пропитка глиной – обязательная процедура. Это нужно для огнеупорности. Промежуток трубы, который находится между потолком и крышей, заштукатурьте и побелите известью. Наружную кладку трубы выводите более чем на 50 сантиметров над уровнем крыши. Иначе ветреную погоду не будет тяги. Дверцу каменки необходимо направить в угол бани (по диагонали), а топливные дверки направьте в сторону выхода.

Читать еще: Пистолет под герметик

Полки в парной расположите у той же стены, где установлена отапливающая конструкция. Чтоб не касаться головой горячего потолка, высоту полок необходимо рассчитать перед до того как сделать печь для бани из трубы.

Соблюдайте противопожарные правила. В деревянной бане металлическую печку обязательно обкладывают кирпичом или булыжниками. Вторые используют больше для красоты. Облицовка выполняется с обеих сторон конструкции, высота ее не менее 120 сантиметров. Далее можно возводить стенку и начинать топить баню. Испытание проводите без гостей.

Теперь, когда вы знаете, как изготовить из трубы печь для бани, можно применять свои знания и в других постройках. Отопление в теплице, во времянке или в гараже проводится по такому же принципу. Трубы для этого можно брать с меньшим диаметром. Удачи вам во всех начинаниях!

Видео: печь из трубы

teplomex.ru

Отопление и водоснабжение дома

Главная
Карта сайта
Документация
Рекламодателям
Контакты

Делаем печь для бани из трубы своими руками

Печь для бани из трубы

Многие из нас ценят баню не только за ее очищающие свойства, огромное количество людей постоянно посещает баню по многим причинам. Основной из них считается то, что каждый сеанс можно приравнять к целому ритуалу. Каждая составляющая часть данного процесса улучшает самочувствие.

Целебный пар, применение веника и высокие температуры – все это укрепляет здоровье человека. Добиться необходимого эффекта можно только благодаря качественной печи. Именно она разогревает парную комнату до той температуры, которая и оказывает целебные свойства. Если Вы интересуетесь вопросом, как сделать печь для бани из трубы ⌀ 530 или 700 мм своими руками из металла, то мы Вам поможем.

Так как печи являются основной частью любой бани, начать необходимо с планировки ее расположения в помещении. Она должна занимать специально отведенное место, которое будет ограждено от всех остальных элементов. Многие советуют не напрягаться и купить готовую печь для бани. Это во многих случаях дорого. Тем более, учитывая тот факт, что ее можно быстро и дешево соорудить своими руками.

Основные функции банной печи:

— нагрев воздуха до установленных температур;
— прогрев воды: она используется для различных процедур.

Плюсом отказа от покупного изделия можно считать то, что заводские печки по принципу своей работы ничем не отличаются от самодельных вариантов. Они функционируют по одному и тому же принципу. Единственным преимуществом покупных агрегатов является наличие всевозможных дополнительных опций.

Принято решение сэкономить бюджет? Не проблема! Выход один – сделать качественную банную печь из трубы самостоятельно, учитывая все расчеты, чертежи, схемы и требования по ее установке вертикально и горизонтально.

Металлические печи для бани

Изделия для бани бывают различных конфигураций и могут состоять из различных материалов. Одним из наиболее используемых вариантов считается металл. Соорудить такое изделие можно достаточно быстро, потратив при этом минимум денег. Смотрим фото металлических печей.

Печи для бани из жаропрочной стали

1. Повышенная устойчивость к нагреву;

2. Неограниченный срок службы и уникальная износостойкость (зависит от качества выбранного металла);

3. Высокие показатели теплоотдачи. Помещение нагревается моментально. Небольшие изделия могут прогреть комнату всего за 1 час;

4. Большой выбор топлива, используемого для обогрева парной;

5. Доступность и дешевизна основного материала;

6. Умеренный вес конструкции. В отличие от каменного образца, под металлическую печь нет необходимости выкладывать специальный подъем;

7. Простота монтирования.

Последний пункт можно назвать наиболее важным, поскольку именно удобство в установке готовой конфигурации и определяет выгоду данного типа печей. Чем проще оборудовать баню всеми необходимыми частями и агрегатами тем быстрее можно будет начать оздоравливаться.

Есть у металлического вида печей и несколько недостатков:

1. Быстрое остывание изделия. Как только подача топлива прекращается, температура в печи начинает падать. Поэтому практически во все конструкции из металла приходится часто подкидывать дрова или прочее топливо.

2. Неравномерность распространения тепла. Проблема ощутима только в том случае, если изделие используется в банях с большими парными. Маленькие помещения отапливаются достаточно быстро и могут оставаться горячими длительное время.

Важно знать! Большие бани лучше оборудовать сразу несколькими печками. Пусть они будут маленькими, но будут прогревать площадь из разных сторон.

Конструкция металлической печи для бани

Так, как хорошую печь можно соорудить своими руками при помощи сварочного аппарата и аккуратности, рассмотрим, из чего состоит конструкция. Основные элементы банной печи:

— емкость для камней, которая может быть строена в корпус и находиться непосредственно внутри изделия, а может быть выведена наружу;

— специальная камера для поддува воздуха.

Связующими элементами являются решетки, они же колосники, их встраивают между камерами. Единственной частью, стоящей отдельно, является бак, который используют специально для нагрева воды. Некоторые специалисты советуют делать его неотъемлемой частью корпуса.

Печи для бани из стальной трубы ⌀ 530 мм своими руками

Последним элементом, без которого нельзя создавать печь, является дымоход. Труба выводится наружу, выводя при этом продукты сгорания.

Как строят печи для бани из металла?

Поскольку такой материал, как металл считается доступным, из него часто делают надежные и долговечные печки. Процесс создания конструкции состоит из нескольких основных этапов. Существуют различные подходы при проектировании печей.

Их можно изготавливать из листовой стали ⌀ 400, 420, 530 или 700 мм, а также брать на вооружение бочки. Последний вариант отлично подходит для экономного варианта отопительной системы. Вне зависимости от выбранного метода, будь то газовый баллон, старая бочка или лист железа, существует два направления, в котором может быть сооружена печь:

Каждый из вариантов эффективно прогревает помещение и обеспечивает максимальную отдачу в процессе топки.

Горизонтальные печи

Как показывает практика, горизонтальное расположение конструкции способствует долгому горению топлива, а также более качественному нагреву помещению. В результате такие изделия из металла остаются горячими намного дольше остальных видов.

Горизонтальные печи для бани из трубы: чертежи

Для металлической печи понадобится:

1. Основной отрез трубы, длина которого составляет 75 см. Диаметр у нее должен быть не менее 530 мм для равномерного распределения топлива в готовой конструкции.

2. Дополнительная труба, которая имеет меньший диаметр – всего 12 см.

По принципу сваривания горизонтальные изделия немного сложнее вертикальных. Но у таких конструкций есть преимущество – бак для нагрева воды можно располагать с любой удобной стороны. В основном его обустраивают либо на топке, либо возле нее.

Сначала необходимо положить основную трубу в горизонтальное положение и приварить к ней опорные ножки. После этого нужно сделать колосник. Решетку можно выполнить из металла подобной толщины, что и труба.

Следует вырезать прямоугольник длиной в 75 см и шириной, равной 1/3 диаметра. Эта решетка послужит дном для топки. Далее деталь приваривается к трубе. После подготовки решетки необходимо приварить торцы конструкции.

Следующий этап – создание дымохода и обустройство корзины под камни. Эти этапы выполняются быстро:

— сооружается специальный отвод из трубы меньшего диаметра и приваривается к основной конструкции;
— берется арматура и с ее помощью создается аккуратная и прочная корзина.

Вертикальные печи

Вертикальная печь для бани из трубы: чертеж

1 — камни;
2 — кожух;
3 — топка;
4 — колосник;
5 — зольный ящик;
6 — дымоход.

Весь процесс протекает в таком же порядке. Прежде всего, следует приготовить все необходимые инструменты и материалы:

— сварочный аппарат;
— качественные электроды;
— болгарку;
— 2 стальные трубы, их длина должна составлять 90 и 60 см;
— труба для каменки, диаметр которой равен 35 см;
— арматура;
— подобрать дымоходную трубу.
— купить дверные петли.

Металлические печи на отработанном масле

Большое распространение в последнее время получили как самодельные, так и покупные изделия, которые используют в качестве топлива отработку. Способ хорош тем, что такая конфигурация может обеспечивать продолжительный нагрев помещения.

Вся конструкция состоит из следующих компонентов:

1. Горелки.
2. Модуля нагрева.
3. Топливного резервуара. Он расположен внизу конструкции.

Важно! Отопительные системы, использующие отработку, должны иметь в нижней части специальные отверстия. С их помощью можно не только добавлять топливо, но и регулировать интенсивность сгорания материала. Верхняя же часть должна быть оборудована небольшой трубой для отвода газов.

При нагревании резервуара верхний слой отработанного масла начинает кипеть. Все пары, образовавшиеся в результате, вступают в реакцию с кислородом в горелке. Происходит сгорание.

Печь для бани из трубы можно соорудить своими руками с минимальными затратами, и обеспечить качественный обогрев парной буквально за один день. Все что понадобится – чертежи, качественные материалы, сварка и внимательность.

Как сделать печь для бани из трубы своими руками – пошаговое руководство

Баня на собственном участке – распространённая мечта многих дачников, однако на пути её реализации встречается множество проблем. Одной из них может оказаться главная составляющая бани – печь. Суть проблемы заключается в том, что покупка или кладка банной печи обходится в круглую сумму, потянуть которую не каждому под силу, однако у такой проблемы есть достаточно простое решение — печка для бани из трубы. В данной статье мы подробно расскажем вам о том, как сделать печь для бани из трубы, обладая лишь скромными навыками владения сварочным аппаратом.

Коротко о печах из труб

Прежде всего необходимо сказать о положительных качествах таких печей. Как и обычные железные печи, она легка в установке, уходе и эксплуатации, однако плюсом именно самодельной печи является низкая стоимость.

Также стоит вспомнить о негативных качествах такой печи: плохая теплоёмкость, а также низкий уровень пожаробезопасности. Минусы существенны, однако не торопитесь отказываться от такой печи, ведь все они легко устраняются, например, риск возгорания сводится к минимуму кирпичным или металлическим экраном, гасящим ИК-лучи, которые излучает печь.

Переходя к разговору об изготовлении печи для бани из трубы, необходимо уточнить, что инструкции будет две, ведь печь из трубы может быть построена вертикально и горизонтально, что крайне важно для некоторых бань.

Вертикальная печь из трубы

Перед тем как сделать печку из трубы, необходимо задуматься о выборе необходимого инструмента и составляющих печи. Приготовьте следующее:

Сварочный аппарат;
Электроды для сварки металла;
Инструмент для резки металла, например, болгарку;
Две трубы длиной в 60 см и 90 см, диаметром от 50 см и толщиной стенок около 10 мм;
Трубу с диаметром в 35 см, из которой будет изготовлена каменка;
Два листа металла толщиной в 10 мм;
Дымоходную трубу, подбирая которую, важно учитывать, что она должна выходить над крышей;
Арматуру;
Колесник;
Врезной металлический кран;
И 4 комплекта дверных петель.

Заготовив необходимый материал, можно собирать печь для бани из трубы своими руками, следуя нашей подробной инструкции:

Приварка дна печи. Вырежьте из заготовленного листа металла круг, диаметр которого соответствует диаметру основной трубы, если вы соблюдаете размеры, указанные в списке выше, то диаметр будет равен 50 см. Вырезав круг, приварите его к одному из концов трубы, после чего, рекомендуем создать металлический каркас из профиля, чтобы укрепить конструкцию.
Изготовление дверки под колосником (поддувала). Используя болгарку, вырежьте из трубы ровный квадрат с размерами 25 на 8 см. Квадрат должен располагаться в 4 см от дна печи. Далее необходимо закрепить квадрат больших размеров, вырезанный из листа металла, петлями, которые можно приварить. Также сделайте ручку и защёлку.
Изготовление колосника. Чтобы сделать колосник, снова возьмите лист металла и вырежьте из него круг, диаметр которого должен быть равен внутреннему диаметру основной трубы. В центре круга необходимо вырезать квадрат, и сделать на его месте решётку из прутьев арматуры. Получившийся круг приварите выше нижней дверцы.
Дверца топки. Отступите от колосника примерно 20 см и вырежьте отверстие для дверцы (25X25 см). Вырежьте будущую дверцу из листа металла и закрепите её петлями, приваривая их. Также сделайте запорную ручку.
Каменка. Каменка может быть выполнена различными способами, однако мы расскажем вам о самом простом, который вы можете модернизировать по своему желанию. Чтобы сделать дно каменки, на которое будут укладываться камни, отмерьте 15 см от верхнего края трубы. На этом уровне приварите решётку из арматуры. Чтобы менять камни или чистить их от нагара, сделайте дверцу таким же способом, который был описан выше. Размеры дверцы подбирайте самостоятельно, учитывая размер камней (прочитайте также: «Как сделать сетку на трубу для камней в бане – теория и практика»). Эксплуатировать получившуюся каменку необходимо с осторожностью, ведь если вы плотно заложите её камнями, то нарушите циркуляцию воздуха в печи, что приведёт к выбросам дыма в парилку.
Бак для воды. Для изготовления бака используйте короткую трубу (60 см). Первым делом вы должны сделать дно бака: вырежьте из листа металла круг, диаметр которого должен соответствовать диаметру трубы; в вырезанном круге также необходимо прорезать отверстие для дымоходной трубы, после чего, приварить изготовленный круг к одному из концов стены бака (подробнее: «Как сделать и установить бак на трубу для бани – практические рекомендации»). Вварите дымоходную трубу, после чего, сделайте кран для забора воды. Заключающим штрихом станет крышка бака, которую также можно изготовить из листа металла.
Сборка печи. Сварите все составляющие печи, помните, что швы должны быть крайне надёжными, ведь высокие температуры – это серьёзная нагрузка для них. После завершения всех этапов, печка для бани из трубы своими руками будет готова.

Читать еще: Ламбрекен для детской

Горизонтальная печь из трубы

Горизонтальная печь из трубы изготавливается из тех же материалов, что и вертикальная, однако размеры труб для неё немного отличаются:

Основная труба должна быть длинной в 75 см и диаметром в 53 см;
Вторая труба должна быть меньшим диаметром (11,4 см).

Горизонтальные печи из трубы для бани делаются чуть сложнее, однако с такой конструкцией вы сможете самостоятельно решить, где вам расположить бачок с водой. Чаще бак устанавливают на топке или за ней.

Если вы решили выстроить именно такую печь, то следуя нашей инструкции, вы легко справитесь с поставленной задачей:

Расположите трубу горизонтально и приварите к ней ножки;
Изготовьте колосник. Для этого от нижней точки трубы отмерьте расстояние, равное 1/3 диаметру трубы. Далее необходимо вырезать из листа железа прямоугольник, длина которого будет равна 75 см, а ширина должна быть равна 1/3 диаметра основной трубы. Данный прямоугольник будет служить дном топки, поэтому в нём также необходимо сделать отверстие для колосниковой решётки. Далее остаётся только приварить данный прямоугольник к нижней части трубы.
Торцы печи. Чтобы сделать торцы печи, вырежьте из листа металла два прямоугольника (53 на 70 см), после чего, приварите их к торцам трубы. На переднем торце сделайте дверцы поддувала и топки, о которых мы подробно рассказывали при изготовлении вертикальной трубы.
Дымоход. Чтобы сделать правильный дымоход, сначала проделайте отверстие в основной трубе, ближе к заднему торцу. Далее возьмите маленькую трубу и разрежьте её пополам. У одной из половин необходимо заварить торцы листами железа с выемкой, чтобы позднее установить полученную конструкцию на поверхность основной трубы. Также в центре этого свода необходимо сделать отверстие для дымоходной трубы. После всех проделанных работ приварите изготовленный свод к основной трубе.
Корзина для камней. Для изготовления каменки можно использовать пруты арматуры. «Сплетите» из них корзину и приварите к печи.
Для изготовления бака используйте нержавеющую сталь. Сделанный бак можно прикрепить к задней стенке печи либо над топкой.

Как видите, самодельная печь для бани из трубы делается довольно просто, однако также не забывайте о дополнительных приспособлениях, которые сделают эксплуатацию печи безопасной.

Сообщества › Гараж Мечты › Блог › И моя буржуйка в гараж!)

Всем привет!
Выкладываю на ваше обозрение свою буржуйку, которую доварил несколько дней назад:

Кусок трубы диаметром 320 мм длиной где то 500 или 600 мм

Как итог: греет оч хорошо, в гараже температуру с 5ти до 15ти градусов поднимает примерно за мин 30-40, шторы пока еще не весил, с ними эффект лучше будет. Труба выходящая из печи диаметром 102 мм, дальше где светлая в районе 120 мм.
Кому интересно спрашивайте, расскажу что интересует. На этом все)

И так дополняю свой пост: размеры печи накидал по быстрому:

Ориентировался в основном на эти картинки:

Эта идентичная моей только я еще не сделал отверстия под цифрой 2, они нужны для подачи вторичного воздуха, что бы происходило полное сгорание топлива, соответственно меньше сажи и дыма из дымохода.

По поводу колосника есть мнения что без него лучше горение происходит для полного сгорания топлива при том если будет установлен дроссел для подачи первичного воздуха, но т.к. у меня начало выхода перед дверцой для закладки дров, я решил что это будет не правильно, и дрова в конце печи не будут прогорать полностью, поэтому подача воздуха регулируется через нижнюю дверку. Есть в мыслях сделать дроссель подачи ПВ в задней стенке печи, но это позже.
На этом пока все) Если есть вопросы, пишите)

Комментарии 54

Что за формула про диаметр дымохода?

Привет, хочу по твоему образцу сотворить печь. Как она себя ведёт в морозы? Как показала себя в эксплуатации?

Привет печь отличная! Гараж 20м2 нагревает быстро, но у меня пол бетонный и от него дикий холод, несмотря на это до 20 градусов нормально топит. Потолок у меня утеплен пенопластом 3см, ворота пеноплексом, и шторка.
Единственное что я понял, не надо было мне зольник делать. Приходится время от времени вычищать, т.к. хуже разгораться начинает т.к. подача воздуха через зольник.
Сейчас переделывать буду, в дверцу заслонку хочу поставить и уже 2 перегородки делать как на предпоследней картинке и степлообменником.
Вот по такой схеме:

Вот я и думал, что в верху надо перегородку сделать, чтобы дым 2 раза загибался, а с зольником всё равно удобнее, вытащил и вытряхнул. Только покороче сделаю, примерно на 300 мм.

Да, можно и так с зольником, главное сделать заслонку, что бы можно было регулировать подачу воздуха.

В прошлом году купил гараж. А раньше у меня был микроавтобус. И по старой памяти я наметил нарастить вверх ворота (скат крыши к воротам). Стал долбить кирпичи вокруг ворот. Над каркасом нашёл два здоровенных уголка вместо балки. Один 150*150*2700. Другой 80*120*2500. Нарастил ворота на 300 мм. Под самый потолок. А надо заметить, что хозяином гаража был какой-то подкрученный человек, что цемента в раствор не жалел. Я посчитал, что оставшихся два слоя кирпичей хватит для того чтобы пролёт не сломался и балку не стал делать, ограничившись рамой ворот из 50-го уголка. Крыша протекала до меня и уголки сильно поржавели, особенно что побольше. Я его зацепил и уволок на металлоприёмку (после жалел недолго). А когда пришло время задуматься про печку я долго чесал репу, как бы подешевле выкрутиться и брата сварщика не сильно напрягать. И тут мне пришла гениальная мысль в голову. Я раскроил-расчитал тот уголок что остался. Получилась отличная заготовка. Заквадратил уголки. Получилась печурка размером 240*280*550 (длину точно не помню). Разрезал уголок на пять частей. Из одной части вставка получилась на 120 мм. Одна полочка на 80 осталась лишняя. Сам на прихватки собрал, а брат мне дверки приварил, заднюю стенку, ножки, поддувальце и патрубок для трубы.

отличная работа… и для сауны похожую топку сварить можно ))

Печь для бани из трубы

Простую и эффективную печь для бани можно изготовить своими руками. Самый простой вариант – изготовление печи из трубы большого диаметра, она может быть расположена вертикально или горизонтально.

Для этого не потребуется много затрат и времени. Нужно иметь навыки пользования сварочным аппаратом и другими инструментами, а также знания об основах устройства печи.

Основы конструкции

Печь для бани из трубы имеет простую конструкцию, требует минимальной доработки. Важный момент – выбор трубы. Она должна иметь следующие характеристики:

большой диаметр (например, подойдут водопроводные трубы 530 мм);
толщину стенок от 5 мм и более (для высоких теплотехнических показателей и долговечности).

Перед началом работ необходимо определиться с размерами и принципом работы печи.

Материалы

Выбирая материалы, необходимо помнить: от их качества зависит безопасность пользователя. Самыми необходимыми материалами будут:

широкая труба, которая вместит топливник;
труба для дымоотвода;
листы толстой стали (от 5 мм);
арматура, металлические пластины, уголки, проволока и другие металлические детали;
бетон или кирпич для фундамента;
инструменты (сварочный аппарат, болгарка, дрель);
камни для банной печки;
другие элементы.

Изготовление горизонтальной печи

Первым этапом работ станет подготовка отрезка трубы диаметром 530 мм, длиной до 1 м. На дне будущей печи делают прямоугольный вырез болгаркой, поперек которого приваривают стальные прутья. Это конструкция решетки колосника.

Затем боковые окружности закрывают листами толстой стали. Тыльная сторона трубы будет обращена в сторону бака с водой, фасадная будет иметь дверку для топки и отверстие для поддувала, очистки зольника от продуктов горения. Листы стали вырезают в виде прямоугольников в соответствии с диаметром трубы, по кругу отрезают только верхнюю часть, нижняя остаётся квадратной и будет выполнять роль ножек.

Чтобы сделать водонагревательный бак, необходимо вырезать прямоугольные стороны будущей конструкции, размер бака выбирают исходя из диаметра трубы. Если воду заливать в бак вручную, то на верхней грани необходимо оставить проем, если вода будет поступать из централизованного источника, то готовят отверстие для установки переходника с краном.

После приваривают дверку топки. Ее можно собрать своими руками из нескольких элементов: четырех стенок, двух петель, стального полотна дверки, защелки и ручки. Все эти части постепенно приваривают к корпусу бочки.

Следующим шагом будет создание дымохода. Для этого понадобится труба среднего диаметра 10-15 см, которую нужно приварить в заранее подготовленную полость в верхней части бочки. Достаточно будет подготовить патрубок, а потом уже нарастить остальной дымоотвод. От диаметра дымоходной трубы и высоты будет зависеть тяга.

Из металлических пластин можно собрать ограничитель для камней. Делают прямоугольную раму по размерам топливной части печи, к ней приваривают с промежутком 5-10 см ребра решетки.

Последним этапом работ станет навешивание дверей топливника и зольник, все неровности и острые края шлифуются. Поверхность печки можно покрыть термостойкой краской.

Нюансы установки печи

Печь для бани из трубы устанавливают на бетонное или кирпичное основание. Главное, чтобы оно было ровным и прочным. Топку можно вывести в смежное помещение. Дымоход выводят через перекрытия и крышу на улицу, с обязательным использованием теплоизоляционных материалов, чтобы избежать пожароопасных ситуаций.

Печь из трубы, как все остальные самодельные металлические печки, выделяет очень жесткое инфракрасное излучение. Чтобы его смягчить, можно сделать кирпичный короб для печки. Кирпичная кладка должна максимально близко прилегать к металлической поверхности, но при этом должно оставаться пространство для циркуляции воздуха.

Если кирпичная кладка не может быть выполнена, то для соблюдения техники безопасности печку необходимо отгородить защитным поручнем. Если печь из трубы расположена рядом со стеной, то ее лучше изолировать базальтовой плитой или стальным листом.

Камни, используемые для большого прогрева воздуха, необходимо правильно выбрать и разложить. Максимальное соприкосновение камней с металлом обеспечит большее поступление тепла в помещение.

0 0 голоса

Рейтинг статьи
