Расчет мансарды под двухскатной крышей

Расчет мансардной крыши – определение уклона, веса и площади

Мансардой называют жилое, отапливаемое помещение, оборудуемое в подкровельном пространстве, которое позволяет увеличить жилую площадь дома с минимальными затратами. Конструкция такой кровли отличается повышенной сложностью, так как она должна выдерживать высокие весовые нагрузки, поэтому рассчитать ее самостоятельно достаточно трудно. Чтобы выполнить расчет мансардной крыши быстро и правильно, можно использовать онлайн-калькулятор. В этой статье мы расскажем, какие вычисления необходимо произвести, чтобы избежать ошибок в проекте.

Калькулятор

Особенности мансардной крыши

Конструкция мансардной крыши отличается от обычной, так как они используются по-разному и имеют различное предназначение. Чтобы оборудовать жилую мансарду с достаточно высокими потолками, необходимо существенно увеличить высоту конька кровли, изменить уклон скатов, а также усилить стропильную систему.

Чтобы избежать ошибок при проектировании, лучше использовать специальную программу-калькулятор, которая автоматически выполняет точные расчет, основываясь на введенных данных. Конструктивными особенностями мансардной крыши являются:

  1. Ломанная форма скатов. Чтобы максимально увеличить полезный объем подкровельного пространства, крышу приходится делать ломанного или полувалькового типа. Такая конструкция скатов позволяет сделать потолок высоким, не увеличивая угол наклона кровли.
  2. Большой уклон. Мансардные крыши, как правило, имеют большой уклон скатов, позволяющий увеличить полезный объем помещения за счет высоты потолка. Эта особенность приводит к тому, что существенно возрастает вес конструкции.
  3. Большая площадь скатов. Из-за крутизны и большой высоты конька мансардная крыша обладает огромной площадью соприкосновения с атмосферой, что неблагоприятно сказывается на количестве теплопотерь. Чтобы сохранить тепло в мансарде, обязательно выполняется термоизоляция кровельных скатов.

Обратите внимание! Онлайн-калькулятор не заменит опытного архитектора в вопросе создания проекта надежной мансардной кровли, однако, он поможет избежать грубых ошибок в расчетах, которые приводят к обрушению конструкции.

Расчет площади мансарды

В первую очередь, для создания функционального проекта необходимо рассчитать площадь мансарды. Этот параметр зависит от размеров доме, но также на него оказывает влияние конструкция крыши. Общая площадь мансарды складывается из 2 показателей:

  • Полезный объем. Под этим термином понимают площадь подкровельного пространства, в котором высота потолков выше 0,9 м. Очевидно, что полезный объем занимает не всю площадь мансарды, а только срединную часть. Чтобы рационально распорядится свободным местом, следует освободить пространство под коньком крыши от элементов стропильной системы, сместив их в стороны.
  • «Глухие» зоны. «Глухими» зонами мансарды называют углы, образованные между перекрытиями и нижней частью ската, в которых высота потолка составляет 0,9 метров и ниже. Для проживания людей эти участки непригодны, но в них можно разместить ниши или шкафчики для хранения. Лучше, рассчитывать уклон и форму крыши так, чтобы «глухие зоны» занимали меньшую часть общей площади мансарды.

Важно! Чтобы программа-калькулятор рассчитала площадь мансарды, необходимо в свободные поля ввести уклон и высоту конька крыши, размеры дома, а также форму и количество скатов. После этого у пользователя появится возможность увидеть точный расчет показателя, а также визуализировать результат вычислений с помощью схемы.

Расчет основных параметров

От правильности расчета зависит надежность, прочность и долговечность конструкции мансардной кровли, поэтому при отсутствии опыта проектной работы такой сложности лучше использовать онлайн-калькулятор.

Специальная программа поможет быстро и точно рассчитать основные параметры крыши, чтобы приобрести необходимое количество строительных материалов и удостовериться в достаточной прочности фундамента. В расчёт мансардной кровли входят следующие показатели:

  1. Высота конька. Этот показатель определяет высшую точку крыши в соответствии с желаемым уклоном скатов и шириной дома. Вычисления выполняются с помощью тригонометрических формул.
  2. Общий вес кровельного пирога. Для вычисления этого показателя складывается удельный вес 1 квадратного метра кровельного материала, гидроизоляции, утеплителя и элементов стропильной системы. Для жилых домов общий вес 1 квадратного метра кровельного пирога не должен превышать 50 кг.
  3. Площадь скатов. Если форма ската прямоугольная, то его площадь вычисляется путем умножения длины на ширину элемента. Если крыша имеет более сложную форму, то она разбивается на простые геометрические формы, площадь которых рассчитывается отдельно, а потом складывается.

Учтите, что даже продвинутый калькулятор не застрахует от ошибок в проекте, однако, он поможет быстро прикинуть стоимость материала и сравнить разные варианты конструкции мансардной кровли.

Расчёт двускатной крыши

Скачать, сохранить результат

Выберите способ сохранения

Информация

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

  • нагрузку крыши;
  • шаг между стропилами.
  • вид кровельного покрытия

Рекомендуемая ширина доски стропил:

  • 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
  • 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

Калькулятор двухскатной крыши – расчеты, чертежи, 3D проект

Калькулятор двухскатной крыши позволяет выполнить комплексный расчет стропильной системы и кровли, а также предоставляет комплект чертежей и 3D-проект.

  • Расчёт Расчёт
  • Чертежи Чертежи
  • Вид в 3D Вид в 3D
  • Скачать Скачать
  • Отзывы Отзывы
  • Справка Справка

Скрытые чертежи и размеры доступны после оплаты доступа

Если вы оплатили подписку, авторизовались на сайте, но видите это сообщение, значит ваш браузер не совместим с функционалом калькулятора. Пожалуйста, используйте последнюю версию Google Chrome для продолжения работы с сайтом.

  • Чертеж расстояний между стропилами двускатной крыши
  • Чертеж, шаблон обрешетки двускатной крыши
  • Чертеж размеров стропила двускатной крыши
  • Чертеж размеров стропила двускатной крыши в положении для установки

Двухскатная крыша – один из наиболее распространенных типов кровельной системы, который представляет собой конструкцию из двух наклонных скатов, разделенных коньком и заключенных между двумя вертикальными треугольными стенами (фронтонами). Является самой популярной разновидностью крыш в частном строительстве, потому как сочетает в себе низкую стоимость на изготовление, простую технологию монтажа и позволяет создать полноценное мансардное помещение.

На нашем сайте вы можете выполнить эффективный расчет двухскатной крыши с помощью онлайн-калькулятора – в результате вычислений программа предоставит готовый проект конструкции с комплектом необходимых чертежей и количеством материалов на изготовление каждого элемента сооружения. Кроме того программа визуализирует кровельную систему в 3D в реальных пропорциях, для того чтобы вы могли оценить все преимущества и недостатки предполагаемой конструкции. Все результаты автоматически сохраняются в личном кабинете и доступны для скачивания.

В случае если вам необходимо рассчитать только элементы каркаса в отдельности, возможно более эффективным будет узкоспециализированный инструмент расчета стропил двухскатной крыши.

Порядок расчета двухскатной крыши

  • Шаг 1. Выберите наиболее удобные единицы измерения – мм, см, м, дюймы, футы.
  • Шаг 2. Выберите способ отрисовки чертежей – цветные, черно-белые.
  • Шаг 3. Укажите тип кровельного материала – жесткий, мягкий (влияет на тип обрешетки – разреженная или сплошная, соответственно) .
  • Шаг 4. Введите параметры крыши – высота (от мауэрлата до вершины стропильной системы) , свес карнизный, свес фронтонный (выпуск).
  • Шаг 5 (опционально). Устанавливать ли дополнительно стропила на краю кровли, с внешней стороны стены.
  • Шаг 6. Заполните поля с параметрами дома – длина, ширина, высота, толщина стены.
  • Шаг 7. Параметры бруса для мауэрлата – ширина, толщина.
  • Шаг 8. Расчет стропильной системы – величина горизонтального запила под мауэрлат, ширина и толщина стропильной доски, расстояние между элементами (рекомендации ниже) .
  • Шаг 9. Введите характеристики гидроизоляции – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 10. Укажите толщину контробрешетки в горизонтальной проекции (в вертикальной всегда 5 см) .
  • Шаг 11 (опционально). Укажите параметры разреженной обрешетки ( в случае выбора жесткой кровли ) – ширина и толщина доски, расстояние между элементами.
  • Шаг 12 (опционально). Укажите параметры сплошной обрешетки ( в случае выбора мягкой кровли ) – ширина, длина, толщина листа ОСП.
  • Шаг 13. Характеристики кровельных листов – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 14. Проверка введённых значений и начало расчета двухскатной крыши с помощью кнопки «Рассчитать».

После выполнения расчета, на вкладке «Вид в 3D» вы можете ознакомиться с трехмерной моделью конструкции, построенной в точности по заданным параметрам. Также для подписчиков доступен дополнительный инструмент – 3D-линейка.

Особенности чертежей двухскатной крыши

Для того чтобы получить общую высоту конструкции, необходимо сложить высоту стен, мауэрлата, стропильной системы, обрешетки, контробрешетки и кровельного материала.

Читать еще:  Кухня в частном деревянном доме дизайн фото

Рекомендации

Крыша является одной из наиболее сложных конструкций при строительстве дома своими руками, поэтому перед началом работ необходимо тщательно подготовиться к предстоящим трудностям – изучить соответствующие нормативные документы, создать качественный проект сооружения и ознакомиться с технологиями сборки и монтажа.

Основные требования по эксплуатационным характеристикам крыш изложены в СНиП II-26-76 (СП 17.13330.2011) «Кровли», СП 31-101-97 «Проектирование и строительство кровель», СНиП 2.01.07-85* (СП 20.13330.2010) «Нагрузки и воздействия», СНиП 3.03.01-87 (СП 70.13330.2011) «Несущие и ограждающие конструкции», СНиП II-25-80 (СП 64.13330.2017) «Деревянные конструкции», ГОСТ 11047-90 «Детали и изделия деревянные для малоэтажных жилых и общественных зданий», ГОСТ 30547-97 «Материалы рулонные кровельные и гидроизоляционные», ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные».

В таблицах ниже представлены оптимальные параметры элементов для типовых конструкций на которые можно ориентироваться при использовании калькулятора двухскатной крыши. Если вас интересуют комментарии по данным пунктам и другие рекомендации по проектированию кровельных систем, перейдите на страницу раздела «Расчет крыши онлайн».

Параметр, характеристика

Калькулятор мансардной крыши

  • 01. Конфигурация кровли
  • 02. Выбор профиля и размера листов
  • 03. Ваш итоговый расчет кровли
  • Скачать расчет в формате PDF
  • Отправить расчет менеджеру

Строительство дома с мансардой позволяет его будущим жильцам получить дополнительное помещение без увеличения площади дома. Снижаются потери тепла через крышу, внешний вид дома приобретает оригинальность. Мансардная крыша редко делается односкатной, чаще всего владельцы выбирают двускатную или многоскатную крышу, а по форме – треугольную, ломаную или ассиметричную.

Конструкция мансардной крыши

Крыша с мансардой – это сложная стропильная система, включающая следующие конструктивные составляющие:

  • пароизоляционный материал;
  • супердиффузионную мембрану для гидроизоляции;
  • утеплитель;
  • зазоры для устройства вентиляции;
  • обрешетку;
  • кровельные материалы;
  • аэраторы (в случае отсутствия конькового соединения);
  • карнизные продухи для забора воздуха.

Работа с онлайн калькулятором

Для того, чтобы использовать калькулятор и выполнить расчет требуемых на дом кровельных материалов и утеплителя, нужны следующие действия:

  • начертить чертеж будущей крыши – для того, чтобы выполнить замеры с целью определения длины и ширины кровельных скатов.
  • внести результаты замеров в соответствующие графы калькулятора;
  • выбрать тип кровельного материала (профнастил, металлочерепицу или фальцевую кровлю), его толщину и цвет;
  • программа калькулятора позволяет изменять длину листов профиля и их толщину;
  • указать – будет ли утепляться крыша;
  • согласиться или отказаться от расчета софита.

Обращаем внимание, что калькулятор не определяет те данные, которые изначально должны задаваться застройщиком:

  • угол наклона ската крыши;
  • размеры стропил;
  • объем древесины для изготовления стропил и обрешетки;
  • площадь фронтона.

Результаты расчетов

После внесения всех данных, необходимых для работы калькулятора, вам будут предоставлены следующие сведения:

  • площадь кровли с указанием площади (полной и полезной) требуемых для ее покрытия кровельных материалов;
  • число листов выбранного кровельного материала;
  • количество требуемых доборных элементов, саморезов и комплектующих;
  • количество листов утеплителя для покрытия всей площади крыши;
  • общую стоимость кровельных материалов, если покупать их в Grand Line.

Ломаная крыша, используемая в большинстве случаев для перекрытия дома с мансардой, будет стоить гораздо меньше, если все материалы, необходимые для ее сооружения, будут приобретены в Grand Line. Учитывая, что мы осуществляем доставку купленных у нас строительных материалов в любой регион страны, предлагаем сразу же после окончания расчетов приобрести у нас нужное количество товаров.

Произведите замер и внесите данные. Если конструкция кровли сложная, то ее разбивают на отдельные плоскости и замеряют все расстояния для раскроя материала и геометрического построения. При расчете особое внимание следует уделить не площади крыши, а размеру каждого ската.

Расчет мансардной крыши

Воспользуйтесь онлайн калькулятором мансардной крыши для расчета необходимого количества материалов для кровли данного типа. Точный расчет обрешетки, угла наклона стропильной системы, нагрузки на кровлю дома.

Укажите кровельный материал:

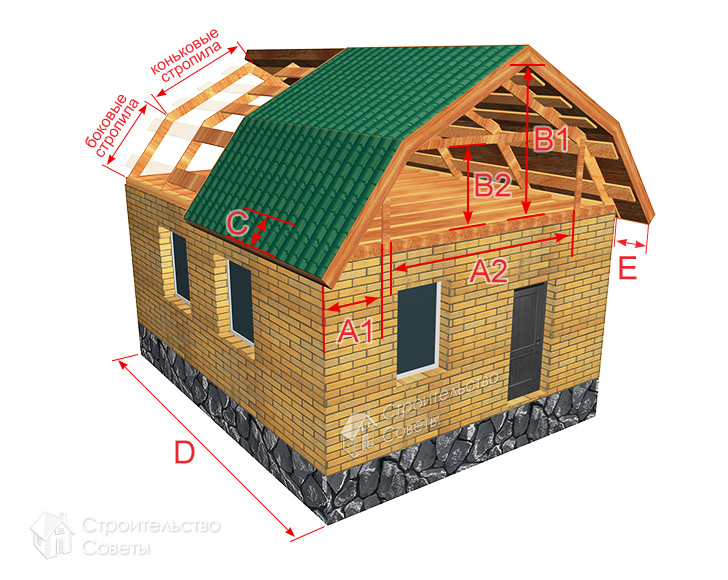

Введите параметры крыши:

Ширина заложения A1 (см)

Ширина заложения A2 (см)

Длина основания D (см)

Высота подъема B1 (см)

Высота подъема B2 (см)

Длина боковых свесов C (см)

Длина переднего и заднего свеса E (см)

Сорт древесины для стропил (см)

Рабочий участок бокового стропила (не обязательно) (см)

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
(см)

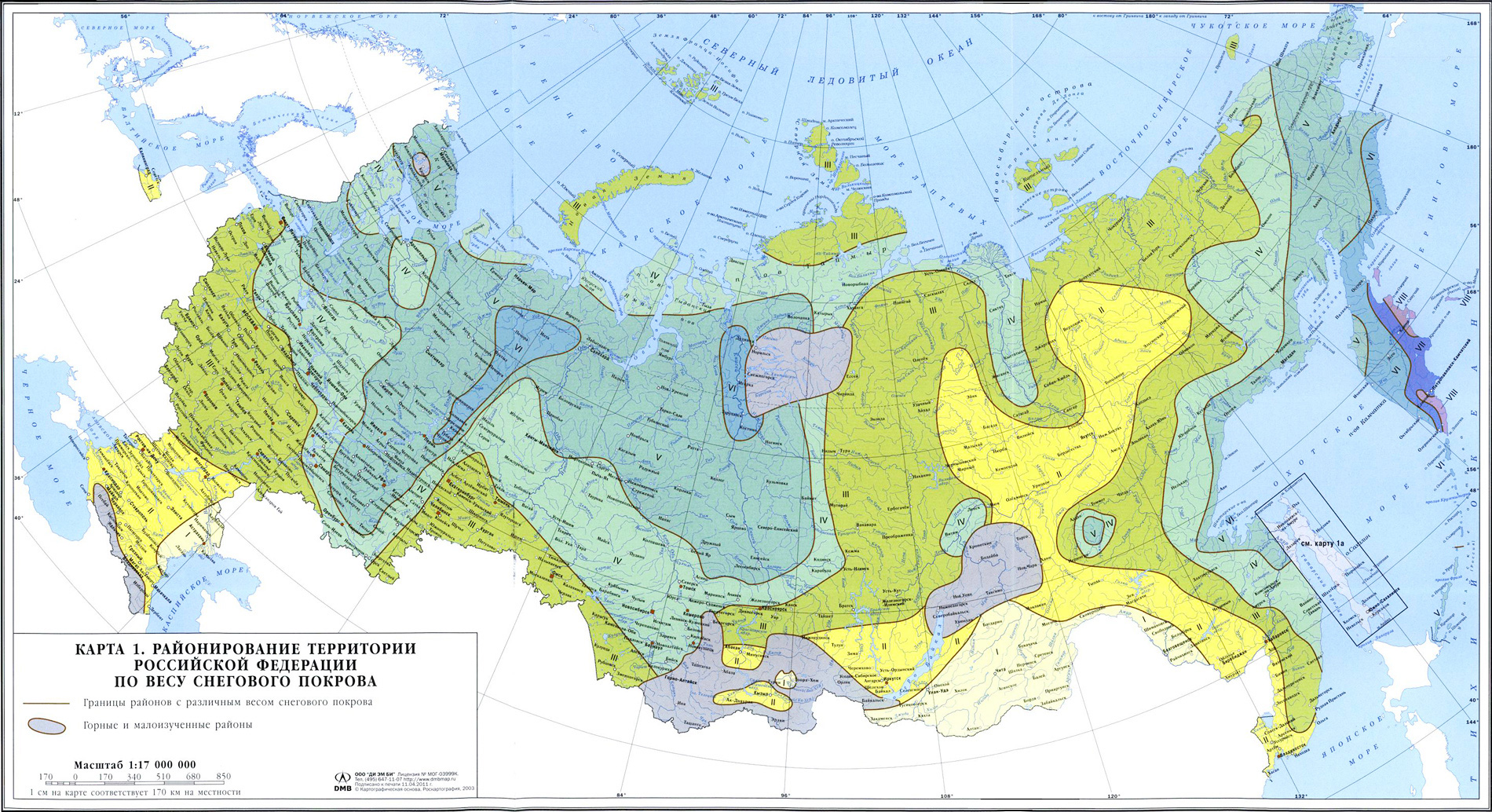

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

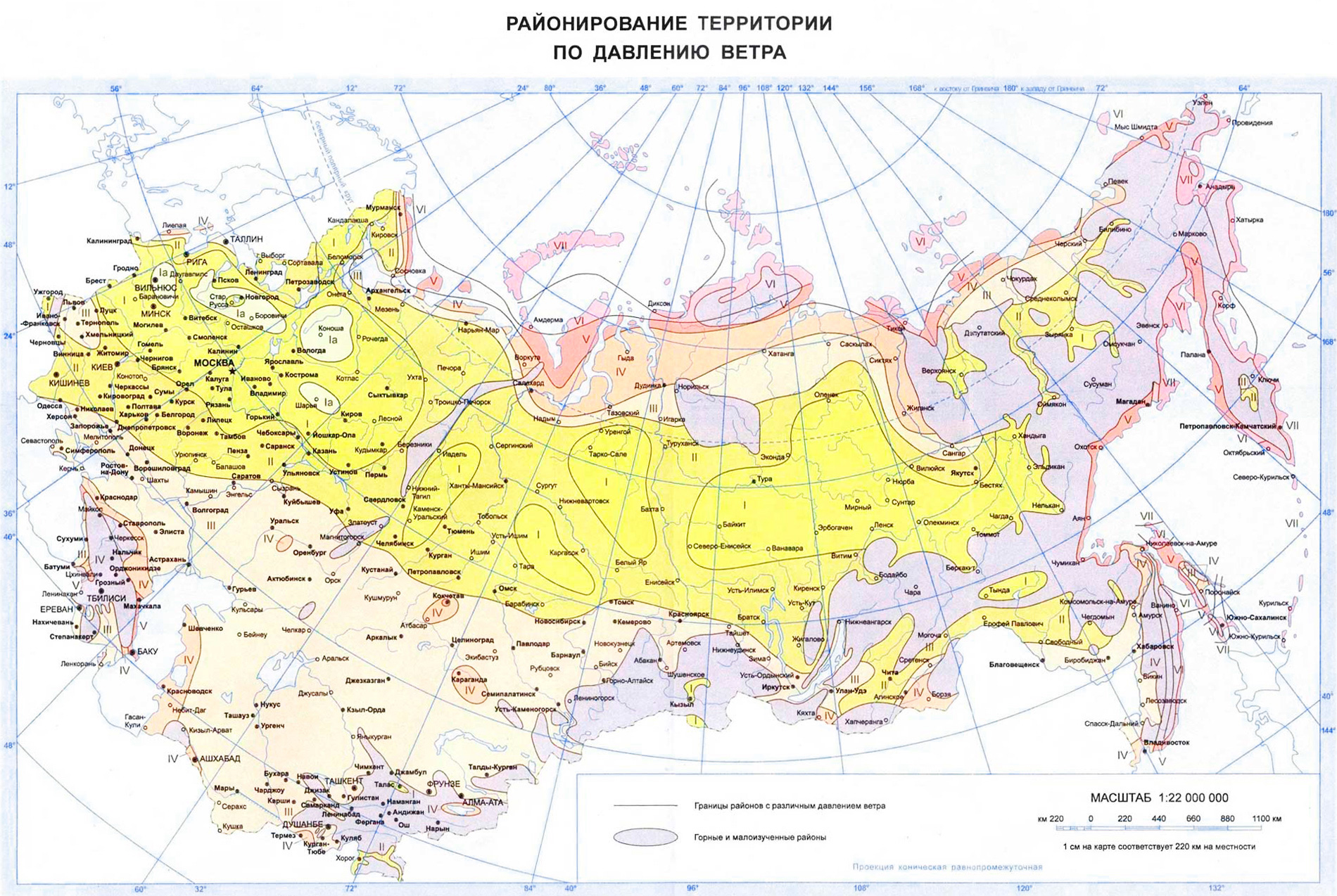

Расчёт ветровой нагрузки:

Высота до конька здания

Результаты расчетов

Угол наклона боковых стропил: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Угол наклона коньковых стропил: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м 2 .

Площадь мансардного этажа: 0 м 2 .

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Нагрузка на боковую стропильную систему: 0 кг/м 2 .

Нагрузка на коньковую стропильную систему: 0 кг/м 2 .

Длина боковых стропил: 0 см.

Длина коньковых стропил: 0 см.

Количество боковых стропил: 0 шт.

Уменьшите шаг стропил!

Количество коньковых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых рядов обрешетки (для всей крыши): 0 рядов.

Количество коньковых рядов обрешетки (для всей крыши): 0 рядов.

Общее количество рядов обрешетки: 0 рядов.

Равномерное расстояние между боковыми досками обрешетки: 0 см.

Равномерное расстояние между коньковыми досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

О калькуляторе

Онлайн-калькулятор мансардной крыши поможет рассчитать углы наклона боковых и коньковых скатов, количество и необходимое сечение стропил, объём обрешётки и других материалов для строительства крыши. Вам не придется выполнять лишние расчеты, поскольку данный калькулятор включает большинство существующих кровельных материалов, таких как битумная черепица, цементно-песчаная и керамическая черепица, металлочерепица, битумный и асбестоцементный шифер, ондулин. Если же вы используете нестандартный материал, или хотите получить более точные расчеты, вы можете указать массу собственного кровельного материала, выбрав соответствующий пункт в выпадающем списке материалов.

Прежде чем проектировать мансардный этаж, ознакомьтесь со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ» со всей серьёзностью.

Обратите внимание!
Калькулятор производит расчеты согласно действующих СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Устройство мансардной (ломаной, покатой) крыши отличается тем, что с каждой стороны она содержит два ската с разными углами наклона: крутой боковой и покатый висячий. Таким образом, под крышей образуется удобное пространство, которое можно использовать в роли жилого помещения. Это помещение называется мансардным этажом или просто мансардой.

Мансарды впервые были построены в 17 веке. Мансарда возводится относительно легко как при изначальном строительстве здания, так и в роли надстройки на существующее здание. Таким образом, она предоставляет альтернативу в строительстве дополнительного этажа.

Поскольку боковые скаты отличаются большой крутизной, следует тщательно подходить к выбору строительных материалов. Возможно, мансардная крыша потребует дополнительных затрат. Особенно это важно для жилых мансардных помещений: им будут нужны увеличенные фронтонные окна и улучшенная теплоизоляция.

При заполнении полей калькулятора ознакомьтесь с дополнительной информацией, расположенной под знаком .

О любых вопросах или идеях, касающихся данного калькулятора, вы можете написать нам, используя форму комментариев внизу страницы. Будем рады услышать ваше мнение.

Дополнительная информация о результатах расчётов

Угол наклона боковых стропил

Угол, под которым наклонены боковые стропила к плоскости потолка. Он, как правило, более крутой. Различные кровельные материалы допускают разные предельные углы. Калькулятор покажет, можно ли возвести крышу под данным углом из выбранного кровельного материала.

Угол наклона коньковых стропил

Угол, под которым наклонены коньковые (висячие) стропила к плоскости пола мансарды. Этот угол, как правило, более покатый. Различные кровельные материалы допускают разные предельные углы. Калькулятор покажет, возможно ли возвести крышу под указанным углом из выбранного кровельного материала.

Площадь поверхности крыши

Площадь всей поверхности кровли включая свесы. Чтобы определить площадь одного ската, достаточно указанное значение разделить на два.

Площадь мансардного этажа

Площадь помещений мансарды. Сюда не входит площадь под боковыми скатами.

Примерный вес кровельного материала

Вес выбранного кровельного материала для всей площади крыши с учетом свесов.

Количество рулонов изоляционного материала

Необходимое количество изоляционного материала для всей площади крыши. Указано количество в рулонах, исходя из стандартного размера рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

Нагрузки на боковую и коньковую стропильную систему

Данные значения показывают максимально возможные нагрузки на данную кровлю. В расчетах участвует как общая масса кровельного пирога, так и сумма ветровых и снеговых нагрузок выбранного региона.

Длина боковых стропил

Расчетная длина стропил боковых скатов, располагаемых от нижней части ската до верха мансардного этажа.

Длина коньковых стропил

Расчетная длина коньковых (висячих) стропил, располагаемых от верха мансардного этажа до конька крыши.

Количество боковых и коньковых стропил

Общее количество боковых и коньковых стропил, необходимых для возведения крыши с заданными параметрами.

Минимальное сечение стропил / Вес стропил / Объем бруса

  1. В первой колонке указаны допустимые сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород. Во внимание берется вес, заданные параметры конструкции, возможные нагрузки на кровлю. Калькулятор рассчитывает суммарные нагрузки, которые могут воздействовать на конструкцию, и подбирает оптимальные варианты сечений стропил.
  2. Вторая колонка содержит информацию о весе стропил с указанным сечением. Здесь указан общий вес стропил для рассчитываемой крыши.
  3. Третья колонка отображает суммарный объем стропил в кубических метрах. Используйте данные значения для расчета стоимости пиломатериалов.

Количество рядов обрешетки

Число рядов обрешётки, которое понадобится для всей кровли при заданных параметрах.

Читать еще:  Насос водяной электрический малыш

Равномерное расстояние между досками обрешетки

Расстояние, которое рекомендуется выдерживать между досками обрешёток, чтобы оптимизировать расход материала и обойтись без его подрезки.

Количество, объем и вес досок обрешетки

Суммарное количество досок для обустройства обрешетки кровли, их объем в кубических метрах и их общий вес.

Расчет стропильной системы мансардной крыши — очень просто о непростых вычислениях

Вместо того чтобы строить капитальный второй этаж, можно обойтись устройством мансардной крыши

Планируете устройство мансарды в подкровельном пространстве? В таком случае нужно знать, что на кровельный каркас приходятся большие нагрузки, которые придется посчитать до начала строительных работ. Я расскажу об основных вычислениях, с которыми вы столкнетесь при проектировании кровельного каркаса. В итоге вы сможете самостоятельно узнать параметры для проектирования крыши.

Кровля для мансарды какой она бывает

Себестоимость строительства такой крыши значительно ниже, чем постройка капитального второго этажа с несущими стенами

Мансардная крыша — это универсальное решение, так как она выполняет функцию ограждающей конструкции и при этом эксплуатируется как полноценное жилое помещение.

Стены и потолок жилого помещения образованы затяжкой и боковыми стойками.

По периметру прямоугольника надстраиваются верхние и нижние стропила, образующие характерный излом по центру ската.

Какие нагрузки действуют на мансарду

ИллюстрацииВиды нагрузок в соответствии со СНиП 2.01.07-85
Снеговая. Выпавший снег оказывает существенное воздействие на конструкцию кровли.

Действие снеговой нагрузки приходится только на участок кровли с уклоном меньше 30°. Если угол наклона больше 60°, снег на боковых скатах практически не задерживается.

Эта нагрузка имеет значение при расчете параметров балок перекрытия.

Нагрузка приходится только на пол жилого помещения, в то время как перекрытие в нижней точке боковых стропил остается ненагруженным.

Расчеты давления снега

Схема мансардной кровли с обозначением вертикальной стойки H и коньковых стропил L, которыми будем оперировать при расчетах

Величину снеговой нагрузки рассчитываем по формуле в таблице 1. Для того чтобы найти коэффициент μ, рассчитываем длину вертикальной стойки фермы и делим это число на длину накосного стропила.

Таблица 1. Формула расчета снеговой нагрузки

Согласно полученному числу, находим подходящее значение в левой колонке таблицы 2. В колонке напротив указан угол наклона α. Далее, если α≤30°, то коэффициент μ = 1; если 30° Расчет давления ветра

Таблица 3. Формула расчета максимального ветрового давления

Давление ветра рассчитываем по формуле в таблице 3. За аэродинамический коэффициент берем максимальное значение 0,8.

Таблица 4. Расчет коэффициента изменения ветра на высоте

Коэффициент изменения находим по таблице 4 с учетом особенностей места, где проводится строительство. Нормативное значение Wo можно определить по СНиПу, а можно найти в карте ветрового давления.

Карта ветрового давления

Вставляя в формулу соответствующие значения, вы рассчитаете параметры ветровой нагрузки для той или иной территории. В соответствии с полученным значением можно будет скорректировать угол наклона скатов или еще на стадии проектирования усилить стропила.

Расчет веса кровли

Таблица 5. Вес конструктивных материалов

Чтобы рассчитать нагрузку, которую окажет кровельная система на несущие стены первого этажа, нужно приплюсовать вес диагональных балок, обрешетки, чернового настила и массу изоляционных материалов, включая утеплитель и гидроизоляцию.

Необходимые данные можно найти в таблице 5. Данные представлены из расчета килограммы на квадратный метр кровельного ската.

Таблица 6. Вес кровельного покрытия

К посчитанному весу прибавляем массу кровельного покрытия. Этот параметр указан в таблице 6.

Кроме перечисленных факторов, определяющих вес, нужно заранее решить, будут ли в системе использованы зенитные фонари. Их вес можно узнать у производителя и приплюсовать к посчитанному весу кровли.

Считаем суммарную нагрузку

После того, как все расчеты выполнены, суммируем вес кровли из расчёта килограмм на кв. метр, снеговое и ветровое давление на тот же кв. метр.

Вес людей и мебели в мансардном этаже учитываем только при выборе сечения балок перекрытия. Непосредственно на подбор стропил этот параметр не влияет.

При суммировании параметров нагрузки, нецелые числа округляем в большую сторону. Учитывая максимум ветрового и снегового давления, вы сможете подстраховаться от прогиба или срыва кровельного материала.

Выбираем шаг между стропилами

Таблица 7. Как соотносится ширина сечения и длина стропила с шагом установки

При расчете кровельного каркаса, особое внимание уделяем шагу, с которым будут устанавливаться стропила. Расстояние между соседними балками зависит от длины бруса и от размеров его поперечного сечения. Чтобы упростить расчеты и не прибегать к формулам, предлагаю таблицу 7, где приведены усредненные соотношения интересующих нас параметров.

Обратите внимание на то, что для ломаной крыши, величина шага определяется по длине верхних накосных стропил. Для систем с обычными прямыми скатами учитывается длина от конька до свеса. Шаг между досками обрешетки по всему ломаному скату делается одинаковый.

Расчет стропил с учетом нагрузок

Таблица 7. Формула для расчета давления на погонный метр висячих стропил

Для того чтобы рассчитать сечение пиломатериалов нужно узнать нагрузку на погонный метр каждой балки. Сделать это можно по формуле в таблице 7.

Как рассчитать суммарную нагрузку на площадь ската вы уже знаете, а за шаг стропил условно примем 40 см. Осталось перемножить параметры и получить давление на погонный метр.

На рисунке показано, ширина каких конструктивных элементов нас интересует

Сечение пиломатериалов, которые образуют накосные стропила в верхней части крыши, считаем по следующим формулам:

  • Если α 30°, то H≥9,5×L×√Q/(B×R)
  • Н — ширина сечения стропил
  • В — толщина сечения
  • R — плотность пиломатериалов (в кг/м²)

Для примера, плотность сосны 2 сорта, которая повсеместно используется для сборки стропил, составляет 130 кг/м².

Таблица 8. Промышленные типоразмеры пиломатериалов

Соотношение толщины и ширины хвойных пиломатериалов, выпускаемых отечественной промышленностью, можно найти в таблице 8. Просчитанные по ранее предложенным формулам параметры поперечного сечения будут усреднёнными, поэтому, если числа не будут целыми, округляем их в большую сторону.

Подведём итоги

Чтобы посчитать параметры стропил, можно применить онлайн калькулятор. Но предложенная в статье инструкция позволяет выполнить расчеты более точно и узнать габариты конструктивных элементов с минимальными погрешностями. Если остались вопросы по вычислениям, задайте их в комментариях к статье.

Мансардная крыша

Онлайн калькулятор расчета стропильной системы, обрешетки и угла наклона ската мансардной крыши

Полезная информация? Сохраните ссылку:

Другие калькуляторы:

  • Ленточный фундамент
  • Плитный фундамент
  • Свайный фундамент
  • Глубина промерзания грунта
  • Стены, каркасный дом
  • Стены, кирпич
  • Стеновые блоки
  • Пеноблоки
  • Газобетонные блоки
  • Керамические блоки
  • Стены, брус
  • Лафет
  • Оцилиндрованное бревно
  • Односкатная крыша
  • Двухскатная крыша
  • Мансардная крыша
  • Вальмовая крыша

Информация по назначению калькулятора

Онлайн калькулятор мансардной крыши предназначен для расчета углов наклона коньковых и боковых скатов, количества и сечения стропил, объема обрешетки и других материалов, необходимых для возведения крыши. Для проектирования мансардного этажа, следует внимательно ознакомится со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

М ансардная (ломаная, покатая) крыша состоит из двух скатов с каждой боковой стороны, с разными углами наклона. Тем самым образуя объемное чердачное помещение называемое мансардой или мансардным этажом. Мансардная крыша может быть достроена на уже готовое здание, тем самым добавляя дополнительное жилое пространство без надстройки полноценного этажа. Данный тип кровли берет свое начало с 17 века. Существует большое множество вариаций исполнения мансардного этажа, с расположением как жилых, так и хозяйственных помещений. Следует внимательно отнестись к выбору кровельных материалов, так как боковые скаты имеют достаточно крутые склоны, в связи с чем могут потребоваться дополнительные затраты на обустройство кровли. А так же следует увеличить количество теплоизоляции и размеры окон, если предусмотрено полноценное жилое помещение.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Расчет стропильной системы мансардной крыши — очень просто о непростых вычислениях

Вместо того чтобы строить капитальный второй этаж, можно обойтись устройством мансардной крыши

Планируете устройство мансарды в подкровельном пространстве? В таком случае нужно знать, что на кровельный каркас приходятся большие нагрузки, которые придется посчитать до начала строительных работ. Я расскажу об основных вычислениях, с которыми вы столкнетесь при проектировании кровельного каркаса. В итоге вы сможете самостоятельно узнать параметры для проектирования крыши.

Кровля для мансарды какой она бывает

Себестоимость строительства такой крыши значительно ниже, чем постройка капитального второго этажа с несущими стенами

Мансардная крыша — это универсальное решение, так как она выполняет функцию ограждающей конструкции и при этом эксплуатируется как полноценное жилое помещение.

Стены и потолок жилого помещения образованы затяжкой и боковыми стойками.

По периметру прямоугольника надстраиваются верхние и нижние стропила, образующие характерный излом по центру ската.

Какие нагрузки действуют на мансарду

ИллюстрацииВиды нагрузок в соответствии со СНиП 2.01.07-85
Снеговая. Выпавший снег оказывает существенное воздействие на конструкцию кровли.

Действие снеговой нагрузки приходится только на участок кровли с уклоном меньше 30°. Если угол наклона больше 60°, снег на боковых скатах практически не задерживается.

Эта нагрузка имеет значение при расчете параметров балок перекрытия.

Нагрузка приходится только на пол жилого помещения, в то время как перекрытие в нижней точке боковых стропил остается ненагруженным.

Расчеты давления снега

Схема мансардной кровли с обозначением вертикальной стойки H и коньковых стропил L, которыми будем оперировать при расчетах

Величину снеговой нагрузки рассчитываем по формуле в таблице 1. Для того чтобы найти коэффициент μ, рассчитываем длину вертикальной стойки фермы и делим это число на длину накосного стропила.

Таблица 1. Формула расчета снеговой нагрузки

Согласно полученному числу, находим подходящее значение в левой колонке таблицы 2. В колонке напротив указан угол наклона α. Далее, если α≤30°, то коэффициент μ = 1; если 30° Расчет давления ветра

Таблица 3. Формула расчета максимального ветрового давления

Давление ветра рассчитываем по формуле в таблице 3. За аэродинамический коэффициент берем максимальное значение 0,8.

Таблица 4. Расчет коэффициента изменения ветра на высоте

Коэффициент изменения находим по таблице 4 с учетом особенностей места, где проводится строительство. Нормативное значение Wo можно определить по СНиПу, а можно найти в карте ветрового давления.

Карта ветрового давления

Вставляя в формулу соответствующие значения, вы рассчитаете параметры ветровой нагрузки для той или иной территории. В соответствии с полученным значением можно будет скорректировать угол наклона скатов или еще на стадии проектирования усилить стропила.

Расчет веса кровли

Таблица 5. Вес конструктивных материалов

Чтобы рассчитать нагрузку, которую окажет кровельная система на несущие стены первого этажа, нужно приплюсовать вес диагональных балок, обрешетки, чернового настила и массу изоляционных материалов, включая утеплитель и гидроизоляцию.

Необходимые данные можно найти в таблице 5. Данные представлены из расчета килограммы на квадратный метр кровельного ската.

Таблица 6. Вес кровельного покрытия

К посчитанному весу прибавляем массу кровельного покрытия. Этот параметр указан в таблице 6.

Кроме перечисленных факторов, определяющих вес, нужно заранее решить, будут ли в системе использованы зенитные фонари. Их вес можно узнать у производителя и приплюсовать к посчитанному весу кровли.

Считаем суммарную нагрузку

После того, как все расчеты выполнены, суммируем вес кровли из расчёта килограмм на кв. метр, снеговое и ветровое давление на тот же кв. метр.

Вес людей и мебели в мансардном этаже учитываем только при выборе сечения балок перекрытия. Непосредственно на подбор стропил этот параметр не влияет.

При суммировании параметров нагрузки, нецелые числа округляем в большую сторону. Учитывая максимум ветрового и снегового давления, вы сможете подстраховаться от прогиба или срыва кровельного материала.

Выбираем шаг между стропилами

Таблица 7. Как соотносится ширина сечения и длина стропила с шагом установки

При расчете кровельного каркаса, особое внимание уделяем шагу, с которым будут устанавливаться стропила. Расстояние между соседними балками зависит от длины бруса и от размеров его поперечного сечения. Чтобы упростить расчеты и не прибегать к формулам, предлагаю таблицу 7, где приведены усредненные соотношения интересующих нас параметров.

Обратите внимание на то, что для ломаной крыши, величина шага определяется по длине верхних накосных стропил. Для систем с обычными прямыми скатами учитывается длина от конька до свеса. Шаг между досками обрешетки по всему ломаному скату делается одинаковый.

Расчет стропил с учетом нагрузок

Таблица 7. Формула для расчета давления на погонный метр висячих стропил

Для того чтобы рассчитать сечение пиломатериалов нужно узнать нагрузку на погонный метр каждой балки. Сделать это можно по формуле в таблице 7.

Как рассчитать суммарную нагрузку на площадь ската вы уже знаете, а за шаг стропил условно примем 40 см. Осталось перемножить параметры и получить давление на погонный метр.

На рисунке показано, ширина каких конструктивных элементов нас интересует

Сечение пиломатериалов, которые образуют накосные стропила в верхней части крыши, считаем по следующим формулам:

  • Если α 30°, то H≥9,5×L×√Q/(B×R)
  • Н — ширина сечения стропил
  • В — толщина сечения
  • R — плотность пиломатериалов (в кг/м²)

Для примера, плотность сосны 2 сорта, которая повсеместно используется для сборки стропил, составляет 130 кг/м².

Таблица 8. Промышленные типоразмеры пиломатериалов

Соотношение толщины и ширины хвойных пиломатериалов, выпускаемых отечественной промышленностью, можно найти в таблице 8. Просчитанные по ранее предложенным формулам параметры поперечного сечения будут усреднёнными, поэтому, если числа не будут целыми, округляем их в большую сторону.

Подведём итоги

Чтобы посчитать параметры стропил, можно применить онлайн калькулятор. Но предложенная в статье инструкция позволяет выполнить расчеты более точно и узнать габариты конструктивных элементов с минимальными погрешностями. Если остались вопросы по вычислениям, задайте их в комментариях к статье.

Калькулятор расчета мансардной крыши — расчет стропильной системы

Предлагаем воспользоваться калькулятором по расчету мансардной крыши. Вы сможете выполнить расчёт количества материалов, угла наклона стропильной системы, обрешетки и нагрузки на кровлю дома.

  1. Результаты расчетов
  2. Дополнительная информация о калькуляторе
  3. Разъяснение результатов расчетов
  4. Угол наклона боковых стропил
  5. Угол наклона коньковых стропил
  6. Площадь поверхности крыши
  7. Площадь мансардного этажа
  8. Примерный вес кровельного материала
  9. Количество рулонов изоляционного материала с нахлестом
  10. Нагрузка на боковую/коньковую стропильную систему
  11. Длина боковых стропил
  12. Длина коньковых стропил
  13. Количество боковых и коньковых стропил
  14. Минимальное сечение боковых/коньковых стропил, Вес и Объем бруса для стропил
  15. Количество боковых/коньковых рядов обрешетки
  16. Общее количество рядов обрешетки
  17. Равномерное расстояние между боковыми/коньковыми досками обрешетки
  18. Количество досок обрешетки стандартной длиной
  19. Объем досок обрешетки
  20. Примерный вес досок обрешетки

Результаты расчетов

Уменьшите шаг стропил!

Уменьшите шаг стропил!

Дополнительная информация о калькуляторе

Онлайн-калькулятор мансардной крыши поможет рассчитать углы наклона коньковых и боковых скатов крыши, количество и минимальное сечение стропил, объём обрешётки и материалов, которые понадобятся для возведения крыши. Прежде чем проектировать мансардный этаж, ознакомьтесь со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

В расчётах данного калькулятора учитываются параметры, приведенные в ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Мансардной (также ломаной, покатой) крышей называют крышу, которая имеет по два ската с разными углами наклона с каждой боковой стороны. Этот приём помогает оптимизировать пространство под крышей и создать под крышей комфортное помещение (мансарду или мансардный этаж). Подобные крыши известны с XVII века. Сегодня мансардная крыша имеет множество разновидностей. В мансарде могут находиться как хозяйственные, так и жилые помещения.

Мансардная крыша может быть построена как на первом этапе строительства, так надстроена на уже готовое здание. Таким образом, у здания можно увеличить жилую площадь без необходимости строительства полноценного второго этажа.

При построении мансардной крыши нужно учесть её специфику: крутые склоны боковых скатов требуют повышенных расходов на обустройство кровли. Также мансардный этаж нуждается в увеличенных окнах и дополнительной теплоизоляции, в особенности, если помещения в нём предназначены для жилья.

Заполняя поля калькулятора, вы можете свериться с дополнительной информацией, помеченной иконкой .

Внизу этой страницы вы можете оставить отзыв, задать свой собственный вопрос разработчикам или предложить идею по улучшению этого калькулятора.

Разъяснение результатов расчетов

Угол наклона боковых стропил

Под этим углом наклонены боковые (более крутые) стропила и боковой скат крыши. Калькулятор не только учитывает указанный вами угол, но и определяет, насколько он совместим с выбранным вами кровельным материалом. Чтобы изменить угол скатов, нужно изменить Ширину заложения (A1, A2) либо Высоту подъемов (B1, B2).

Угол наклона коньковых стропил

Под этим углом наклонены верхние (висячие) стропила и верхний (пологий, коньковый) скат крыши. Калькулятор не только учитывает указанный вами угол, но и определяет, насколько он совместим с выбранным кровельным материалом. Для изменения угла скатов следует изменить Ширину заложения (A1, A2) либо Высоту подъемов (B1, B2).

Площадь поверхности крыши

Суммарная площадь кровли (включая свесы указанной длины). Определяет количество кровельных и изоляционных материалов, которое понадобится для работ.

Площадь мансардного этажа

Общая площадь мансарды (жилая площадь мансарды). Не включает в себя место под боковыми скатами крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала, необходимого для полного покрытия площади крыши.

Количество рулонов изоляционного материала с нахлестом

Общее количество изоляционного материала в рулонах, которое потребуется для изоляции кровли. В расчетах за основу берутся рулоны длиной 15 метров и шириной 1 метр. Учитывается нахлест 10%.

Нагрузка на боковую/коньковую стропильную систему

Максимальная нагрузка, приходящаяся на боковую/коньковую стропильную систему. В расчетах учитывается вес всей кровельной системы, форма крыши, а также ветровые и снеговые нагрузки указанного вами региона.

Длина боковых стропил

Измеряется с учетом свеса крыши до стыка с коньковым стропилом.

Длина коньковых стропил

Измеряется от стыка с боковым стропилом до конька крыши.

Количество боковых и коньковых стропил

Общее количество боковых и коньковых стропил, необходимых для возведения крыши с заданным шагом.

Минимальное сечение боковых/коньковых стропил, Вес и Объем бруса для стропил

В таблицах представлены рекомендуемые размеры сечений стропил (по ГОСТ 24454-80 Пиломатериалы хвойных пород). При расчетах учитывается кровельный материал, площадь и форма конструкции крыши, а также оказываемые на кровлю нагрузки. В соседних столбцах отображается общий вес и объем стропил из расчета их использования для всей конструкции крыши.

Количество боковых/коньковых рядов обрешетки

Суммарное число боковых и коньковых рядов обрешётки, необходимых для рассчитываемой крыши.

Общее количество рядов обрешетки

Суммарное число рядов обрешётки для всей крыши. Чтобы определить количество рядов обрешетки для половины крыши, достаточно разделить полученное значение на два.

Равномерное расстояние между боковыми/коньковыми досками обрешетки

Чтобы равномерно установить обрешетку и избежать лишнего перерасхода материалов, следует использовать указанное здесь значение.

Количество досок обрешетки стандартной длиной

Для обрешетки крыши вам потребуется указанное здесь количество досок. При расчетах используется стандартная 6-метровая длина доски. Указано количество досок для всей крыши.

Объем досок обрешетки

Объем досок в метрах кубических поможет вам рассчитать стоимости затрат на обрешетку. Указан общий объем обрешетки для всей крыши.

Примерный вес досок обрешетки

Предположительный общий вес всех досок обрешетки. В расчетах используется средние значения плотности и влажности для хвойных пород дерева.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
