Дымоходы — это оборудование, необходимое для нормального функционирования котлов обогрева и другого вида отопительного оборудования — печей, каминов и водонагревателей.

Виды дымоходов

В зависимости от конфигурации и используемого материала выделяют несколько типов дымоходов.

1. Из нержавеющей стали.. Легкие, устойчивые к коррозии и доступные по цене они могут работать при различных температурах и внешних воздействиях.
2. Сэндвич-модели.. Это утепленные дымоходы, используемые при наружном монтаже. Применение теплоизоляции позволяет существенно сократить потери тепла и увеличить производительность.

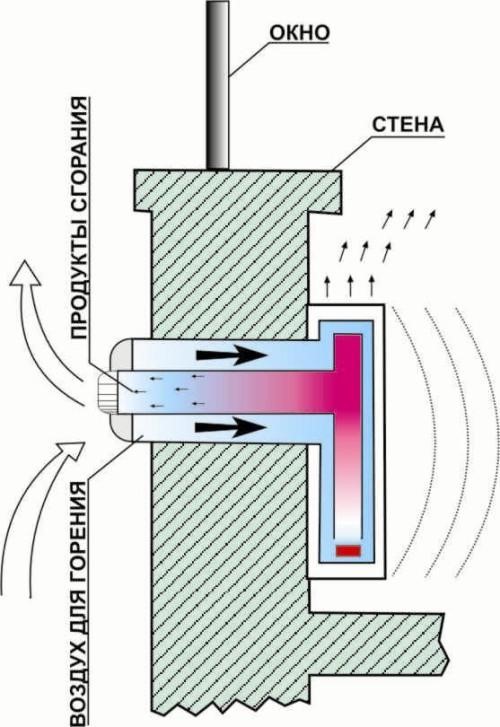

3. Коаксиальные дымоходы.. Организованы по принципу «труба в трубе». Используются главным образом в помещениях с проблемами циркуляции воздуха. Отличаются высоким КПД и экономичностью.

Выбирая дымоход, следует обращать внимание на некоторые важные моменты.

1. Тип отопительной системы. Если вы ищете дымоход для печей, то вам подойдет вариант, предназначенный именно для этой области применения. Для индивидуальных отопительных систем используются совершенно иные модели.
2. Вид используемого оборудования и топлива, на котором оно работает. Определитесь с типом котла, который применяется для обогрева помещений, и топливом, на котором он работает. Для газовых и твердотопливных котлов подходят разные модели дымоходов.
3. Место проведения работ. Для наружного устройства используются сэндвич-дымоходы, которые имеют эффективную изоляцию.

Очень важно, чтобы труба дымохода была установлена профессионально. От этого зависит безопасность использования и стабильная работа агрегатов. Мы рекомендуем доверить монтаж и подключение всех видов дымоходов специалистам нашей компании

Купить дешево дымоходы оптом и в розницу можно в интернет-магазине «Тепломатика». Все представленные у нас модели имеют необходимые сертификаты соответствия и гарантию качества, отличаются надежностью и пожаробезопасностью. На нашем сайте вы можете почитать отзывы, уточнить технические характеристики и стоимость конкретной модели дымохода. Заказать товар легко через онлайн-форму заказа, или связавшись с менеджером по телефону. Доставка возможна двумя способами — самовывоз из пункта раздачи или курьерской службой. Продажа дымоходов через Интернет позволит сэкономить ваше время и деньги.

Используйте для конструирования сэндвич-дымохода наш Онлайн расчет дымохода

Интернет-магазин товаров для отопления, водоснабжения, климата и комфорта в вашем доме

Дымоходы для котлов — ТОП-5 моделей, на что обращать внимание при выборе

Некоторые люди ошибочно предполагают, что дымоход нужен исключительно для вывода продуктов сгорания из дома. Но кроме вывода дыма, он нужен для подачи кислорода в топку. При выходе через дымоход газы создают тягу в трубе, из-за чего в печку поступает кислород, без которого процесс горения невозможен. Нельзя также забывать, что неправильный монтаж дымохода или его установка в неправильном месте может привести к попаданию угарного газа в дом или стать причиной пожара. Чтобы избежать неприятных последствий и обеспечить надежность системы отопления дома, дымоходы для котлов необходимо устанавливать правильно. Подробнее о выборе и способах монтажа дымоходов пойдет речь в данной статье.

Дымоходы для котлов

Виды дымоходов

Существует два типа дымоходов – для газовых и твердотопливных котлов. Независимо от вида и формы дымохода, важнейшим его показателем является тяга. От нее зависит скорость перемещения продуктов сгорания. Возникает тяга на фоне различия температурных показателей и давления между улицей и домом. Как показывает практика, тяга в ровных дымоходах, которые не имеют никаких изгибов, намного лучше.

Дымоходы бывают разных типов

Обратите внимание! Длина дымохода также влияет на тягу. Продукты сгорания на прямых участках трубы набирают скорость, за счет чего поток дыма увеличивается.

Для твердотопливных котлов

О качестве тяги в дымоходе для твердотопливных котлов могут свидетельствовать несколько факторов. К ним относятся:

• запах дыма в доме (говорит о недостаточной тяге);
• в дымоходе появилось гудение или шум (говорит об избыточной тяге – ее необходимо уменьшить).

Как выбрать место для дымохода

При покупке дымохода нужно обращать внимание на термостойкость изделия. При горении температура газов достаточно высокая, поэтому материал, из которого дымоход изготавливался, должен без проблем выдерживать подобные температурные колебания. Для изготовления дымоходов могут использоваться разные материалы, например, сталь, керамика или специальный огнестойкий кирпич.

Выбранный дымоход должен быть термостойким

Изделие из огнеупорного кирпича способно выдерживать температуру до 800 градусов, сохраняя при этом все свои характеристики. Поэтому кирпич часто используют при внутренней облицовке. Но данный материал также имеет и минусы. Например, при длительном нагревании на кирпиче появляется конденсат, который со временем приводит к повреждению дымохода.

Горизонтальное и вертикальное размещение

Сталь – второй по популярности материал для дымоходов. Используется нержавеющая или черная сталь, но изделия из черной стали недолговечны. Они неустойчивы к разным раздражителям. Если говорить о нержавеющей стали, то такие изделия не подвергаются воздействию внешних раздражителей, поэтому служат намного дольше. Подобные показатели достигаются за счет особенного химического состава материала.

Цены на твердотопливные котлы

Для газовых котлов

Такие дымоходы обязательно должны быть качественными и безопасными. Стоит отметить, что дымоходы для газовых котлов имеют одну проблему – появление конденсата. Как правило, конденсат появляется из-за неправильного монтажа дымохода или при попадании прохладного воздуха. Как и в случае с твердотопливными котлами, дымоходы для газовых котлов изготавливаются из разных материалов. Разнообразие изделий создает дополнительные проблемы при выборе, поэтому важно ознакомиться с основными видами дымоходов, предназначенных для газовых котлов.

Дымоход для газового котла

Таблица. Разновидности дымоходов для газовых котлов.

Название, фото	Описание
Из нержавеющей стали	Изделия из данного металла просты в монтаже. К тому же нержавеющая сталь неплохо противостоит раздражителям кислотной природы. Срок службы дымоходов, выполненных из нержавейки, намного больше, чем изделий из обычной стали.
Эмалированный	Внутренняя поверхность изделий не подвергается скоплению сажи, поэтому эмалированные дымоходы хорошо подходят для газовых котлов.
Дымоход-сэндвич	Разновидность дымоходов, преимущественно используемая для домов без кирпичной шахты. Среди всех преимуществ сэндвича стоит выделить неспособность дымохода скапливать влагу. Это важно, особенно для зданий из бруса.
Коаксиальный	Используются коаксиальные дымоходы в тех случаях, если постоянную циркуляцию воздуха в здании обеспечить не удается. Само изделие представляет собой две трубы разного размера, вставленные друг в друга. Дымоход обеспечивает полное сгорание топлива в котле.

Основные виды сборки дымоходов

Обратите внимание! Устанавливать закрывающийся плоский клапан на дымоходы для газовых котлов категорически запрещено. Поэтому такие дымоходы имеют коническую форму в верхней части.

Цены на газовые котлы

ТОП-5 дымоходов для котлов

Сейчас не нужно собирать дымоход из подручных материалов, ведь в строительных магазинах достаточно современных дымоходных систем. Но есть одна проблема – сориентироваться и выбрать качественное изделие из широкого ассортимента достаточно трудно. Многие новички допускают ошибки. Для упрощения выбора ниже представлен рейтинг лучших дымоходов для котлов от разных производителей.

Необходимый диаметр труб для разных систем отопления

Для каждой системы отопления разработаны и индивидуально подобраны размеры труб, их технические параметры. В соответствии с практическими навыками, подборка нужного диаметра предотвращает появление различных технических неполадок, повышает безопасность и надежность всей системы отопления. Необходимо учитывать это и не пренебрегать данным условием. Давайте разберем, где и какой диаметр лучше всего использовать.

Диаметр труб к каждой системе отопления подбирался практическим путем. К выбору диаметра нужно отнестись максимально серьезно, так как качественный подбор позволит при необходимости заливать стяжку, обеспечит проход через стены, не затруднит установку циркуляционных насосов и прочее.

Размер труб для котлов

Общий котловой диаметр труб отопления частного дома является основой основ всей системы отопления. Так как в этом случае труба будет устанавливаться от начала котла до самого коллектора отопления.

Выделяют виды котлов:

• напольный;
• настенный

При использовании напольного котла диаметр трубы должен соответствовать диаметру выхода котла. Обычно это 20-32 мм. При использовании настенного котла рекомендуемый диаметр полипропиленовой трубы составляет 25 или диаметр 20 для металлопластиковой трубы. Она будет соединять котел и распределительный коллектор.

Рекомендуется соединять коллектор с трубой 40 диаметра, независимо от диаметра трубы, присоединенной к котлу. Данный факт объясняется тем, что диаметр коллектора должен превышать размер выходящих из него труб. Это является важным правилом установки и увеличивает эффективность работы в несколько раз.

Размеры труб для схем отопления

В настоящее время существуют несколько видов систем отопления. К ним относятся:

• Однотрубная система отопления «Ленинградка»;
• Двухтрубная система отопления;
• Коллекторная лучевая разводка системы отопления.

Однотрубная система отопления «Ленинградка»

Однотрубная система отопления «Ленинградка» имеет ограничения по числу радиаторов. Наличие восьми батарей является оптимальным и рекомендуемым для установки на одну ветки. В данном случае требуется применение:

• полипропиленовой трубы, имеющей диаметр 32;
• трубы из металлопластика и стали, имеющей диаметр 26 (на выбор из этих двух).

Труба, имеющая 32 диаметр, вполне достаточна для системы отопления частного дома, включающей восемь радиаторов, потому что перепад температуры от первого радиатора до последнего радиатора будет не таким значительным.

Как показывает практика, при использовании трубы с меньшим диаметром (например, 25 мм), в дальнейшем ее заменить будет невозможно в случае возникновения значительного перепада температуры. Несмотря на то, что труба, имеющая 25 диаметр, стоит дешевле, последствия от установки будут гораздо масштабнее. За незначительную экономию в 2-3 тысячи рублей вы можете приобрести гораздо больше убытков. Если вы заинтересованы экономией, лучше приобретите краны подешевле, которые идут к радиаторам. Они всегда находятся на видном месте, и замена производится легко.

Самые главные моменты при установки однотрубной системы отопления:

• основной стояк на Ленинградке – труба, имеющая размер 32 мм ППР или на размер меньше для стальной и металлопластиковой трубы;
• подъемы к радиаторам делают 20 трубой;

К подъемам устанавливается тройник (32*20*32). Если труба из металлопластика, то тройник должен иметь характеристики 26*16*26 (указанных размеров достаточно, чтобы заводские радиаторы хорошо прогревались). Установка кранов и пробки осуществляется на одну вторую, таким образом будет более эффективно распределяться тепло.

Двухтрубная система отопления

В двухтрубной системе отопления частного дома подача и обратка уже разделены. Если количество радиаторов не превышает восьми штук (самое оптимальное число использования для одного этажа), используется 25-диаметровая полипропиленовая труба или двадцатидиаметровая труба из металлопластика. В двухтрубной системе отопления произошло разделение потоков, именно поэтому нет смысла использовать толстые трубы. Плюс ко всему, в стяжке две 25 мм трубы располагаются более компактно. Если в наличии присутствуют более восьми радиаторов, то на контур лучше заложить 32 мм трубу.

Самые главные моменты при установке двухтрубной системы отопления

• основной лежак оформляется 25-диаметровой трубой;
• подъемы к радиаторам следует оформлять трубой, имеющей диаметр 20;
• в случае металлопластика основной лежак оформляется 20-диаметровой, а подъемы можно сделать 16-диаметровой трубой.

Лучевая разводка

В коллекторной (лучевой) схеме разводки отопления присутствует основной коллектор. И к каждому радиатору или каждым двум радиаторам предоставлена одна ветка. В коллекторной лучевой схеме отопления используются 16-диаметровые трубы из металлопластика. Указанного диаметра трубы вполне достаточно для функционирования одного, двух радиаторов на одном контуре. В принципе, если радиаторы не очень больших размеров, это вполне приемлемо, но с осторожностью.

В случае, если вы устанавливаете два радиатора на ветку, то ни в коем случае не забывайте одновременно с этим осуществлять установку байпаса или тройника (байпас – дополнительная трубка, позволяющая в случае чего перенаправить ток жидкости по дополнительному пути). Смысл данной установки заключается в том, чтобы тепло, переходящее из радиатора в радиатор, не упиралось в них, а наоборот, без труда переходила к следующему радиатору.

В исключительных случаях в коллекторной схеме разводки устанавливают 20-диаметровую трубу. Но в этом действии нет как таковой необходимости и важности.

Преимущества лучевой схемы разводки

В большинстве случаев она более широко используется по сравнению с другими системами отопления, потому что считается более надежной и удобной

Одно из самых ярко выраженных положительных качеств заключается в том, что в лучевой схеме разводки не присутствуют фитинги в стяжке. Каждый радиатор имеет автономную систему управления (радиаторы функционируют независимо друг от друга). Также существует возможность непроблематичной установки автоматики, в том числе и термоголовок. Лучевая разводка является универсальной системой отопления. Ее можно устанавливать и в многоквартирных домах, и в частных сооружениях, которые могут иметь несколько этажей и неограниченное количество комнат.

Следует учитывать, что каждый дом требует индивидуального подхода и должен иметь индивидуально подобранную систему обогрева, которая подбирается согласно проектировке жилого дома.

Самообслуживание, осуществление проектировки и установка коллекторной лучевой схемы разводки не являются какими-либо очень сложными действиями, но несмотря на это, рекомендуется проводить данные мероприятия под контролем профессионалов.

Данная система отопления весьма массивна, поэтому его желательно размещать в специально предназначенном месте. Основное преимущество лучевой системы отопления выражается в том, что всегда существует возможность произвести отключение одного или сразу нескольких радиаторов. Примененное действие никак не будет сказываться на эффективной и слаженной работе.

Следует помнить, что при использовании лучевой разводки, будет увеличиваться расходный материал.

Дымоходы для котлов

Дымоход для газового котла необходим для отвода продуктов горения. Специализированная компания TERMA-MSK предлагает купить дымоходы для газовых котлов в Москве на выгодных условиях. Совсем недавно дымоходы возводились исключительно из асбестоцементных труб, которые обкладывались кирпичом. Современный строительный рынок предлагает дымоходы для газового котла купить в различных вариантах изготовления. Сейчас такую важную и необходимую коммуникацию можно собрать из прочных, надежных и долговечных материалов, имеющих минимальный собственный вес и обладающих меньшей стоимостью по сравнению с традиционными вариантами. Главное, чтобы, формируя дымоход для настенного газового котла, собственником (заказчиком, строителями) были выполнены все требования по надежности и безопасности системы.

Для настенных газовых котлов
Тип дымохода — коаксиальный
Материал — алюминий
Диаметр — 60/100 мм
Длина — 750 мм
Цвет — белый
Артикул — GKD 60100L750

Для настенных газовых котлов
Тип дымохода — раздельный
Материал — нержавеющая сталь
Диаметр — 80 мм
Длина — 250 мм
Цвет — белый
Артикул — GKD 80L025AISI

Для настенных газовых котлов
Тип дымохода — раздельный
Материал — нержавеющая сталь
Диаметр — 80 мм
Длина — 1000 мм
Цвет — белый
Артикул — GKD 80L100AISI

Для настенных газовых котлов
Тип дымохода — раздельный
Материал — нержавеющая сталь
Диаметр — 80 мм
Артикул — GKD 80KHAISI

Для настенных газовых котлов
Тип дымохода — коаксиальный
Материал — алюминий
Диаметр — 60/100 мм
Длина — 750 мм
Цвет — белый
Артикул — A91E100015

Для газовых котлов
Тип дымохода — коаксиальный
Материал — алюминий
Диаметр — 60/100 мм
Длина — 250 мм
Цвет — белый
Артикул — GKD 60100L025

Для газовых котлов
Тип дымохода — коаксиальный
Материал — алюминий
Диаметр — 60/100 мм
Длина — 500 мм
Цвет — белый
Артикул — GKD 60100L050

Для настенных газовых котлов
Тип дымохода — раздельный
Материал — нержавеющая сталь
Диаметр — 80 мм
Длина — 500 мм
Цвет — белый
Артикул — GKD 80L050AISI

Нормативно-правовая база

Все вопросы, касающиеся проектирования, сборки и монтажа дымоходов, формируемых для обеспечения работы газовых котлов, регламентируются следующими основными документами:

• СНиП 2.04.05-91. (касается систем отопления, вентиляции и кондиционирования).
• ДБН в.2.5-20-2001. (раскрывает вопросы внутреннего устройства систем газоснабжения).

Исполнение требований, определенных в вышеуказанных документах важно и необходимо. На кону не только чистота воздуха в помещениях, но и выполнение всех норм и требований пожарной, экологической безопасности.

Некоторые пользователи интересуются, можно ли установить газовый котел без дымохода. Такая возможность теоретически существует, но при одном условии: сам котел должен быть установлен в отдельном строении. Стены этого строения должны быть изготовлены из материалов, не поддерживающих горение, а внутри необходимо сформировать эффективно действующую систему приточно-вытяжной вентиляции.

Общие требования к материалам

Независимо от того, какой будет на дымоход для газового котла цена, необходимо использовать только качественные, проверенные временем, прочные материалы, устойчивые к негативному воздействию внешних факторов, таких как:

• повышенная огнестойкость;
• устойчивость к высокой влажности;
• невосприимчивость к перепадам температур, солнечному ультрафиолету;
• стойкость к воздействию химически агрессивных веществ.

При выборе материала, подходящего для прокладки коммуникации, необходимо обратить внимание на такой важный параметр, как газопроницаемость. Она должна быть нулевой!

В настоящее время используют следующие варианты дымоходных конструкций:

• Из нержавеющей стали. По всем параметрам считаются лучшим выбором в соотношении цены и качества. Имеют минимальный вес, устойчивы практически ко всем видам коррозии, просты в сборке и обеспечивают отменную тягу.
• Керамические. Характеризуются повышенной прочностью и долговечностью. При аккуратном отношении к конструкции срок службы системы сопоставим со сроком эксплуатации самого здания (загородного дома).
• Коаксиальные. Современный вариант, по всем параметрам лучший. Но стоимость комплектующих достаточно высокая и это необходимо учитывать при выборе данного варианта.
• Кирпичные. Конструкция достаточно сложная как в возведении, так и при периодическом обслуживании. При подготовке фундамента для дома обязательно необходимо учитывать увеличение нагрузки на фундамент.
• Асбестоцементные. Данный вариант все реже используется застройщиками.

Выгодное предложение

Специализированный интернет магазин отопления, водоснабжения и канализации «ТЕРМА-МСК» предлагает подобрать оптимальный вариант, сделать правильный выбор и приобрести дымоход для газового котла цена на который, будет выгодной и доступной, а качество – идеальным! Все детали и элементы системы можно купить в Москве, на лучших условиях, недорого и с гарантией качества. Мы сотрудничаем с ведущими производителями, поставляем продукцию напрямую, без посредников и перекупщиков.

Вся информация о продукции представлена в каталоге на сайте компании. Здесь можно изучить вся важную и полезную информацию, подобрать основные элементы дымохода, а также все необходимые для производства монтажных работ комплектующие. Также на сайте можно подобрать недорогую систему теплый пол, заказать чугунный радиатор купить его, а также приобрести другое оборудование и комплектующие.

Ищете, где купить дымоход для газового котла недорого? Обращайтесь в «ТЕРМА-МСК»!

Высокое качество продукции и выгодные цены гарантируем!

Медные трубы и фитинги

Медные трубы для отопления являются лидерами с точки зрения безопасности и безвредности. Кроме того, медь обладает и бактерицидными свойствами — способны эффективно инактивировать даже вирус гриппа А, в т.ч. подтип H1N1, получивший название «свиной грипп». Трубы из меди способны выдерживать низкие и высокие температуры, большое давление.

По толщине стенок подразделяются на:

• тонкостенные, толщиной стенки 0,2 – 0,7 мм. Для систем отопления используются редко.
• толстостенные, , толщиной стенки 0,8 – 10 мм.

По технологии производства различают:

• холоднокатаные;
• цельнотянутые или прессованные.

По прочности:

• отожженные
• неотожженные

Неотожженные трубы имеют больший запас прочности, выдерживают большее давление, но не очень хорошо гнутся. Чтобы изменить прочностные характеристики их разогревают до высоких температур, а затем охлаждают. Этот процесс называется отжигом. Запас прочности уменьщается, но зато увеличивается пластичность труб, материал становится более устойчивым к перепадам температур. Потому отожженные медные трубы охотно применяются монтажниками при обустройстве ситем отопления.

Первое, на что нужно обратить внимание при выборе медных труб для монтажа системы отопления – они должны быть изготовлены в соответствии с международным стандартом DIN. На них должна стоять маркировка EN-1057, свидетельствующая о подкислении продукции фосфором, который обеспечивает материал дополнительной стойкостью.

Основные преимущества применения медных труб:

• Конечно же долговечность. Медные трубы не подвержены коррозии в естественных средах, технические характеристики неизменны на протяжении десятилетий.
• Поверхность внутренних стенок остается гладкой, что препятствует возникновению отложений, а наружных, как правило, не требует дополнительной защиты. Медный трубопровод эксплуатируется без ремонта и замены практически столько же, сколько и сам дом.
• Прочность и термостойкость.
  Медь абсолютно непроницаема для других веществ, в том числе и кислорода, что очень важно для избежания коррозии элементов системы отопления.
• Высокая теплопроводность. Коэффициент теплоотдачи меди обеспечивает быстрый обогрев помещения и эффективность использования теплоносителя на максимально высоком уровне. Благодаря этому теплоотдача максимальна, повышается КПД системы отопления, соответственно, снижается расход энергии.
• Незначительный коэффициент температурного линейного удлинения (расширения) – составляет 0,1% от длины при нагреве от 20°С до 90 °С, то есть всего 5 мм для трубы длиной 5 метров.
• Не страшна «разморозка» системы. Благодаря прочности и пластичности меди труба из нее выдерживает несколько замораживаний теплоносителя (до 3-х для труб из твердых марок меди и до 6-ти – для мягких) без разрушительных последствий для трубопровода.

Хлор, практически всегда содержащийся в воде систем отопления и водоснабжения, способствует образованию на внутренней поверхности трубы слоя патины – тончайшего прочного защитного слоя, обеспечивающего значительное продление срока службы медного трубопровода.

Основные недостатки применения медных труб:

• Несовместимость с другими материалами. При наличии в системе алюминиевых элементов начинается активные электрохимические реакции. При прямом соединении с изделиями из других металлов разрушение происходит достаточно быстро. Для улучшения ситуации можно использовать латунные переходники и фитинги. Но в одной системе алюминий и медь лучше не совмещать — возможна реакция, при которой выделяется большое количество газов и при отсутствии газовыпускных клапанов систему может попросту разорвать.
• В кислой среде медь начинает разрушаться. Потому в системе отопления нужно использовать теплоноситель с нейтральным PH или со слабо-щелочным.
• При наличии в теплоносителе твердых частиц быстро происходит стирание, так как это мягкий и пластичный материал. Потому необходим механический фильтр, для удаления абразивных частиц из среды.
• Требуется изоляция от блуждающих токов. Медь – отличный проводник электрического тока, потому требуется контур заземления и наличие диэлектрических прокладок в системе.
• Сложность монтажных работ. Требуется специальное оборудование и квалифицированный персонал.
• Медные трубы боятся контакта с бетоном (окисляются). Скорость разрушения зависит от состава стены, но в любом случае лучше уложить трубу в ПВХ оболочку.

Соединения медных труб отопления производят различными способами:

• Неразъемные. Пайкой, после соединения стыкуемых деталей методом в раструб или с помощью фитингов, а также посредством пресс-фитингов с использованием специального инструмента.;
• Разъемные. С помощью обжимных фитингов и с резьбой (резьба только на одном конце фитинга).

Вместо медных могут использоваться бронзовые или латунные фитинги.
Для установки обжимных фитингов не требуется никакого специального оборудования: труба вставляется в соответствующий паз до упора, а затем при помощи гайки закручивается, прижимая материал трубы к корпусу фитинга. Для плотного прилегания могут понадобиться два ключа – подтянуть до полной герметизации. Это все требуемое оборудование. Но специфика обжимных соединений такова, что требуется постоянный контроль герметичности: периодически они начинают «капать». Потому такие соединения нельзя замуровывать в стены.
Установка прессовых фитингов при помощи специальных пресс-машин. Они сами стоят недешево, и их аренда тоже. Зато соединение получается герметичным и надежным, но неразъемным.

Наши специалисты помогут Вам подобрать, а также смонтировать медные трубы, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Виды дымоходов для котлов, их преимущества

При установке котлов отопления, работающих на твердом, жидком или газообразном топливе возникает необходимость удаления продуктов сгорания. Потому практически всегда (исключение составляют электрокотлы) нам приходится подбирать и устанавливать дымоход – специальную конструкцию, которая обеспечит вывод угарного газа и других продуктов сгорании топлива за пределы помещения.

Тип дымохода во многом определяется разновидностью установленного котла. Но все же различия между дымоходами весьма значительны, и каждая модификация обладает как достоинствами, так и недостатками. Их анализу мы и посвятим этот обзор.

Типы дымоходов по материалу

Характеристики дымохода, да и его конструкция в целом напрямую определяется тем, из какого материала он изготовлен. Сегодня выбор таких материалов значительно расширен – но во многих местах активно используются и устаревшие модели.

Кирпичные

Кирпичная труба, предназначенная для дымоотведения – одна из первых конструкций, которые начали использоваться с этой целью. Кирпич обладает хорошей прочностью и относительно невысокой теплопроводностью, что и обуславливает основные преимущества таких конструкций:

• Высокую термостойкость.
• Длительный срок эксплуатации.

Увы, недостатков у конструкций из кирпича тоже хватает:

• Трубу должен возводить профессиональный каменщик (или бригада, если речь идет о большом объекте). В противном случае риск обрушения в ходе эксплуатации будет очень высоким.
• Кирпич – материал тяжелый, потому для такой трубы требуется массивный фундамент.
• Стоимость конструкции будет очень высокой.
• Под воздействием влаги и кислот, которые образуются при прохождении через канал дыма, кирпич постепенно разрушается.

Керамические

Дымоход из керамических труб тоже имеет право на существование. Плюсы у керамики таковы:

• Низкий уровень температурных деформаций.
• Хорошая механическая прочность.
• Высокая стойкость к влаге, кислотам и щелочам.
• Незначительное накопление сажи внутри дымохода (твёрдые частицы почти не задерживаются на гладких стенках трубы).
• Неплохая теплоизоляция.
• Длительный срок эксплуатации.

Если говорить о минусах керамики, то они следующие:

• Ударная хрупкость (90% всех поломок происходят после точечного механического воздействия).
• Значительная масса, осложняющая монтаж.
• Высокая цена материала.

Асбестоцементные

Для котлов отопления в хозяйственных постройках иногда используют дымоходы из асбестоцементных труб. Полюсов у них немного:

• Хорошая кислото- и щелочестойкость.
• Низкая стоимость.

Металлические

Из-за того, что все описанные выше разновидности имеют множество недостатков, большая часть дымоходов для котлов производится из стали. У таких изделий есть целый ряд плюсов:

• Малый вес, который облегчает обустройство дымоотводящего канала – не нужен фундамент, колена можно переносить и в одиночку.
• Простое соединение элементов, которое при этом обеспечивает достаточную герметичность.
• Широкий ассортимент изделий для монтажа.
• Плюсом можно считать и модульную конструкцию таких дымоходов: при повреждении или прогаре достаточно заменить вышедший из строя элемент, а не всю конструкцию.

Недостатки у металлических изделий – небольшой (до 15 лет) срок эксплуатации и подверженность механическим повреждениям. Кроме того, металлические детали могут страдать от коррозии, потому при покупке желательно отдавать предпочтение моделям, сделанным из высококачественной стали.

Металлические дымоходы: три основные схемы конструкции

Группа стальных дымоходов очень обширна, и она включает несколько разновидностей изделий. В чем же их отличия?

Одноконтурные

Одноконтурный дымоход – это, по сути, простая труба из металлического листа. В качестве самостоятельной конструкции такие изделия используются сравнительно нечасто: тонкий металл не обеспечивает необходимой теплоизоляции. Да и прочность у таких труб сомнительна.

Другое дело – «гильзовка» кирпичных труб. При установке современного котла в старый дом кирпичный дымоход укрепляют изнутри одноконтурной стальной гильзой. Благодаря этому срок эксплуатации конструкции увеличивается на порядок!

Сэндвичи

Современные котлы все чаще комплектуются дымоходами типа «сэндвич». Такие конструкции имеют трехслойную структуру:

• Внутренний слой – труба из жаропрочной легированной или ферритной стали. Она обеспечивает конструкции повышенную стойкость к температурным нагрузкам и к воздействиям агрессивных кислот.
• Средний слой – теплоизоляционный. Чаще всего его делают из базальтовой ваты, армированной прошивкой из проволоки или проволочной сеткой. Основная функция этого слоя – уменьшение нагрева наружной части дымохода.
• Наружный слой – обечайка. Он защищает теплоизоляционный материал от влаги и других воздействий. Обечайки для сэндвич-дымоходов делают из оцинкованного стального листа либо из ферритных сталей.

Коаксиальные

Отдельную группу дымоходов составляют коаксиальные системы (например, дымоход от компании STOUT). Их обычно устанавливают на газовых котлах с закрыто камерой сгорания:

• Дымоход коаксиального типа устроен по принципу «труба в трубе».
• Внутренний контур – центральная труба – используется для отведения продуктов сгорания за пределы помещения.
• Наружный контур (промежуток между внешней и центральной трубой) выполняет функцию забора воздуха для горения топлива. При этом забор воздуха осуществляется не из помещения. А из внешней среды.

За счет использования коаксиальных дымоходов возрастает эффективность сгорания топлива (более полное сжигание), что приводит к росту КПД системы. Кроме того, увеличивается уровень комфорта и безопасности, поскольку воздух в помещении никак не участвует в процессе горения.

Как видите, выбирать дымоходы для отопительных котлов можно из обширного ассортимента. Чтобы не ошибиться, вам стоит проконсультироваться со специалистами в области теплотехники, обратившись в компанию «Альфатэп» по контактному номеру 8 (495) 109-00-95. Здесь вы не только получите ответы на все ваши вопросы, но и сможете оформить заказ, а также договориться о доставке и монтаже дымохода для вашего отеплительного котла.

Разновидности дымоходов для твердотопливных котлов

От эффективности работы дымохода для котла на твердом топливе зависит его производительность, тяга и безопасность для живущих в здании людей. В процессе сгорания топлива образуется дым и сажа. Эти вещества могут вызвать засорение трубы и стать причиной возгорания, когда скапливаются в большом количестве. Дымоход для твердотопливного котла должен быть прочным, огнеупорным и долговечным. Условием достижения этих критериев является правильный выбор материала и соблюдение технологии монтажа.

1. Виды дымоходов для твердотопливного котла
2. Показатели при выборе дымохода
3. Основные правила установки
4. Рекомендации по монтажу дымохода
5. Дымоход из кирпича своими руками

Виды дымоходов для твердотопливного котла

При обустройстве дымохода важное значение имеет высота и диаметр трубы — от этих параметров зависит тяга

Дымоходы для тт котла можно сделать самостоятельно или приобрести уже готовые к установке изделия. Выбор определяется конструктивными особенностями печи и здания, собственными способностями и финансовыми возможностями.

Варианты материала трубы для котлов отопления на твердом топливе:

• Металл. Сооружения из черного железа отличаются прочностью и доступной стоимостью. Канал круглого сечения обеспечивает хорошую тягу. Минус в том, что металл быстро ржавеет под воздействием кислоты, образующейся при взаимодействии сажи и конденсата.
• Кирпич. Это проверенный временем материал, устойчивый к самым высоким температурам. Может быть использован для строительства дымохода для угольного котла. Однако кирпич быстро разрушается от перепадов уровня влажности.

По месту установки дымоходы подразделяются на внутренние и внешние виды. Выбор определяется конструкцией здания и мощностью нагревательного оборудования.

Показатели при выборе дымохода

Нержавеющая сталь соответствует всем параметрам выбора по прочности и устойчивости к коррозии

Рекомендации по диаметру трубы для дымохода для котла производители указывают в документации, которой комплектуется продукция.

Существуют следующие критерии, по которым определяется соответствие устройства для отведения дымовых газов и нагревательного оборудования:

• Высота трубы. Чем она больше, тем лучше будет тяга. Но это приведет к повышенной ветровой нагрузке и увеличению длины плоскости соприкосновения с продуктами горения. Минимальным значением является возвышение среза на 100 см над плоской кровлей или на 50 см над коньком двухскатной крыши.
• Сечение. Оптимальным вариантом является окружность. Ломаные линии снижают тягу, а в углах откладывается нагар, который способствует образованию едких кислот.
• Температурный порог. Он должен быть на 20-30% выше, чем температура, производимая выбранным топливом. Дерево горит при 300 градусах, а уголь может создавать жар, доходящий до 900 градусов.
• Долговечность. Это качество обуславливается устойчивостью материала к коррозии и его гигроскопичностью.
• Внутренняя площадь. В идеале она должна соответствовать патрубку котла. Увеличение диаметра приводит к снижению тяги, а уменьшение затрудняет отвод продуктов горения.

Всем перечисленным требованиям соответствуют керамические, стеклянные и стальные трубы из нержавейки.

При проведении проектирования и расчетов нужно учитывать стоимость материалов и трезво оценивать свои возможности по их монтажу.

Основные правила установки

При близком расположении к горючим материалам может возникнуть пожар

При строительстве дымохода для котла на твердом топливе рекомендуется придерживаться ряда правил, которые обеспечат эффективную работу нагревателя.

• Располагать трубу на безопасном расстоянии от горючих поверхностей и объектов. Если это невозможно, защищать их экранами из материалов с низкой теплопроводностью.
• Избегать образования прямых и острых углов на пути прокладки магистрали. Такие места снижают тягу, собирают грязь и сажу.
• Если высота трубы превышает 150 см, необходимо делать растяжки, чтобы предотвратить ее опрокидывание или переламывание сильным ветром.
• Снизу первого отсека трубы необходимо устанавливать сборник конденсата. Это позволит избежать ее засорения твердыми отложениями.
• Если форма патрубка не соответствует конфигурации дымохода, необходимо использовать переходник. Оставшиеся щели замазывать термостойким герметиком.

Главным требованием к конструкции является ее пожарная безопасность и отсутствие риска задымления помещения.

Рекомендации по монтажу дымохода

Проверить тягу в дымоходе перед растопкой можно зажженной спичкой

Монтаж дымохода необходимо проводить в определенной последовательности, чтобы сооружение было прочное и устойчивое.

Это мероприятие состоит из таких этапов:

1. Подготовка основания и установка твердотопливного котла.
2. Нанесение разметки для изготовления отверстий, крепления хомутов и распорок.
3. Просверливание отверстия в стене или проемов в перекрытиях, в зависимости от выбранного способа прокладки.
4. Заделывание проходов теплоизоляционными плитами с заранее сделанными отверстиями под трубу.
5. Сборка дымохода. Технология выбирается в соответствии с выбранным материалом.
6. Герметизация оставшихся щелей. Монтаж сборника конденсата. Установка колпака на верхний срез трубы.

Проверка правильности установки проводится путем растопки очага газетами или травой, с контролем всех стыков на предмет появления дыма.

Дымоход из кирпича своими руками

Кирпичный дымоход с гильзой из нержавеющей стали

Кирпичный дымоход для твердотопливного котла имеет довольно большой размер, но это не является его недостатком. Вертикальное сооружение обладает хорошей теплоемкостью и может быть использовано для дополнительного нагрева помещения, контура с водой и отопления чердака.

Строительство ведется в такой последовательности:

1. Изготавливается раствор из смеси песка и глины в пропорции 3:1.
2. Готовится полнотелый обожженный кирпич красного цвета, проверяется качество камней.

В заключение проводятся тепло- и гидроизоляционные работы после чего выполняется контрольная топка.

Цена на монтаж систем отопления

Компания ВИП-ОТОПЛЕНИЕ предлагает широкий комплекс услуг по обустройству инженерных систем «под ключ» любой сложности по оптимальным расценкам. Если Вы хотите получить профессионально выполненную работу по доступным ценам с гарантией качества – звоните нам по телефону +7 (495) 135‑00‑98!

Компания ВИП-ОТОПЛЕНИЕ предлагает широкий комплекс услуг по обустройству инженерных систем «под ключ» любой сложности по оптимальным расценкам. Если Вы хотите получить профессионально выполненную работу по доступным ценам с гарантией качества – звоните нам по телефону +7 (495) 135‑00‑98!

Стоимость проектирования котельной

Стоимость проектирования инженерных систем

Стоимость монтажа котельного оборудования

Стоимость монтажа отопления

Стоимость монтажа «теплого пола»

Стоимость монтажа системы водоснабжения

Стоимость монтажа системы внутренней канализации

Стоимость монтажа теплотрассы

Стоимость монтажа дымохода

Стоимость пусконаладочных работ

Компания ВИП-ОТОПЛЕНИЕ предлагает широкий спектр услуг по разработке проектов, монтажу и настройке систем отопления и коммуникаций разных типов. У нас Вы можете заказать под ключ полный комплекс услуг: проектирование, установку и введение в эксплуатацию.

Проектирование инженерных систем

Первый и самый важный шаг в создании отопления для частного дома – проектирование. Вы можете как воспользоваться типовым проектом, так и заказать индивидуальный: специалисты «ВИП ОТОПЛЕНИЕ» с удовольствием предоставят Вам эту услугу. Наши сотрудники выполнят:

• замеры Вашего дома, подбор параметров, необходимых для обогрева такой площади и планировки;
• подготовку всей сопроводительной документации, включая пояснительную записку и список материалов и комплектующих, которые будут использоваться в системе отопления;
• подробные планы и схемы, на которые монтажники впоследствии будут ориентироваться при выполнении работ.

Компания работает не только с отоплением: мы также можем провести проектирование канализации, водоснабжения и других инженерных систем, например, теплых полов.

Монтаж инженерных систем

Помимо проектирования мы можем помочь как с частичным, так и с комплексным монтажом системы отопления. Вне зависимости от того, в частном доме Вы живете или в квартире, специалисты компании «ВИП ОТОПЛЕНИЕ» готовы оказать Вам услуги по подключению оборудования и при необходимости предоставить необходимые консультации.

• Мы занимаемся монтажом радиаторов, котлов отопления и прочего оборудования, установка которого требует специализированных знаний.
• Мы можем обеспечить Вам монтаж разных видов инженерных систем: отопления, канализации, дымохода, водоснабжения, теплых полов и т. д.
• Монтаж включает в себя подготовку оборудования, установку, проверку и ввод в эксплуатацию, при этом техника устанавливается в соответствии с актуальными требованиями.

Почему мы

«ВИП ОТОПЛЕНИЕ» – московская компания, обладающая солидным опытом в деле монтажа инженерных систем. У нас работают квалифицированные сотрудники с профильным образованием, которые обеспечивают отличное качество услуг, а использование надежного оборудования делает наши системы еще прочнее. Мы стараемся думать о клиенте и предоставляем ему выгодные условия:

• соответствие документации актуальным нормам, наличие разрешений на проведение определенных видов работ, включая небезопасные;
• заключение договора об оказании услуг и тщательное соблюдение его условий;
• выгодную стоимость монтажа отопления дома;
• гарантию на работы по установке;
• точные сроки и вовремя сданные заказы;
• качественное оборудование для монтажа систем отопления.

На этой странице Вы можете ознакомиться с прайс-листом, где указаны цены на монтаж систем отопления, водоснабжения, канализации и прочих инженерных коммуникаций. За дополнительной информацией обращайтесь к нам.

Дымоход для газового котла — что выбрать

Отопление газовым или дизельным (в нашем случае это не имеет значения) отопительным котлом — одно из самых распространенных сегодня решений. Современные низкотемпературные котлы надежны и экономичны, модели среднего ценового диапазона вполне могут функционировать по 10-15 лет и показывать отличные уровни КПД — выше 90%. Однако, именно этот показатель и является причиной особых требований к дымоходу современного газового котла.

Почему?

Все просто. Чтобы показать большой КПД, котел должен максимально «отобрать» тепло у продуктов сгорания топлива и передать его теплоносителю. Поэтому даже у обычных конвекционных котлов температура отходящих газов не превышает 150-200 градусов. У котлов конденсационного типа данный показатель достигает 50-60 градусов, получая таким образом и тепло разогретых газов и тепло, выделяемое в экзотермическом процессе их конденсации.

В любом случае, на внутренней поверхности дымовой трубы будет образовываться конденсат — охлажденный водяной пар, то есть, просто вода. Уже понятно, что трубы должны быть, как минимум нержавеющие. Однако, помимо водяного пара в продуктах сгорания присутствует обязательно Азот (N) и, очень вероятно, Сера — её наличие обусловлено месторождением, где был добыт тот газ, что притек к Вам по магистральной трубе.
Оксиды азота и серы реагируют с водой, а на выходе этой реакции мы получаем соотвественно азотную и серную кислоты. Что вынуждает использовать в дымоходе материалы, обладающие кислотостойкостью.

Если речь идет о нержавеющей стали, то недорогие марки (ферритные) — AISI 4XX — характерезуются не долгим сроком службы, около 5-7 лет, после этого необходимо менять дымоход. Эти стали довольно часто можно встретить в продаже на строительных рынках. Если продавец не может ответить Вам на вопрос, из какой стали сделана труба, то скорее всего, перед Вами ферритная нержавейка, не обладающая стойкостью к кислотам.
Такую сталь очень просто опознать. Отправляясь на выбор в сомнительное место, прихватите магнит. Если он магнитится к трубе — это ферритная сталь. Если нет — можно рассматривать эти трубы для построения дымохода газового котла.

Одноконтурный дымоход или сэндвич?

Со сталью понятно — нам нужны стали аустенитных марок: AISI 304 и выше. Однако. Есть исключение из этого правила: хорошей кислотостойкостью также обладает ферритная сталь AISI 444. Дымоход из AISI 444 будет превосходным выбором для газового котла.

Теперь рассмотрим варианты труб: одноконтурные или двухконтурные утепленные. Этот выбор, к сожалению, определяется не на основе цены. Одноконтурные дешевле, но использовать их можно лишь в одном варианте: если дымовой канал сделан в стене, не граничащей с улицей. Только в этом случае стенки дымохода прогреются и не будут охлаждаться, провоцируя излишне обильное конденсатообразование.

Во всех остальных случаях нам нужно будет строить дымоход-сэндвич из нержавеющей стали аустенитной марки. Одноконтурными модулями выполняется лишь первые пара метров от теплогенератора до входа в двухконтурный канал. Причем, в случае, если расположение топочной такое, что Вам придется устанавливать внешний дымоход, то в этом варианте показан сэндвич с более толстым слоем теплоизоляции.

Очевидно, что стоимость дымохода для дизельного или газового отопительного котла, выполненного из разных марок сталей, разной толщины металла и слоя теплоизоляции, будет различаться. Оценить примерную разницу в стоимости того или иного варианта Вы можете в сравнительной онлайн-форме на страничке сэндвич трубы для дымохода, выбирая как диаметр внутренней трубы сэндвича, так и все прочие параметры.

Не нержавейкой единой

Современные технологии сегодня предоставляют возможность выбора. Футеровку дымового канала можно проводить с использованием композитных материалов. Одна из самых передовых технологий является технология ФуранФлекс, и она имеет целый ряд достоинств:

• совершенная газоплотность, полное отсутствие стыков,
• абсолютная устойчивость к воздействию кислот,
• малое динамическое сопротивление потоку дымовых газов,
• быстрый монтаж в течение одного дня и 30 лет гарантии.

Помимо этого, еще возможность установки в дымовой канал практически любой формы. Если вентканал имеет искривления или заужения, которые делают невозможным пройти его трубами из нержавеющей стали, то использование композитного дымохода может оказаться единственным решением в данной ситуации, если, конечно, Вы не хотите пойти длинным и дорогостоящим путем перестройки дымового канала.

Итак! Как видите, существует несколько рецептов изготовления дымоходов для газовых котлов, и наша компания готова помочь Вам сделать правильный выбор и провести все этапы этих работ под ключ!

Как выбрать трубы для котлов отопления

Качество системы отопления зависит от множества параметров. Немаловажный параметр – материал, из которого изготовлены трубы для котла. Они напрямую влияют на долговечность, надежность системы, простоту ее монтажа.

Из какого материала лучше приобрести трубы?

Вариантов тут масса. Хотя есть некоторые ограничения, ведь не каждое изделие будет исправно работать при высоких температурах. Наиболее часто используются изделия, выполненные из следующих материалов:

Металлические

Различаются они по типу соединения: пресс и обжимные. Для обеспечения тепла в доме можно применить только первый вариант. Такой тип трубопровода отличается хорошей стойкостью к постоянным перепадам температур. Изделия исключительно качественны, надежны и долговечны. Но есть и минусы. Стоимость такого трубопровода довольно высока. Для монтажа его требуется приобрести специальные ножницы, что также увеличивает затраты. При их установке выполняется лучевая разводка. Данный фактор приводит к расходу большого объема материала.

Полипропиленовые

Данный вариант лишен минусов, характерных для металлических изделий. Полипропиленовые изделия хорошо применять для скрытой проводки. Однако и этот вариант имеет свои минусы. В частности, это довольно высокое линейное расширения. Однако при качественном устройстве компенсатора данный минус сводится к минимуму.

Медные

Оптимальный вариант для обустройства котлов отопления. Изделия отличаются устойчивостью к высоким температурам, долговечностью, надежностью. Они оптимально подходят по всем параметрам: технические характеристики материала, герметичность соединения. Однако стоимость изделий достаточно высока. Монтаж трубопровода из меди сложен и требует покупки специальных инструментов. Лучше доверить установку медных изделий профессионалам.

Выбираем трубы под особенности котла отопления

• Напольный котел с системой естественной циркуляции. Под такой вариант лучше приобретать металлические трубы. Изделия как нельзя лучше впишутся в систему по своим параметрам. Стоимость их достаточно демократична. Как вам известно, металл быстро покрывается коррозией. Однако в данном случае эта проблема не актуальна, ведь вода в системе циркулирует беспрерывно, способствуя испарению кислорода, что обеспечивает исключительную долговечность трубопровода. Он может эксплуатироваться вплоть до полувека, отлично справляясь с возложенными на него функциями. Это еще один важный аргумент в пользу покупки металлических изделий;
• Настенный котел с системой принудительной циркуляции. В этом случае изделия из металла лучше даже не рассматривать как вариант для обустройства отопления. Причин этому несколько: внешний вид труб недостаточно эстетичен, на изделиях быстро проявится коррозия, что затруднит циркуляцию в теплоносителе, установка металлического трубопровода довольно сложна и дорога.

Дополнительные рекомендации

При выборе труб для котлов отопления следует также учитывать следующие параметры:

• Способ прокладки. Трубопровод может быть как внешним, так и внутренним;
• Место, где устанавливается система;
• Уровень давления в системе отопления;
• Предполагаемый средний температурный режим.
• Схема монтажа. Может быть простой, то есть прямой, или сложной, то есть с изгибами.

При выборе труб для котлов отопления важно учитывать степень сложности монтажа изделий из того или иного материала в случае, если вы выполняете установку самостоятельно. Следует помнить, что есть виды трубопроводов, которые крайне проблематично устанавливать своими руками. Если у вас нет соответствующих навыков, в процессе работы возможен перерасход материала, следовательно, увеличение общей стоимости установки. При выборе труб для котлов также не стоит гнаться за слишком дешевыми вариантами. Приобретайте изделия от проверенных брендов. Обязательно осведомитесь у продавца о наличии сертификатов качества на продукцию.
