Установка насоса на отопление в многоквартирном доме

Циркуляционный насос для отопления в квартире

Все про циркуляционный насос для отопления в квартире: преимущества установки прибора для батареи и радиатора, принцип работы, а также как правильно выбрать для многоквартирного дома.

Поиски альтернативных источников тепла обязательно приводят потребителей к рассмотрению возможности установки в квартире циркуляционного насоса.

Это обеспечит равномерную подачу тепла во всей отопительной системе благодаря увеличению скорости циркуляции воды.

В противном случае можно столкнуться с такой проблемой, как горячие радиаторы возле котла и чуть теплые в комнатах.

Циркуляционный насос для отопления в квартире

Любой циркуляционный насос для отопления в квартире состоит из статора, который крепится неподвижно и оснащен обмоткой для прохождения тока, и ротора, встроенного в статор. Именно лопасти ротора обеспечивают движение теплоносителя по трубам и радиаторам.

В зависимости от того, где располагаются лопасти, насосы делятся на 2 типа:

  1. С сухим ротором, у которого лопасти не полностью погружены в воду, что вызывает достаточно много шума при работе, поэтому они в основном используются для промышленных объектов или когда нужно обеспечить давлением многоквартирный дом. В этом случае для такого насоса выделяется отдельное помещение или строится котельная.
  2. Мокрый ротор используется для систем автономного отопления квартир. Его лопасти полностью погружены в воду, что обеспечивает его бесшумную работу.

Современные насосы для отопления в квартире долговечны и надежны. Они необходимы, если отопительные котлы не имеют встроенного циркуляционного насоса, что встречается довольно часто.

Преимущества

Иногда потребители не придают значения такому важному явлению, как регулярная циркуляция теплоносителя под давлением в системе отопления, считая, что установка дополнительного оборудования для этого, это лишь напрасная трата денег.

На самом деле, если установить насос для батареи отопления в квартиру, то можно не только обеспечить равномерное распределение тепла, но и сэкономить до 30% расходы на топливо, например, при использовании газового котла в качестве отопительной системы.

Преимуществами циркуляционных насосов являются:

  • их экологичность;
  • длительный срок службы (до 25 лет);
  • экономичность;
  • систему можно регулировать;
  • встроенная автоматика позволяет обеспечить бесперебойную работу прибору в рамках заданных параметров;
  • они могут работать с разными видами теплоносителей;
  • их можно подключать к любым типам отопительных систем, что делает их универсальными.

Единственным недостатком мокрого циркуляционного насоса является его довольно низкое КПД, но это касается только обогрева очень больших площадей, например, производственных цехов. Для квартиры в многоэтажном доме подобный прибор – это возможность получать качественный обогрев со значительной экономией средств.

Принцип работы

Циркуляционный насос для отопления в многоквартирном доме работает по следующему принципу:

  1. Его ротор с рабочими лопастями полностью погружается в теплоноситель, а электродвигатель при этом надежно защищен специальным герметичным стаканом из металла, который отделяет его от статора.
  2. Забирая теплоноситель с одной стороны, лопасти ротора толкают ее в трубопровод с другой. Образованная при этом центробежная сила обеспечивает движение воды по системе.
  3. Как правило, модели насосов последнего поколения снабжены программным обеспечением, благодаря которому работу насоса можно ставить в режим экономии, не теряя при этом стабильной производительности прибора.

Некоторые производители снабжают свои агрегаты дополнительным источником питания, например, аварийным аккумулятором, который включается, когда в сети нет электричества. Благодаря им насос для радиатора отопления в квартире способен бесперебойно работать в течение двух часов.

Как правильно выбрать?

Чтобы правильно подобрать насос для автономной системы отопления, нужно:

  • учесть необходимый напор в трубах;
  • производительность самого прибора.

Как правило, фирмы указывают данную информацию, фиксируя, какой объем теплоносителя насос способен прокачивать в течение часа.

Так как в большинстве современных моделей есть 3 скорости циркуляции воды:

  • малая;
  • средняя;
  • высокая.

Цифры на инструкции по эксплуатации котла должны соответствовать каждому циклу в определенный отрезок времени.

Насос на отопление в многоквартирном доме должен по своим параметрам соотноситься с котлом, который обеспечивает обогрев системы. Самым важным показателем является его мощность, которой, например, для средней по площади квартиры потребуется 100 Вт на 1м2. Если взять прибор мощностью выше, чем у котла, то пользование им вряд ли станет экономией средств на энергоносителях.

Установка насоса в систему отопления: как установить циркуляционный насос

В системы отопления разных видов устанавливают циркуляционные насосы. Они помогают повысить теплоотдачу и дают возможность точно регулировать температуру в помещении. Установка циркуляционного насоса — задача не сложная, справиться можно своими руками.

Назначение насоса на отопление

Циркуляционный насос с мокрым ротором в разрезе

Раньше насосы циркуляционного типа использовались только в системах централизованного отопления, а для частного домостроения являлось нормой естественное движение теплоносителя, вызванное разницей температур.

Сейчас принудительная циркуляция применяется повсеместно благодаря появлению компактных и недорогих моделей, рассчитанных на обслуживание отопительных сетей небольших домиков и коттеджей.

Циркуляционный насос — это компонент системы отопления. Предназначен для обеспечения принудительного движения теплоносителя по замкнутому контуру (циркуляции), а также рециркуляции. Для расчета производительности насоса, работающего в циркуляционной системе, нужно учитывать только потери на трение в трубопроводе. Высота системы (помещения) не имеет значения, так как жидкость, которая подается насосом в подающий трубопровод отопительной системы, толкает воду также в обратном направлении. Поэтому можно использовать относительно небольшую мощность насоса для обеспечения циркуляции теплоносителя.

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115 °C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Установка циркуляционного насоса в систему отопления и его эксплуатация.

Содержание:

  1. 1. Что мы знаем о циркуляционных насосах?
  2. 2. Этапы установки и запуска повысительного насоса

Что мы знаем о циркуляционных насосах?

Циркуляционные модели насосного оборудования применяются для обеспечения движения разных видов теплоносителя в системах горячего водоснабжения, отопления, кондиционирования и обогрева полов в жилых и производственных помещениях.

Среди циркуляционных насосов выделяют два их основных типа в зависимости от расположения ротора.

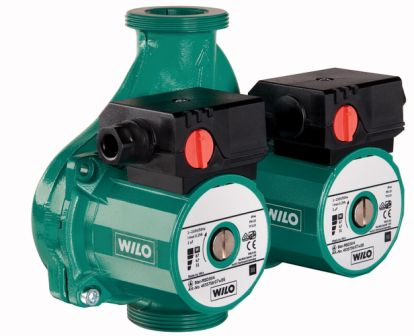

В первом случае ротор агрегата находится непосредственно в перекачиваемом им теплоносителе, который одновременно является и смазочным материалом для всех подвижных частей («мокрый» ротор). Эти насосные устройства был изобретены и внедрены в обиход еще в 50-х годах прошлого столетия. Они отличаются простотой устройства и не требуют технического обслуживания после первичного монтажа. Еще одним положительным моментом их использования является практически отсутствие шума во время работы.

Читать еще:  Ванная комната хрущевка дизайн фото из панелей

Установку такого насоса можно произвести самостоятельно, руководствуясь инструкциями по эксплуатации. Главным, обязательным для выполнения, условием этого является такое размещение корпуса насоса, при котором его ротор будет занимать строго горизонтальное положение относительно поверхности земли. Размещение его вертикально или под углом ведет к скорому выходу из строя.

Побочным явлением неприхотливости в эксплуатации является их низкий КПД (до 40 %). Этот показатель делает данные аппараты предметом для установки в небольших домах, коттеджах, где присутствуют не слишком разветвленная и протяженная отопительная и водопроводная системы.

Кроме использования для отопления, циркуляционные насосы применяются в системах горячего водоснабжения и кондиционирования воздуха помещений. Следует отметить, что такие насосы чувствительны к любому загрязнению теплоносителя, потому требуют установки фильтров очистки на входящей трубе.

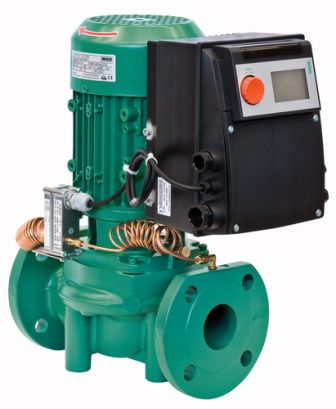

Во втором случае ротор насосного оборудования изолирован от перекачиваемого теплоносителя с помощью сальников и уплотнительных элементов (так называемый «сухой» ротор). Смазкой для всех подвижных частей насоса в этом случае является специальное техническое масло. Эти устройства отличаются высоким КПД (70% и более), потому чаще всего используются в крупных зданиях с длинными отопительными путями и водопроводными трубопроводами для перекачивания больших объемов жидкости. В тоже время они имеют довольно высокий уровень шума при работе.

Выделяют несколько подтипов насосов с «сухим» ротором:

  • Консольные – имеют раздельное расположение непосредственно двигателя агрегата и его рабочей части, с которой он соединен специальной муфты. Обе части устанавливаются на едином ровном фундаментном блоке, исключающем их любое не взаимно параллельное размещение. Такие модели трудны в техническом обслуживании и желательно привлечение для этих целей специалистов.
  • Моноблочные – электромотор и рабочая часть разделены, но собраны под единым корпусом в один блок. Это делает их более простыми в ремонте и техническом обслуживании.
  • Inline – имеют такое же строение как и консольные модели, но с более высокой герметичностью за счет применения в них специальных уплотнительных колец из нержавеющей стали или керамики. Данные кольца обеспечивают полную изоляцию водонесущей части насоса. Сжатие их производится пружинами, потому постепенный аммартизационный износ автоматически компенсируется самоподгоном. Еще одним отличием таких насосов является линейное расположение приносящего и выносящего патрубков, тогда как в двух предыдущих подтипах они имеют циркулярное и радиальное размещение соответственно.

Этапы установки и запуска повысительного насоса

Установку циркуляционного насоса должна предварять тщательная промывка отопительной системы для удаления из нее всех твердых осадочных элементов или полное завершение монтажных работ, если она создавалась заново или подвергалась перепланировке. Насос крепится непосредственно к трубе подающей, либо отводящей. Может монтироваться как в закрытую, так и в открытую систему отопления. До насосного агрегата и после него необходимо смонтировать два запорных крана, что обеспечит его легкое техническое обслуживание.

Запуск любого типа циркуляционного насоса нельзя производить при отсутствии заполнения последнего теплоносителем. В моделях с «мокрым» ротором это приведет к быстротечному перегреву мотора и выходу его из строя, так как вода в них исполняет роль охладительного элемента в виду отсутствия в конструкции вентилятора. Для агрегатов с «сухим» ротором это не так критично, но все же приводит к нарушению герметизации насоса и возникновению течей. Это происходит за счет быстрого износа уплотнительных колец.

Такой дефект не является крайне опасным для самого насосного аппарата и может быть устранен путем замены колец, что может быть выполнено самостоятельно, но все же рекомендуется привлечение для этого специалиста. Средний срок службы уплотнителей 1-2 года, в линейных моделях с кольцевыми торцевыми уплотнительными элементами он достигает 5 лет.

Следующим шагом будет проведение развоздушивания системы, то есть полное удаление воздуха из труб и самого насоса. Это достигается следующим: отопительная система заполняется теплоносителем, посредством открытия в ней специальных клапанов («воздушек»), проводится первичное удаление воздуха. Открываем кран перед насосом и заполняем его водой, затем запускаем и открываем кран на выносящей трубе после агрегата. Даем оборудованию несколько минут работы и отключаем. Затем проводим вторичный спуск воздуха через клапаны. При этом обязательно контролировать давление теплоносителя в системе и при необходимости дозаполнить ее. Этот процесс необходим при использовании моделей с ручной регулировкой, если же присутствует электроника, то все этапы выполняются автоматически самим насосным агрегатом. Он контролирует давление в системе, температуру теплоносителя и скорость его циркуляции.

Есть ряд агрегатов, имеющих несколько скоростей вращения ротора, что позволяет регулировать их производительность и расход электроэнергии. Это может производиться самим пользователем непосредственно, либо согласно заранее заданной программе на электронном блоке управления. Есть модели, дающие возможность контролировать энергопотребление визуально на электронном дисплее в корпусе самого насоса.

Явным признаком завоздушивания системы будет наличие гула при работе насосного аппарата (кавитационный шум) и это должно служить сигналом к продувке системы, иначе возможен быстрый выход насоса из строя.

Перед каждым запуском насоса необходимо тщательным образом проверять его токонесущие части, в виде кабелей и проводов, на предмет повреждения изоляции. В процессе работы корпус насосного агрегата может значительно нагреваться, потому необходимо обеспечить такое подведение электрокабеля, которое бы исключило их непосредственный длительный контакт, приводящий к расплавлению изоляционных материалов и нарушению электроизоляции, что в свою очередь чревато опасными травмами.

Срок службы циркуляционного насоса может достигать 10 лет и более, но это возможно только при условии его правильного подбора и соответствия правилам эксплуатации. При длительном перерыве в использовании агрегата необходима его предварительная промывка от возможных отложений для исключения заклинивания внутренних механизмов, либо начало работы на самой высокой скорости при возможности ее ручного регулирования. Многое современные модели оснащаются автоматическими деблокировочными системами исключающими необходимость подобных процедур.

Тщательный выбор насоса, основанный на правильном расчете необходимых показателей напора и производительности, сделает работу ваших отопительных и водопроводных систем бесперебойной и комфортной. Если Вы не имеете специальных технических знаний в области монтажа насосного оборудования, то лучше доверить этот процесс специалистам.

Каждая модель насоса снабжается индивидуальными правилами эксплуатации, их неукоснительное соблюдение позволит использовать его максимально длительный срок.

Как установить циркуляционный насос в систему отопления

Принцип принудительной циркуляции теплоносителя стал непременным атрибутом современных систем водяного отопления. Тот факт, что нагнетание воды насосом имеет преимущество перед старыми самотечными системами, ни у кого сомнений уже не вызывает. Поэтому в большинстве частных жилищ уже выполнена или в скором времени произойдет установка циркуляционного насоса в систему отопления. Не говоря уже о вновь монтируемых инженерных сетях, где он присутствует еще со стадии проектирования. Рассмотрим, как правильно выполнить работы по монтажу насоса и его подключению.

Где надо ставить насос?

Роль перекачивающего устройства в отопительных системах всем ясна. Но часто возникают вопросы по месту его монтажа. Тут вариантов всего два:

  • на подающем трубопроводе после котла и группы безопасности;
  • на обратной магистрали непосредственно перед котлом.

Количество сторонников монтажа в обратном трубопроводе велико, но мало кто из них может аргументировать свою позицию, как и любители ставить агрегат на подаче. Так вот, на практике место установки абсолютно не играет роли и не оказывает никакого влияния на работу и тепловую мощность системы. Также ошибочны утверждения, что благодаря более низкой температуре в обратке насос прослужит дольше, тянуть легче, чем толкать и прочие высказывания в том же духе.

В частных домах температура в подающей магистрали редко достигает 70 ºС, не говоря уже о расчетных 90 ºС. Исключение – холодные северные регионы, но там подход к вопросам обогрева зданий стоит несколько серьезнее. Сами же циркуляционные агрегаты рассчитаны на высокую температуру воды и заклинивают они по другим причинам, например, из-за низкого качества теплоносителя, содержащего разные примеси. С точки зрения гидравлики монтаж циркуляционного насоса можно осуществлять на любую из двух ветвей, параметры системы от этого не изменятся.

Тогда почему чаще всего агрегат ставят на обратную магистраль? Все достаточно просто. В случае какой-то неисправности и перегрева котла вода в его баке начнет закипать, и пароводяная смесь двинется в систему. Но ведь насос может перекачивать только несжимаемую среду, то есть, жидкость. Когда в него попадет пар, процесс перекачки прекратится, теплоноситель в сети остановится, а котел ожидает взрыв, если не принять меры.

Важно. Большинство современных теплогенераторов хорошо защищены от перегрева, тут беспокоиться не о чем. В этом отношении опасность представляют лишь твердотопливные котлы, поэтому около них надо выполнять монтаж насоса только в обратку.

Рекомендации по монтажу

Перекачивающий агрегат монтируется в сеть с соблюдением определенных правил и требований. С целью ознакомления перечислим все правила установки насосов:

  • агрегат может работать как в вертикальном, так и в горизонтальном положении. При монтаже надо соблюдать направление потока жидкости, указанное на корпусе стрелкой;
  • при установке агрегата необходимо соблюдать его ориентацию в пространстве. Насос надо ставить так, чтобы его ротор находился в горизонтальном положении, а не «головой» вверх или вниз, как показано ниже на рисунке;
  • чтобы насос можно было снять для обслуживания или ремонта, до и после него ставится запорная арматура;
  • агрегат устанавливается на байпасной линии, а на прямой ставится кран, тогда в случае его отключения система сможет продолжить работу без принудительной циркуляции;
  • если производится установка циркуляционного насоса в открытую систему отопления, то сетчатый фильтр (грязевик) лучше поставить на байпасе, перед насосом, но после крана. В напорных сетях грязевик должен быть установлен перед байпасом, а при обвязке твердотопливного котла – перед трехходовым клапаном.

Совет. Агрегат не рекомендуется также ставить горизонтально клеммной коробкой вниз. Если не получается иначе, то нужно отвернуть 4 винта крепления корпуса, повернуть его на 180º вместе с коробкой и закрутить винты на место.

Есть один тонкий момент. В схеме, где принудительная циркуляция теплоносителя была задумана изначально, ставить байпас часто не имеет смысла. Ведь без насоса вода по трубам все равно не потечет, поскольку не те уклоны, диаметры и так далее. Поэтому смело можно встраивать агрегат в обратный трубопровод между расширительным баком и котлом, что и демонстрирует представленная на рисунке схема установки циркуляционного насоса в систему отопления:

Байпасную линию для насоса надо монтировать только в системах, ранее сделанных как самотечные. Ниже на рисунке показана соответствующая этому случаю схема монтажа:

Совет. Иногда вместо шарового крана на прямой линии гравитационной системы устанавливают обратный клапан лепесткового типа. Пока функционирует насос, он своим давлением подпирает лепесток клапана и прямая линия закрыта. Но как только отключат электричество, перекачивающий агрегат останавливается, давление падает и клапан на прямой линии открывается. Таким образом, система переходит в режим естественной циркуляции автоматически.

Порядок выполнения работ

Чтобы установить и подключить насос своими руками, нужно соблюдать следующий порядок производства работ:

  • если котел работает, то надо его остановить и дать время теплоносителю остыть;
  • опорожнить систему либо котловой контур, если предусмотрена такая возможность. Когда обвязка теплогенератора выполнена правильно, сливать из него воду не придется, достаточно отсечь его от системы с помощью соответствующей арматуры;
  • если система – самотечная, то байпасный узел с насосом и кранами можно собрать заранее;
  • выполнить врезку узла либо только насоса в подающий или обратный трубопровод, придерживаясь правил, изложенных выше;
  • произвести электрическое подключение циркуляционного насоса.

Совет. Мы не будем изобретать велосипед и предлагать здесь схему электрических соединений. Таковая имеется в инструкции по эксплуатации любого агрегата, даже китайского производства.

Дальнейшие действия заключаются в заполнении системы водой и стравливании из нее воздуха с помощью кранов Маевского и клапанов. Далее, не помешает произвести осмотр места монтажа с целью обнаружения протечек. Если их нет, то можно смело запускать циркуляционный насос в работу. Не забудьте открыть краны, отсекающие агрегат и перекрыть прямую линию, если он установлен на байпасе.

Читать еще:  Ванная комната хрущевка малогабаритная дизайн фото

Заключение

С первого взгляда можно подумать, что правильно установить циркуляционный насос не представляет особого труда. Это и на самом деле так, если имеется опыт монтажных работ. Когда такого опыта нет, советуем хорошо изучить документацию, прилагаемую к изделию производителем.

Установка циркуляционного насоса своими руками: инструкция, подключение, фото работ

Вступление

Для автономного отопления загородного дома с естественной циркуляцией, характерна общая проблема. Неравномерное движение теплоносителя по системе приводит к неравномерному прогреванию приборов отопления, особенно если система отопления достаточно протяженная. Решает задачу неравномерного движения теплоносителя тепловые насосы отопления, превращая отопление, в систему отопления принудительной циркуляции.

Зачем ставить циркуляционный насос

Если вы столкнулись с проблемами неравномерного прогрева системы отопления по дому, решить её можно двумя способами:

  1. Заменить все трубы отопления, установив трубы большего диаметра;
  2. Или установить циркуляционный насос в систему.

Очевидно, что установка циркуляционного насоса значительно дешевле и практичнее, замены труб. Врезав циркуляционный насос в систему можно решить несколько задач:

  • Прогрев отопительных приборов будет более равномерный;
  • Контур системы отопления значительно расшириться;
  • Насос устранит проблему воздушных пробок.

С насосом будет проще принимать душ и одновременно пользоваться другими сантехническими устройствами дома. Кстати, вы всегда можете купить дешевые дешевые душевые кабины Москва полна сюрпризов и интернет-магазин «ТМ Титан» один из них.

Стоит обратить внимание, что для установки циркуляционного насоса, в уже готовую систему отопления не придется делать сложных монтажных работ. Используется технология врезки.

Выбор (расчет) циркуляционного насоса

Для выбора циркуляционного насоса, необходимо сделать его расчет мощности. Если у вас сложная система отопления, расчет насоса лучше доверить специалисту. В простой системе отопления, мощность требуемого насоса рассчитывается по формуле:

Расчет позволит выбрать насос по параметру: максимальная производительность по воде или пропускная способность.

Обращаю внимание

Обратите внимание, что для работы циркуляционного насоса необходима доступность электричества. Электрическая мощность не указывается на маркировке насоса, но составляет 100-250 Вт, что позволяет подключить их к любой группе силовых розеток дома. Однако, для защиты от поражения электротоком, линию питания насоса нужно защитить УЗО на 30 mA.

Важно! При работе циркуляционные насосы издают достаточно сильный звук «жужжания». Этот параметр может быть указан в описаниях насоса и на него нужно обращать внимание, чем он меньше, тем лучше.

Установка циркуляционного насоса в систему отопления

Материал для работ

Из материалов понадобится:

  • Сам насос;
  • Соединительные фитинги для врезки насоса;
  • Обратный клапан или вентиль байпас;
  • Два запорных вентиля (шаровых крана) для установки с двух сторон насоса;
  • Фильтр грубой очистки;
  • Муфта соединительная с контргайкой;
  • Подмотка и паста сантехническая.

Инструмент для работ

Для работ приготовьте следующий инструмент:

  • Разводной и гаечные ключи нужного размера;
  • Сварка.

Выбор места установки насоса

Современный циркуляционный насос «мокрого» типа, можно устанавливать, как в обратную, так и в прямую ветку отопления. Традиционно, циркуляционный насос ставится в «обратку» перед котлом, чтобы:

  • Уменьшить износ и увеличить срок эксплуатации ротора насоса;
  • Избежать закипания котла из-за вытягивания воздуха из котла насосом;
  • Повреждения насоса из-за возможного закипания котла, особенно твердотопливного.

Схема насоса в прямом трубопроводе и Схема насоса в обратном трубопроводе

Инструкция подключить циркуляционный насос

Примечание: Есть два варианта врезки насоса: с установкой перекрывающего вентиля или установкой шарового клапана на основную линию врезки.

  • При установке насоса в действующую теплосеть, предварительно слейте весь теплоноситель;
  • Если необходимо, проведите чистку труб отопления;

  • На участке установки насоса, монтируется байпас. Диаметр трубы байпаса нужно сделать меньше диаметра основной трубы;

  • Перед насосом ставим фильтр грязной очистки. На фильтре есть стрелка движения воды. Он остановит шлам системы;

  • Вал насоса должен быть установлен горизонтально. На корпусе насоса показана стрелка движения теплоносителя;
  • Запорные вентили (шаровые краны) ставятся до и после насоса. Они играют техническую роль на случай ремонта.;
  • Запорный вентиль или шаровой клапан ставится на основной трубе теплоносителя;

  • При сборке придерживаемся схемы;

  • После окончания установки насоса, система заполняется теплоносителем. Далее, открывается винт насоса для стравливания воздуха (вода появится в отверстии винта).

Важно! Установка циркуляционного насоса завершена. Если система отопления короче 80 метров, то достаточно одного циркуляционного насоса.

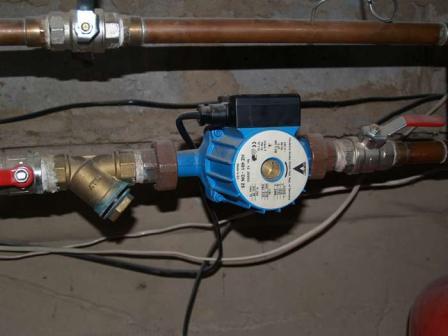

Фото вертикальной установки циркуляционного насоса с шаровым клапаном

Фото вертикальной установки насоса с тремя вентилями

Электрическое подключение насоса

Ввиду того, что через насос протекает вода, электрическая цепь питания насоса должна защищаться УЗО (устройством защитного отключения) с током отсечки 30 mA. Подсоединять насос к питанию можно:

  • Через розетку с заземляющим контактом и степенью защиты IP44;
  • Напрямую, без розеток, кабелем, входящим в комплект насоса или кабелем ПВС 3×1,5 мм.

Можно ли ставить насос на воду в квартире, мощность, правила подключения, проблемы с соседями

Высокие новостройки радуют глаз, а квартира на верхнем этаже престижно выделяется среди других прекрасным обзором окружающих ландшафтов. Наверху чище воздух, меньше уличной пыли и шума. Все прекрасно, только напор воды на верхние этажи слабый, а в часы пик краны сухие. В таком случае выручит насос повышения давления, который поднимет воду на верхний этаж с достаточным напором для принятия душа или работы газовой колонки. Что об этом прописано в законе – можно ли поставить насос на воду в квартире легально?

Что из себя представляет повышающий давление насос

Небольшой циркуляционный агрегат низкой мощности до 50 Вт и компактного размера легко станет на вертикальный стояк или в горизонтальное положение. Смонтированный по всем правилам, он добавит напора в струю. Постоянное обслуживание и ремонт не причинит неудобств, в виде шума в системе.

Установка повышающего давление насоса

Установку насоса на водопровод лучше производить не на общий стояк, а на вывод в квартиру. Тогда небольшой шум останется в пределах санузла и не доставит неприятностей соседям. Насос повышения давления воды устанавливается без разрешения коммунальных служб или надзорных органов сертифицированным сантехником.

Детали установки насоса на водопровод:

  • Перекрыть кран на стояке в подвале или входе в квартиру.
  • Смонтировать запирающие краны на входе и выходе.
  • Установить сетчатый фильтр, предотвращающий попадание окалины, ржавчины или других посторонних включений.
  • Обеспечить безопасное подключение электропитания, кабель проложить в специально предназначенном коробе, учитывая правила техники безопасности.
  • Оснастить прибор автоматом отключения. Открывающийся кран запускает механизм, а закрытый приводит к остановке
  • Проверить работу на шум и напор. Небольшое тарахтение устраняется очисткой ротора.

Давление в общей системе по закону жилищно-коммунального водоснабжения на выходе к потребителю равно 0,3-0,45 Мпа. Не следует превышать данный показатель, установкой более мощного оборудования, иначе в других квартирах возникнут перебои с подачей. Тогда начнутся настоящие проблемы.
Важно! Шумная работа повысительного оборудования в квартире недопустима. Агрегат должен работать тихо, не доставляя неудобств рядом проживающим людям.

Юридический аспект слабого водоснабжения

В новых домах не сразу регулируется достаточная подача воды. Иногда напор усиливают установкой общей насосной станцией на стояк или весь дом. Тогда каждому жильцу достается мощная струя. Такое оборудование считается дорогостоящим и ставится только в новых высотках. Иногда члены правления дома сами организуют сбор средств на установку станции. Но чаще владельцы квартир на верхних этажах остаются один на один со своей проблемой.

Установка насоса на отопление в многоквартирном доме

В отличие от частных домов, где водоснабжение, газоснабжение, отопление зависит от предприимчивости владельца, многоквартирные дома находятся на «полном гособеспечении». Подключение к центральным сетям освобождает жильцов от разработки индивидуального проекта, закупки соответствующего оборудования, проведения масштабных работ. Однако коммунальные службы не всегда справляются со своими обязанностями, и хозяевам квартир приходится им «помогать». Например, устанавливать насосы — для увеличения давления в трубах.

Виды насосов для квартир

Насосы для квартир можно разделить на две большие группы — для водоснабжения и отопления.

Насосы для водоснабжения повышают давление в водопроводных трубах и усиливают напор. Приборы для отопления увеличивают скорость циркуляции теплоносителя, что обеспечивает равномерное распределение тепла по всей системе в отдельно взятой квартире.

Конечно, насос нужен для комфортной жизни. Но его установка — не блажь, а вынужденная мера. В каких случаях необходимо это оборудование?

• Если напор воды не позволяет набрать ванну
• Принять душ или помыть посуду можно только глубокой ночью, когда все соседи спят и не включают воду
• Давления в трубах не хватает для работы стиральной, посудомоечной машины, газовой колонки или котла
• Если до квартир на верхних этажах вода не доходит вовсе
• Когда стояки горячие, а радиаторы отопления чуть теплые

Разберем подробнее каждый вид насосов для квартир

Насос для повышения давления

Знаете ли вы, какие нормы давления воды приняты для многоквартирного дома?

Согласно СНиП 2.04.2-84 и СНиП 2.04.02-85, по которым проектируются системы водоснабжения, действуют следующие нормы:
• от 0,3 до 6 атмосфер — холодная вода
• от 0,3 до 4,5 атмосферы — горячая вода

Это крайние значения, выход за которые, при измерении и фиксации манометром, является поводом для жалоб в управляющую компанию и перерасчета платежей за коммунальные услуги.

Идем дальше. По тем же нормативным актам, для санитарной и бытовой техники считается достаточным давление:
• 0,2 атмосферы — умывальник и смеситель
• 0,3 атмосферы — ванна и смеситель
• 0,3 атмосферы — душевая кабины
• 0,2 атмосферы — унитаз со сливом
• 0,3 атмосферы — биде
• 4 атмосферы — джакузи и гидромассажное оборудование

2 атмосферы — стиральная машина
• 1,5 атмосферы — посудомоечная машина
• от 1,5 до 2,5 атмосферы — отопительный котел

На практике, особенно в домах старого фонда, хрущевках, «панельках», фиксируется снижение давления до 1,5-1 атмосферы. И это не первые этажи. Жители 5 этажей и выше в «часы-пик» — по утрам и поздним вечером — вообще остаются без воды или же вынуждены довольствоваться тонкой струйкой из крана. Чего для полноценной жизни недостаточно.

Насос для повышения давления воды призван решить эти проблемы. Представляет он собой компактный небольшой аппарат, который врезается в трубу водоснабжения и работает по нагнетательному принципу. В среднем такой насос способен повысить давление на 1,5-2 атмосферы. Все зависит от мощности выбранной модели и потребности семьи.

Потребность в давлении рассчитывается исходя из количества членов семьи, установленных в квартире кранов, а также сантехнического и бытового оборудования.

Различаются насосы по нескольким параметрам:

Тип управления — ручной и автоматический

Ручной насос контролируется владельцем. Стоит дешевле, но в эксплуатации спорен. Зависим от того, когда его включили и выключили, и работать он будет даже если не используется в данный момент по назначению. Так, в процессе стирки, машина забирает воду периодически, а насос будет потреблять электроэнергию весь цикл — час, два и больше.

Автоматический насос оснащен датчиками и включается только, когда открывается кран и поступает вода. Не требует контроля, экономичен. Оснащен защитой от «сухого хода», автоматически выключается, если в системе нет воды или произошла авария.

По способу охлаждения — «сухой» и «мокрый»

Читать еще:  Ванная с крашеными стенами

«Мокрое» — это охлаждение насоса самой же протекающей жидкостью. «Сухое» — охлаждение с помощью встроенного вентилятора. Первая разновидность компактнее и функционирует практически бесшумно. Вторая конструктивно больше, но отличается высокой надежностью и производительностью.

Кроме того, насосы различаются по мощности, допустимой температуре, сечению труб. При выборе оборудования именно на эти технические характеристики обращают внимание в первую очередь.

При установке насоса для повышения давления воды принципиальны несколько моментов:
• На входе в насос рекомендуется установить фильтр — так вы продлите срок эксплуатации оборудования
• Обязательна качественная герметизация мест соединения насоса с трубопроводом
• Для установки выберите сухое, отапливаемое помещение со свободным доступом (особенно для моделей с ручным управлением)
• Запорный кран на трубе перенесите до места установки насоса

Если ситуация критична не только с напором, но и в целом с наличием воды на верхних этажах, простой насос уже не поможет. Речь пойдет о целой насосной станции, в конструкции которой предусмотрен гидроаккумулятор. Благодаря высокой мощности, насосная станция способна поднять воду с нижних ярусов дома на верхние этажи и обеспечить достаточное давление и для гигиенических процедур, и для работы сразу нескольких бытовых приборов.

Центробежная насосная станция перекачивает воду из системы водоснабжения сначала в накопительный бак, а оттуда с силой выталкивает в места выхода. Когда бак заполнен, насос отключается, а затем включается снова при опустошении. В зависимости от объема бака воду можно использовать определенное время, не задействуя ресурсы системы. Соответственно, чем объем больше, тем реже придется включать станцию, и тем меньше электроэнергии она будет потреблять.

Сложность в установке насосной станции кроется в размерах. Это оборудование не достаточно врезать в трубу, тут технология сложнее. Для размещения станции понадобится соответствующее параметрам помещение. Да, шум «вкачиваемой» воды понравится не всем. Однако выбор между небольшим дискомфортом и полноценным водоснабжением очевиден.

Циркуляционный насос для отопления

Предназначен для установки в квартирах на верхних этажах и в домах старой постройки, где из-за плохой циркуляции радиаторы остаются холодным.

Насос для отопления:
• Увеличивает скорость прогрева труб
• Обеспечивает равномерный прогрев даже на больших площадях
• Исключает образование в трубах воздушных пробок
• Стабилизирует давление и защищает внутриквартирную систему от гидравлического удара

Современные насосы, снабженные автоматикой и панелью управлению, можно устанавливать практически в любом удобном месте системы. Главное, чтобы это место находилось в постоянной доступности для корректировки параметров работы насоса, проверки герметизации соединения и регулярного осмотра. Специалисты рекомендуют врезать насос в байпас. В дальнейшем, если оборудование придется снять или поменять, демонтаж не скажется на функционировании системы отопления.

Нюансы установки насосов в квартирах и юридический аспект

Прежде чем приобрести и поставить насос, необходимо выявить истинную причину слабого напора и холодных батарей. А ведь ей может оказаться банальный засор, устранить который в силах владельцу квартиры самостоятельно. Если же прочистка труб ни к чему не привела, следующий этап — проверка состояния сетей у соседей. Аналогичная ситуация в соседском помещении — повод обратиться в управляющую компанию с жалобой. УК обязана прийти с проверкой, сделать замеры и зафиксировать показатели манометра. Далее следует добиться проверки состояния общедомовых коммуникаций и проведения профилактических или ремонтных работ.

На деле это занимает не один месяц, а в самых тяжелых случаях — не один год. Вам будут рассказывать об изношенных сетях и ссылаться на грядущий капитальный ремонт. А ведь вода нужна здесь и сейчас, а не через 5 лет.

Если нет резона ждать милости от коммунальщиков, вот вам 2 варианта выхода из тупика:

Первый. Провести собрание жильцов и общими силами установить один мощный насос на общедомовой системе. Тогда все останутся довольны.

Второй. Установить насос или насосную станцию только в своей квартире. Чтобы все было по закону, и сосед в будущем не обвинил вас в отсутствии воды и всех смертных грехах, согласуйте установку насосного оборудования с ресурсоснабжающей организацией — Водоканалом и УК. Для проведения монтажных работ пригласите местных слесарей или инженеров и подпишите официальный акт.

Установка насоса — как процесс переустройства, изменения инженерных коммуникаций — должна быть проведена по всем правилам. Ну или на свой страх и риск, если готовы нести ответственность за возможные последствия.

Если Вы собираетесь устанавливать насос в ближайшее время, то Вам просто необходимы качественные уплотнительные материалы. Напрямую от производителя Вы можете их купить на нашем сайте.

Подача или обратка — где установить циркуляционный насос в систему отопления?

Циркуляционный насос улучшает работу систем отопления.

Наличие такого прибора в контуре предоставит возможность регулировать температуру в помещениях, повысит теплоотдачу.

Большинство приборов устроены достаточно просто, что позволяет домовладельцам устанавливать их своими руками.

Функционал циркуляционного насоса в системе отопления

Назначение состоит в ускорении и регулировании движения потока теплоносителя в контуре:

  • в системах с принудительной циркуляцией (особенно если подача идёт на два и более этажа);
  • в системах, рассчитанных на естественную циркуляцию, он значительно повышает эффективность обогрева.

Фото 1. Циркуляционный насос модели UPS 32-100 с мокрым ротором, производитель — «Grundfos», Дания.

В частных домах обычно устанавливают устройство с мокрым ротором:

  • бесшумные;
  • не требующие техобслуживания;
  • с экономичным энергопотреблением.

Для контуров с большой протяжённостью и систем, обслуживающих многоэтажные дома, покупают устройства с сухим ротором, мощные, с высоким КПД.

Таким приборам требуется регулярный осмотр и текущий ремонт. Их приходится устанавливать в особых помещениях или там, где их шум не будет мешать.

Что учитывают при выборе правильного расположения

При установке прибора в контур учитывается:

  • верная ориентация (указывается в инструкции, горизонтально или вертикально);
  • правильная обвязка (правильно подобранный комплект дополнительных устройств);
  • если присутствует две и более веток, то оптимальным вариантом является установка отдельного насоса на каждую (в этом случае удаётся сразу достигать равной температуры в помещениях по каждой ветке и экономнее расходовать топливо).

Где лучше установить: подача или обратка

Профессионалы рекомендуют ставить насос перед первым ответвлением контура. Прибор рассчитан на температуру перекачиваемой жидкости до 115°С, поэтому выбор трубы подачи или обратки не принципиален.

Это значимо при установке в систему с паровым котлом, так как на выходе теплоноситель имеет температуру выше 100°С, что неприемлемо. На трубе обратной подачи температура устанавливается в пределах нормы.

Обратка единственный вариант для котлов на твёрдом топливе за исключением систем с автоматизированным контролем.

Важно! Котлы без автоматики часто перегревают теплоноситель до кипения, поэтому в насос, установленный в подачу, попадает пар. Это приводит к почти полной остановке движения жидкости по контуру и аварийной ситуации, даже взрыву.

Насос на обратке также может оказаться наполненным паром, но в этом случае увеличивается время срабатывания предохранительного клапана, что позволяет решить проблему и избежать несчастья.

Куда ставить насос: схемы

Для различных систем разработаны стандартные схемы подключения циркуляционного прибора. Учитываются такие важные моменты:

    Лёгкость в обслуживании (удобный подход к нему).

Как должен стоять насос: процесс установки

    закреплять следует накидными гайками;

Установка подразумевает последовательное размещение необходимых компонентов, без которых насос выйдет из строя.

Запорная арматура (ставится с двух сторон, при необходимости отрезок с насосом выключается из системы).

Предусматривается отдельная ветка для насоса (байпас), это позволит пользоваться естественной циркуляцией.

  • фильтр грубой очистки (ставится перед насосом);
  • обратный клапан (нужен в системах с расширительным баком или при установке двух насосов);
  • воздушный клапан для удаления воздуха из труб (в некоторых моделях он встроен изначально, тогда в цепочке он не нужен).

Одного насоса достаточно для системы с одним котлом, дополнительные устройства ставятся если:

  • два и более котла;
  • сложные разветвления контура;
  • установлена буферная ёмкость;
  • при большой протяжённости контура (нескольких этажей);
  • при системе «тёплый пол»;
  • есть два и более котла с разными типами топлива;
  • установлен теплоаккумулятор (дополнительная ёмкость, в которой жидкость охлаждается и подаётся в систему при необходимости);
  • устройства для перекачивания устанавливаются на байпасе, что позволит пользоваться естественной циркуляцией.

Внимание! Для насоса прокладывается отдельный кабель с автоматом. Не рекомендуется просто включать его в обычную розетку. Для безопасности должно быть заземление и автомат, срабатывающий при скачках напряжения.

Полезное видео

Ознакомьтесь с видео, в котором рассказываются различные схемы установки циркуляционного насоса.

Можно ли поставить самостоятельно

Не следует забывать, что при несоблюдении правил установки в лучшем случае придётся обходиться без отопления, в худшем — может произойти авария.

Поэтому рекомендации производителя, требования по безопасному подключению к сети и правила установки устройства должны быть соблюдены.

Когда нужен дополнительный насос в отоплении

Дополнительный насос в отоплении: зачем и когда он нужен?

Установка циркуляционного насоса является обязательной в том случае, если в доме есть теплые полы и система отопления закрытого типа. Но даже в таких случаях, одного насоса может не хватить, особенно если речь идет про двухэтажные особняки.

В каких случаях рекомендуется устанавливать дополнительные насосы в системе отопления? Получится ли повысить эффективность работы отопительной системы, если установить ещё один насос?

В каких случаях необходима установка дополнительного насоса

Монтаж второго циркуляционного насоса в отопительной системе необходим в том случае, когда:

  1. В систему отопления был добавлен второй контур, длина которого более 80 м;
  2. В том случае, если радиаторы или теплый пол не прогреваются равномерно, а развоздушивание или увеличение скорости основного насоса никаких результатов не приносят.

Установку дополнительного насоса в систему отопления рекомендуется осуществлять через анулоид (гидравлический разделить, гидрострелка). В таком случае, каждый контур отопительной системы можно подключить отдельно, в результате чего, давление теплоносителя можно выровнять или отрегулировать в зависимости от длины контуров.

Конструкция гидравлического разделителя достаточно проста, и чем-то напоминает обычный коллектор, на котором также есть патрубки и штуцера под развоздушиватели. Однако, диаметр гидравлического разделителя больше, а его основной задачей, является разделение отопительных и котловых контуров.

Также, монтаж нескольких насосов в системе отопления и гидроразделителя актуален в том случае, если в доме установлен пиролизный котел длительного горения. И дополнительные насосы, и гидрострелка, позволяют повысить эффективность отопительной системы в данном случае.

Где лучше ставить циркуляционный насос

В системе отопления автономного типа, принято устанавливать насосы для циркуляции теплоносителя с мокрым ротором. Такое оборудование работает без обслуживания долгое время, а в качестве основной смазки и охлаждающего вещества для постоянно вращающегося ротора, выступает теплоноситель.

При этом, осуществляя монтаж циркуляционного насоса в системе отопления, обязательно следует учитывать определенные правила:

  1. Рекомендуется, чтобы вал циркуляционного насоса располагался горизонтально по отношению к полу в котельной;
  2. Обязательно стрелка циркуляционного насоса должна смотреть в ту же сторону, что и стрелка на гидроразделителе;
  3. Борно циркуляционного насоса, чтобы предотвратить в него попадание воды, рекомендуется располагать сверху устройства.

Кроме того, существует негласное мнение специалистов, которые рекомендуют осуществлять установку циркуляционных насосов на обратном трубопроводе системы отопления. В первую очередь связано это с тем, что на «обратке» несколько меньшая температуры теплоносителя, который нагрев приборы отопления возвращается назад уже остывшим.

Следует знать, что нельзя осуществлять монтаж циркуляционного насоса между радиаторами отопления. Насос следует устанавливать, между котлом и отопительными приборами таким образом, чтобы максимально упростить его обслуживание в процессе эксплуатации.

Если установка насоса осуществляется в однотрубной системе отопления, то рекомендуется использовать байпас, который позволит отсоединить циркуляционный насос в случае его обслуживания или поломки.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
