Установка водяного насоса на отопление

Как установить циркуляционный насос

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

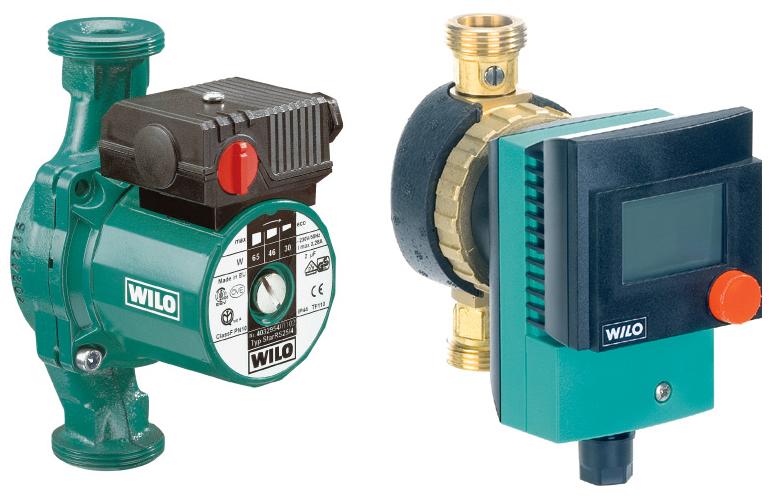

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

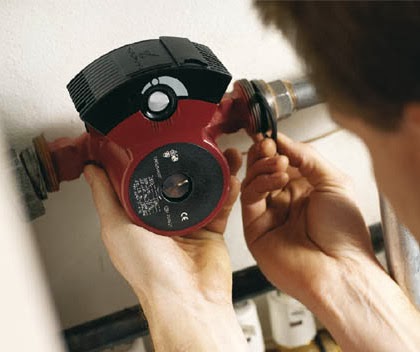

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

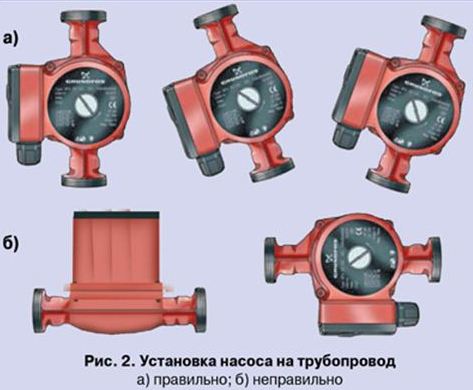

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Установка насоса в систему отопления: как установить циркуляционный насос

В системы отопления разных видов устанавливают циркуляционные насосы. Они помогают повысить теплоотдачу и дают возможность точно регулировать температуру в помещении. Установка циркуляционного насоса — задача не сложная, справиться можно своими руками.

Назначение насоса на отопление

Циркуляционный насос с мокрым ротором в разрезе

Раньше насосы циркуляционного типа использовались только в системах централизованного отопления, а для частного домостроения являлось нормой естественное движение теплоносителя, вызванное разницей температур.

Сейчас принудительная циркуляция применяется повсеместно благодаря появлению компактных и недорогих моделей, рассчитанных на обслуживание отопительных сетей небольших домиков и коттеджей.

Циркуляционный насос — это компонент системы отопления. Предназначен для обеспечения принудительного движения теплоносителя по замкнутому контуру (циркуляции), а также рециркуляции. Для расчета производительности насоса, работающего в циркуляционной системе, нужно учитывать только потери на трение в трубопроводе. Высота системы (помещения) не имеет значения, так как жидкость, которая подается насосом в подающий трубопровод отопительной системы, толкает воду также в обратном направлении. Поэтому можно использовать относительно небольшую мощность насоса для обеспечения циркуляции теплоносителя.

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115 °C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Читать еще:  Обои в маленьком туалете

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Если что-то пойдет не так, пострадает вся конструкция! Установка насоса в систему отопления частного дома

Циркуляционный насос служит для принудительного тока жидкости по обвязке.

В некоторых случаях он также регулирует температуру. Большинство отопительных систем требуют установки циркуляционных насосов.

Где поставить устройство на системе отопления

Неважно, на каком трубопроводе, поскольку прибор держит высокий нагрев жидкости. То же касается гидравлики.

Выполняйте монтаж на участке возле котла, до ответвлений системы. Обычно выбирают обратку, поскольку в подобном случае риски минимальны.

Если отопления разделено на два контура (левый и правый или по этажам), лучше установить по насосу на каждый. Это расширит возможности и позволит контролировать отдельный участок здания, что приводит к экономии ресурсов.

Как правильно установить насос своими руками в частном доме

Один из важнейших моментов — направление ротора. Если установка вертикальная, систему почти наверняка придётся переделывать. А также учитывают ток жидкости по трубам. Для этого на устройстве есть стрелка.

Принцип монтажа не имеет значения. Изучите инструкцию на возможность использования в определённых схемах. При выборе учитывают падение мощности при установке насоса не горизонтально.

Правильная схема установки

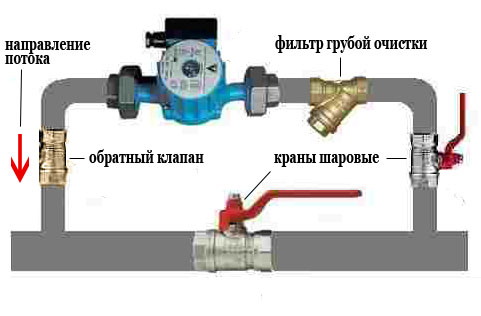

Часто используется установка насоса на байпас. Он позволяет системе работать при отключении электроэнергии. Это также касается возникновения неисправностей с циркулятором, разрешая замену деталей без слива воды.

Фото 1. Схема отопительной системы. Цифрой девять указано место установки циркуляционного насоса.

Для установки потребуются:

  • насос;
  • накидные гайки или фланцевые соединения (входят в комплект);
  • фильтр;
  • отсекающие краны;
  • байпас и вентиль для него.

Для установки потребуется некоторое пространство. В зависимости от особенностей здания, может понадобиться разработка проекта.

При создании обвязки с принудительной циркуляцией воды рекомендуется монтировать специальный участок трубы, разработанный для насоса. Они нечасто встречаются, но значительно облегчают работу. По той же причине следует искать собранное устройство. В противном случае придётся пригласить специалиста или заняться процессом самостоятельно. Принцип сборки зависит от креплений и материала. Последний делит приборы на два вида: металлические, требующие сложной сварки, и пластиковые.

Монтаж редко занимает больше часа. Это не касается стальных труб, которым требуется создание сложных соединений. При установке не ошибитесь с расчётами длин. Работы заключаются в следующем:

  1. Подготовка: подбор комплектующих и их покупка.
  2. Выбор инструментов: понадобятся ключи, герметик, возможно, сварочный аппарат.
  3. Сначала на паклю запаковывают три узла: два для насоса и один для крана. Первые отличаются присутствием фильтра. Последний ставят в нижней части, объединяя патрубок и сгон. Его прикладывают, намечая место монтажа. И также продумывают точки стыка.
  4. Затем собирают петлю, не полностью закручивая гайки. На этом этапе проводят замеры, определяя характеристики узла.
  5. Обрезанные части трубопровода размещают по общей оси на произвольных упорах. Петлю затягивают, затем конструкцию сваривают. Перед следующим шагом рекомендуется снять насос, чтобы не повредить.
  6. Скрепляют низ, состыковывая сгон. Запаковав последний, насос возвращают на место. Ротор выравнивают по горизонтальной оси. Гайки затягивают, фиксируя положение конструкции. Стыки промазывают герметиком и переходят к электрической части процесса, если она требуется.

Окончив монтаж, нельзя сразу делать проверку. Сначала обвязку заполняют теплоносителем. Чтобы в это время в петле не собрался воздух, откройте кран. Этот шаг необязателен, если есть газоотвод. Когда из отверстия потечёт вода, его перекрывают. Полностью заполнив трубы, делают повторную процедуру. Затем всё вновь обтягивают, смазывают герметиком и приступают к эксплуатации.

Необходимость фильтрации воды

Перед насосом часто размещают грязевик, цель которого — не пропустить твёрдые частицы, скопившиеся в теплоносителе. Достаточно использовать стандартное устройство грубой очистки, поскольку трубы имеют небольшой диаметр.

Фото 2. Схема установки насоса в отопительную систему. Стрелкой указано место, где находится фильтр-грязевик.

Бочонок для сбора ставят по направлению вниз, что предотвратит возможные сбои в работе.

Внимание! На фильтре указано направление тока воды. Если его не соблюдать, придётся чаще менять деталь.

Расположение насоса в отопительном контуре с котлом

Зависит от проекта. Разработку следует поручить специалистам, чтобы предотвратить возможные неисправности. Обычно его ставят в нижней части трубопровода, возле котла. Для устойчивой работы соблюдайте единственное правило: монтируйте прибор до или после всех ответвлений.

Назначение байпаса

Устройство представляет собой запорную арматуру, которая служит повышению гидравлического сопротивления. Это позволяет системе работать при отсутствии электрического питания. Открытый вентиль имеет пропускную способность как у трубопровода, благодаря чему не падает КПД.

Фото 3. Байпас, на котором установлено насосное устройство. На конструкции находится несколько вентилей.

Принцип электрического подключения

Циркуляционные насосы работают от сети 220 вольт. Используют обычное подключение, но рекомендуется выделенная линия. Понадобится 3 провода, вилка и розетка на три контакта. Питание также может быть организовано через клеммы напрямую. Последние ставятся под крышку к соответствующим буквам, а провода разделяются по цветам. N — ноль, полностью или частично голубой. Заземление имеет особенный значок, зелёный, иногда в сочетании с жёлтым. L — фаза, практически любого окраса (кроме названных выше).

Создав связь, монтажную коробку закрывают и затягивают винтом. В зависимости от производителя, иногда требуется обработка герметиком. Кабеля должно хватать до разъёмов питания.

От состояния насоса зависит работа всей системы, поэтому рекомендуется сделать резервную подачу электричества. Обычно размещают стабилизатор на аккумуляторах. Даже автоматическое отопление будет расходовать не более 300 Вт, поэтому достаточно приобрести устройство на 400—450 Вт. А также учитывайте ёмкость батарей.

Проверка и начало эксплуатации

Окончив монтаж, заполните систему теплоносителем, очищая трубы от воздуха. Когда все газы удалены, проводят тестовый пуск. Если проблем не обнаружилось, переходят к полноценной работе. В противном случае проводят повторный промыв.

Полезное видео

Посмотрите видео, в котором рассказывается, как и где лучше установить циркуляционный насос для систем отопления.

Общие рекомендации по настройке

Большинство насосов поступает в продажу с заводскими настройками. Их необязательно менять, но в зависимости от системы, это может понадобиться. Для консультации пригласите специалиста, который, при необходимости, сделает изменения вручную.

Как установить циркуляционный насос в систему отопления

Принцип принудительной циркуляции теплоносителя стал непременным атрибутом современных систем водяного отопления. Тот факт, что нагнетание воды насосом имеет преимущество перед старыми самотечными системами, ни у кого сомнений уже не вызывает. Поэтому в большинстве частных жилищ уже выполнена или в скором времени произойдет установка циркуляционного насоса в систему отопления. Не говоря уже о вновь монтируемых инженерных сетях, где он присутствует еще со стадии проектирования. Рассмотрим, как правильно выполнить работы по монтажу насоса и его подключению.

Где надо ставить насос?

Роль перекачивающего устройства в отопительных системах всем ясна. Но часто возникают вопросы по месту его монтажа. Тут вариантов всего два:

  • на подающем трубопроводе после котла и группы безопасности;
  • на обратной магистрали непосредственно перед котлом.

Количество сторонников монтажа в обратном трубопроводе велико, но мало кто из них может аргументировать свою позицию, как и любители ставить агрегат на подаче. Так вот, на практике место установки абсолютно не играет роли и не оказывает никакого влияния на работу и тепловую мощность системы. Также ошибочны утверждения, что благодаря более низкой температуре в обратке насос прослужит дольше, тянуть легче, чем толкать и прочие высказывания в том же духе.

В частных домах температура в подающей магистрали редко достигает 70 ºС, не говоря уже о расчетных 90 ºС. Исключение – холодные северные регионы, но там подход к вопросам обогрева зданий стоит несколько серьезнее. Сами же циркуляционные агрегаты рассчитаны на высокую температуру воды и заклинивают они по другим причинам, например, из-за низкого качества теплоносителя, содержащего разные примеси. С точки зрения гидравлики монтаж циркуляционного насоса можно осуществлять на любую из двух ветвей, параметры системы от этого не изменятся.

Тогда почему чаще всего агрегат ставят на обратную магистраль? Все достаточно просто. В случае какой-то неисправности и перегрева котла вода в его баке начнет закипать, и пароводяная смесь двинется в систему. Но ведь насос может перекачивать только несжимаемую среду, то есть, жидкость. Когда в него попадет пар, процесс перекачки прекратится, теплоноситель в сети остановится, а котел ожидает взрыв, если не принять меры.

Важно. Большинство современных теплогенераторов хорошо защищены от перегрева, тут беспокоиться не о чем. В этом отношении опасность представляют лишь твердотопливные котлы, поэтому около них надо выполнять монтаж насоса только в обратку.

Рекомендации по монтажу

Перекачивающий агрегат монтируется в сеть с соблюдением определенных правил и требований. С целью ознакомления перечислим все правила установки насосов:

  • агрегат может работать как в вертикальном, так и в горизонтальном положении. При монтаже надо соблюдать направление потока жидкости, указанное на корпусе стрелкой;
  • при установке агрегата необходимо соблюдать его ориентацию в пространстве. Насос надо ставить так, чтобы его ротор находился в горизонтальном положении, а не «головой» вверх или вниз, как показано ниже на рисунке;
  • чтобы насос можно было снять для обслуживания или ремонта, до и после него ставится запорная арматура;
  • агрегат устанавливается на байпасной линии, а на прямой ставится кран, тогда в случае его отключения система сможет продолжить работу без принудительной циркуляции;
  • если производится установка циркуляционного насоса в открытую систему отопления, то сетчатый фильтр (грязевик) лучше поставить на байпасе, перед насосом, но после крана. В напорных сетях грязевик должен быть установлен перед байпасом, а при обвязке твердотопливного котла – перед трехходовым клапаном.

Совет. Агрегат не рекомендуется также ставить горизонтально клеммной коробкой вниз. Если не получается иначе, то нужно отвернуть 4 винта крепления корпуса, повернуть его на 180º вместе с коробкой и закрутить винты на место.

Есть один тонкий момент. В схеме, где принудительная циркуляция теплоносителя была задумана изначально, ставить байпас часто не имеет смысла. Ведь без насоса вода по трубам все равно не потечет, поскольку не те уклоны, диаметры и так далее. Поэтому смело можно встраивать агрегат в обратный трубопровод между расширительным баком и котлом, что и демонстрирует представленная на рисунке схема установки циркуляционного насоса в систему отопления:

Читать еще:  Модные люстры в зал фото

Байпасную линию для насоса надо монтировать только в системах, ранее сделанных как самотечные. Ниже на рисунке показана соответствующая этому случаю схема монтажа:

Совет. Иногда вместо шарового крана на прямой линии гравитационной системы устанавливают обратный клапан лепесткового типа. Пока функционирует насос, он своим давлением подпирает лепесток клапана и прямая линия закрыта. Но как только отключат электричество, перекачивающий агрегат останавливается, давление падает и клапан на прямой линии открывается. Таким образом, система переходит в режим естественной циркуляции автоматически.

Порядок выполнения работ

Чтобы установить и подключить насос своими руками, нужно соблюдать следующий порядок производства работ:

  • если котел работает, то надо его остановить и дать время теплоносителю остыть;
  • опорожнить систему либо котловой контур, если предусмотрена такая возможность. Когда обвязка теплогенератора выполнена правильно, сливать из него воду не придется, достаточно отсечь его от системы с помощью соответствующей арматуры;
  • если система – самотечная, то байпасный узел с насосом и кранами можно собрать заранее;
  • выполнить врезку узла либо только насоса в подающий или обратный трубопровод, придерживаясь правил, изложенных выше;
  • произвести электрическое подключение циркуляционного насоса.

Совет. Мы не будем изобретать велосипед и предлагать здесь схему электрических соединений. Таковая имеется в инструкции по эксплуатации любого агрегата, даже китайского производства.

Дальнейшие действия заключаются в заполнении системы водой и стравливании из нее воздуха с помощью кранов Маевского и клапанов. Далее, не помешает произвести осмотр места монтажа с целью обнаружения протечек. Если их нет, то можно смело запускать циркуляционный насос в работу. Не забудьте открыть краны, отсекающие агрегат и перекрыть прямую линию, если он установлен на байпасе.

Заключение

С первого взгляда можно подумать, что правильно установить циркуляционный насос не представляет особого труда. Это и на самом деле так, если имеется опыт монтажных работ. Когда такого опыта нет, советуем хорошо изучить документацию, прилагаемую к изделию производителем.

Выбор и монтаж насоса для систем отопления

Насосы в отопительной системе необходимы для непрерывного перекачивания теплоносителя отопления (обычно, это вода) по отопительным трубам, он должен обеспечивать равномерно распределенное давление по всей замкнутой системе и равномерный обогрев помещения.

Выбор и собственноручная установка оборудования осуществляется по известным характеристикам системы отопления и требуемого параметра мощности насоса. Кстати, водяной насос для систем отопления подходит также и для систем горячего водоснабжения.

Врезка циркуляционного насоса

Правильный выбор

Прежде всего нужно изучить характеристики подбираемого насоса, подходят ли они для имеющейся системы отопления. Основными проверяемыми параметрами циркуляционного насоса являются его производительность в перекачивании воды и выдаваемый им напор.

Производительность отопительного насоса — это объем воды, который может быть перекачан за определенный промежуток времени.

Для стандартных систем отопления от насоса требуется возможность перекачивания всей воды в системе три раза за один час.

Увеличение площади дома или увеличение протяженности системы отопления ведет к увеличению необходимого для отопления количества воды. Все эти факторы приводят к тому, что для достижения комфорта в новых условиях потребуется новый более мощный насос отопления.

Прежде, чем сделать выбор насоса, нужно произвести все необходимые расчеты для оценки его мощности, что поможет выбрать наиболее подходящий вариант.

К примеру, необходим расчет сопротивления потоку всей трубопроводной системы, немаловажного фактора для определения мощности насоса. Кстати, патрубок устанавливаемого насоса должен иметь диаметр меньший, чем у подсоединяемой трубы.

Рекомендации к установке

Существуют определенные правила установки водяного насоса в систему отопления и их необходимо неукоснительно соблюдать. Если вы хотите делать монтаж насоса самостоятельно, то придерживайтесь требуемых инструкций. Но лучше доверить установку профессионалам, чтобы избежать возможных недочетов, которые могут привести к неэффективной работе все отопительной системы, неравномерному обогреву помещений, шумам в трубах отопления и так далее.

Выбор правильного положения устройства

Место установки

Из предосторожности, чтобы обезопасить от возможного пагубного влияния высокой температуры горячей воды, насосы часто ставили непосредственно перед котлом отопления, то есть там, где теплоноситель наиболее прохладен во всей системе. Сейчас в этом нет необходимости, поскольку разность температур на входе и выходе незначительна и насос можно ставит в любом удобном участке системы.

Насос должен монтироваться так, чтобы ось двигателя принимала горизонтальное положение, в любом другом положении он начнет сбиваться, шуметь или просто откажется работать.

Доступ воздуха

При монтаже насоса в отопительную систему возможно крайне нежелательное попадание воздуха в трубопровод. Чтобы избежать функционирования системы с лишним воздухом, необходимо его выпустить, открыв верхний клапан системы и спустить воздух, если он есть. В тех случаях, когда выбор и установка водяного насоса для систем отопления осуществлялась для горизонтальной системы, как, например, обогрев пола, эти действия излишни, так как в таких системах не возникает воздушных пробок. Только после этого, после полной установки насоса, его можно включать.

Очищающие фильтры

Независимо от места установки насоса, рекомендуется поставить фильтр, защищающий его детали от кусочков ржавчины и неизбежно возникающих в замкнутой системе осаждений. Особенно это актуально для часто применяемых в отопительных системах так называемых мокрых моторах. Фильтр защитит мотор преждевременного износа и продлит срок его работы. Процедуру установки фильтра отопления необходимо проводить в отсутствии воды в системе и лучше это делать до установки насоса и заливки теплоносителя в систему.

Правильный выбор и установка насоса для систем отопления позволит вам эффективно и экономно пользоваться всеми удобствами тепла и комфорта в доме.

Когда нужен дополнительный насос в отоплении

Дополнительный насос в отоплении: зачем и когда он нужен?

Установка циркуляционного насоса является обязательной в том случае, если в доме есть теплые полы и система отопления закрытого типа. Но даже в таких случаях, одного насоса может не хватить, особенно если речь идет про двухэтажные особняки.

В каких случаях рекомендуется устанавливать дополнительные насосы в системе отопления? Получится ли повысить эффективность работы отопительной системы, если установить ещё один насос?

В каких случаях необходима установка дополнительного насоса

Монтаж второго циркуляционного насоса в отопительной системе необходим в том случае, когда:

  1. В систему отопления был добавлен второй контур, длина которого более 80 м;
  2. В том случае, если радиаторы или теплый пол не прогреваются равномерно, а развоздушивание или увеличение скорости основного насоса никаких результатов не приносят.

Установку дополнительного насоса в систему отопления рекомендуется осуществлять через анулоид (гидравлический разделить, гидрострелка). В таком случае, каждый контур отопительной системы можно подключить отдельно, в результате чего, давление теплоносителя можно выровнять или отрегулировать в зависимости от длины контуров.

Конструкция гидравлического разделителя достаточно проста, и чем-то напоминает обычный коллектор, на котором также есть патрубки и штуцера под развоздушиватели. Однако, диаметр гидравлического разделителя больше, а его основной задачей, является разделение отопительных и котловых контуров.

Также, монтаж нескольких насосов в системе отопления и гидроразделителя актуален в том случае, если в доме установлен пиролизный котел длительного горения. И дополнительные насосы, и гидрострелка, позволяют повысить эффективность отопительной системы в данном случае.

Где лучше ставить циркуляционный насос

В системе отопления автономного типа, принято устанавливать насосы для циркуляции теплоносителя с мокрым ротором. Такое оборудование работает без обслуживания долгое время, а в качестве основной смазки и охлаждающего вещества для постоянно вращающегося ротора, выступает теплоноситель.

При этом, осуществляя монтаж циркуляционного насоса в системе отопления, обязательно следует учитывать определенные правила:

  1. Рекомендуется, чтобы вал циркуляционного насоса располагался горизонтально по отношению к полу в котельной;
  2. Обязательно стрелка циркуляционного насоса должна смотреть в ту же сторону, что и стрелка на гидроразделителе;
  3. Борно циркуляционного насоса, чтобы предотвратить в него попадание воды, рекомендуется располагать сверху устройства.

Кроме того, существует негласное мнение специалистов, которые рекомендуют осуществлять установку циркуляционных насосов на обратном трубопроводе системы отопления. В первую очередь связано это с тем, что на «обратке» несколько меньшая температуры теплоносителя, который нагрев приборы отопления возвращается назад уже остывшим.

Следует знать, что нельзя осуществлять монтаж циркуляционного насоса между радиаторами отопления. Насос следует устанавливать, между котлом и отопительными приборами таким образом, чтобы максимально упростить его обслуживание в процессе эксплуатации.

Если установка насоса осуществляется в однотрубной системе отопления, то рекомендуется использовать байпас, который позволит отсоединить циркуляционный насос в случае его обслуживания или поломки.

Куда поставить насос в системе отопления на подачу или обратку

В водяных отопительных системах движение теплоносителя в греющем контуре обеспечивается работой циркуляционного насоса. В современных газовых или электрических котлах малой мощности нагнетатель уже интегрирован. Если домовладелец приобрёл отопитель без него или модернизирует существующий гравитационный контур, потребуется установка циркуляционного насоса. Схема монтажа и размещения насосного агрегата зависит от типа и компоновки отопительной системы.

Зачем нужен насос в системе отопления

В автономных отопительных системах передача тепла осуществляется с помощью воды. Ввиду низкой теплопередачи жидкости требуется её постоянное движение. Насос в системе отопления частного дома обеспечивает постоянную циркуляцию греющего агента.

Насосов в греющем контуре может быть несколько, но все они выполняют одинаковые задачи: заставляют двигаться воду в заданном направлении. Как правило, один устанавливают на основной магистрали (подаче или обратке). Если используют обогрев пола или контур приготовления горячего водоснабжения, устанавливают дополнительные с меньшей производительностью. Кроме того, насосы могут использовать для повышения давления воды, когда напора в водопроводе не хватает.

Куда ставить насос в системе отопления на подачу или обратку в частном доме

Монтажники отопительных систем предпочитают устанавливать насосные агрегаты на обратном трубопроводе перед котлом. Это объясняется физическими свойствами воды: в этом месте теплоноситель имеет меньшую температуру и большую плотность. В таких условиях обеспечивается наиболее эффективная и долговечная работа насоса. Однако разница температур между подачей и обраткой в автономных отопительных системах не превышает 20 °C, и плотность теплоносителя при этом практически одинаковая. Исходя из этого, для газового или электрического котла нет принципиальной разницы, куда ставить насос.

Совершенно иная ситуация складывается при использовании котлоагрегатов, работающих на твёрдом топливе. В этом случае предпочтителен монтаж насосного оборудования на возвратной линии. Это продиктовано обеспечением безопасности. В отличие от газового или электрического, твердотопливный котел невозможно остановить одномоментно. В случае неисправности автоматики, регулятора тяги, вентилятора или дымососа возможен перегрев и вскипание теплоносителя. Если насосный узел установлен на подаче, попадание в него пара нарушит циркуляцию воды, что ещё больше усугубит ситуацию. Когда насос установлен на обратке, теплоноситель будет стабильно вливаться в котёл, постепенно охлаждая его. Риск возникновения аварии в таком случае намного меньше.

Циркуляционный насос можно устанавливать в любом положении, но его вал всегда должен быть размещен горизонтально. Кроме того, клеммную коробку недопустимо размещать снизу во избежание скапливания конденсата, который может привести к замыканию.

Куда ставить циркуляционный насос в системе отопления: теплый пол

Обогрев жилища путём нагрева полов набирает всё большую популярность. Для функционирования системы её оснащают смесительным узлом и циркуляционным насосом, обеспечивающим движение теплоносителя по контурам (петлям) отопительного трубопровода. Обусловлено это тем, что температура воды не должна превышать установленное значение, нормированное для используемого напольного покрытия.

«Циркуляционник» устанавливают между трехходовым клапаном и коллектором тёплого пола. Только такая компоновка обеспечит работоспособность системы. Если смонтировать насосный агрегат между подключением к радиаторной сети и трехходовым клапаном, то смесительный узел окажется нефункциональным, а тёплый пол не будет греться. Крепят нагнетатель за фланцы резьбовыми гайками. Если разводка выполнена правильно, с установкой насосного агрегата проблем не возникает.

Как установить насос в газовом котле: можно ли это сделать самому

В конструкцию многих газовых котлов уже интегрирован насосный узел с необходимой арматурой. Однако производительности агрегата может быть недостаточно для «продавливания» разветвлённой системы отопления. Это, а также отсутствие насоса в комплекте вынуждает домовладельцев устанавливать дополнительные «циркуляционники» вне отопителя.

Читать еще:  Деревянная приставная лестница своими руками пошаговая инструкция

Установить насосный узел можно самостоятельно, если в конструкцию газового котла не будут вноситься изменения. В противном случае доверить работу нужно специалистам. Перед установкой насосного агрегата необходимо проверить, можно ли его использовать в существующей или проектируемой отопительной системе. Для этого производят расчёт требуемой производительности и напора, которые обеспечат эффективное функционирование и обогрев. По полученным параметрам подбирают насос, выбирая типоразмер большего номинала.

Куда правильно ставить насос в системе отопления в квартире

Способ монтажа насосного агрегата в автономных системах обогрева определяется индивидуально, исходя из особенностей компоновки. В общем случае не существует принципиальной разницы, на какой линии его устанавливать. Главное, чтобы агрегат был правильно подключен и располагался в месте, доступном для обслуживания.

Установка нагнетателя должна быть выполнена в соответствии с направлением движения жидкости. Для этого на металлическом корпусе нанесена стрелка, показывающая в какую сторону будет двигаться теплоноситель. Эта метка позволяет правильно сориентировать оборудование при монтаже. Кроме того, насосный агрегат устанавливают совместно с байпасом — обводной линией, предназначенной для перетекания теплоносителя в случае поломки нагнетателя.

Байпасная линия позволит без насоса эксплуатировать систему только гравитационного типа. Если конструкцией не предусмотрена циркуляция теплоносителя за счёт конвекции, работа через байпас может привести к перегреву котла и вскипанию воды.

Куда ставить насос: подробные схемы

При установке агрегата учитывают не только рекомендации производителей, но и возможность его периодического обслуживания. Совсем недавно конструкции с «мокрым» ротором монтировали исключительно на возвратную магистраль. Этим обеспечивался более долгий срок эксплуатации. Современные нагнетатели рассчитаны на длительный контакт с горячей жидкостью, поэтому их можно использовать и на стороне подачи.

Какую схему установки лучше выбрать, зависит от конфигурации отопительного оборудования. Каждая компоновка имеет свои плюсы и минусы, которые учитывают при проектировании отопительных систем. Распространённые схемы подключения:

  1. На подаче. Насос монтируют на выходе из котла после группы безопасности.
  2. На обратке. Устанавливают нагнетатель перед котлом, но после расширительного бака. Его обязательно комплектуют фильтром и запорной арматурой.
  3. В открытой отопительной системе. Насосную группу допустимо устанавливать в любом месте, но желательно как можно ближе к котлу. Её обязательно оснащают байпасной линией, позволяющей эксплуатировать систему в 2 режимах: с принудительной и естественной циркуляцией.

Если в открытой системе установлен твердотопливный котёл, монтаж насосной группы выполняют на обратной магистрали. При этом на байпасе должен быть кран, а не обратный клапан, который создаёт дополнительное сопротивление движению теплоносителя.

Можно ли поставить насос самостоятельно

Простая конструкция нагнетателя обеспечивает лёгкость его монтажа. С его инсталляцией справится мастер даже с минимальными сантехническими навыками. Основная трудность заключается в подключении его к металлической магистрали. В этом случае понадобится сварочное оборудование и опыт работы с ним.

Для подключения кроме самого насоса понадобятся соединительные фитинги для врезки насоса, запорная арматура, сетчатый фильтр, подмотка и сантехническая паста. Последовательность монтажа:

  1. Сливают воду из системы (если врезку осуществляют в действующую сеть).
  2. На участке монтажа устанавливают байпас.
  3. Прикручивают запорную арматуру, фильтр и крепёжные фланцы.
  4. Врезают кран или обратный клапан в основную магистраль между отводами байпасной линии.
  5. Устанавливают насос, заполняют систему водой и проверяют её на герметичность.

Изучив все нюансы монтажа насосного узла, можно выбрать наиболее подходящую схему подключения. После разработки проекта приступают к самостоятельной инсталляции либо приглашают специалистов для проведения ремонтных работ.

Установка водяного насоса на отопление

Насосы и насосные станции

Насосные станции и очистные сооружения

Канализационные

Водопроводные

Пожарные

Завод Адмирал производит комплектные насосные станции для нужд водоснабжения, пожаротушения и канализации.
Сайт завода Адмирал: admiral-omsk.ru

Как установить насос на отопление, не прибегая к сварке

Системы отопления подразделяются на два вида – с гравитационной и принудительной циркуляцией. При выборе второго варианта отопительной системы циркулярный насос обязательно подлежит установке, потому как его главной целью является обеспечение движения теплоносителя по отопительной системе с заданной скоростью. А для того, чтобы всё работало, как часы, необходимо не только определиться с маркой и необходимым перечнем характеристик насоса, но и установить его. В установке циркулярного насоса не нужно обладать особыми навыками, даже при наличии минимума знаний с этой задачей можно справиться самостоятельно.

Содержание

Для чего нужен циркулярный насос в отопительной системе

В отличие от системы отопления с естественной циркуляцией циркулярный насос – обязательное устройство в отопительной системе с принудительной циркуляцией. Ключевая особенность аппарата – изменение скорости движения теплоносителя без изменения давления. В системе с естественной циркуляцией циркулярный насос используется реже, но используется – исключительно для увеличения тепловой мощности.

Циркулярные насосы подразделяются на два вида:

  1. с сухим ротором;
  2. с мокрым ротором.

По факту, различие только в самой конструкции и её установке. И для того, чтобы определиться с выбором, необходимо изучить все достоинства и недостатки каждой модели.

  • Циркулярный насос с сухим ротором. В отличие от второго варианта, ротор находится в герметично защищённом корпусе, а в воду погружается только крыльчатка. Не подходит для частных домов из-за маленького эксплуатационного срока и необходимости систематически производить обслуживание устройства. На одну среднестатистическую семью с домом общей площадью порядка 60-80 кв. м. использование такого насоса обойдётся в большую копеечку.
  • Циркулярный насос с мокрым ротором. Идеальный вариант для частных домов: эксплуатационный срок в зависимости от модели колеблется в пределах 6-10 лет, практически бесшумный и не требует регулярного обслуживания.

Помимо прочего необходимо учитывать, сколько скоростей циркуляции теплоносителя предусмотрено в насосе. Идеальный вариант – циркулярный насос с несколькими мощностями, чтобы регулировать комфортную температуру внутри помещения.

Определяем место установки циркулярного насоса

Если исходить из теоретических соображений, устройство создано для того, чтобы принудительно задавать скорость движения жидкости – т.е. подавать её с определённой скоростью. Поэтому логично было бы монтировать насос как можно ближе к котлу. Максимальный градус, который аппарат сможет выдержать – до 110 0 С, но, чтобы быть уверенным в этом, необходимо изучить инструкцию, которая прилагалась к товару в магазине, или поинтересоваться у продавца. Как правило, в таких магазинах работают толковые специалисты, которые разбираются в моделях и знают их особенности и характеристики.

Современные котлы оснащены терморегулятором, в котором температура жидкости едва достигает 60 0 С. В старых моделях отопительных котлов терморегулятор отсутствует, что зачастую приводит к закипанию воды. Установка циркулярного насоса на подаче не даёт никаких гарантий по увеличению срока службы элементов отопительной системы. Однако вода на подаче, которая только поступила из котла и проходит через насос намного чище той жидкости, которая поступает на обратном пути. Даже фильтр, который устанавливается вместе с насосом, не даёт гарантий по очистке теплоносителя. Оптимальным считается вариант установки циркулярного насоса в промежутке между расширительным баком и отопительным котлом.

Количество насосов в отопительной системе

В небольших частных домах можно встретить гидравлический разделитель, коллектор и несколько насосных групп. Но сколько должно быть насосов в системе отопления в зависимости от мощности котла и площади дома, узнаем в данной статье.

Для чего нужен насос в отопительной системе?

Насос необходим для циркуляции носителя тепла от котла отопления к приборам и обратно. Дополнительные насосы обычно нужны, если насос котла не справляется и не обеспечивает необходимую циркуляцию в отопительной системе. Такая проблема может быть из-за большой длины ветки.

Отдельно устанавливать насосно-смесительный узел, который обеспечивает подмес носителя тепла для снижения температуры, можно в системе «Теплый пол».

Но, так ли нужны дополнительные насосы в системе небольшого дома с 3 ветками радиаторов, где насос котла самостоятельно можно продавить систему.

Обычно устанавливают группы быстрого монтажа или насосы из-за непонимания гидравлики, а именно неумения произвести расчет расхода теплоносителя и напора. В таком случае думают только о своем заработке.

Отопительная система с одним насосом

К такой системе можно отнести частный дом площадью до 200 кв.м, с хорошим утеплением.

Настенные котлы обычно имеют циркуляционный насос и мощность до 30 кВт. Если учесть теплопотребление дома 100 Вт на 1 кв.м., то получаем 300 кв.м. Но необходимо учесть гидравлическое сопротивление отопительной системы из пластиковых труб, поэтому принимаем 200 кв.м.

Если котел настенного типа, то значит он электрический или газовый. Если второй вариант, то он имеет выпуски для подключения бойлера косвенного нагрева, а если электрический, то необходим 3-х ходовой кран для приоритета нагрева бойлера.

Как выбрать количество контуров отопления?

Есть установленные ограничения длины веток:

  1. Для петли Тихельмана до 50 м.
  2. Для тупиковой разводки до 25 м.

Для дома 200 кв.м. должна быть 1 попутка или 2 тупиковые ветки.

При помощи тройников производится распределение в котельной или на каждом этаже с устройством шаровых кранов. На обратке можно установить грязевик.

Если в доме установлена система теплого пола, то лучше устроить группу автономной циркуляции.

Где нужно установить гидрострелку и несколько насосов?

Если дом имеет большую площадь, а еще бассейн и другие помещения, которые требуют отопления, то в таком случае можно использовать несколько насосов. 1 насос не сможет обеспечить нормальную циркуляции носителя тепла для такого количества помещений.

В таких домах обычно используют котлы напольного типа, которые не оснащены циркуляционными насосами. Если он есть, то его функцией является отвод тепла от котла до гидравлического разделителя.

Как выбрать циркуляционный насос?

Главной функцией насоса является прокачка нужного количества воды через котел для ее нагрева, а также через радиаторы, чтобы они отапливали помещение. Если насос выбрать неправильно, то появятся проблемы в отоплении.

Большинство проблем системы отопления связаны с неправильным выбором диаметров труб, а не с насосом.

Если насос выбран слишком мощный, то появится шум из-за большой скорости теплоносителя. Если напор насоса недостаточен, то последние радиаторы не будут греться, а котел станет тактовать. Вода будет нагреваться, но не прокачиваться с нужной скоростью через радиаторы отопления.

Расчет циркуляционного насоса

Для того чтобы выбрать циркуляционный насос, необходимо знать следующие данные:

  1. Q- Вт, тепловая мощность отопительной системы. Определяется тепловым расчетом. На вскидку можно посчитать 100Вт/м2, но это не совсем верно.
  2. G- кг/час, расход теплоносителя в системе отопления, определяемый по формуле:

  1. H — напор циркуляционного насоса (м или Па).

Формула расчета напора циркуляционного насоса отопления, где:

Rпотери напора, вызванные трением в трубах (Па/м), можно принять 100-150 Па/м),

L – длина самой длинной ветки (подача+обратка от котла до самого дальнего радиатора), (м)

ZFкоэффициент местного сопротивления, для термостатического вентиля (1,7), арматуры/фасонных деталей(1,3),

10000 — коэффициент пересчета единиц (1 м = 10 000 Па).

Если дом 2 этажа 10х10 и Q=20 кВт, то расход воды будет следующим:

Для того чтобы найти напор насоса можно посчитать длину трубы до дальнего радиатора и от него до котла. Если отопительная система еще не установлена, то можно произвести примерный расчет:

  1. От котельной на 2 этаже по диагонали будет дальний радиатор.
  2. Необходимо измерить периметр дома и прибавить высоту до крыши. Примерно это длина стояка подачи-обратки по вертикали и длина подачи-обратки по горизонтали.
  3. 2 этажа 10х10 6 м, получаем 46 м. Из них 23 м – подача и 23 м – обратка.

Таким образом, можно посчитать напор насоса.

На графике нужно найти рабочую точку и ближайшие показатели будут вам подходить.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
